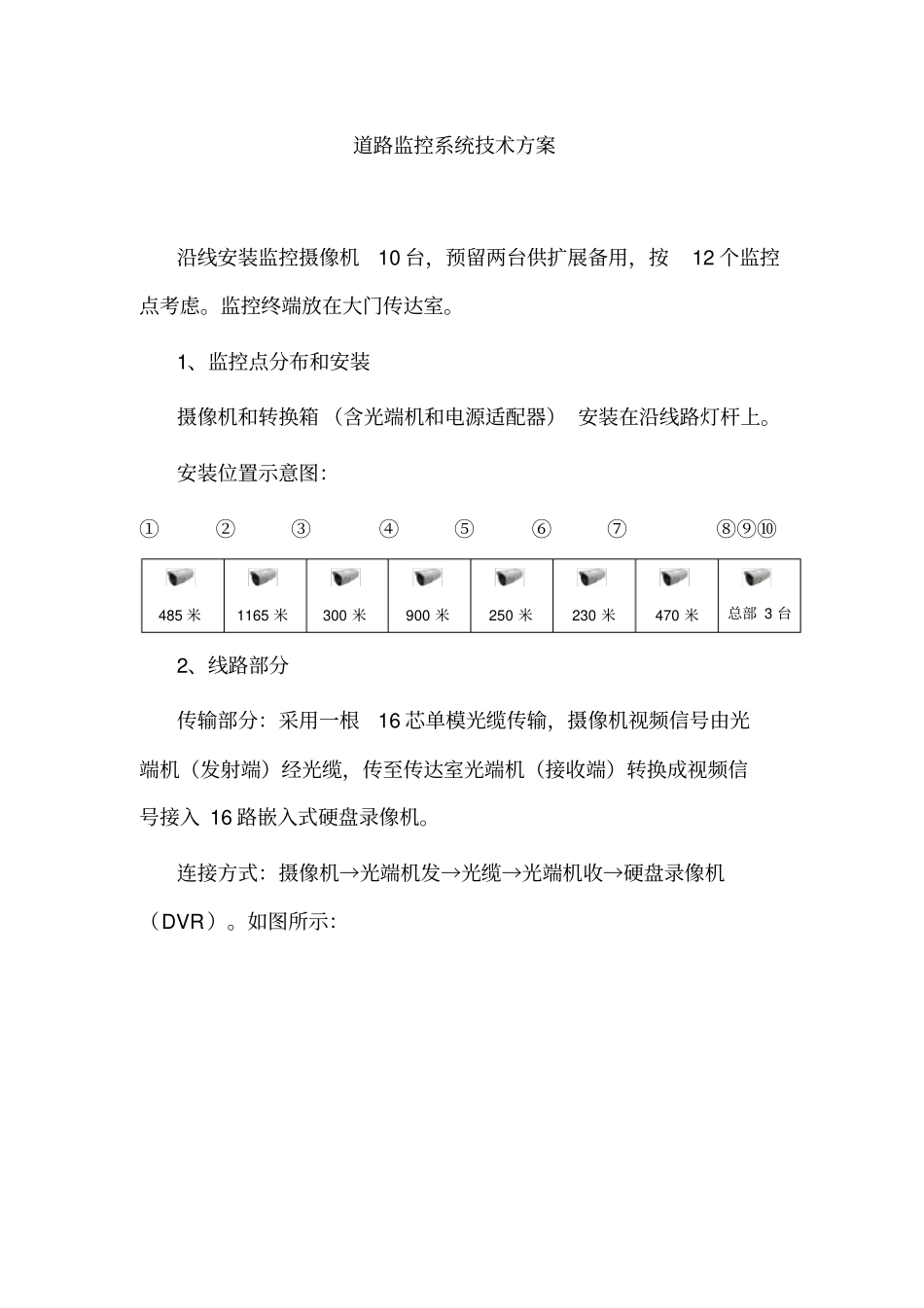

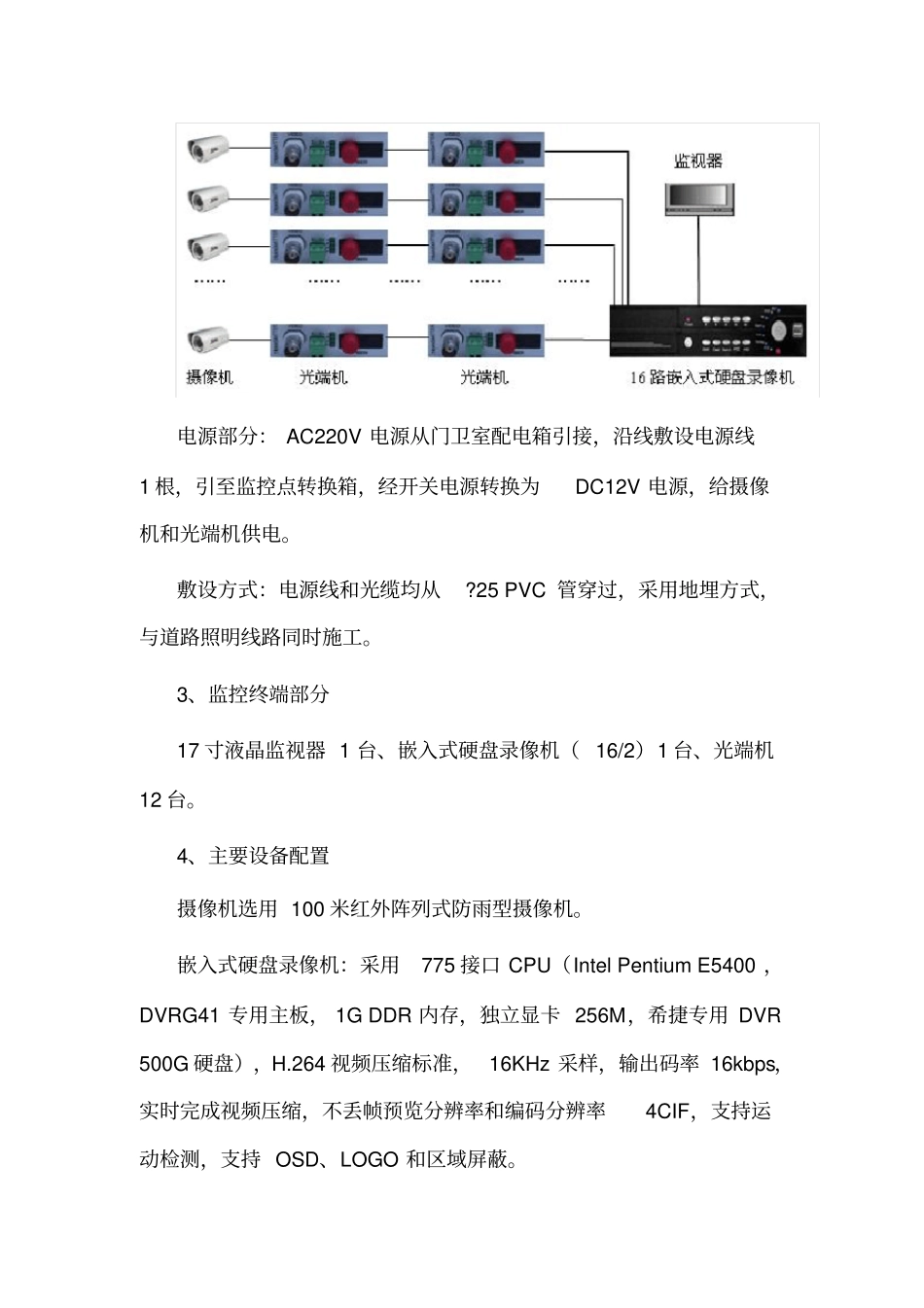

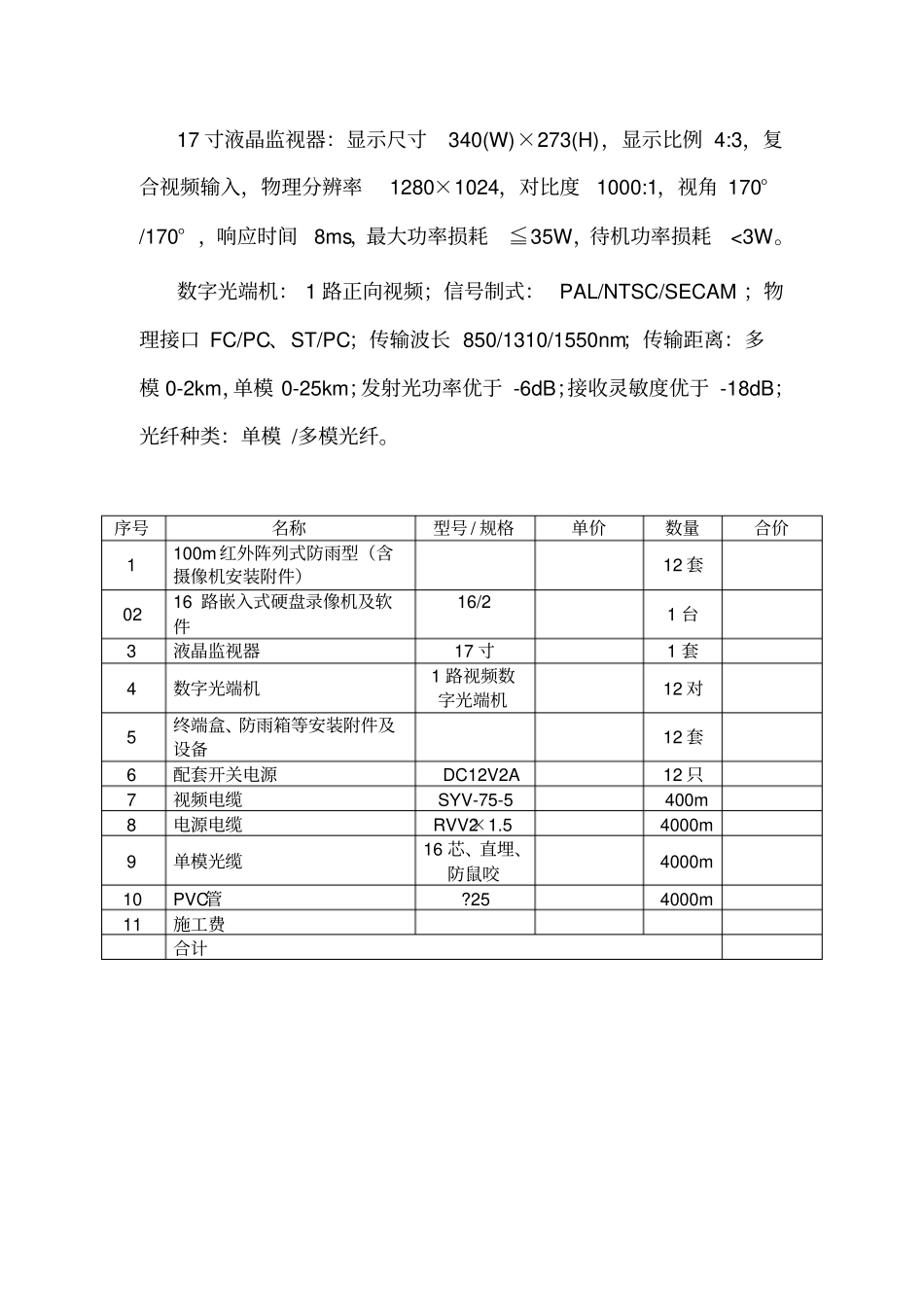

道路监控系统技术方案沿线安装监控摄像机10台，预留两台供扩展备用，按12个监控点考虑。监控终端放在大门传达室。1、监控点分布和安装摄像机和转换箱（含光端机和电源适配器）安装在沿线路灯杆上。安装位置示意图：①②③④⑤⑥⑦⑧⑨⑩485米1165米300米900米250米230米470米总部3台2、线路部分传输部分：采用一根16芯单模光缆传输，摄像机视频信号由光端机（发射端）经光缆，传至传达室光端机（接收端）转换成视频信号接入16路嵌入式硬盘录像机。连接方式：摄像机→光端机发→光缆→光端机收→硬盘录像机（DVR）。如图所示：电源部分：AC220V电源从门卫室配电箱引接，沿线敷设电源线1根，引至监控点转换箱，经开关电源转换为DC12V电源，给摄像机和光端机供电。敷设方式：电源线和光缆均从?25PVC管穿过，采用地埋方式，与道路照明线路同时施工。3、监控终端部分17寸液晶监视器1台、嵌入式硬盘录像机（16/2）1台、光端机12台。4、主要设备配置摄像机选用100米红外阵列式防雨型摄像机。嵌入式硬盘录像机：采用775接口CPU（IntelPentiumE5400，DVRG41专用主板，1GDDR内存，独立显卡256M，希捷专用DVR500G硬盘），H.264视频压缩标准，16KHz采样，输出码率16kbps，实时完成视频压缩，不丢帧预览分辨率和编码分辨率4CIF，支持运动检测，支持OSD、LOGO和区域屏蔽。17寸液晶监视器：显示尺寸340(W)×273(H)，显示比例4:3，复合视频输入，物理分辨率1280×1024，对比度1000:1，视角170°/170°，响应时间8ms，最大功率损耗≦35W，待机功率损耗<3W。数字光端机：1路正向视频；信号制式：PAL/NTSC/SECAM；物理接口FC/PC、ST/PC；传输波长850/1310/1550nm；传输距离：多模0-2km，单模0-25km；发射光功率优于-6dB；接收灵敏度优于-18dB；光纤种类：单模/多模光纤。序号名称型号/规格单价数量合价1100m红外阵列式防雨型（含摄像机安装附件）12套0216路嵌入式硬盘录像机及软件16/21台3液晶监视器17寸1套4数字光端机1路视频数字光端机12对5终端盒、防雨箱等安装附件及设备12套6配套开关电源DC12V2A12只7视频电缆SYV-75-5400m8电源电缆RVV2×1.54000m9单模光缆16芯、直埋、防鼠咬4000m10PVC管?254000m11施工费合计
