邻苯二甲酸二辛酯生产工艺规程VIP免费

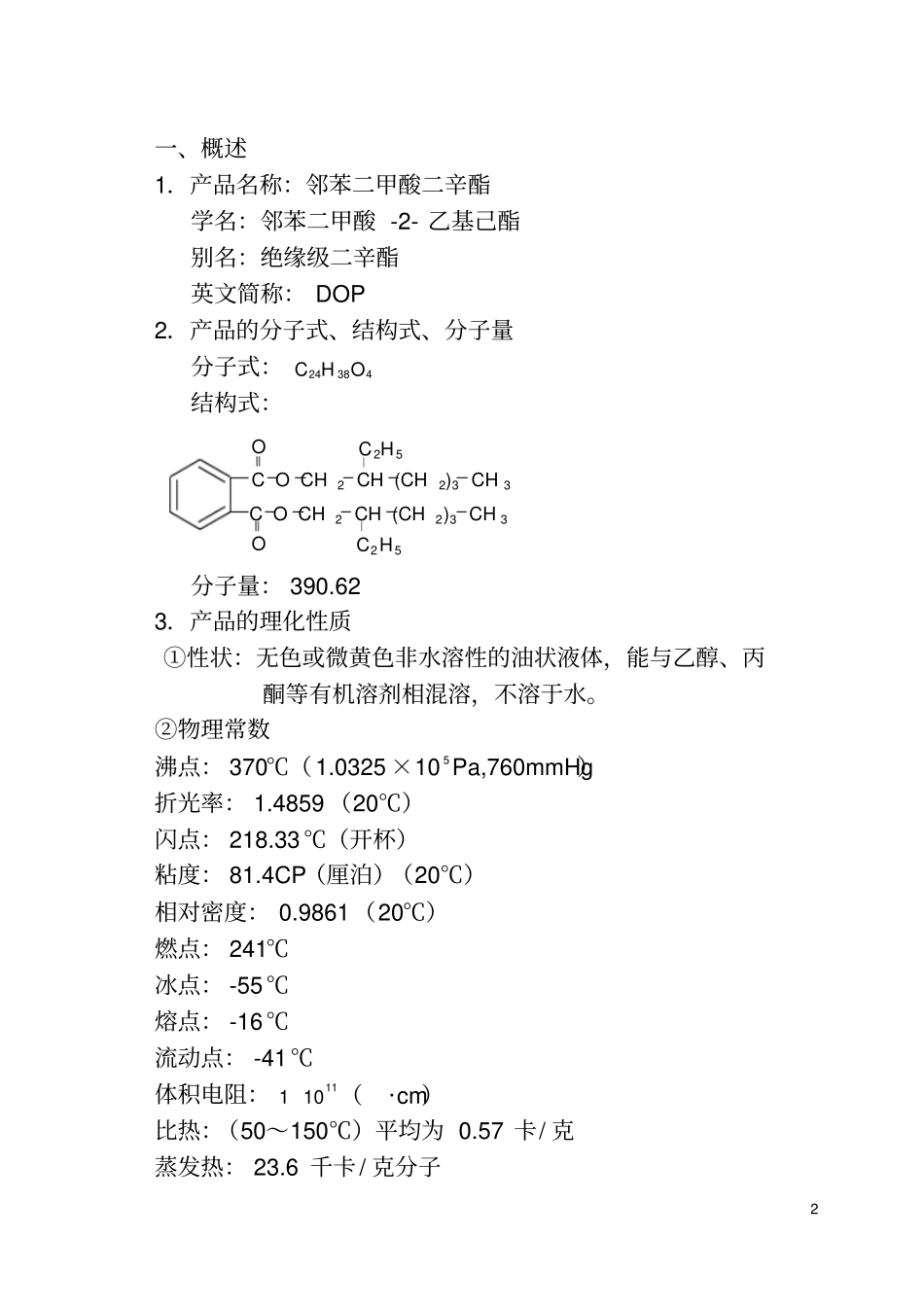

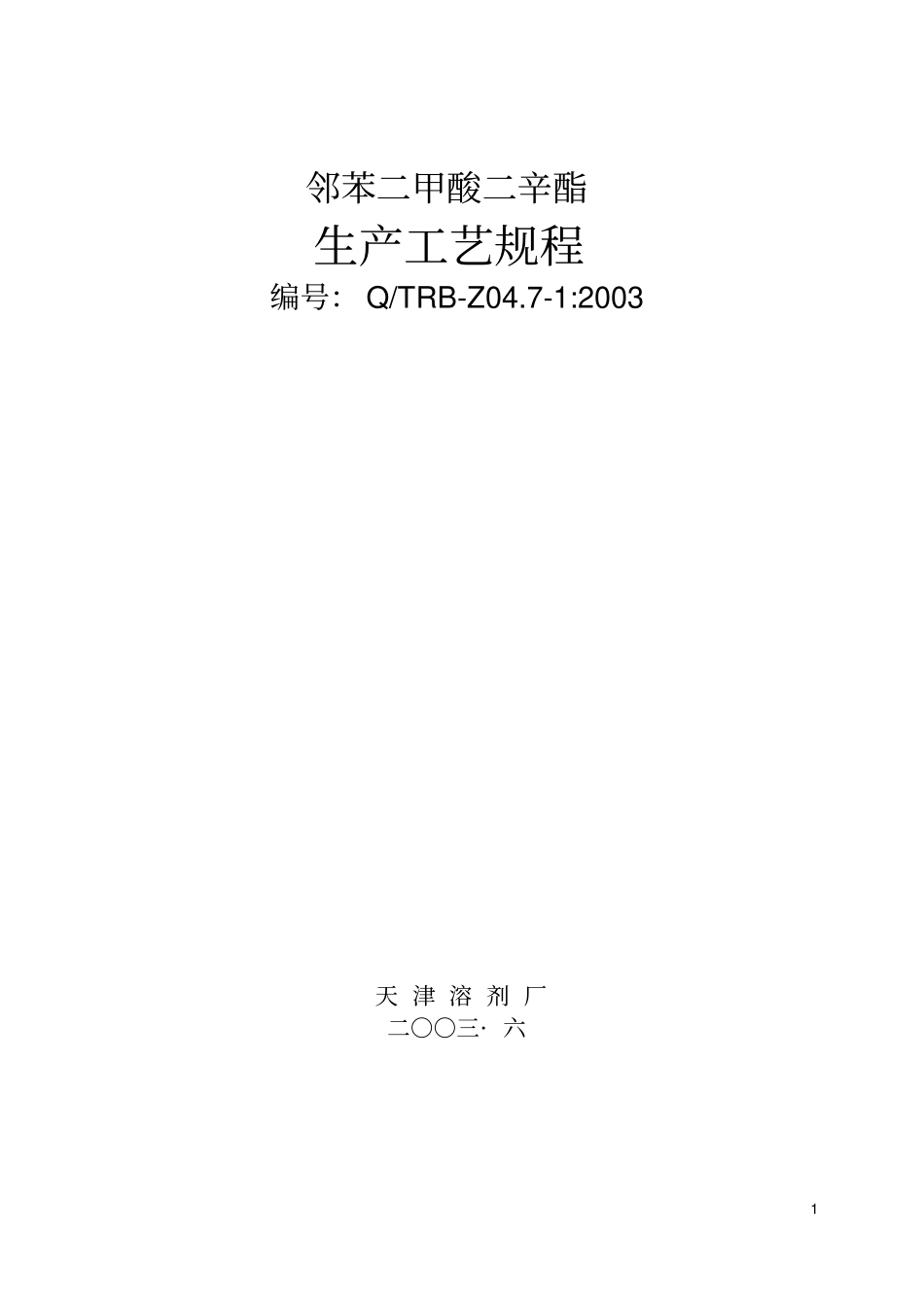

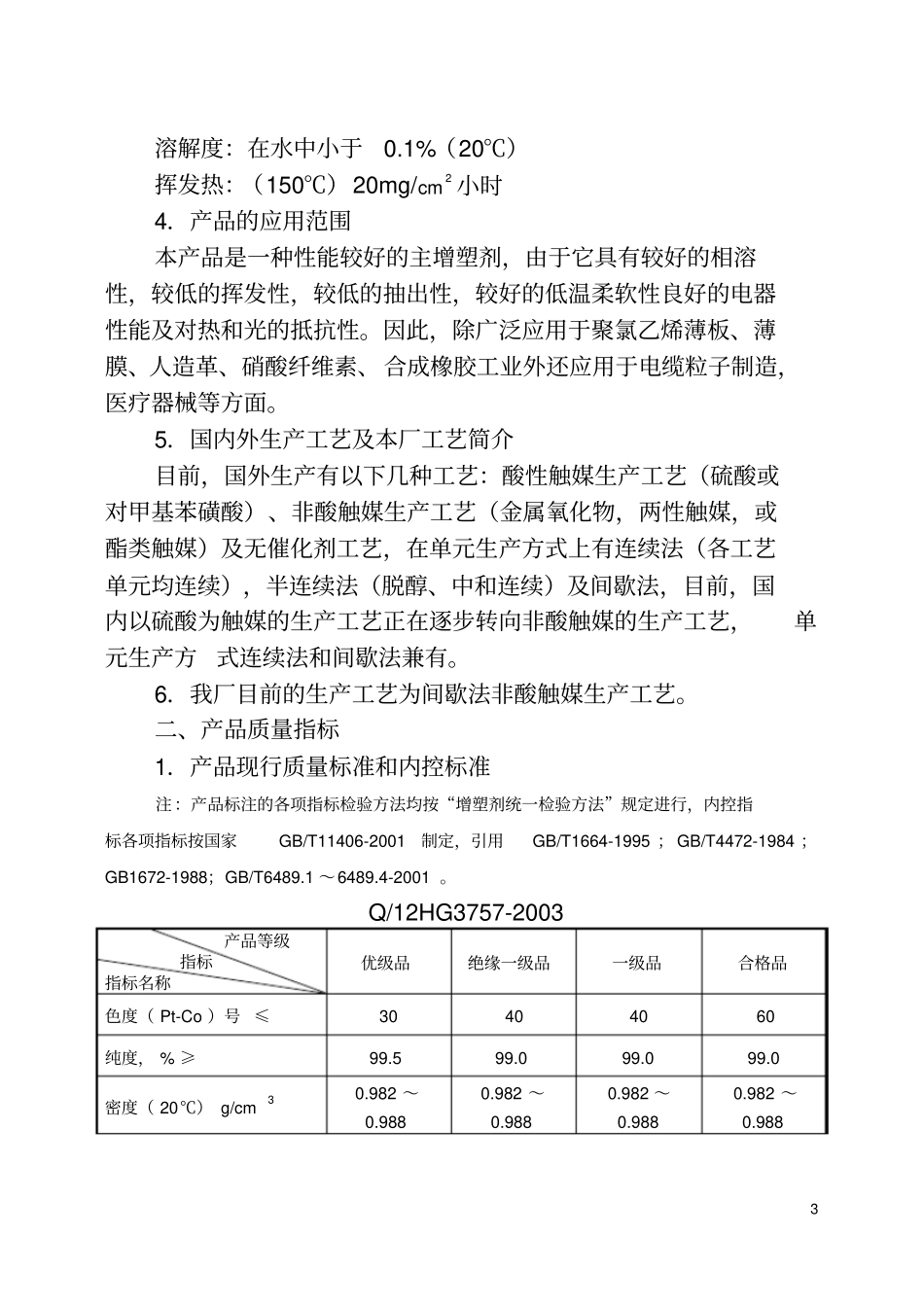

1邻苯二甲酸二辛酯生产工艺规程编号：Q/TRB-Z04.7-1:2003天津溶剂厂二○○三·六2一、概述1．产品名称：邻苯二甲酸二辛酯学名：邻苯二甲酸-2-乙基己酯别名：绝缘级二辛酯英文简称：DOP2．产品的分子式、结构式、分子量分子式：43824OHC结构式：分子量：390.623．产品的理化性质①性状：无色或微黄色非水溶性的油状液体，能与乙醇、丙酮等有机溶剂相混溶，不溶于水。②物理常数沸点：370℃（1.0325×105Pa,760mmHg）折光率：1.4859（20℃）闪点：218.33℃（开杯）粘度：81.4CP（厘泊）（20℃）相对密度：0.9861（20℃）燃点：241℃冰点：-55℃熔点：-16℃流动点：-41℃体积电阻：11101（·cm）比热：（50～150℃）平均为0.57卡/克蒸发热：23.6千卡/克分子COCH2CH(CH2)3CH3OC2H5C2H5COCH2CH(CH2)3CH3O3溶解度：在水中小于0.1%（20℃）挥发热：（150℃）20mg/2cm小时4．产品的应用范围本产品是一种性能较好的主增塑剂，由于它具有较好的相溶性，较低的挥发性，较低的抽出性，较好的低温柔软性良好的电器性能及对热和光的抵抗性。因此，除广泛应用于聚氯乙烯薄板、薄膜、人造革、硝酸纤维素、合成橡胶工业外还应用于电缆粒子制造，医疗器械等方面。5．国内外生产工艺及本厂工艺简介目前，国外生产有以下几种工艺：酸性触媒生产工艺（硫酸或对甲基苯磺酸）、非酸触媒生产工艺（金属氧化物，两性触媒，或酯类触媒）及无催化剂工艺，在单元生产方式上有连续法（各工艺单元均连续），半连续法（脱醇、中和连续）及间歇法，目前，国内以硫酸为触媒的生产工艺正在逐步转向非酸触媒的生产工艺，单元生产方式连续法和间歇法兼有。6．我厂目前的生产工艺为间歇法非酸触媒生产工艺。二、产品质量指标1．产品现行质量标准和内控标准注：产品标注的各项指标检验方法均按“增塑剂统一检验方法”规定进行，内控指标各项指标按国家GB/T11406-2001制定，引用GB/T1664-1995；GB/T4472-1984；GB1672-1988；GB/T6489.1～6489.4-2001。Q/12HG3757-2003产品等级指标指标名称优级品绝缘一级品一级品合格品色度（Pt-Co）号≤30404060纯度，%≥99.599.099.099.0密度（20℃）g/cm30.982～0.9880.982～0.9880.982～0.9880.982～0.9884酸度（以苯二甲酸计），%≤0.0100.0100.0150.030水分，%≤0.100.150.150.15闪点，℃≥196195192192热处理后色度（Pt-Co）号≤4050--体积电阻率×1011·cm≥1.01.0--热处理后酸度（以苯二甲酸计），%≤0.0250.025--热处理后体积电阻率，×1011·cm≥1.01.0--三、使用原料及水、电、汽能耗1．所用原料的理化性质及储运和使用时注意事项。①原料的理化性质A．邻苯二甲酸酐（俗称：苯酐）分子式：348OHC分子量：148.12结构式：外观及性状：外观为白色或微带其它色调的鳞片状或结晶粉末，有吸水性，水解成邻苯二甲酸，本品难溶于冷水，溶于热水、乙醇、乙醚、苯和氯仿等。可燃，遇明火、高热、强氧化剂有燃烧的危险，易升华，储运时应避免受潮及燃烧。物理常数：OOCOC5熔点：131.2℃闪点：165℃（开口）自燃点：570℃沸点：295℃密度：1.202g/cm3（140℃）蒸汽压：1mmHg(96.5℃)0.13kPa8.7mmHg(140℃)0.16kPa爆炸极限：1.7～10.4%最小爆炸浓度：0.015g/LGB/T15336-94指标名称指标优等品一级品合格品外观白色鳞片状或结晶性粉末白色微带其它色调的鳞片状或结晶性粉末熔融色度（色度号）≤2050100热稳定色度（色度号）≤50150-结晶点℃≥130.5130.3130.00纯度%≥99.599.599.0游离酸含量%≤0.50.50.5灰分%≤0.05--注：本厂使用标准为优等品、一级品。B．辛醇：（2-乙基己醇）分子式：OHHC178分子量：130.23结构式：外观及性状：无色透明无悬浮物油状液体，有特殊气味，微溶CH3(CH2)3CHCH2OHC2H56于水，能与大多数有机溶剂混溶。对眼结膜及鼻膜有刺激性。本品可燃，遇明火、高热和氧化剂有发生燃烧的危险，储运时应注意以上特性。理化常数：相对密度：0.834（20℃）粘度：10CP(20℃)凝固点：-76℃沸点：183.5℃（760mmHg）闪点：81.11℃折光率：1.4328比热：0.564（卡/克·度）受温度影响密度204d的变化：0.00073/1℃体积膨胀系数（10～20℃）：0.00088/℃汽化潜热：98卡/克·度溶解度（20...
