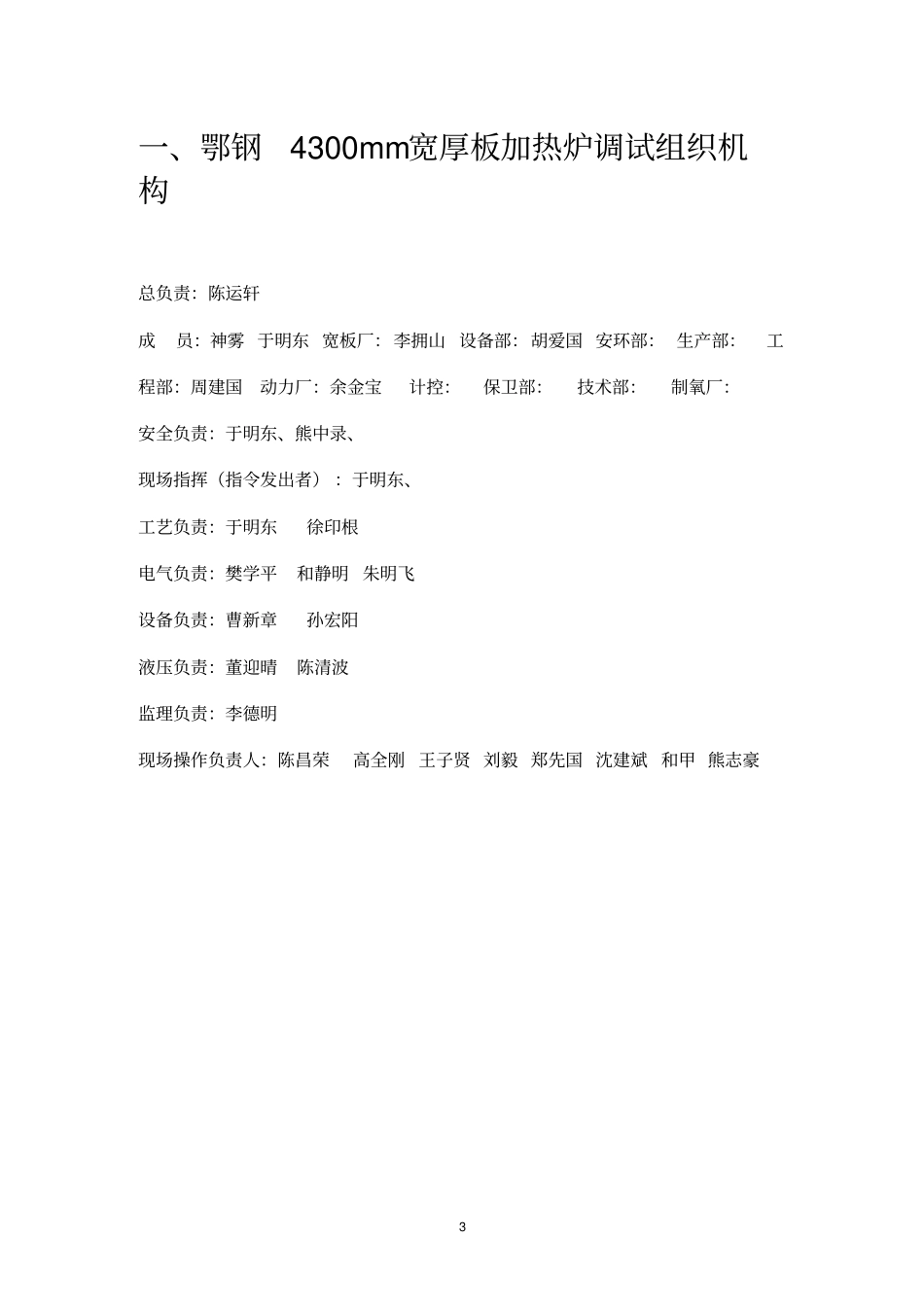

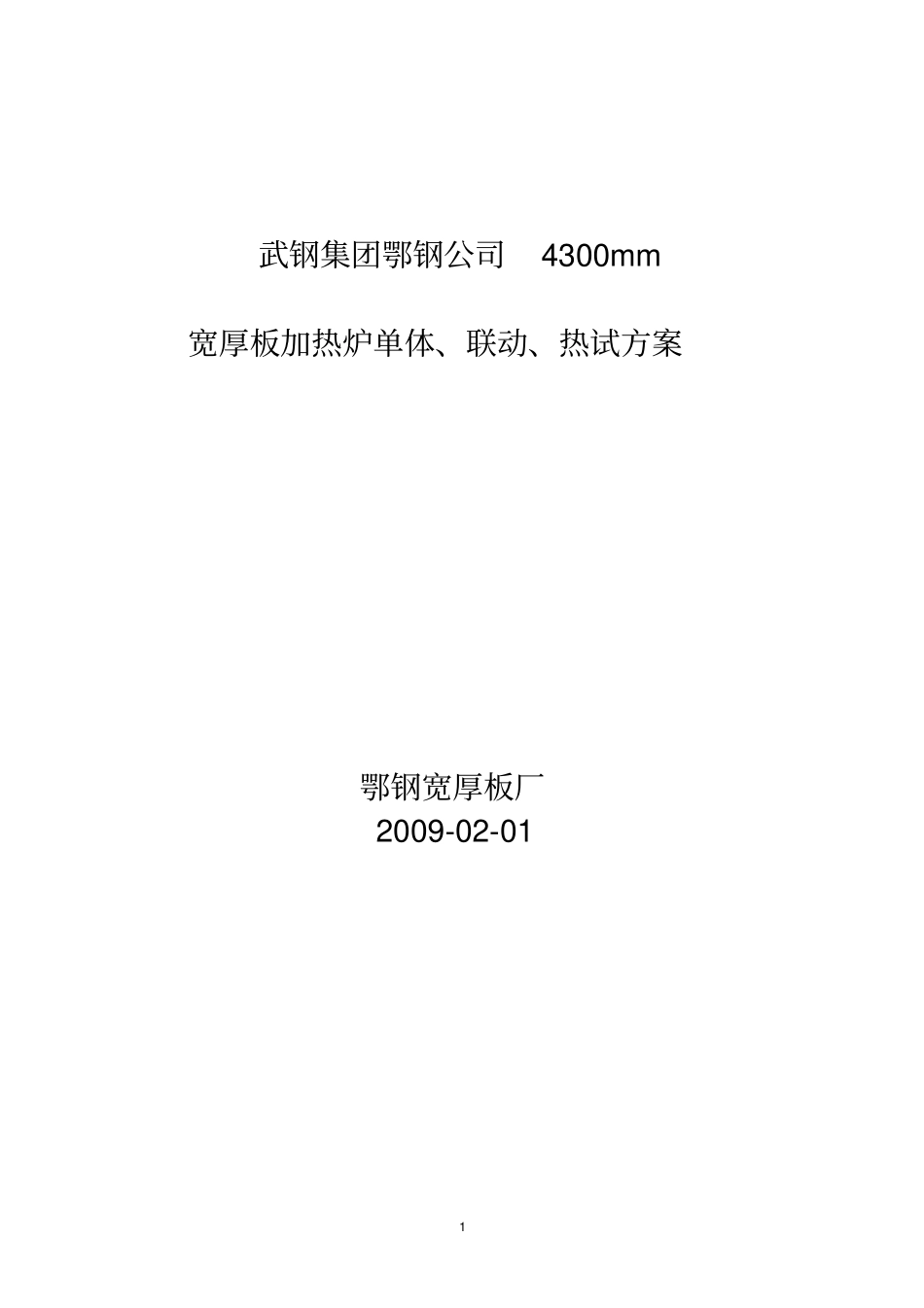

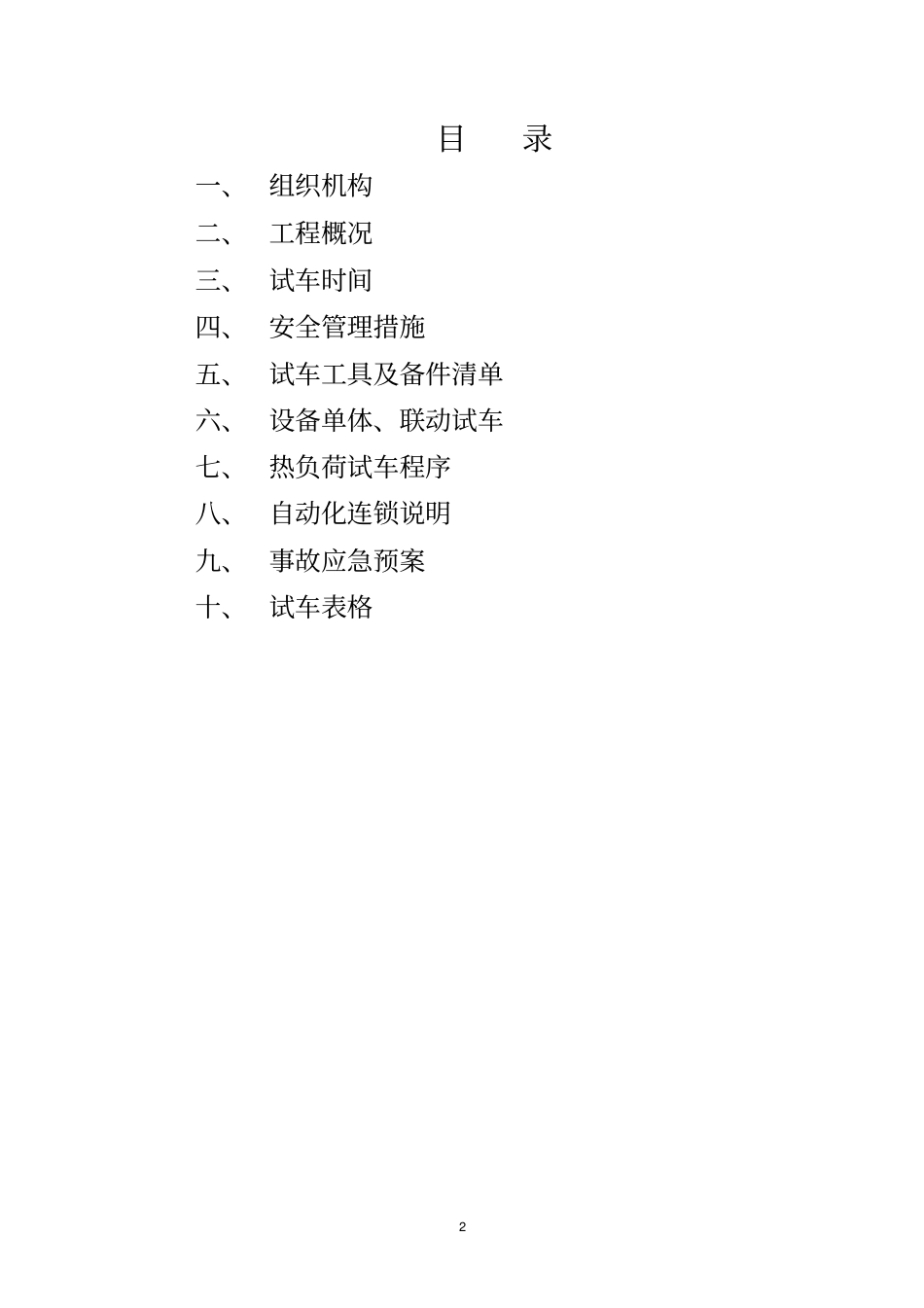

1武钢集团鄂钢公司4300mm宽厚板加热炉单体、联动、热试方案鄂钢宽厚板厂2009-02-012目录一、组织机构二、工程概况三、试车时间四、安全管理措施五、试车工具及备件清单六、设备单体、联动试车七、热负荷试车程序八、自动化连锁说明九、事故应急预案十、试车表格3一、鄂钢4300mm宽厚板加热炉调试组织机构总负责:陈运轩成员:神雾于明东宽板厂:李拥山设备部:胡爱国安环部:生产部:工程部:周建国动力厂:余金宝计控:保卫部:技术部:制氧厂:安全负责:于明东、熊中录、现场指挥(指令发出者):于明东、工艺负责:于明东徐印根电气负责:樊学平和静明朱明飞设备负责:曹新章孙宏阳液压负责:董迎晴陈清波监理负责:李德明现场操作负责人:陈昌荣高全刚王子贤刘毅郑先国沈建斌和甲熊志豪4二、工程概况鄂钢4300mm宽厚板轧钢加热炉先上2座步进式、预留1座推钢式,两座步进式炉子均由北京神雾公司设计总承包,为空煤气双蓄热式。两座步进式加热炉总投资约1.3亿元,2007年底开工,1#炉预计2009年2月底施工完毕,具备点火烘炉条件。三、加热炉试车时间表1、蓄热式加热炉试车时间表(总续)总体概述:1.1液压系统试车(宽厚板负责人:于明东、杨世勇、韩洪瑞):液压站试车工作(1)检查确认液压管路、干油润滑管路连接完毕。(2)启动5台液压泵(恒压变量轴向柱塞泵)运行正常,2台循环冷却泵(螺杆泵)运行正常。(3)液压管路冲洗合格。(4)液压站电气控制(油源监控、液压缸监控)、控制阀、各类仪表等调试合格。(5)干油泵、集中干油润滑系统试车合格。具备步进梁、称重装置、装出钢机、装出料炉门等试车条件。1.2水冷系统冲洗、打压试验(用水打压)。1.3汽化冷却系统冲洗、打压、炉筋管在焊接后浇注耐材之前试压,(需要鄂州市压力容器的安全部门检验,其检验的项目有:汽包、大气式除氧器、排污扩容器及所有的汽化冷却管路),若无泄漏、焊缝、法兰、支架等无明显变化和破裂为合格,具体打压安排见汽化冷却系统调试。1.4空气、煤气、压缩空气、氮气等管路先用气体冲洗,再用相应的空气压力或氮气压力打压,全部合格(无泄漏、无破裂)算打压完毕。以上所有管路在打压时要注意各类阀门的耐压强度,若耐压强度小于打压气体的强度,则应打开直通。1.5炉区各点送电正常,开关配置合理、使用有效。鼓/引风机调试比步进机构试车提前一星期第一天(单动)备注8:00~14:0014:00~18:0018:00~22:00出口阀加油后好调,不卡不擦,进5引风机电机试车引风机电机试车引风机电机试车口调风门手动、自动好调、好用。电机运转正常,风机转子无摩擦声,噪音小第二天8:00~14:0014:00~18:0018:00~22:00出口阀加油后好调,不卡不擦,进口调风门手动、自动好调、好用。电机运转正常,风机转子无摩擦声,噪音小引风机电机试车鼓风机电机试车鼓风机电机试车第三天8:00~14:0014:00~18:0018:00~22:00鼓风机电机试车鼓风机电机试车鼓风机电机试车第四天8:00~14:0014:00~18:0018:00~22:00鼓风机运行正常后,在电脑上设定任一参数(压力调节范围内),风压能较快的达到预定压力值。引风调节类似。鼓引风机联动试车鼓引风机联动试车鼓引风机联动试车联动第五天8:00~14:0014:00~18:0018:00~22:00鼓引风机联动试车鼓引风机联动试车鼓引风机联动试车第六天8:00~14:0014:00~18:0018:00~22:00鼓引风机联动试车鼓引风机联动试车鼓引风机联动试车炉内步进机械系统冷调试第一天备注8:00~14:0014:00~18:0018:00~22:00(1)步机械单动时有无摩擦刮板的噪音,若有及时找出处理,(2)步进梁从最低到最高是否是200mm,前进一步是否是600mm。(3)汽化冷却系统管路运行是否良好,特是旋转接头部位有无卡、碰声音。(4)上下定心装置是否有效,有无噪音。步进机械单动调试步进机械单动调试步进机械单动调试第二天8:00~14:0014:00~18:0018:00~22:00(1)步机械单动时有无摩擦刮板的噪音,若有及时找出处理,(2)步进梁从最低到最高是否是200mm,前进一步是否是600mm。(3)汽化冷却系统管路运行是否良好,特是旋转接头部位有无卡、碰声音。(4)上下定心装置是否有效,有无噪...
