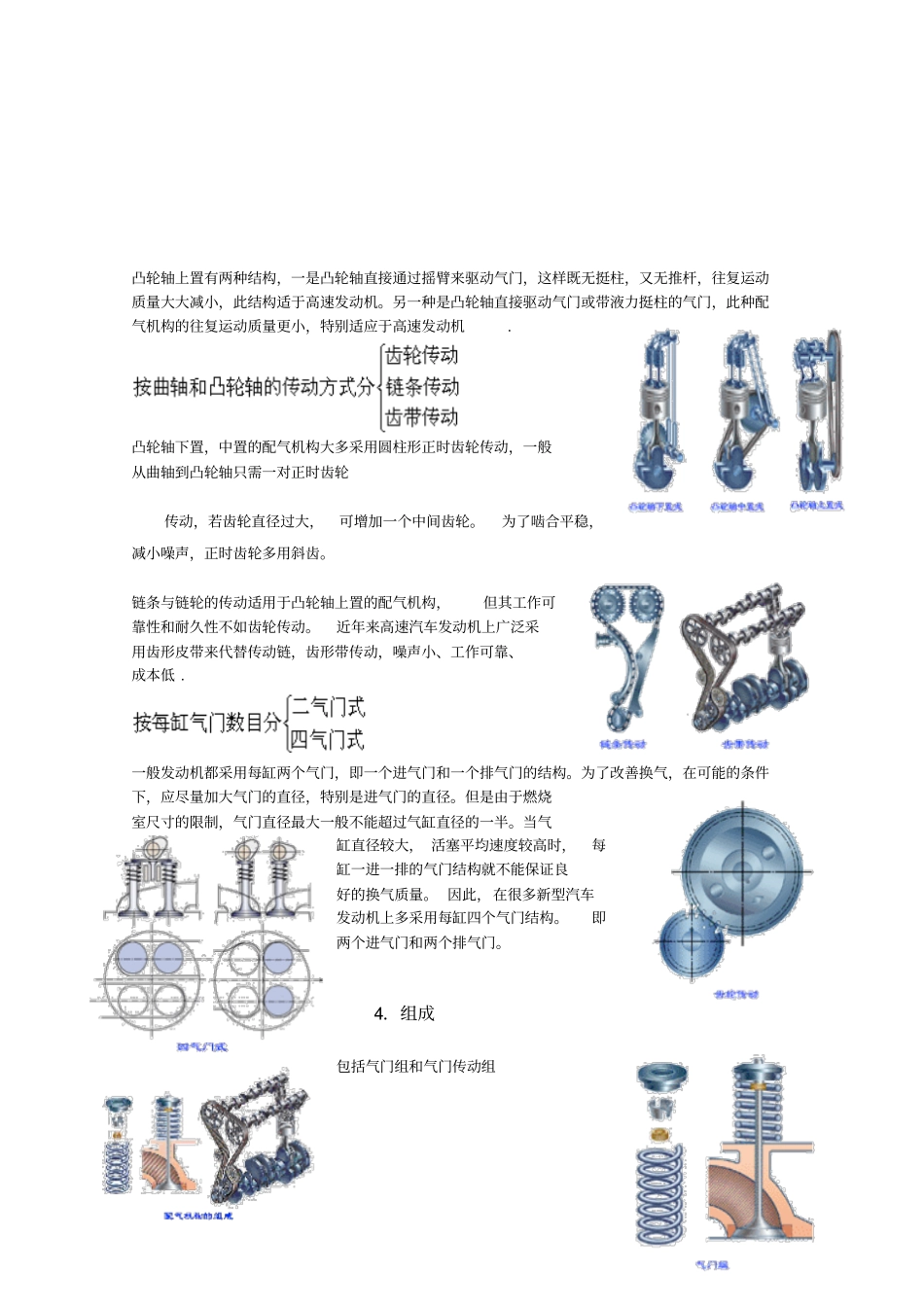

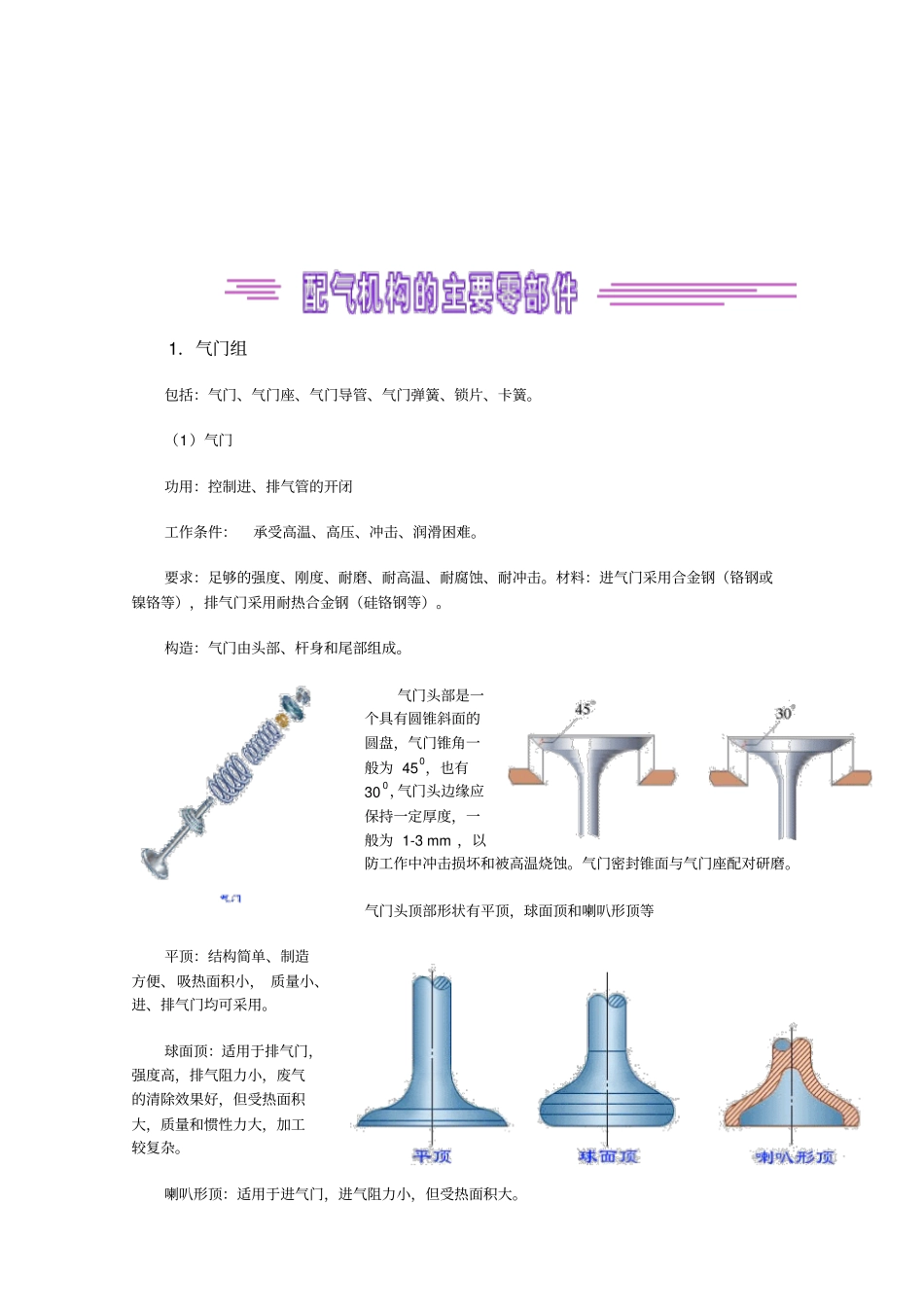

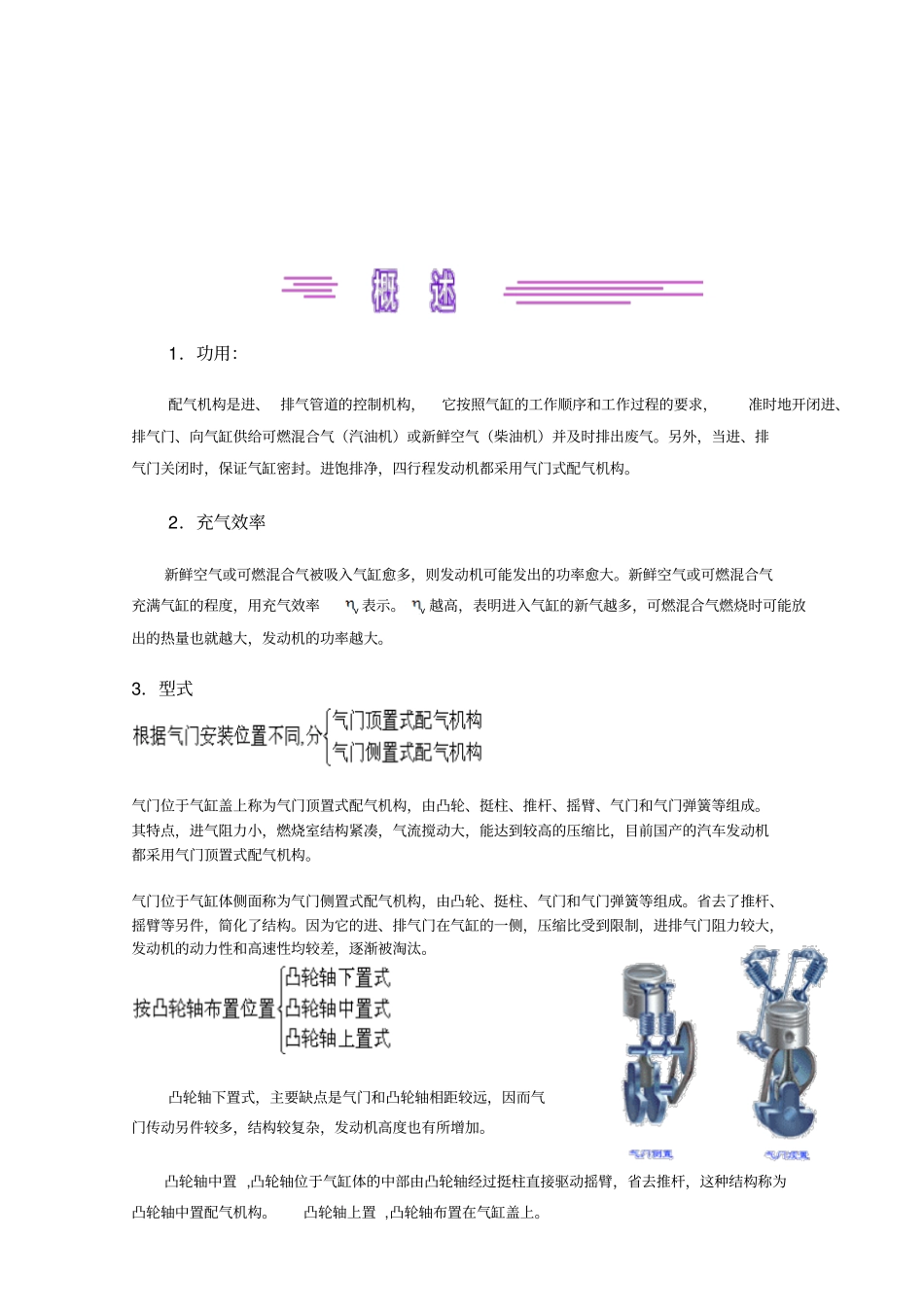

1．功用：配气机构是进、排气管道的控制机构，它按照气缸的工作顺序和工作过程的要求，准时地开闭进、排气门、向气缸供给可燃混合气（汽油机）或新鲜空气（柴油机）并及时排出废气。另外，当进、排气门关闭时，保证气缸密封。进饱排净，四行程发动机都采用气门式配气机构。2．充气效率新鲜空气或可燃混合气被吸入气缸愈多，则发动机可能发出的功率愈大。新鲜空气或可燃混合气充满气缸的程度，用充气效率v表示。v越高，表明进入气缸的新气越多，可燃混合气燃烧时可能放出的热量也就越大，发动机的功率越大。3．型式气门位于气缸盖上称为气门顶置式配气机构，由凸轮、挺柱、推杆、摇臂、气门和气门弹簧等组成。其特点，进气阻力小，燃烧室结构紧凑，气流搅动大，能达到较高的压缩比，目前国产的汽车发动机都采用气门顶置式配气机构。气门位于气缸体侧面称为气门侧置式配气机构，由凸轮、挺柱、气门和气门弹簧等组成。省去了推杆、摇臂等另件，简化了结构。因为它的进、排气门在气缸的一侧，压缩比受到限制，进排气门阻力较大，发动机的动力性和高速性均较差，逐渐被淘汰。凸轮轴下置式，主要缺点是气门和凸轮轴相距较远，因而气门传动另件较多，结构较复杂，发动机高度也有所增加。凸轮轴中置,凸轮轴位于气缸体的中部由凸轮轴经过挺柱直接驱动摇臂，省去推杆，这种结构称为凸轮轴中置配气机构。凸轮轴上置,凸轮轴布置在气缸盖上。凸轮轴上置有两种结构，一是凸轮轴直接通过摇臂来驱动气门，这样既无挺柱，又无推杆，往复运动质量大大减小，此结构适于高速发动机。另一种是凸轮轴直接驱动气门或带液力挺柱的气门，此种配气机构的往复运动质量更小，特别适应于高速发动机.凸轮轴下置，中置的配气机构大多采用圆柱形正时齿轮传动，一般从曲轴到凸轮轴只需一对正时齿轮传动，若齿轮直径过大，可增加一个中间齿轮。为了啮合平稳，减小噪声，正时齿轮多用斜齿。链条与链轮的传动适用于凸轮轴上置的配气机构，但其工作可靠性和耐久性不如齿轮传动。近年来高速汽车发动机上广泛采用齿形皮带来代替传动链，齿形带传动，噪声小、工作可靠、成本低.一般发动机都采用每缸两个气门，即一个进气门和一个排气门的结构。为了改善换气，在可能的条件下，应尽量加大气门的直径，特别是进气门的直径。但是由于燃烧室尺寸的限制，气门直径最大一般不能超过气缸直径的一半。当气缸直径较大，活塞平均速度较高时，每缸一进一排的气门结构就不能保证良好的换气质量。因此，在很多新型汽车发动机上多采用每缸四个气门结构。即两个进气门和两个排气门。4．组成包括气门组和气门传动组1．气门组包括：气门、气门座、气门导管、气门弹簧、锁片、卡簧。（1）气门功用：控制进、排气管的开闭工作条件：承受高温、高压、冲击、润滑困难。要求：足够的强度、刚度、耐磨、耐高温、耐腐蚀、耐冲击。材料：进气门采用合金钢（铬钢或镍铬等），排气门采用耐热合金钢（硅铬钢等）。构造：气门由头部、杆身和尾部组成。气门头部是一个具有圆锥斜面的圆盘，气门锥角一般为450，也有300，气门头边缘应保持一定厚度，一般为1-3mm，以防工作中冲击损坏和被高温烧蚀。气门密封锥面与气门座配对研磨。气门头顶部形状有平顶，球面顶和喇叭形顶等平顶：结构简单、制造方便、吸热面积小，质量小、进、排气门均可采用。球面顶：适用于排气门，强度高，排气阻力小，废气的清除效果好，但受热面积大，质量和惯性力大，加工较复杂。喇叭形顶：适用于进气门，进气阻力小，但受热面积大。有的发动机进气门头部直径比排气门大，两气门一样大时，排气门有记号。杆身→杆身与头部制成一体，装在气门导管内起导向作用，杆身与头部采用圆滑过渡连接。尾部→制有凹槽（锥形槽或环形槽）用来安装锁紧件（2）气门导管功用：①起导向作用，保证气门作直线往复运动。②起导热作用，将气门头部传给杆身的热量，通过气缸盖传出去。为了保证导向，导管应有一定的长度，气门导管的工作温度也较高，约500k。气门导管和气门的润滑是靠配气机构飞溅出来的机油进行润滑的，因此易磨损。为了改善润滑性能，气门导管常用灰铸铁或球墨铸铁或铁基粉未治金制造。导...
