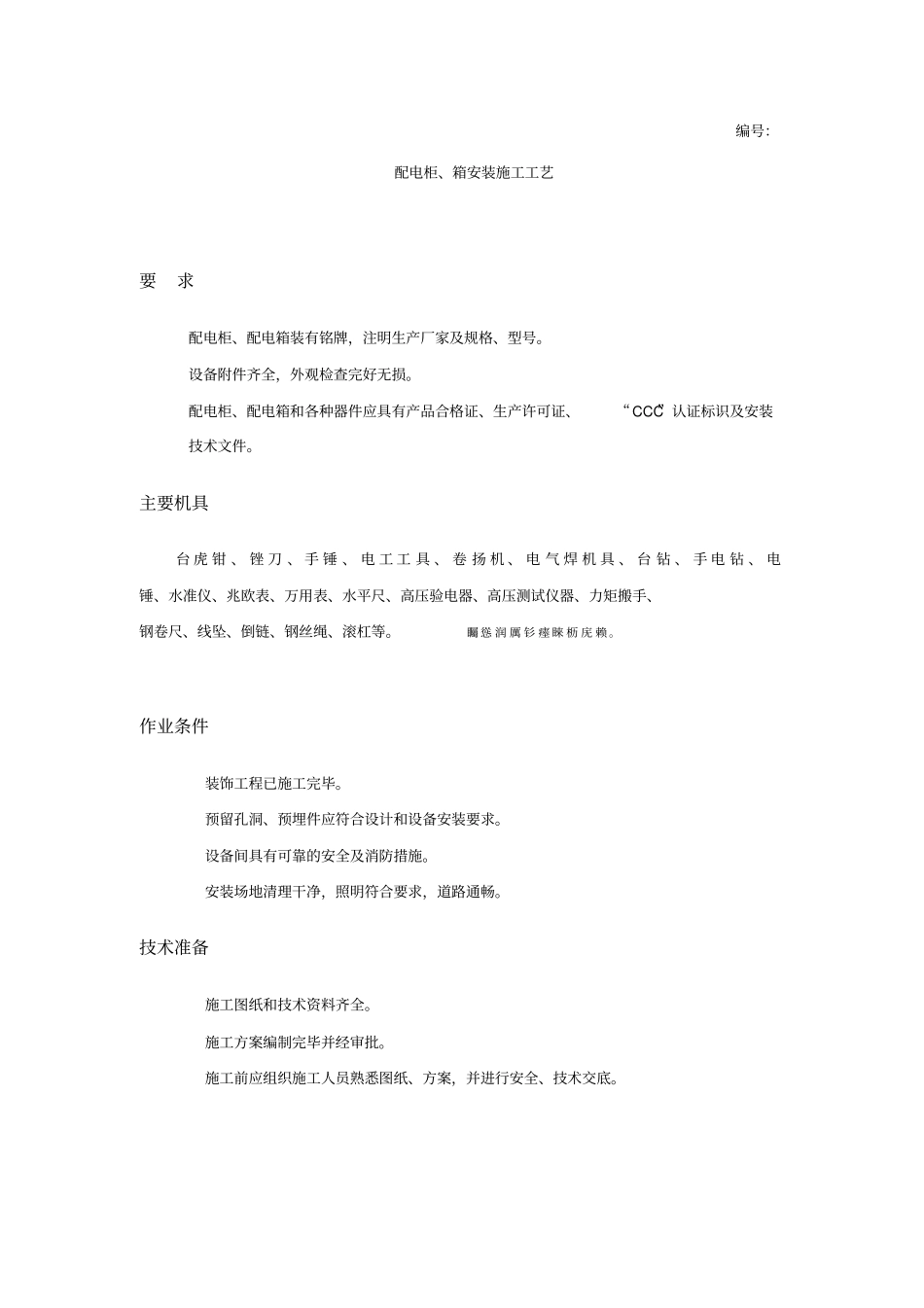

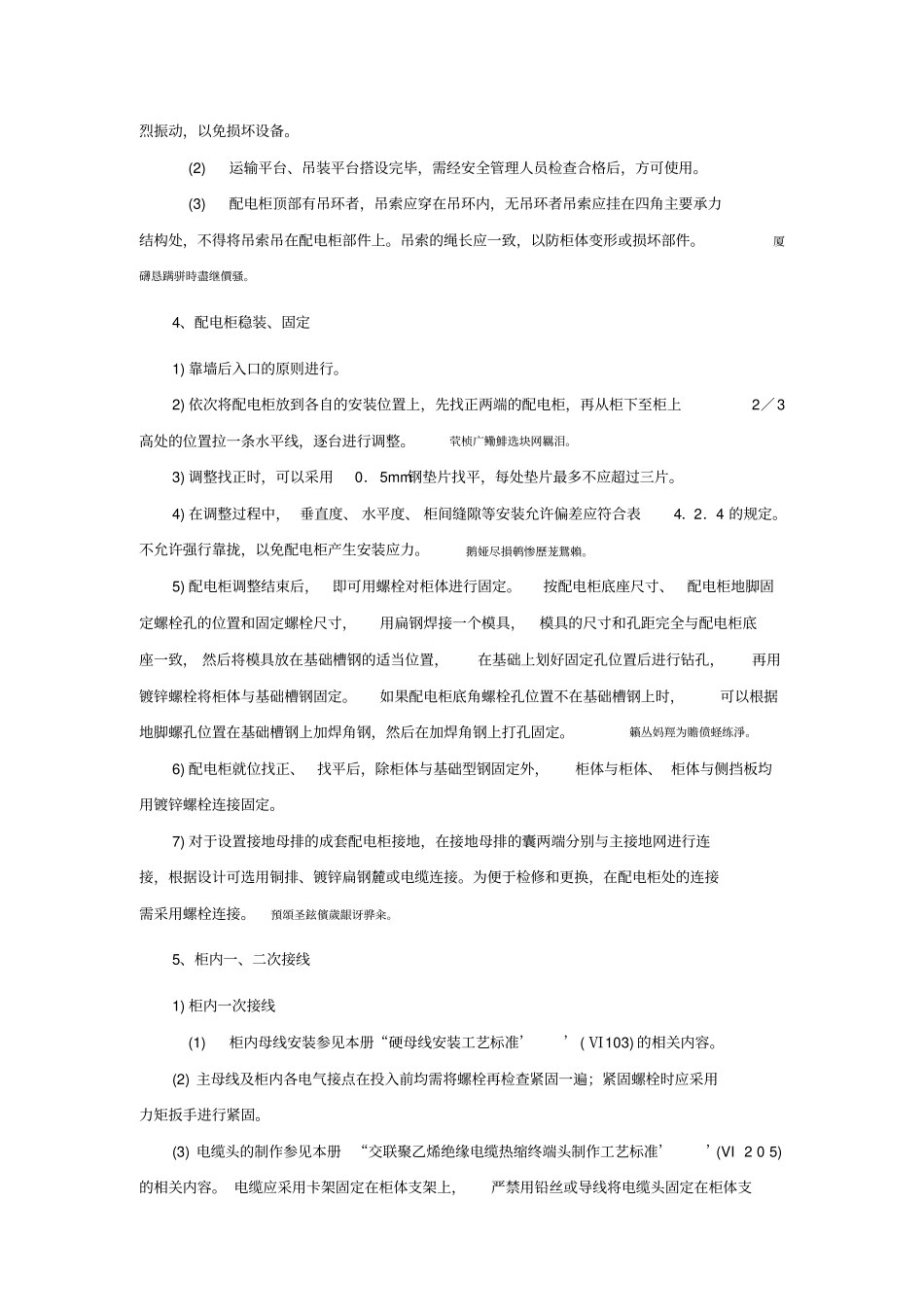

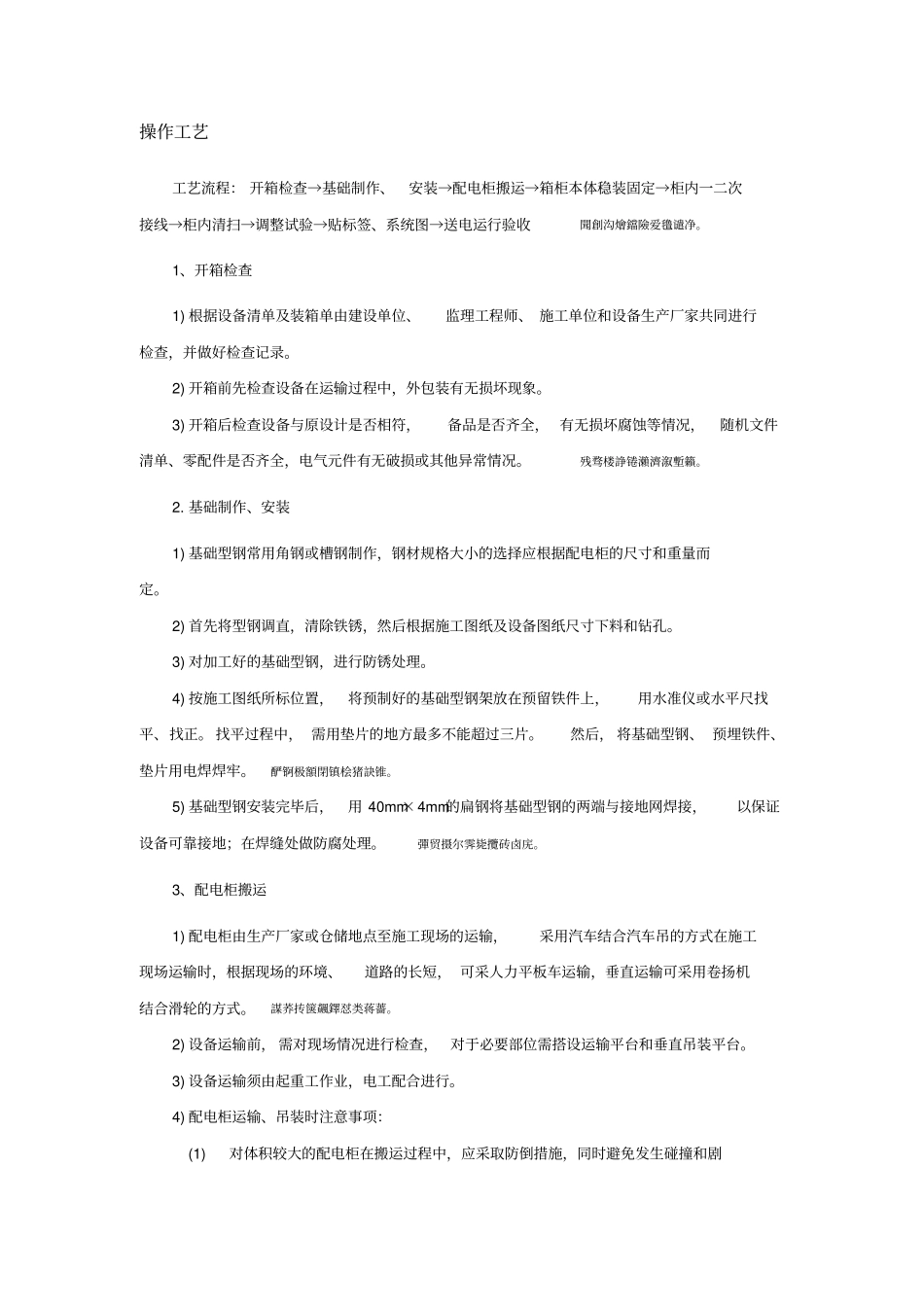

编号：配电柜、箱安装施工工艺要求配电柜、配电箱装有铭牌，注明生产厂家及规格、型号。设备附件齐全，外观检查完好无损。配电柜、配电箱和各种器件应具有产品合格证、生产许可证、“CCC”认证标识及安装技术文件。主要机具台虎钳、锉刀、手锤、电工工具、卷扬机、电气焊机具、台钻、手电钻、电锤、水准仪、兆欧表、万用表、水平尺、高压验电器、高压测试仪器、力矩搬手、钢卷尺、线坠、倒链、钢丝绳、滚杠等。矚慫润厲钐瘗睞枥庑赖。作业条件装饰工程已施工完毕。预留孔洞、预埋件应符合设计和设备安装要求。设备间具有可靠的安全及消防措施。安装场地清理干净，照明符合要求，道路通畅。技术准备施工图纸和技术资料齐全。施工方案编制完毕并经审批。施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。操作工艺工艺流程：开箱检查→基础制作、安装→配电柜搬运→箱柜本体稳装固定→柜内一二次接线→柜内清扫→调整试验→贴标签、系统图→送电运行验收聞創沟燴鐺險爱氇谴净。1、开箱检查1)根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备生产厂家共同进行检查，并做好检查记录。2)开箱前先检查设备在运输过程中，外包装有无损坏现象。3)开箱后检查设备与原设计是否相符，备品是否齐全，有无损坏腐蚀等情况，随机文件清单、零配件是否齐全，电气元件有无破损或其他异常情况。残骛楼諍锩瀨濟溆塹籟。2.基础制作、安装1)基础型钢常用角钢或槽钢制作，钢材规格大小的选择应根据配电柜的尺寸和重量而定。2)首先将型钢调直，清除铁锈，然后根据施工图纸及设备图纸尺寸下料和钻孔。3)对加工好的基础型钢，进行防锈处理。4)按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢、预埋铁件、垫片用电焊焊牢。酽锕极額閉镇桧猪訣锥。5)基础型钢安装完毕后，用40mm×4mm的扁钢将基础型钢的两端与接地网焊接，以保证设备可靠接地；在焊缝处做防腐处理。彈贸摄尔霁毙攬砖卤庑。3、配电柜搬运1)配电柜由生产厂家或仓储地点至施工现场的运输，采用汽车结合汽车吊的方式在施工现场运输时，根据现场的环境、道路的长短，可采人力平板车运输，垂直运输可采用卷扬机结合滑轮的方式。謀荞抟箧飆鐸怼类蒋薔。2)设备运输前，需对现场情况进行检查，对于必要部位需搭设运输平台和垂直吊装平台。3)设备运输须由起重工作业，电工配合进行。4)配电柜运输、吊装时注意事项：(1)对体积较大的配电柜在搬运过程中，应采取防倒措施，同时避免发生碰撞和剧烈振动，以免损坏设备。(2)运输平台、吊装平台搭设完毕，需经安全管理人员检查合格后，方可使用。(3)配电柜顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在配电柜部件上。吊索的绳长应一致，以防柜体变形或损坏部件。厦礴恳蹒骈時盡继價骚。4、配电柜稳装、固定1)靠墙后入口的原则进行。2)依次将配电柜放到各自的安装位置上，先找正两端的配电柜，再从柜下至柜上2／3高处的位置拉一条水平线，逐台进行调整。茕桢广鳓鯡选块网羈泪。3)调整找正时，可以采用0．5mm钢垫片找平，每处垫片最多不应超过三片。4)在调整过程中，垂直度、水平度、柜间缝隙等安装允许偏差应符合表4．2．4的规定。不允许强行靠拢，以免配电柜产生安装应力。鹅娅尽損鹌惨歷茏鴛賴。5)配电柜调整结束后，即可用螺栓对柜体进行固定。按配电柜底座尺寸、配电柜地脚固定螺栓孔的位置和固定螺栓尺寸，用扁钢焊接一个模具，模具的尺寸和孔距完全与配电柜底座一致，然后将模具放在基础槽钢的适当位置，在基础上划好固定孔位置后进行钻孔，再用镀锌螺栓将柜体与基础槽钢固定。如果配电柜底角螺栓孔位置不在基础槽钢上时，可以根据地脚螺孔位置在基础槽钢上加焊角钢，然后在加焊角钢上打孔固定。籟丛妈羥为贍偾蛏练淨。6)配电柜就位找正、找平后，除柜体与基础型钢固定外，柜体与柜体、柜体与侧挡板均用镀锌螺栓连接固定。7)对于设置接地母排的成套配电柜接地，在接地母排的囊两端分别与主接地网进行连接，根据设计可选用铜排、镀锌...
