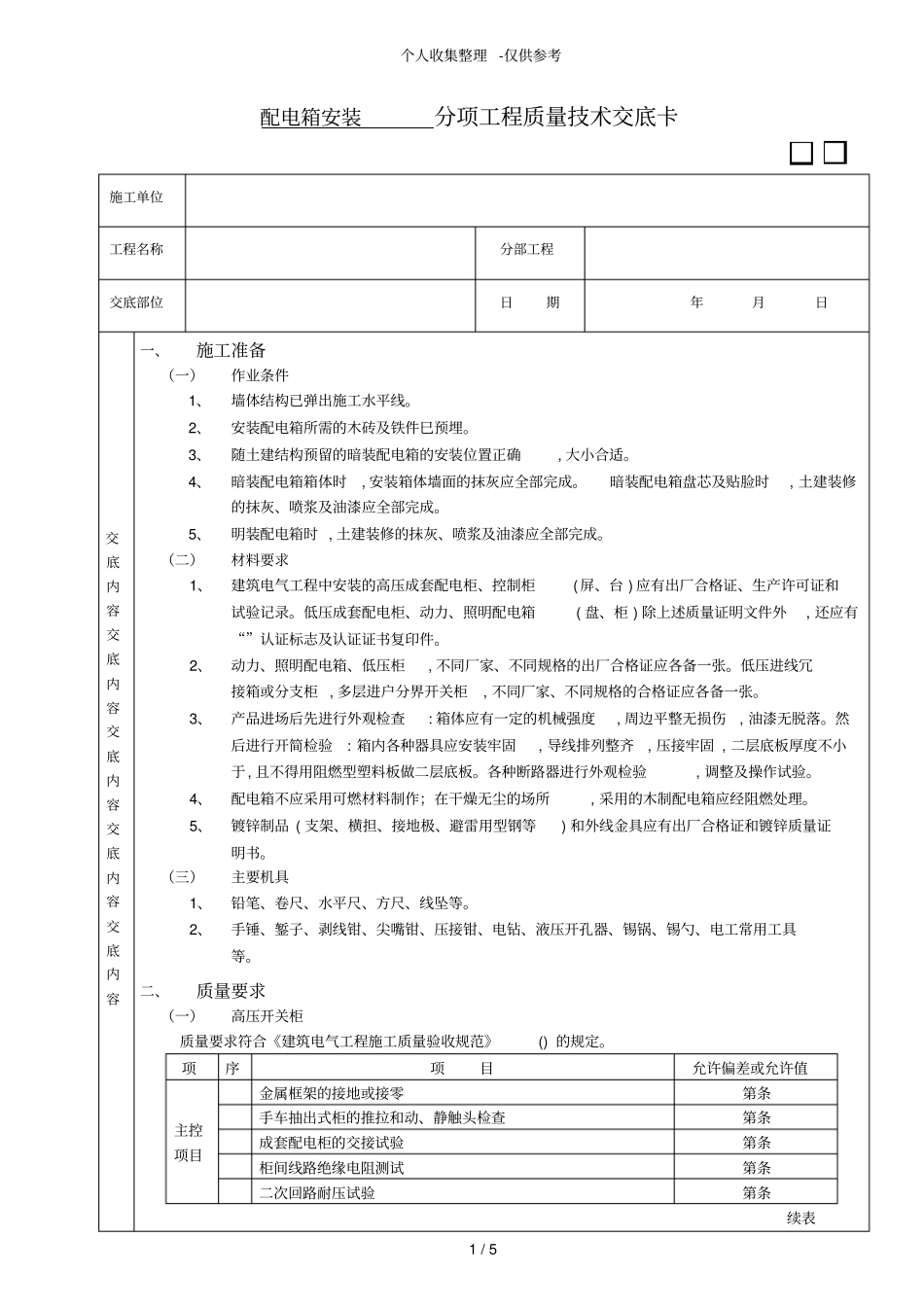

配电箱安装工程技术交底_第1页
1/5

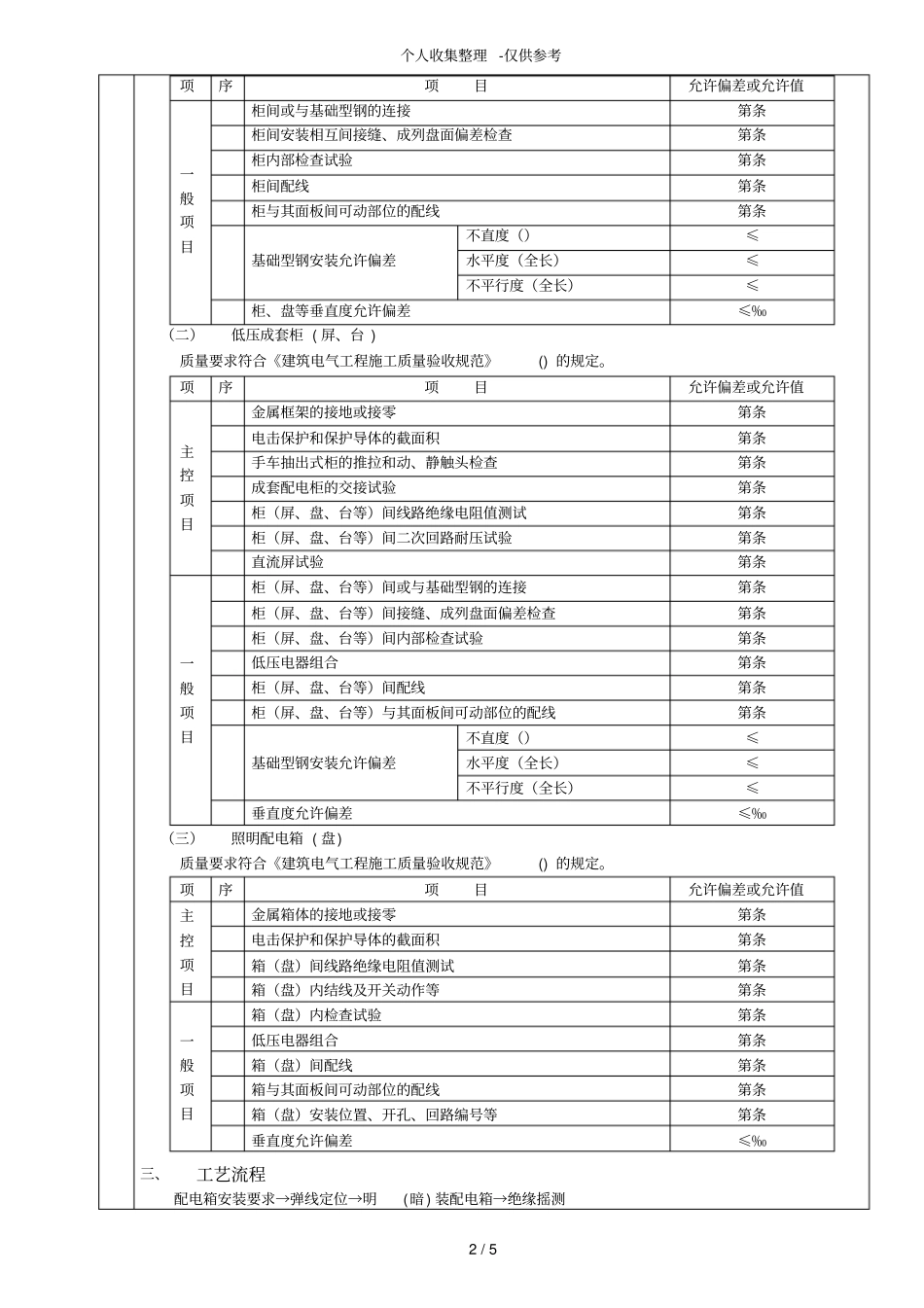

配电箱安装工程技术交底_第2页
2/5

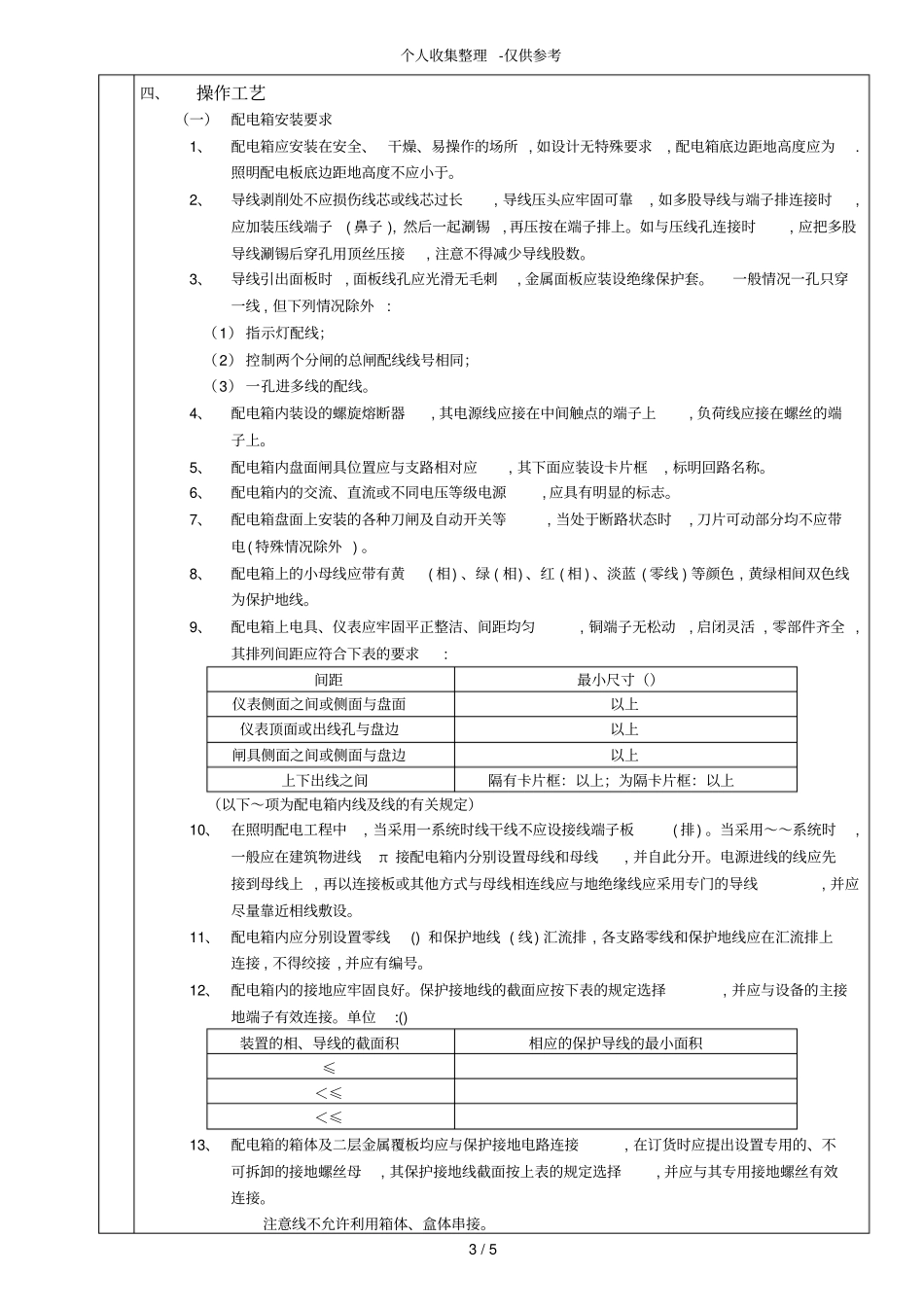

配电箱安装工程技术交底_第3页
3/5
个人收集整理-仅供参考1/5配电箱安装分项工程质量技术交底卡施工单位工程名称分部工程交底部位日期年月日交底内容交底内容交底内容交底内容交底内容一、施工准备(一)作业条件1、墙体结构已弹出施工水平线。2、安装配电箱所需的木砖及铁件巳预埋。3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。(二)材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“”认证标志及认证证书复印件。2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于,且不得用阻燃型塑料板做二层底板。各种断路器进行外观检验,调整及操作试验。4、配电箱不应采用可燃材料制作;在干燥无尘的场所,采用的木制配电箱应经阻燃处理。5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。(三)主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。二、质量要求(一)高压开关柜质量要求符合《建筑电气工程施工质量验收规范》()的规定。项序项目允许偏差或允许值主控项目金属框架的接地或接零第条手车抽出式柜的推拉和动、静触头检查第条成套配电柜的交接试验第条柜间线路绝缘电阻测试第条二次回路耐压试验第条续表个人收集整理-仅供参考2/5项序项目允许偏差或允许值一般项目柜间或与基础型钢的连接第条柜间安装相互间接缝、成列盘面偏差检查第条柜内部检查试验第条柜间配线第条柜与其面板间可动部位的配线第条基础型钢安装允许偏差不直度()≤水平度(全长)≤不平行度(全长)≤柜、盘等垂直度允许偏差≤‰(二)低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》()的规定。项序项目允许偏差或允许值主控项目金属框架的接地或接零第条电击保护和保护导体的截面积第条手车抽出式柜的推拉和动、静触头检查第条成套配电柜的交接试验第条柜(屏、盘、台等)间线路绝缘电阻值测试第条柜(屏、盘、台等)间二次回路耐压试验第条直流屏试验第条一般项目柜(屏、盘、台等)间或与基础型钢的连接第条柜(屏、盘、台等)间接缝、成列盘面偏差检查第条柜(屏、盘、台等)间内部检查试验第条低压电器组合第条柜(屏、盘、台等)间配线第条柜(屏、盘、台等)与其面板间可动部位的配线第条基础型钢安装允许偏差不直度()≤水平度(全长)≤不平行度(全长)≤垂直度允许偏差≤‰(三)照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》()的规定。项序项目允许偏差或允许值主控项目金属箱体的接地或接零第条电击保护和保护导体的截面积第条箱(盘)间线路绝缘电阻值测试第条箱(盘)内结线及开关动作等第条一般项目箱(盘)内检查试验第条低压电器组合第条箱(盘)间配线第条箱与其面板间可动部位的配线第条箱(盘)安装位置、开孔、回路编号等第条垂直度允许偏差≤‰三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测个人收集整理-仅供参考3/5四、操作工艺(一)配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为.照明配电板底边距地高度不应小于。2、导线剥削处不应损伤线芯或线芯过长,导线压头应牢固可靠,如多股导线与端子排连接时,应加装压线端子(鼻子),然后一起涮锡,再压按在端子排上。如与压线孔连接时,应把多股导线涮锡后穿孔用顶丝压接,注意不得减少导线股数。3、导线引出面板时,面板线孔应光滑无毛刺,...
