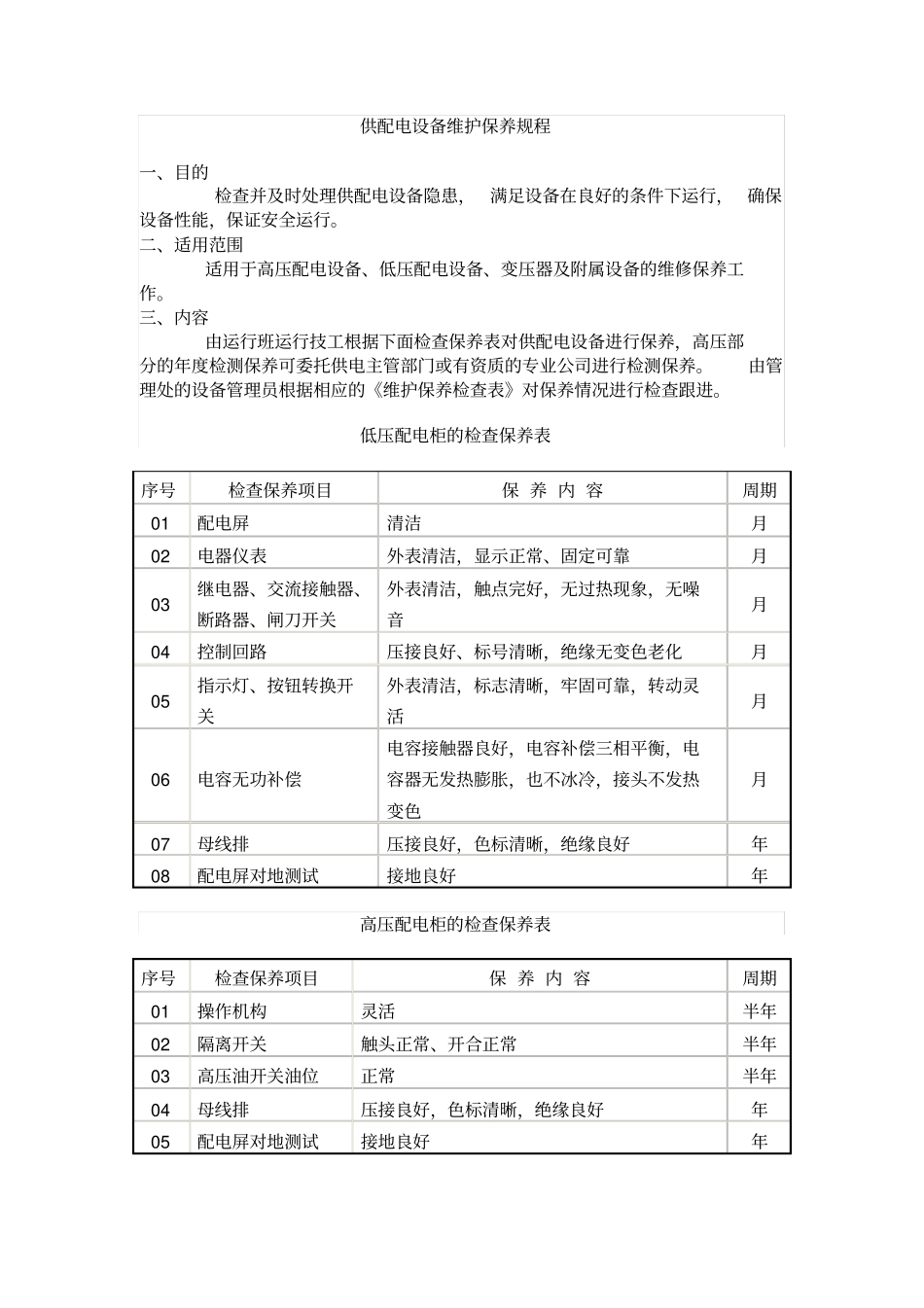

供配电设备维护保养规程一、目的检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。二、适用范围适用于高压配电设备、低压配电设备、变压器及附属设备的维修保养工作。三、内容由运行班运行技工根据下面检查保养表对供配电设备进行保养，高压部分的年度检测保养可委托供电主管部门或有资质的专业公司进行检测保养。由管理处的设备管理员根据相应的《维护保养检查表》对保养情况进行检查跟进。低压配电柜的检查保养表序号检查保养项目保养内容周期01配电屏清洁月02电器仪表外表清洁，显示正常、固定可靠月03继电器、交流接触器、断路器、闸刀开关外表清洁，触点完好，无过热现象，无噪音月04控制回路压接良好、标号清晰，绝缘无变色老化月05指示灯、按钮转换开关外表清洁，标志清晰，牢固可靠，转动灵活月06电容无功补偿电容接触器良好，电容补偿三相平衡，电容器无发热膨胀，也不冰冷，接头不发热变色月07母线排压接良好，色标清晰，绝缘良好年08配电屏对地测试接地良好年高压配电柜的检查保养表序号检查保养项目保养内容周期01操作机构灵活半年02隔离开关触头正常、开合正常半年03高压油开关油位正常半年04母线排压接良好，色标清晰，绝缘良好年05配电屏对地测试接地良好年变压器的检查保养表序号项目内容周期01外观扫尘、色标清晰，整体完好无损年02绝缘电阻值高压侧对低压侧，高压侧对地，低压侧对地，绝缘良好年03零地接线端子压接良好，牢固可靠年04母线排压接良好，牢固可靠年05绝缘子抹尘，整体完好无损年06干燥剂硅胶干燥剂色浅、半透明年电房附属设施的检查保养表序号检查保养项目保养内容周期01门窗及防小动物设施门窗开启灵活，无>10mm缝隙，通风网无>10mm小孔、无严重锈蚀月02通风照明设施无故障、保证通风照明月03绝缘工具正常有效月04灭火器正常有效月四、相关记录1、《低压配电柜检查保养记录表》GD/E-QE-001-002-012、《高压配电柜保养检查表》GD/E-QE-001-002-023、《变压器保养检查表》GD/E-QE-001-002-034、《电房附属设施检查保养记录表》GD/E-QE-001-002-04高压配电室故障及处理第一节高压断路器的故障及处理高压断路器的故障按其故障因素，分为两大类：1、机械类2、电气类1、机械类a、断路器手车推不到位或拉不出来处理方法：在油田的配电室的高压断路器一般都是仿ABB的产品。手车拉不出来，首先检查手车有没有正确摇到实验位置，手车推不到位，一般是要把手车底部两个把手到正确位置，使把手两头卡进两侧孔内。b、断路器储能完毕后就自动合闸原因分析：(1)是由于机构内储能半月板在合闸半轴卡的部位比较浅或没有卡住，造成机构储完能后紧接着由释放能量。(2)合闸顶杆卡死，使机构总处于要合闸状态，造成机构储完能就合闸处理方法：(1)解决方法调整合闸半轴角度，使合闸半轴卡的角度变小。使储能半月板能卡在合闸半轴上。（2）更换新的合闸顶杆。c、断路器拒合原因分析：在断路器本体手动合闸，合闸顶杆未能与合闸挡板接触。处理方法：调整合闸顶杆的长度，也可调整合闸挡板的角度。d、断路器拒分原因分析：按下分闸按钮无反应，原因一分闸顶杆未与分闸挡板接触上，原因二分闸挡板与连杆连接松动。处理方法：一、调整分闸顶杆的长度，二、固定好分闸挡板与连杆的连接。2、电气类现有配电所内高压断路器大部采用电磁操作机构，电磁操作机构，其电路非常简单，一共就三条回路。一条储能回路，一条合闸控制回路，一条分闸控制回路。且其对应的设备也较单一，合闸控制回路所涉及的设备就是保护装置、断路器辅助开关的常闭触点（有的开关在合闸控制回路中加储能设备的行程开关的常开触点）、合闸线圈。储能回路所涉及的设备就是储能电机、行程开关。分闸控制回路所涉及的设备就是断路器辅助开关的常开触点、分闸线圈。配电所高压断路器电气故障常见的有：a、断路器拒合原因分析：1、电源是不正常，2、合闸线圈坏，3、断路器辅助常闭接点未闭合处理方法：1、检查空开上口下口，用万用表直流档测量电压值应为220v；2、对坏的合闸线圈进行更换；3、可以在检修位置用万用表测试辅助接点的通断，调整断路器的辅助接点连杆。b、...
