酒店有线电视方案VIP免费

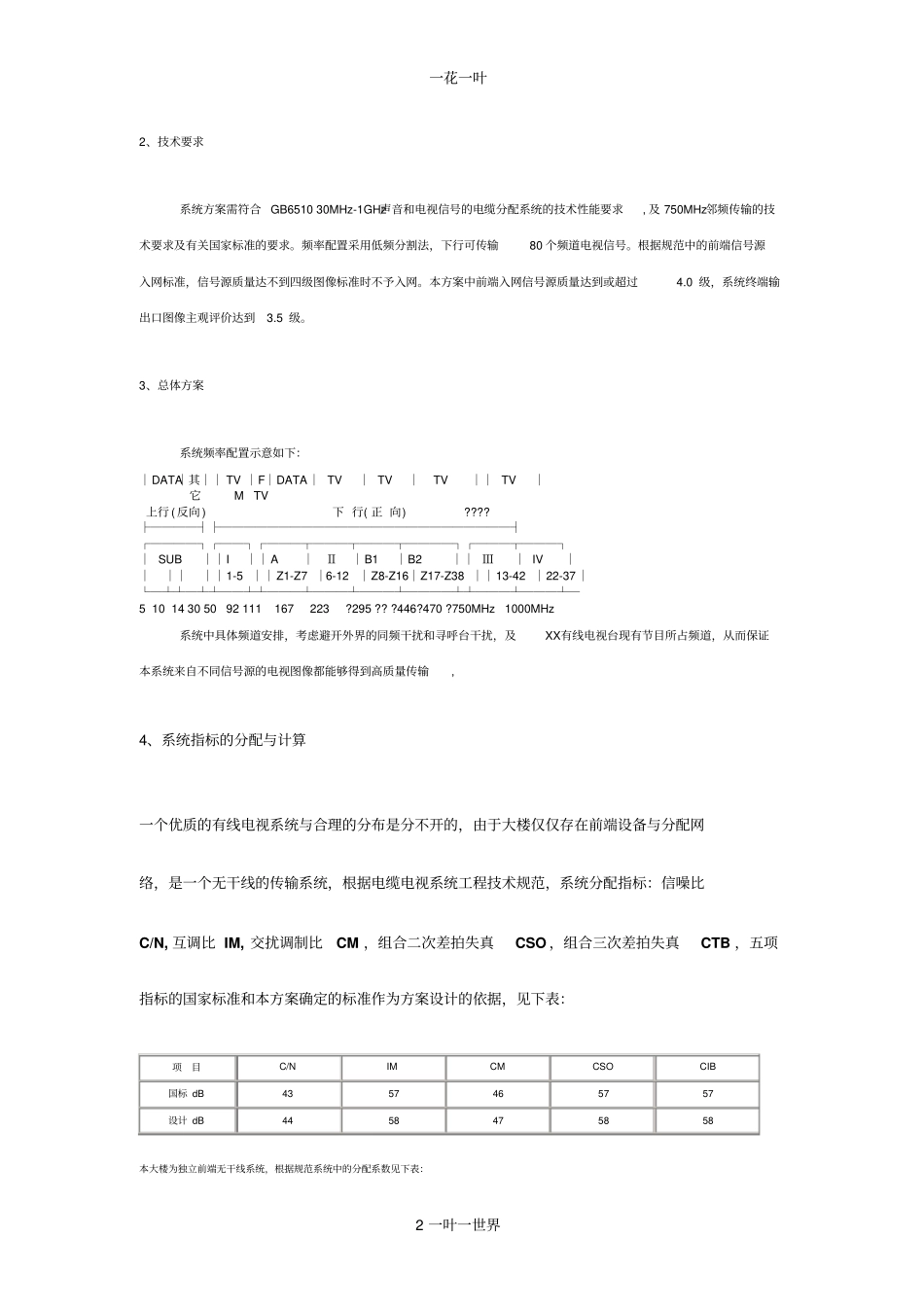

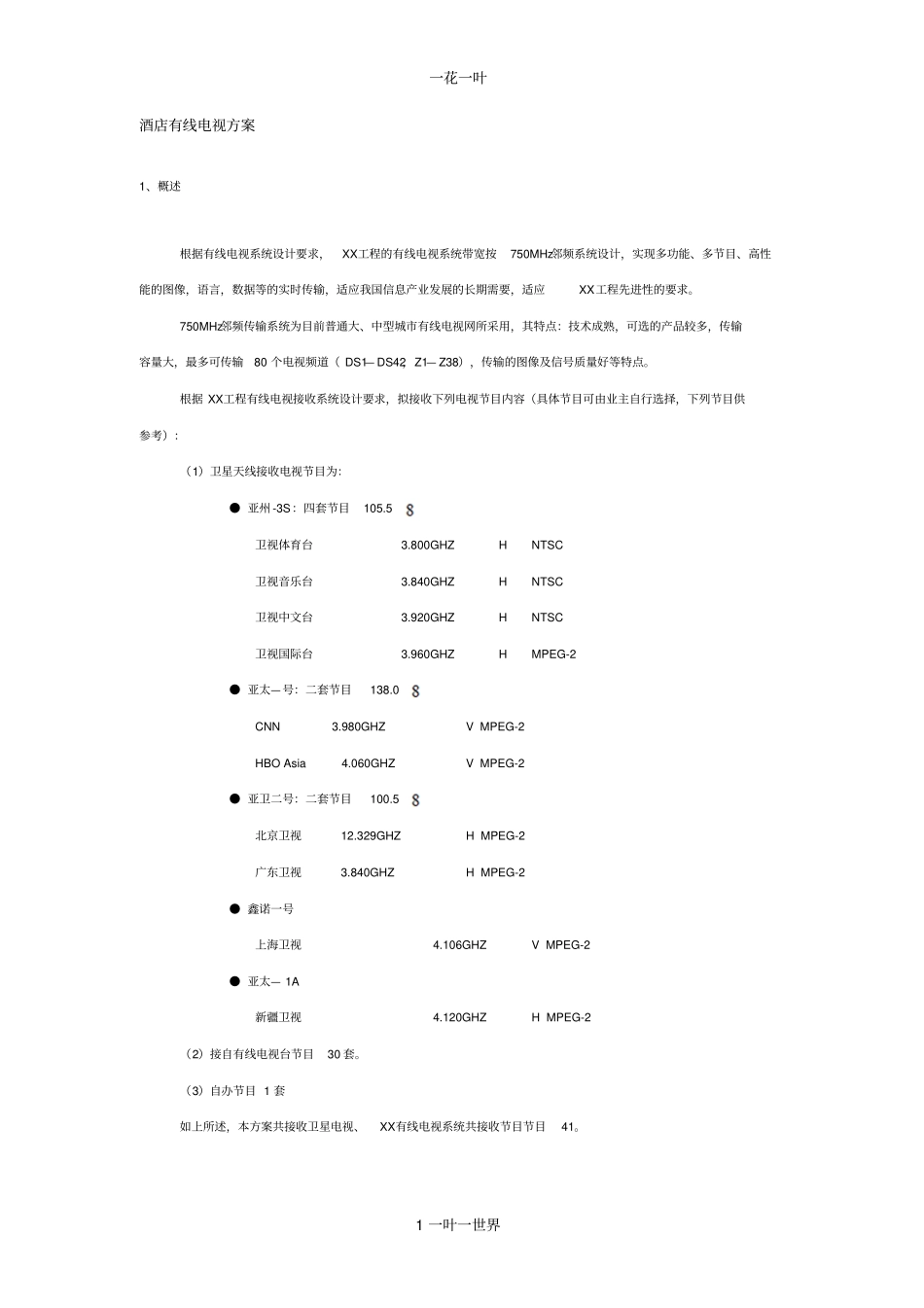

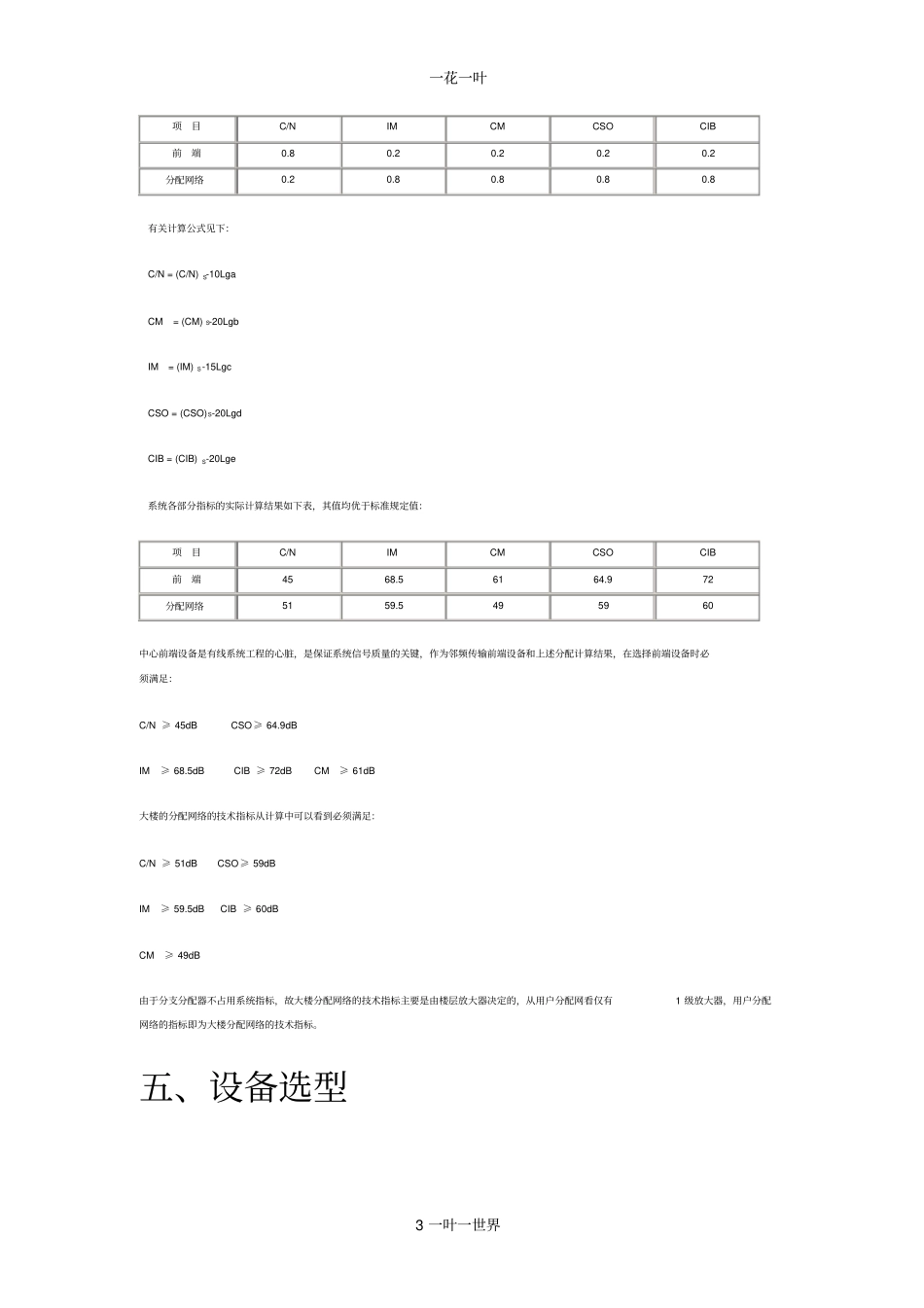

一花一叶1一叶一世界酒店有线电视方案1、概述根据有线电视系统设计要求，XX工程的有线电视系统带宽按750MHz邻频系统设计，实现多功能、多节目、高性能的图像，语言，数据等的实时传输，适应我国信息产业发展的长期需要，适应XX工程先进性的要求。750MHz邻频传输系统为目前普通大、中型城市有线电视网所采用，其特点：技术成熟，可选的产品较多，传输容量大，最多可传输80个电视频道（DS1—DS42，Z1—Z38），传输的图像及信号质量好等特点。根据XX工程有线电视接收系统设计要求，拟接收下列电视节目内容（具体节目可由业主自行选择，下列节目供参考）：（1）卫星天线接收电视节目为：●亚州-3S：四套节目105.5卫视体育台3.800GHZHNTSC卫视音乐台3.840GHZHNTSC卫视中文台3.920GHZHNTSC卫视国际台3.960GHZHMPEG-2●亚太—号：二套节目138.0CNN3.980GHZVMPEG-2HBOAsia4.060GHZVMPEG-2●亚卫二号：二套节目100.5北京卫视12.329GHZHMPEG-2广东卫视3.840GHZHMPEG-2●鑫诺一号上海卫视4.106GHZVMPEG-2●亚太—1A新疆卫视4.120GHZHMPEG-2（2）接自有线电视台节目30套。（3）自办节目1套如上所述，本方案共接收卫星电视、XX有线电视系统共接收节目节目41。一花一叶2一叶一世界2、技术要求系统方案需符合GB651030MHz-1GHz声音和电视信号的电缆分配系统的技术性能要求,及750MHz邻频传输的技术要求及有关国家标准的要求。频率配置采用低频分割法，下行可传输80个频道电视信号。根据规范中的前端信号源入网标准，信号源质量达不到四级图像标准时不予入网。本方案中前端入网信号源质量达到或超过4.0级，系统终端输出口图像主观评价达到3.5级。3、总体方案系统频率配置示意如下：│DATA│其││TV│F│DATA│TV│TV│TV││TV│它MTV上行(反向)下行(正向)????├────┤├─────────────────────────┤┌────┐┌──┐┌───┬───┬───┬────┐┌───┬───┐│SUB││I││A│Ⅱ│B1│B2││Ⅲ│IV││││││1-5││Z1-Z7│6-12│Z8-Z16│Z17-Z38││13-42│22-37│└─┴┴─┴┴──┴┴───┴───┴───┴────┴┴───┴───┴─51014305092111167223?295???446?470?750MHz1000MHz系统中具体频道安排，考虑避开外界的同频干扰和寻呼台干扰，及XX有线电视台现有节目所占频道，从而保证本系统来自不同信号源的电视图像都能够得到高质量传输,4、系统指标的分配与计算一个优质的有线电视系统与合理的分布是分不开的，由于大楼仅仅存在前端设备与分配网络，是一个无干线的传输系统，根据电缆电视系统工程技术规范，系统分配指标：信噪比C/N,互调比IM,交扰调制比CM，组合二次差拍失真CSO，组合三次差拍失真CTB，五项指标的国家标准和本方案确定的标准作为方案设计的依据，见下表：项目C/NIMCMCSOCIB国标dB4357465757设计dB4458475858本大楼为独立前端无干线系统，根据规范系统中的分配系数见下表：一花一叶3一叶一世界项目C/NIMCMCSOCIB前端0.80.20.20.20.2分配网络0.20.80.80.80.8有关计算公式见下：C/N=(C/N)S-10LgaCM=(CM)S-20LgbIM=(IM)S-15LgcCSO=(CSO)S-20LgdCIB=(CIB)S-20Lge系统各部分指标的实际计算结果如下表，其值均优于标准规定值：项目C/NIMCMCSOCIB前端4568.56164.972分配网络5159.5495960中心前端设备是有线系统工程的心脏，是保证系统信号质量的关键，作为邻频传输前端设备和上述分配计算结果，在选择前端设备时必须满足：C/N≥45dBCSO≥64.9dBIM≥68.5dBCIB≥72dBCM≥61dB大楼的分配网络的技术指标从计算中可以看到必须满足：C/N≥51dBCSO≥59dBIM≥59.5dBCIB≥60dBCM≥49dB由于分支分配器不占用系统指标，故大楼分配网络的技术指标主要是由楼层放大器决定的，从用户分配网看仅有1级放大器，用户分配网络的指标即为大楼分配网络的技术指标。五、设备选型一花一叶4一叶一世界1、卫星地面站址选择、卫星天线直径与高频头的选型本方案拟接收亚州3S、亚卫二号、亚太一号、亚太—A、鑫诺一号五颗卫星的电视节目，本地区的等效全向辐射功率EIRP见下表：项目亚州3S亚太一号亚太—1A亚卫二号鑫诺一号EIRP(dBW)>36>36>36>36>...
