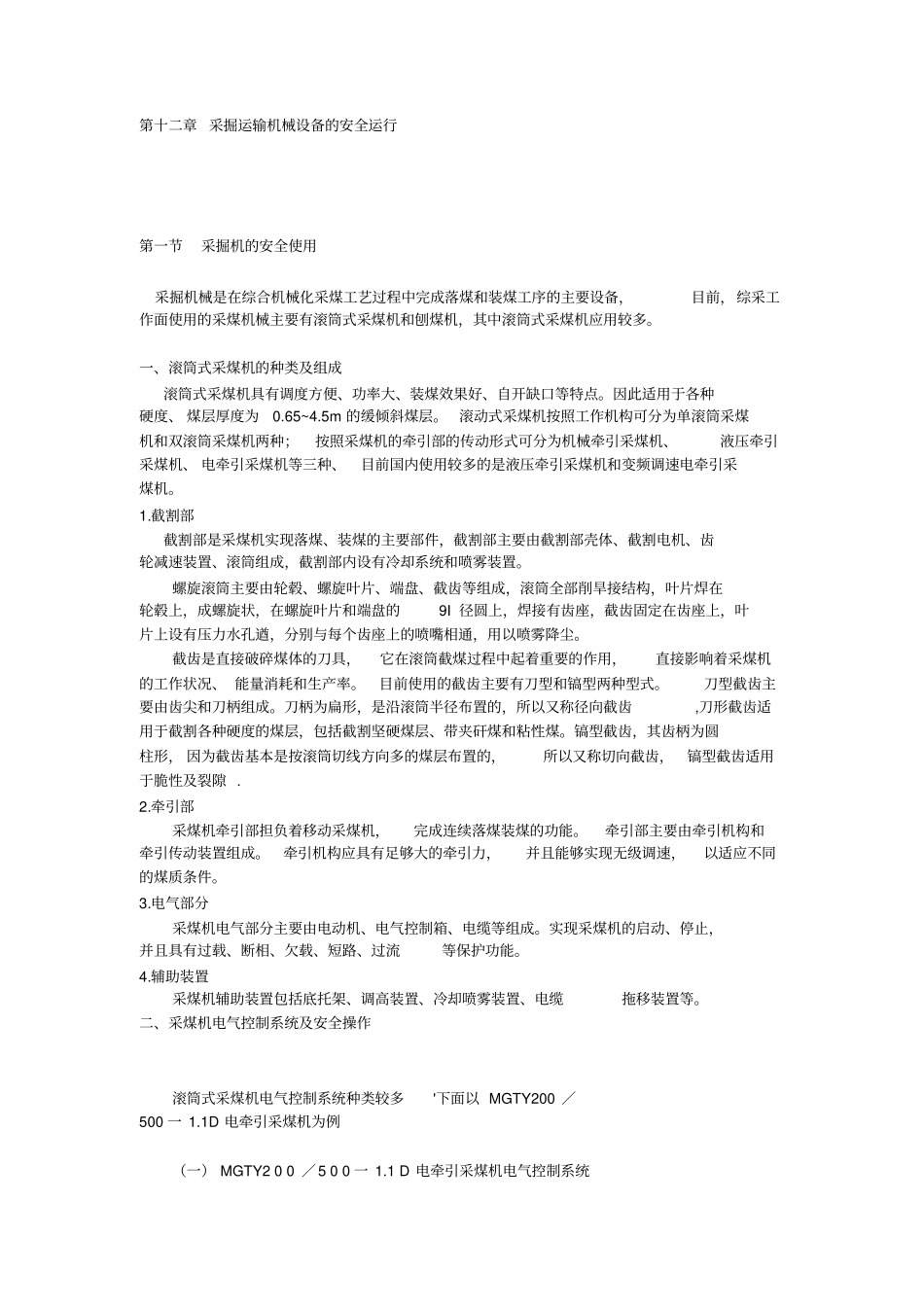

第十二章采掘运输机械设备的安全运行第一节采掘机的安全使用采掘机械是在综合机械化采煤工艺过程中完成落煤和装煤工序的主要设备，目前，综采工作面使用的采煤机械主要有滚筒式采煤机和刨煤机，其中滚筒式采煤机应用较多。一、滚筒式采煤机的种类及组成滚筒式采煤机具有调度方便、功率大、装煤效果好、自开缺口等特点。因此适用于各种硬度、煤层厚度为0.65~4.5m的缓倾斜煤层。滚动式采煤机按照工作机构可分为单滚筒采煤机和双滚筒采煤机两种；按照采煤机的牵引部的传动形式可分为机械牵引采煤机、液压牵引采煤机、电牵引采煤机等三种、目前国内使用较多的是液压牵引采煤机和变频调速电牵引采煤机。1.截割部截割部是采煤机实现落煤、装煤的主要部件，截割部主要由截割部壳体、截割电机、齿轮减速装置、滚筒组成，截割部内设有冷却系统和喷雾装置。螺旋滚筒主要由轮毂、螺旋叶片、端盘、截齿等组成，滚筒全部削旱接结构，叶片焊在轮毂上，成螺旋状，在螺旋叶片和端盘的9I径圆上，焊接有齿座，截齿固定在齿座上，叶片上设有压力水孔遒，分别与每个齿座上的喷嘴相通，用以喷雾降尘。截齿是直接破碎煤体的刀具，它在滚筒截煤过程中起着重要的作用，直接影响着采煤机的工作状况、能量消耗和生产率。目前使用的截齿主要有刀型和镐型两种型式。刀型截齿主要由齿尖和刀柄组成。刀柄为扁形，是沿滚筒半径布置的，所以又称径向截齿,刀形截齿适用于截割各种硬度的煤层，包括截割坚硬煤层、带夹矸煤和粘性煤。镐型截齿，其齿柄为圆柱形，因为截齿基本是按滚筒切线方向多的煤层布置的，所以又称切向截齿，镐型截齿适用于脆性及裂隙.2.牵引部采煤机牵引部担负着移动采煤机，完成连续落煤装煤的功能。牵引部主要由牵引机构和牵引传动装置组成。牵引机构应具有足够大的牵引力，并且能够实现无级调速，以适应不同的煤质条件。3.电气部分采煤机电气部分主要由电动机、电气控制箱、电缆等组成。实现采煤机的启动、停止，并且具有过载、断相、欠载、短路、过流等保护功能。4.辅助装置采煤机辅助装置包括底托架、调高装置、冷却喷雾装置、电缆拖移装置等。二、采煤机电气控制系统及安全操作滚筒式采煤机电气控制系统种类较多'下面以MGTY200／500一1.1D电牵引采煤机为例（一）MGTY200／500一1.1D电牵引采煤机电气控制系统MGTY200/500-1.1D电牵引采煤机为多电机横向布置、机数式交一直一交变频调速，拖二牵引方式，链轮销轨式无链牵引，控制系统采用可编程控制器及变频器，实现运行参数显示、监测和变频器故障自诊断记忆。该电气系统实现了采煤机操作简单、便捷维修方便、无级调速、牵引力大等特点。1.电源系统采煤机供电电压为1140V，牵引系统由牵引变压器供电，控制系统由控制变压器供电。牵引系统由真空接触器经T1变压器为变频器供电。控制电源由工作面平巷开关，经T2变压器为控制供电.2．采煤机监控系统采煤机监控系统即控制中心，采用工业可编程控制器。控制箱体和端头站上的操作按钮把各种操作信号传输给控制中心，同时控制中心接受来自漏电检测装置、截割电机、牵引变压器的开关信号，很据各种逻辑关系，输出控制信号送至执行部件，进行各种控制。3.变频器工作原理变频器由牵引变压器供电，经三相半控整流桥整流成直流，再经电容滤波成稳定的电压，最后由微机控制的IGBT逆变桥输出频率可变和电压可变的交流电，作为牵引电动机的驱动电源。（二）采煤机电气系统的安全操作(1)采煤机电气检修人员必须经过专门培训，经考试合格，取得上岗操作证后方可上岗作业。(2)采煤机习无冷却水严禁开动采煤机。(3)严禁带负荷拉开采煤机隔离开关。(4)周期性检测采煤机电动机的绝缘值。(5)变频调速牵引式采煤机断电后'必须待变频器电容放电结束后在进行检修；检修前必须进行验电、放电工作、防止发生触电事故。(6)采煤机电缆弯曲处应加防护装置，以防电缆损坏。(7)采煤机闭锁输送机装置必须完好有效，严禁甩掉不用。(8)采煤机各种保护装置必须完好'严禁甩掉不用。三、采煤机的维护1.采煤机维修内容电牵引采煤机定期检修内容及标准如表12-1所列，液压牵引采煤机检修内容及标准如表12-2所列表12-1电牵引采煤机定期检修...
