采煤工作面瓦斯综合治理措施VIP免费

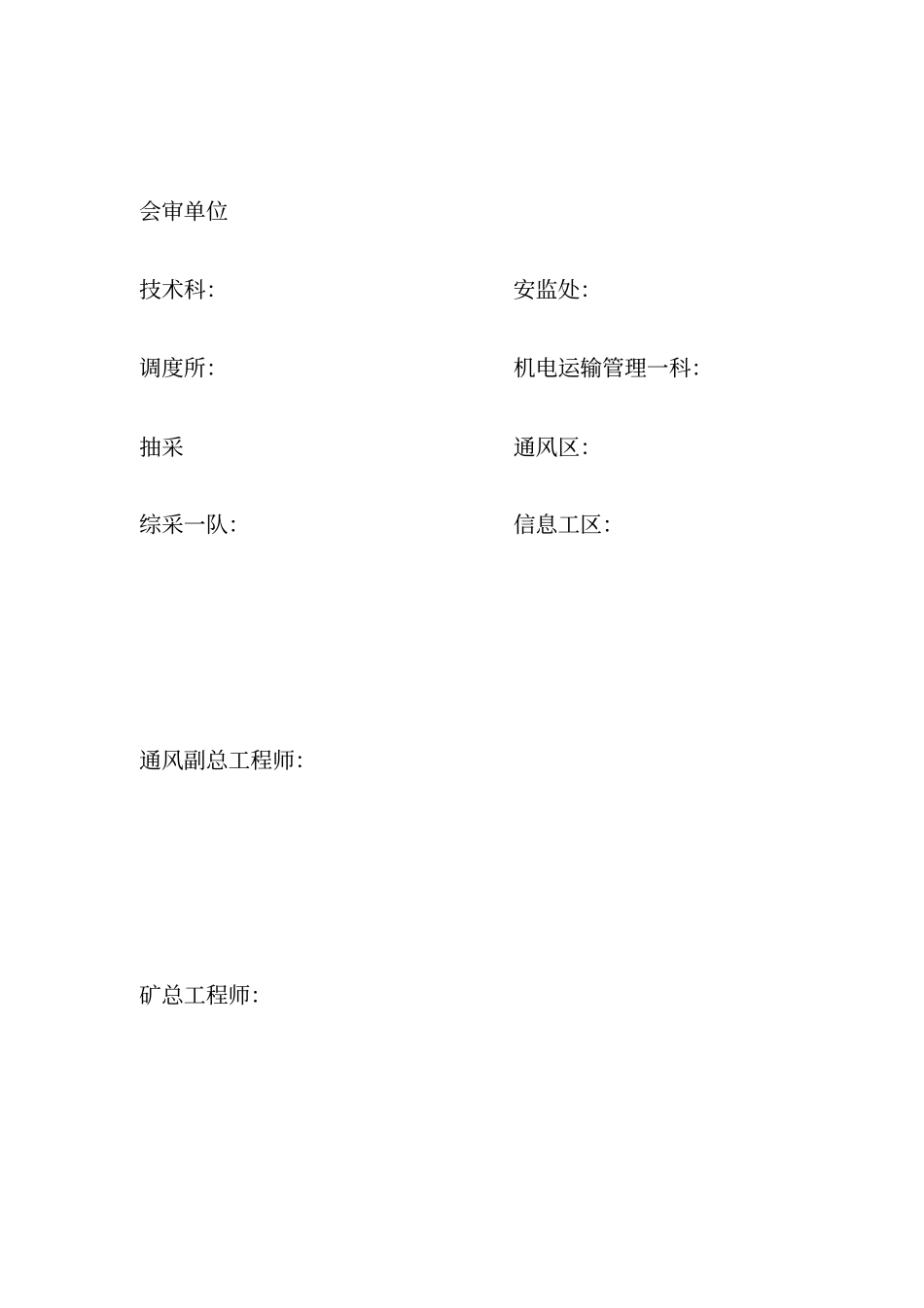

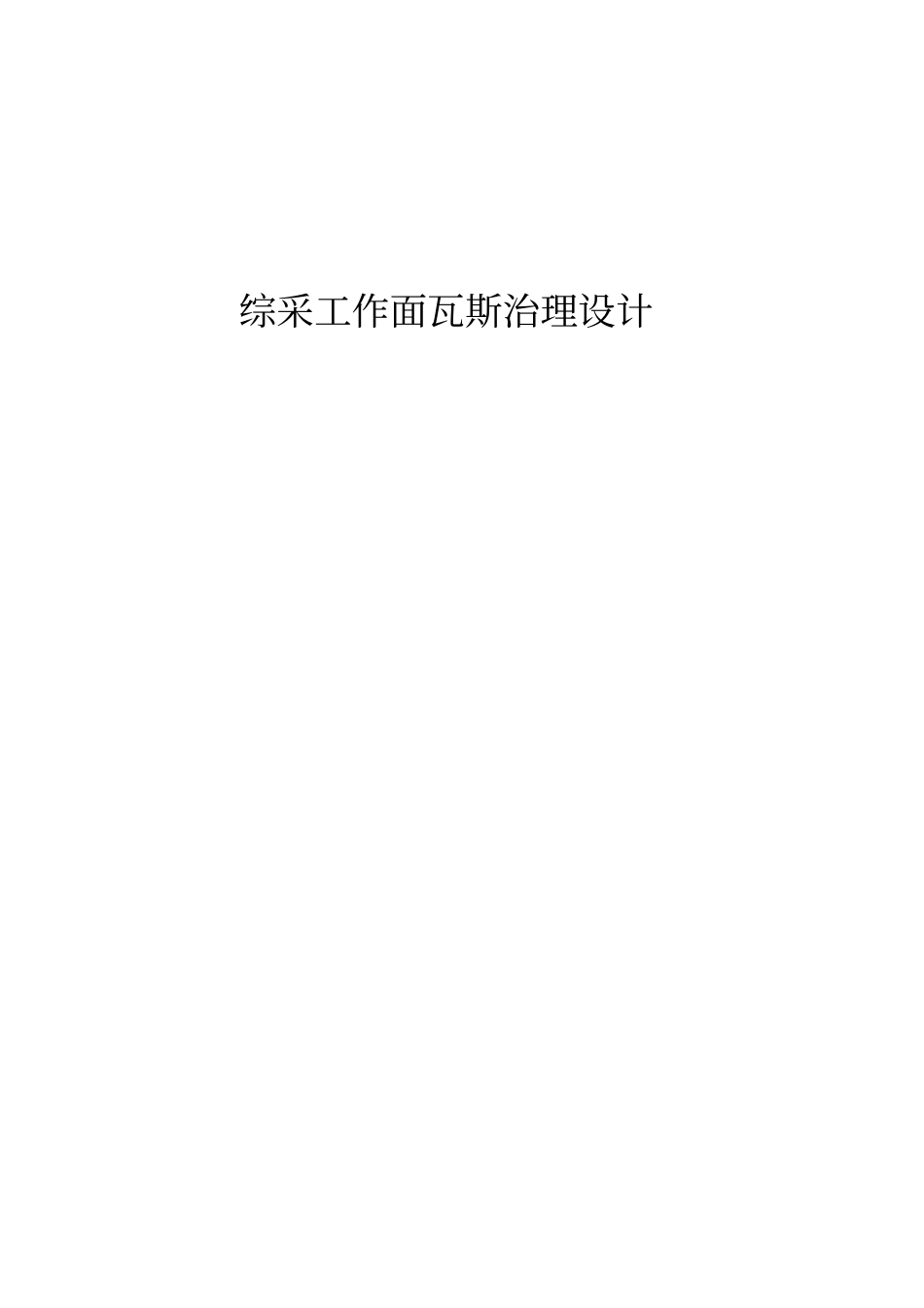

综采工作面瓦斯治理设计会审单位技术科：安监处：调度所：机电运输管理一科：抽采通风区：综采一队：信息工区：通风副总工程师：矿总工程师：会审意见2341（3）综采工作面瓦斯治理设计一、工作面概况2341(3)工作面位于F5逆断层上盘东二下部采区，东部为F5逆断层，南部为13-1煤层实体；西部为东二下山采区系统巷道，北部为2341(3)收作面；对应下部2371（1）工作面已回采（2010年10月收作）。工作面标高为-585～-638.8m，走向长1139.1～1121.1/1130.1m，倾斜宽174.5m，煤层倾角5o～16o/9o，煤层厚度4.23～6.7/5.78m，可采储量1506201.7吨；本面13-1煤层赋存稳定，13-1煤:黑色，以粉末状、片状为主，半亮型。平均厚5.78m；工作面局部发育1～2层夹矸，厚0.44～0.75m。我矿13-1煤层具有爆炸危险性和自然发火性，爆炸指数37～40%，自然发火期3～6个月。二、瓦斯涌出量计算采用分源预测法计算2341（3）工作面的瓦斯涌出量。根据公式：q=q本+q邻q本=K1*K2*K3*K4*K5*（M/m）*（X0—Xc）q邻=K6*q本式中：q—回采工作面相对瓦斯涌出量（m3/t）q本—本煤层相对瓦斯涌出量（m3/t）q邻—邻近煤层相对瓦斯涌出量（m3/t）K1—围岩瓦斯涌出系数，全部垮落法取值=1.2K2—工作面残煤瓦斯涌出系数，取值=1/工作面回采率K3—掘进工作面预排瓦斯影响系数，取值=（L-xb）/L，式中L为工作面长度，b为巷道宽度，x为预排系数，x=3～4K4—不同通风方式的瓦斯涌出系数（U型通风取值=1.0，Y型通风取值=1.3～1.5。）K5—本煤层抽采瓦斯影响系数，取值=1.1～1.5，具体：顺层孔抽采取值=1.05～1.1；老塘埋管取值=1.2～1.3；顶板或穿层钻孔取值=1.2～1.3；巷道抽采取值=1.2～1.4；综合抽采取值=1.3～1.5K6—邻近煤层抽采瓦斯综合影响系数，我矿13槽一般取0.15M、m—本煤层的煤层厚度与回采高度（m）X0、Xc—本煤层的残存瓦斯含量（m3/t），一般取Xc=0.15X0根据资料分析，2341（3）底抽巷（标高-630m）对13-1煤层实测瓦斯压力4.7Mpa，含量9.6m3/t；因该面保护层2371（1）工作面已于2010年9月收作，截止2012年3月2日，被保护层工作面2341（3）工作面的预抽率为76.7%，残余瓦斯含量4.5m3/t，残余瓦斯压力0.28Mpa，该面抽采方式为综合抽放，因此计算得出：该面瓦斯涌出量为：q本=1.2×（1/0.95）×〔（174.5-（5.4+5.4）×4）/174.5〕×1.0×1.3×（5.78/5.78）×（4.5-0.15×4.5）=4.1m3/t根据分源法分析邻近块段的瓦斯涌出量;q邻=0.15×q本1.3=0.15×4.1=0.6m3/t。q=q本+q邻=4.1+0.6=4.7m3/t。3、瓦斯涌出量预计结果①、瓦斯相对涌出量根据分源预测法计算结果，2341（3）工作面相对瓦斯涌出量为4.7m3/t。②、瓦斯绝对涌出量由于该面相对瓦斯涌出量为4.7m3/t，其回采期间的日产量计划为7000吨，因此该面瓦斯绝对涌出量预计为4.7×7000÷1440=22.8m3/min。三、通风系统1、2341（3）工作面通风路线：新鲜风流→东一大巷（东一皮-540m带机巷）→东二大巷（东二皮-540m带机巷）→东二东煤下山（东二西煤下山、东二新增轨道下山）→2341（3）顺槽→2341（3）工作面→2341（3）上风巷→东二岩石皮带机下山→东二13槽煤层回风上山（东二-500m2#回风石门）→东二-350m回风石门→新东风井。2、工作面风量计算（1）、按瓦斯涌出量计算Q采=100×q采×K采通×（1-K抽放率）÷C=100×22.8×1.3×（1-70%）÷0.51=1743(m3/min)式中:Q采——工作面所需风量m3/min；q采——工作面回风流中绝对瓦斯涌出量，取22.8m3/min;K采通——采煤工作面瓦斯涌出不均匀系数,取1.3;K抽放率——采煤工作面瓦斯抽采率,取70%计算;C——风流中瓦斯浓度,取0.51%。（2）、按工作面风速计算风量Q采=60×V采×S采=60×1.8×10=1080（m3/min）式中：Q采——按工作面温度计算所需的风量，m3/min；V采——工作面风速，m/s；S采——工作面有效通风断面，10㎡；综采工作面温度为26℃时，取风速V采=1.8m/s，S采=10m2故Q采＝60×V采×S采＝60×1.8m/s×10m2＝1080m3/min（3）、按人数计算风量Q采＝4×N＝4×75＝300m3/min式中：Q采——按工作面同时工作的最多人数计算所需的风量；N——工作面同时工作的最多人数，取75人计算。根据上面的计算，初步选定工作面风量为：Q...
