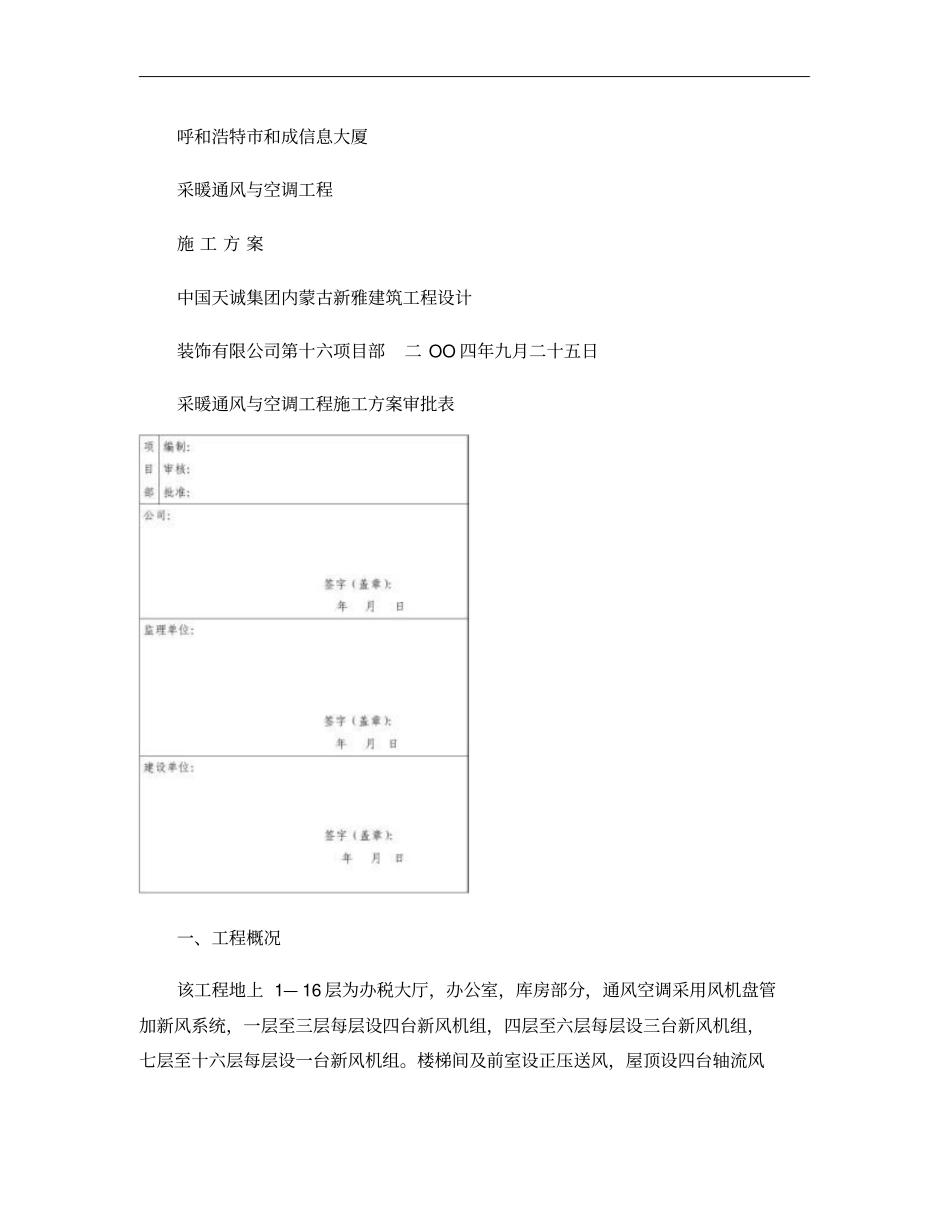

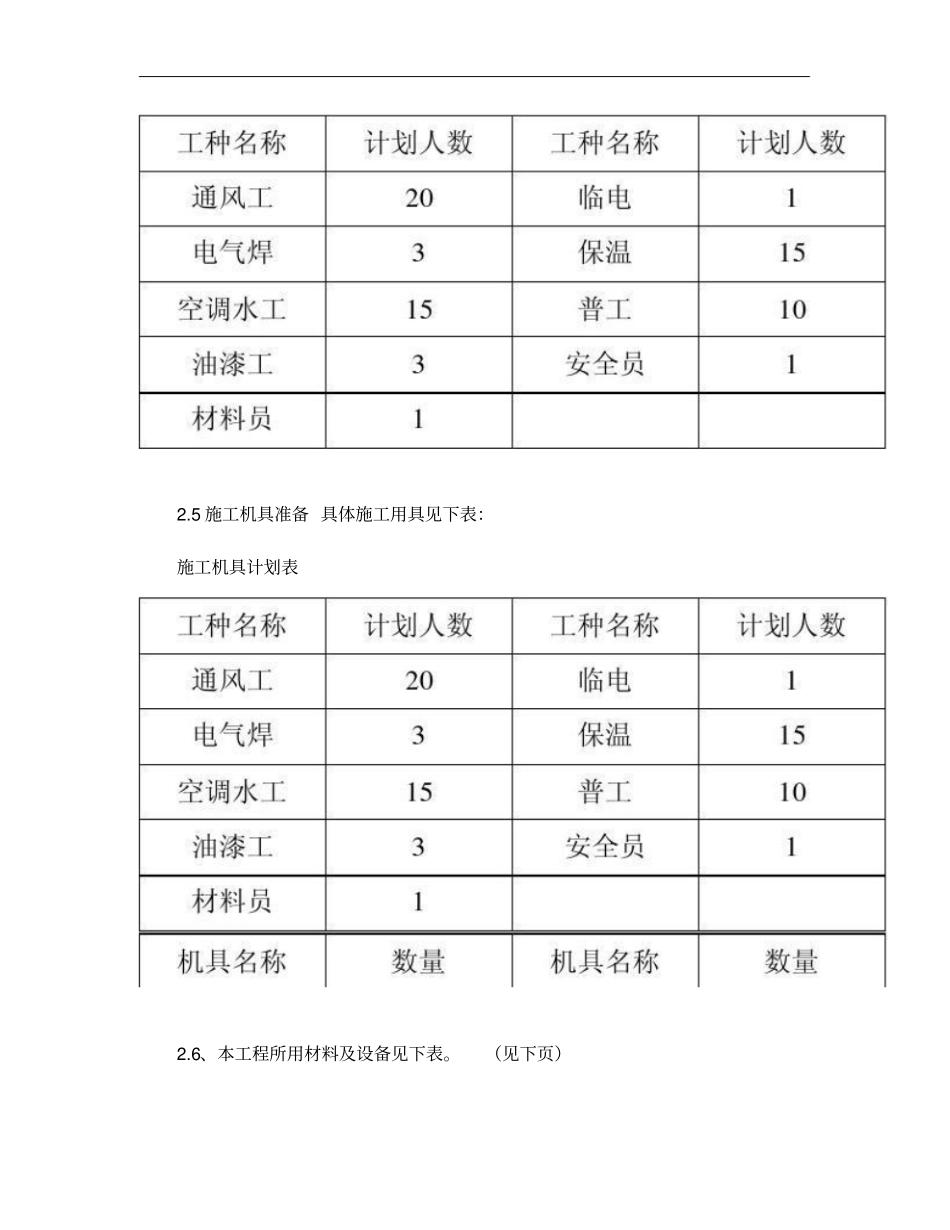

呼和浩特市和成信息大厦采暖通风与空调工程施工方案中国天诚集团内蒙古新雅建筑工程设计装饰有限公司第十六项目部二OO四年九月二十五日采暖通风与空调工程施工方案审批表一、工程概况该工程地上1—16层为办税大厅，办公室，库房部分，通风空调采用风机盘管加新风系统，一层至三层每层设四台新风机组，四层至六层每层设三台新风机组，七层至十六层每层设一台新风机组。楼梯间及前室设正压送风，屋顶设四台轴流风机两台。地下室及屋顶水箱间采用暖气片采暖。一层A区主入口采用地板辐射采暖。二、施工组织2.1劳动组织准备：本工程总承包单位为中国天诚集团内蒙古新雅建筑工程设计装饰有限责任公司第十六项目部，在总承包单位统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立质量管理体系，对工程进度、质量、造价进行严格控制，保证施工顺利进行，各专业、项目设有专业人员管理。2.2技术准备：组织技术人员熟悉施工图纸和有关设计资料，对相关的技术，经济和自然条件进行调查分析，研究可行的施工方案。针对图纸中存在的问题及时记录，为施工做出准确的，科学的技术指导。2.3施工现场准备：施工道路、施工用水、施工用电和加工场地由总承包单位统一规划，生产、办公、生活用房等临时用房由总承包单位提供。2.4本专业空调系统由厂家加工施工班组安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力安排见下表劳动力计划表2.5施工机具准备具体施工用具见下表：施工机具计划表2.6、本工程所用材料及设备见下表。（见下页）三、主要项目施工方法及要求3.1预留预埋3.1.1通风预埋、预留洞的工作跟随土建结构工程进行，主要工作为楼板剪力墙和砖墙留洞，为便于拆除预留和预埋，采用木盒预埋方式，按风管规格尺寸四边各放大100mm，固定要稳固和方整，不影响合模，拆模后应立即剔出木盒。3.1.2空调水系统需要在楼板或墙体上用钢管预埋留洞，待土建打完砼达到一定强度时将钢管松动，并在混凝土能上人的时候把钢管拔出，拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详见下表：空调水管预埋、预留洞规格表3.1.3本工程争创结构“优良”，因此预留、预埋部分需要有详细的控制方法。例如墙体上要求结构上弹控制标高线，顶板上弹控制轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘连砼，钢管应在打砼3—4h内拔出。3.1.4设备基础预埋：对于风机水泵、水箱、机组等设备待到货后核对好尺寸，方可作基础预埋，并按设计及施工规范要求施工。3.1.5由于空调水管和通风管道在穿楼板或穿墙体预留、预埋洞，需要由土建专业预留洞，暖通专业配合检验和报验，共同做好此部位预留。3.2.1施工技术人员要认真审图，分清不同用途管径采用不同壁厚的无机玻璃钢制作风管，用料规格符合施工规范（GB50243—2002）及设计要求，板材厚度如下表：通风板材厚度表3.2.2通风工程制作工艺流程领料配模板成型检验安装3.2.3法兰制作本工程采用无机玻璃制作连接方式应符合下列规定：无机玻璃钢风管法规格（㎜）3.2.4、本工程地下室排风系统及主楼防排烟系统的风管采用镀锌钢板制作，用料规格符合施工规范，（GB50243—2002）及设计要求，板材厚度如下表：3.2.4.1镀锌钢板通风制作工艺流程：领料→下料→剪切→咬口制作→风管折方→成型→法兰下料→打铆钉孔→焊接→打螺栓孔→刷漆→翻边→检验→安装。3.2.4.2法兰制作工程630以上的风管采用角钢法兰连接方式，630mm以下风管采用插条连接方式，插条四周要求打高分子密封胶。风管使用法兰连接方式及用料如下表：矩形风管法兰用料表3.3风管加工质量要求3.3.1玻璃钢风管的规格尺寸必须符合设计要求。玻璃钢风管表面应光洁、无裂纹、无明显泛霜和分层现象；镀锌风管交缝必须紧密，宽度均匀，无孔洞、半咬口和胀裂等缺陷。3.3.2风管的外形尺寸偏差应符合规范规定（GB50243—2002—4.3.7表）3.3.3镀锌钢板风管法兰焊接要求平整，不大于1mm，对角不大于3mm，边长不大于3mm，铝铆钉孔应不大于130mm，螺栓孔应不大于150mm，以上数据都在允许偏差范围内，焊完法兰后先除去焊药再刷防锈漆。3.3.4风管加工板材剪切必须进行下料的复...
