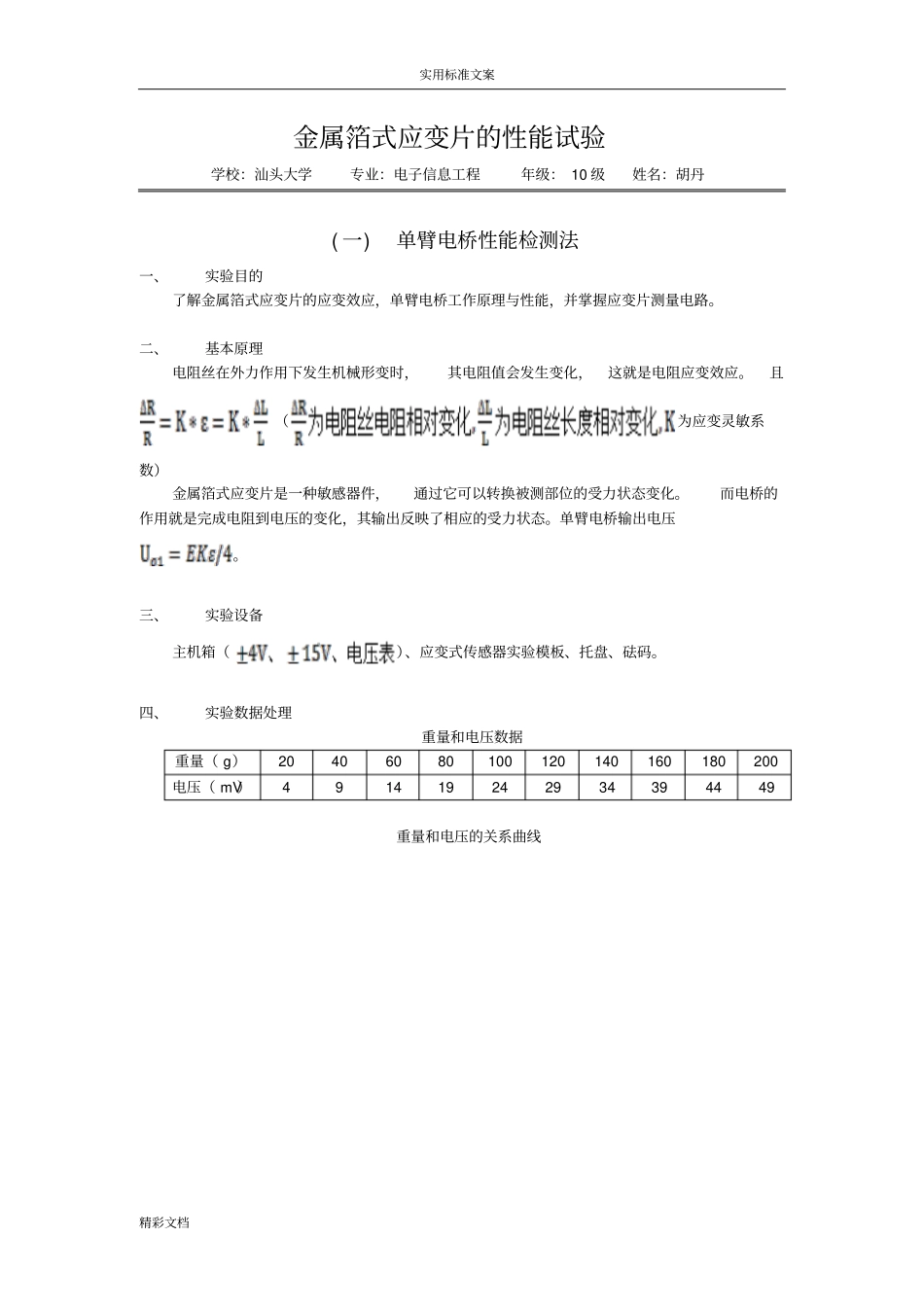

实用标准文案精彩文档金属箔式应变片的性能试验学校：汕头大学专业：电子信息工程年级：10级姓名：胡丹(一)单臂电桥性能检测法一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理与性能，并掌握应变片测量电路。二、基本原理电阻丝在外力作用下发生机械形变时，其电阻值会发生变化，这就是电阻应变效应。且（为应变灵敏系数）金属箔式应变片是一种敏感器件，通过它可以转换被测部位的受力状态变化。而电桥的作用就是完成电阻到电压的变化，其输出反映了相应的受力状态。单臂电桥输出电压。三、实验设备主机箱（）、应变式传感器实验模板、托盘、砝码。四、实验数据处理重量和电压数据重量（g）20406080100120140160180200电压（mV）491419242934394449重量和电压的关系曲线实用标准文案精彩文档1.计算单臂测量系统的灵敏度S：的平均值为：灵敏度2.计算非线性误差：这里以理论拟合直线，即以输出0%为起点，满量程输出（此处为49mV）的100%作终点的直线（）为基准直线。如上图所示，可以看出，当砝码总重20g时取得最大偏差。而，所以，。五、思考题1.单臂电桥时，作为桥臂电阻应变片应选用：（1）正（受拉）应变片（2）负（受压）（3）正、负应变片均可以？答：正、负应变片均可以。当采用负应变片时，得到的电压是负值。2.查阅传感器的相关资料，概述衡量传感器的性能特性都有哪些指标？实用标准文案精彩文档答：静态特性：线性度、迟滞、重复性、阈值、灵敏度、稳定性、噪声、漂移；动态特性：时间常数、阻尼系数、固有频率。(二)半桥性能检测法一、实验目的比较半桥与单臂电桥的不同性能，了解其特点。二、基本原理不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性误差也可以消除。当应变片阻值和应变量相同时，其桥路输出电压。三、实验设备主机箱（）、应变式传感器实验模板、托盘、砝码。四、实验数据处理重量和电压数据重量（g）20406080100120140160180200电压（mV）112130405060708090100重量和电压的关系曲线1.计算单臂测量系统的灵敏度S：的平均值为：实用标准文案精彩文档灵敏度2.计算非线性误差：这里以理论拟合直线，即以输出0%为起点，满量程输出（此处为100mV）的100%作终点的直线（）为基准直线。如上图所示，可以看出，当砝码总重20g时取得最大偏差。而，所以，。五、思考题1.半桥测量时两个不同受力状态的电阻应变片接入电桥时，应放在：（1）对边；（2）邻边。答：邻边。2.桥路（差动电桥）测量时存在非线性误差，是因为：（1）电桥测量原理上存在非线性；（2）应变片应变效应是非线性的；（3）调零值不是真正为零。答：调零值不是真正为零。(三)全桥性能检测法一、实验目的了解全桥测量电路的优点。二、基本原理全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。当应变片初始阻值：，其变化值时，其桥路输出电压。其输出灵敏度比半桥电路又提高了一倍，非线性误差和温度误差均得到改善。三、实验设备主机箱（）、应变式传感器实验模板、托盘、砝码。实用标准文案精彩文档四、实验数据处理重量和电压数据重量（g）20406080100120140160180200电压（mV）2040597999119138158178197重量和电压的关系曲线1.计算单臂测量系统的灵敏度S：的平均值为：灵敏度2.计算非线性误差：这里以理论拟合直线，即以输出0%为起点，满量程输出（此处为197mV）的100%作终点的直线（）为基准直线。如上图所示，分析数据和可以得到，当砝码总重120g时取得最大偏差。实用标准文案精彩文档而，所以，。五、思考题1.测量中，当两组对边（为对边）电阻值相同时，即，，而时，是否可以组成全桥：（1）可以；（2）不可以。答：不可以。(四)直流全桥的应用—电子秤实验一、实验目的了解全桥测量电路的优点。二、实验设备主机箱（）、应变式传感器实验模板、托盘、砝码。三、实验数据处理重量和电压数据重量（g）20406080100120140160180200电压（mV）20406080100120140160180200重量和电压的关系曲线1.计算单臂测量系统的灵敏度S：实用标准文案精彩文档的平均值为：灵敏度2.计算非线性误差：这里以理论拟合直线，即以输出0%...
