金银参考资料分析方法合质金分析VIP免费

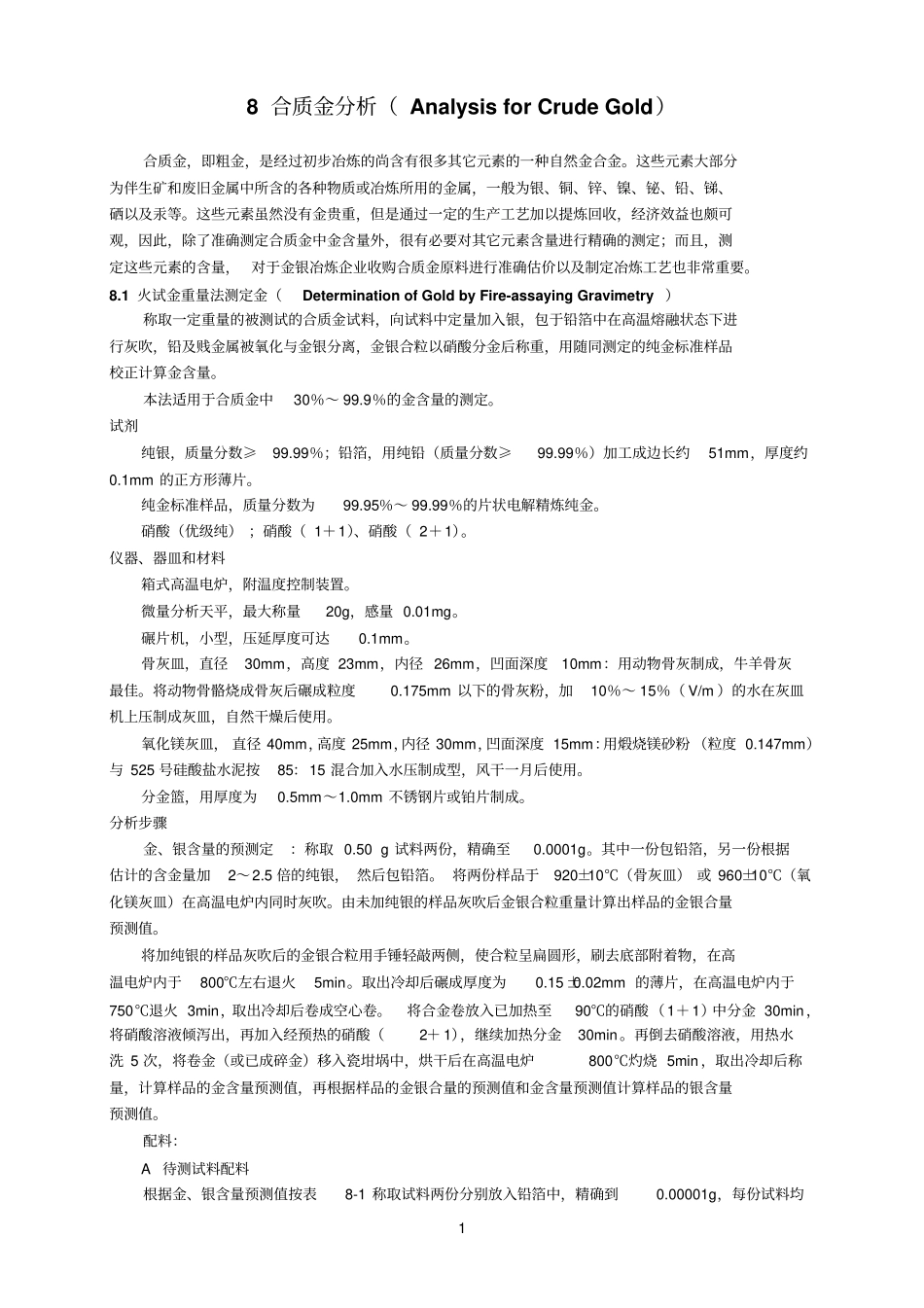

18合质金分析（AnalysisforCrudeGold）.................................错误！未定义书签。8.1火试金重量法测定金（DeterminationofGoldbyFire-assayingGravimetry）错误！未定义书签。8.2银的测定（DeterminationofSilvercontent）.............................................错误！未定义书签。8.2.1EDTA滴定法测定银（DeterminationofSilvercontentbyEDTATitration）错误！未定义书签。8.2.2火试银法测定银（DeterminationofSilvercontentbyFire-assayingMethod）错误！未定义书签。8.2.3重量法测定银（DeterminationofSilvercontentbyGravimetry）错误！未定义书签。8.34-甲基-2-戊酮萃取分离－EDTA滴定法测定锌（DeterminationofZinccontentbyEDTATitrationafterMethylIsobutylKetoneExtractionafterSeparationofGoldandSilver）错误！未定义书签。8.4碘量法测定铜（DeterminationofCoppercontentbyIodometry）.............错误！未定义书签。8.5EDTA滴定法测定铅（DeterminationofLeadcontentbyEDTATitration）错误！未定义书签。8.6冷原子吸收光谱法测定汞（DeterminationofMercurybyColdVapourAtomicAbsorptionSpectrometry）.....................................................................................................错误！未定义书签。18合质金分析（AnalysisforCrudeGold）合质金，即粗金，是经过初步冶炼的尚含有很多其它元素的一种自然金合金。这些元素大部分为伴生矿和废旧金属中所含的各种物质或冶炼所用的金属，一般为银、铜、锌、镍、铋、铅、锑、硒以及汞等。这些元素虽然没有金贵重，但是通过一定的生产工艺加以提炼回收，经济效益也颇可观，因此，除了准确测定合质金中金含量外，很有必要对其它元素含量进行精确的测定；而且，测定这些元素的含量，对于金银冶炼企业收购合质金原料进行准确估价以及制定冶炼工艺也非常重要。8.1火试金重量法测定金（DeterminationofGoldbyFire-assayingGravimetry）称取一定重量的被测试的合质金试料，向试料中定量加入银，包于铅箔中在高温熔融状态下进行灰吹，铅及贱金属被氧化与金银分离，金银合粒以硝酸分金后称重，用随同测定的纯金标准样品校正计算金含量。本法适用于合质金中30％～99.9％的金含量的测定。试剂纯银，质量分数≥99.99％；铅箔，用纯铅（质量分数≥99.99％）加工成边长约51mm，厚度约0.1mm的正方形薄片。纯金标准样品，质量分数为99.95％～99.99％的片状电解精炼纯金。硝酸（优级纯）；硝酸（1＋1）、硝酸（2＋1）。仪器、器皿和材料箱式高温电炉，附温度控制装置。微量分析天平，最大称量20g，感量0.01mg。碾片机，小型，压延厚度可达0.1mm。骨灰皿，直径30mm，高度23mm，内径26mm，凹面深度10mm：用动物骨灰制成，牛羊骨灰最佳。将动物骨骼烧成骨灰后碾成粒度0.175mm以下的骨灰粉，加10％～15％（V/m）的水在灰皿机上压制成灰皿，自然干燥后使用。氧化镁灰皿，直径40mm，高度25mm，内径30mm，凹面深度15mm：用煅烧镁砂粉（粒度0.147mm）与525号硅酸盐水泥按85：15混合加入水压制成型，风干一月后使用。分金篮，用厚度为0.5mm～1.0mm不锈钢片或铂片制成。分析步骤金、银含量的预测定：称取0.50g试料两份，精确至0.0001g。其中一份包铅箔，另一份根据估计的含金量加2～2.5倍的纯银，然后包铅箔。将两份样品于920±10℃（骨灰皿）或960±10℃（氧化镁灰皿）在高温电炉内同时灰吹。由未加纯银的样品灰吹后金银合粒重量计算出样品的金银合量预测值。将加纯银的样品灰吹后的金银合粒用手锤轻敲两侧，使合粒呈扁圆形，刷去底部附着物，在高温电炉内于800℃左右退火5min。取出冷却后碾成厚度为0.15±0.02mm的薄片，在高温电炉内于750℃退火3min，取出冷却后卷成空心卷。将合金卷放入已加热至90℃的硝酸（1＋1）中分金30min，将硝酸溶液倾泻出，再加入经预热的硝酸（2＋1），继续加热分金30min。再倒去硝酸溶液，用热水洗5次，将卷金（或已成碎金）移入瓷坩埚中，烘干后在高温电炉800℃灼烧5min，取出冷却后称量，计算样品的金含量预测值，再根据样品的金银合量的预测值和金含量预测值计算样...
