钢屋架制作与安装施工方案VIP免费

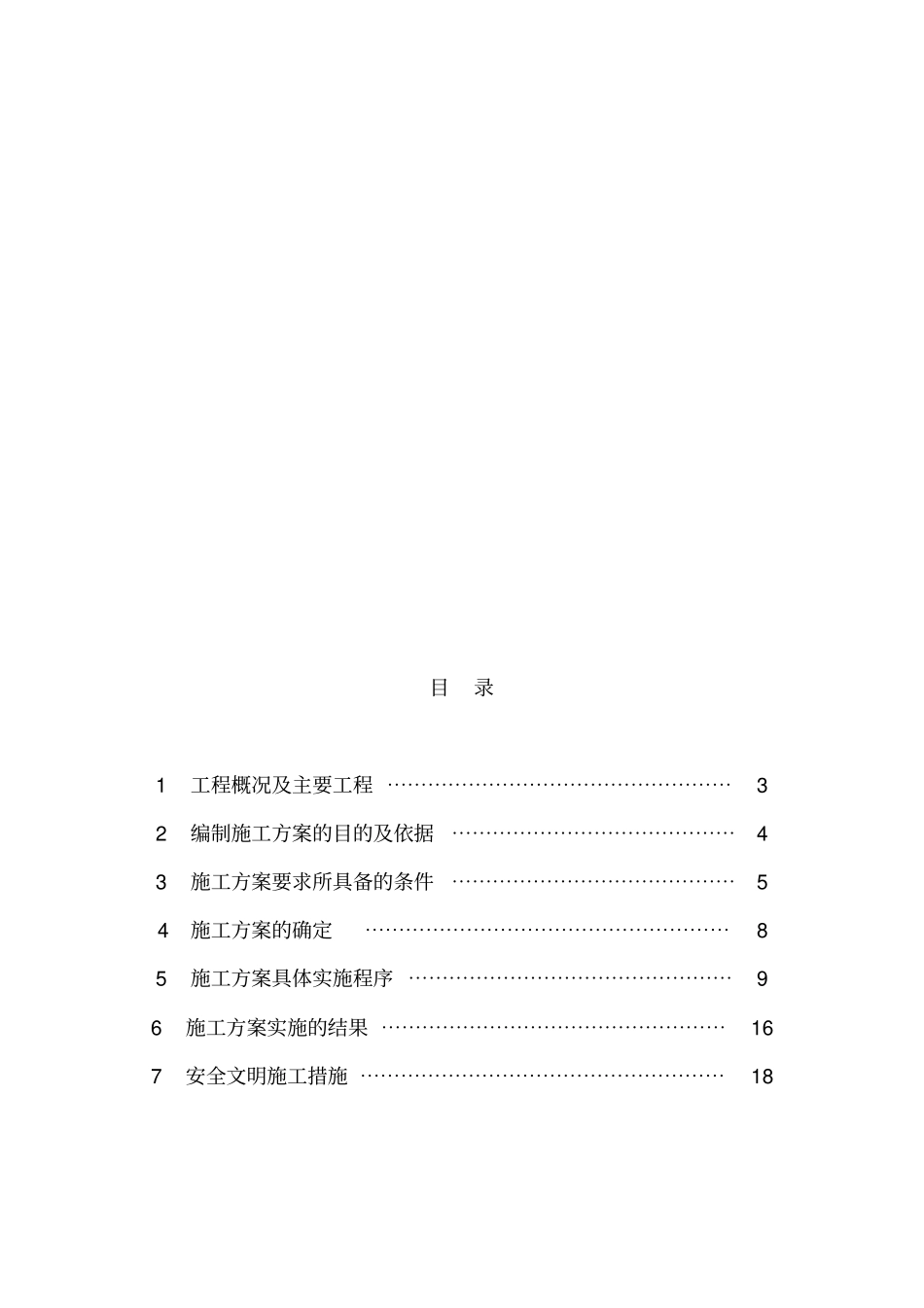

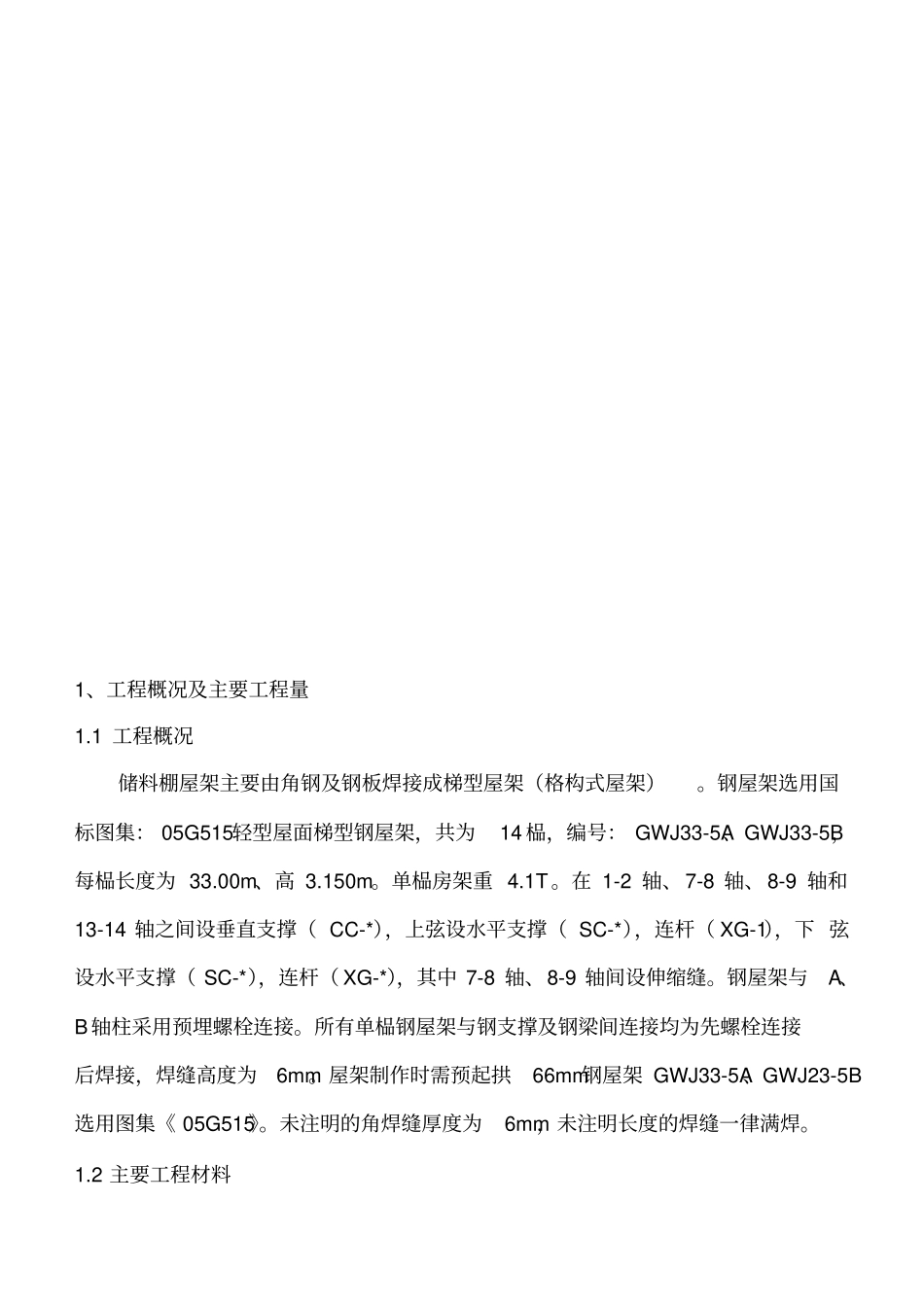

丰县城乡生活垃圾焚烧发电项目储料棚钢结构制作与安装施工方案2015年8月目录1工程概况及主要工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32编制施工方案的目的及依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43施工方案要求所具备的条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54施工方案的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85施工方案具体实施程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯96施工方案实施的结果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯167安全文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯181、工程概况及主要工程量1.1工程概况储料棚屋架主要由角钢及钢板焊接成梯型屋架（格构式屋架）。钢屋架选用国标图集：05G515轻型屋面梯型钢屋架，共为14榀，编号：GWJ33-5A、GWJ33-5B，每榀长度为33.00m、高3.150m。单榀房架重4.1T。在1-2轴、7-8轴、8-9轴和13-14轴之间设垂直支撑（CC-*），上弦设水平支撑（SC-*），连杆（XG-1），下弦设水平支撑（SC-*），连杆（XG-*），其中7-8轴、8-9轴间设伸缩缝。钢屋架与A、B轴柱采用预埋螺栓连接。所有单榀钢屋架与钢支撑及钢梁间连接均为先螺栓连接后焊接，焊缝高度为6mm。屋架制作时需预起拱66mm钢屋架GWJ33-5A、GWJ23-5B选用图集《05G515》。未注明的角焊缝厚度为6mm，未注明长度的焊缝一律满焊。1.2主要工程材料钢屋架钢材量见下表：序号名称构件号主要材料材质1屋架GWJ33-5L160*100*12、L125*80*12、L56*5、L100*7、L80*6、筋板8、10、12、20Q235B2垂直支撑CC29-30L90*6、L50*5，筋板8Q235B3水平支撑SC67L100*63*6，筋板8Q235B4系杆XG10L90*6、筋板8Q235B5檩条HL9-5高频H型钢Q235B6撑杆C132*2（焊管）Q235B7拉条T112（圆钢）Q235B8斜拉条T612（圆钢）Q235B9柱间支撑ZC1L180*12、L100*10，筋板14Q235B10行车梁HDLM9-8HN700*300*13*24Q345B11联系梁LXL-1HN446*199*8*12Q235B2、施工方案编制目的及依据：2.1编制目的为保证各分项工程的施工质量，及合理组织施工。在本施工方案中对各分项工程的施工方法、施工技术措施、质量标准、安全技术措施都做了明确的说明，要求施工人员在施工中必须严格执行，以确保各分项工程施工安全、高质量、高效率实施。2.2编制依据1、根据甲方设计图纸和招标文件的要求。2、对该工程的施工质量、施工工期和进度计划、施工方法、施工安全、施工组织机构、施工平面布置及文明施工等要求。3、公司有关施工组织、施工质量、安全生产、技术管理文件和装备水平、施工能力及多年来施工类似工程所积累的管理经验和施工技术。4、依据现行的钢结构施工的有关规范要求及行业标准。《钢结构工程施工质量验收规范》（GB50205-2001）《建筑钢结构焊接技术规程》（JGJ81-2002）《低合金高强度结构钢》（GB/T1591-1994）《碳素结构钢》（GB/T700-88）《优质碳素结构钢钢号及一般技术条件》（GB699-88）《工程测量规范》（GB50026-93）《钢结构高强螺栓连接设计、施工及验收规程》（JGJ82-91）《气焊、手工电弧焊及气保护焊缝坡口的基本形式与尺寸》（GB985-88）《埋弧焊缝坡口的基本形式与尺寸》（GB986-88）《钢结构焊缝外形尺寸》（GB5777-96）《钢焊缝手工超声波探伤方法及探伤结果分级》（GB11345-89）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）《碳钢焊条》（GB/T5117-1995）《低合金钢焊条》（GB/T5118-2006）《二氧化碳气体保护焊用焊丝》（GB/T8110-1995）《碳素钢埋弧焊用焊剂》（GB5293-85）《低合金埋弧焊用焊剂》（GB12470-2003）《熔化焊用钢丝》（GB/T14957-1994）《焊工技术考试规程》（JG/T50822-96）《建筑防腐工程施工及验收规范》（GB50212-91）《建筑防腐蚀工程质量检验评定标准》（GB50224-95）《建筑机械使用安全技术规程》（JGJ33-86）《施工现场临时用电安全技术规范》（JGJ46—2005）《钢结构制作安装施工规程》（YB9254-1995）《钢结构、管道涂装技术规程》（YB/T9256-1996）《建筑施工高处作业安全技术规范》（JGJ80-91）《压型金属板设计施工规》（YBJ216-88）《冷弯薄壁型钢结构技术规范》（GB50018-2002）3、施工方案要求所具备的条件3.1施工条件3.1.1施工图纸会审完毕，涉及问题得到明确。3.1.2施工...
