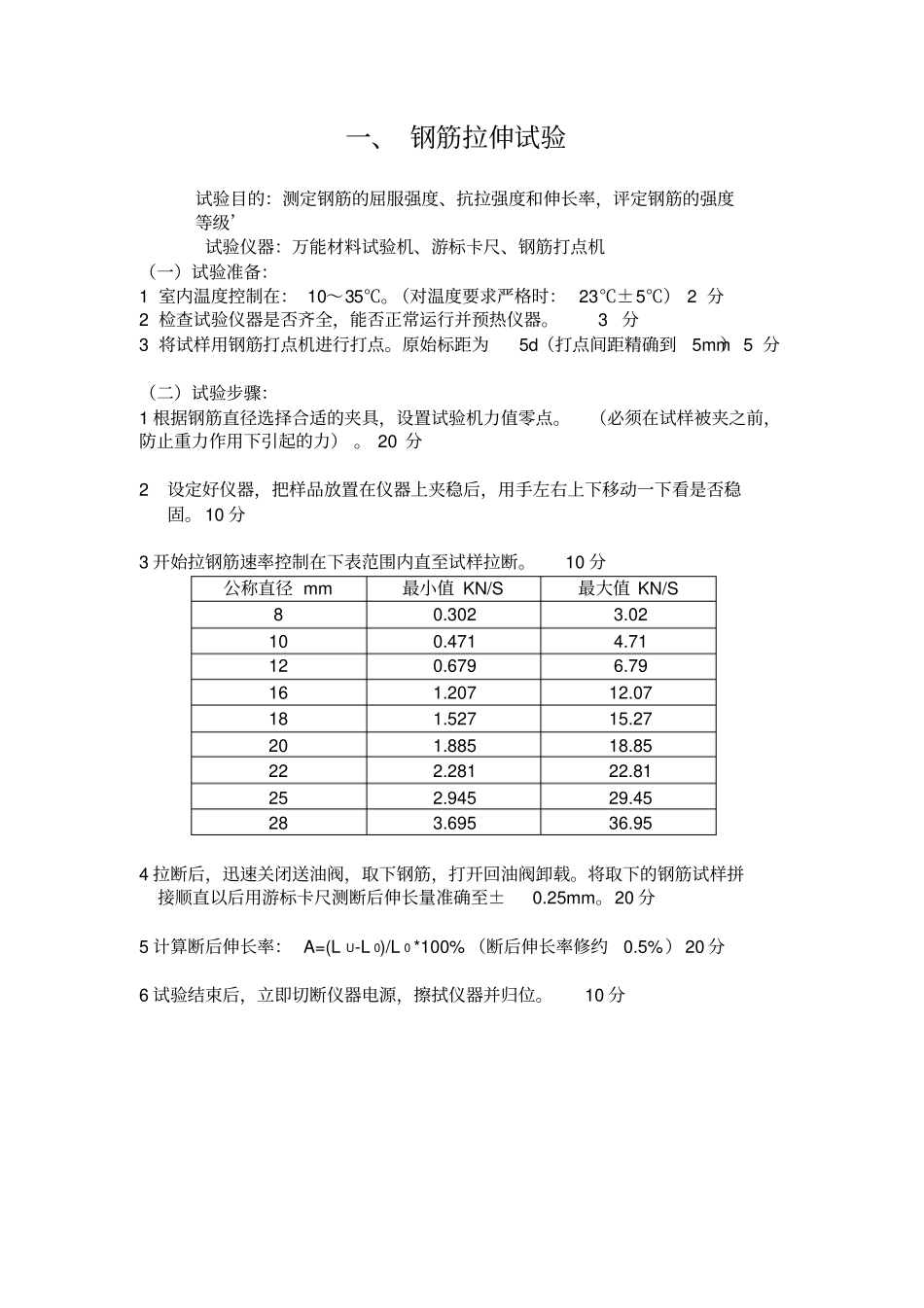

一、钢筋拉伸试验试验目的：测定钢筋的屈服强度、抗拉强度和伸长率，评定钢筋的强度等级’试验仪器：万能材料试验机、游标卡尺、钢筋打点机（一）试验准备：1室内温度控制在：10～35℃。（对温度要求严格时：23℃±5℃）2分2检查试验仪器是否齐全，能否正常运行并预热仪器。3分3将试样用钢筋打点机进行打点。原始标距为5d（打点间距精确到5mm）5分（二）试验步骤：1根据钢筋直径选择合适的夹具，设置试验机力值零点。（必须在试样被夹之前，防止重力作用下引起的力）。20分2设定好仪器，把样品放置在仪器上夹稳后，用手左右上下移动一下看是否稳固。10分3开始拉钢筋速率控制在下表范围内直至试样拉断。10分公称直径mm最小值KN/S最大值KN/S80.3023.02100.4714.71120.6796.79161.20712.07181.52715.27201.88518.85222.28122.81252.94529.45283.69536.954拉断后，迅速关闭送油阀，取下钢筋，打开回油阀卸载。将取下的钢筋试样拼接顺直以后用游标卡尺测断后伸长量准确至±0.25mm。20分5计算断后伸长率：A=(LU-L0)/L0*100%（断后伸长率修约0.5%）20分6试验结束后，立即切断仪器电源，擦拭仪器并归位。10分二、钢筋弯曲试验步骤：试验目的：冷弯试验是用以检查钢材承受规定弯曲变形的能力，观察其缺陷。1）试样长度根据仪器设备确定，一般为5d+150mm，d为公称直径2）选择钢筋冷弯头（若下表），安装冷弯头牌号公称直径弯芯直径HRB335HRBF3356-253d28-404d＞40-505dHRB400HRBF4006-254d28-405d＞40-506dHRB500HRBF5006-255d28-406d＞40-507d对于光圆钢筋弯心直径：D=d3）选择支辊间距离：（此间距在试验期间应保持不变）L=（D+3a）±a/2a----公称直径，D----弯芯直径（一）试验准备：1室内温度控制在：10～35℃。（对温度要求严格时：23℃±5℃）5分。2检查试验仪器是否正常运行并预热仪器。5分二）试验步骤：1根据上面内容选择好冷弯压头，10分2计算并调好间距，把样品放在支辊正中间。样品中心与冷弯头对准。45分3调整冷弯头，使其刚好与样品接触，数值清零后，开始加压。试验速率控制在（1±0.2）mm/s15分5冷弯至要求的角度后，停止加压，松油。取出样品，察看弯曲最大部分有无裂缝、起层剥落状况，判定是否合格10分6试验结束后，立即切断仪器电源，擦拭仪器并归位。10分HRB400技术要求:1.钢筋的实测抗拉强度与屈服强度的比值不小于1.252.钢筋的实测屈服强度与规范值规定的屈服强度不大于1.33.钢筋的最大力的总伸长率不小于9%牌号屈服强度ReLMPa极限抗拉RmMPa断后伸长率A%断后总伸长率AgT%HRB335/HRBF335335455177.5HRB400/HRBF40040054016HRB500/HRBF500500630153、通过钢筋的直径，选择合适的试验仪器（选着仪器最大量程在20%-80%之间）钢筋取样的长度：钢筋公称直径试样夹具之间的最小自由长度d≤25350mm25＜d≤32400mm32＜d≤50500mm.
