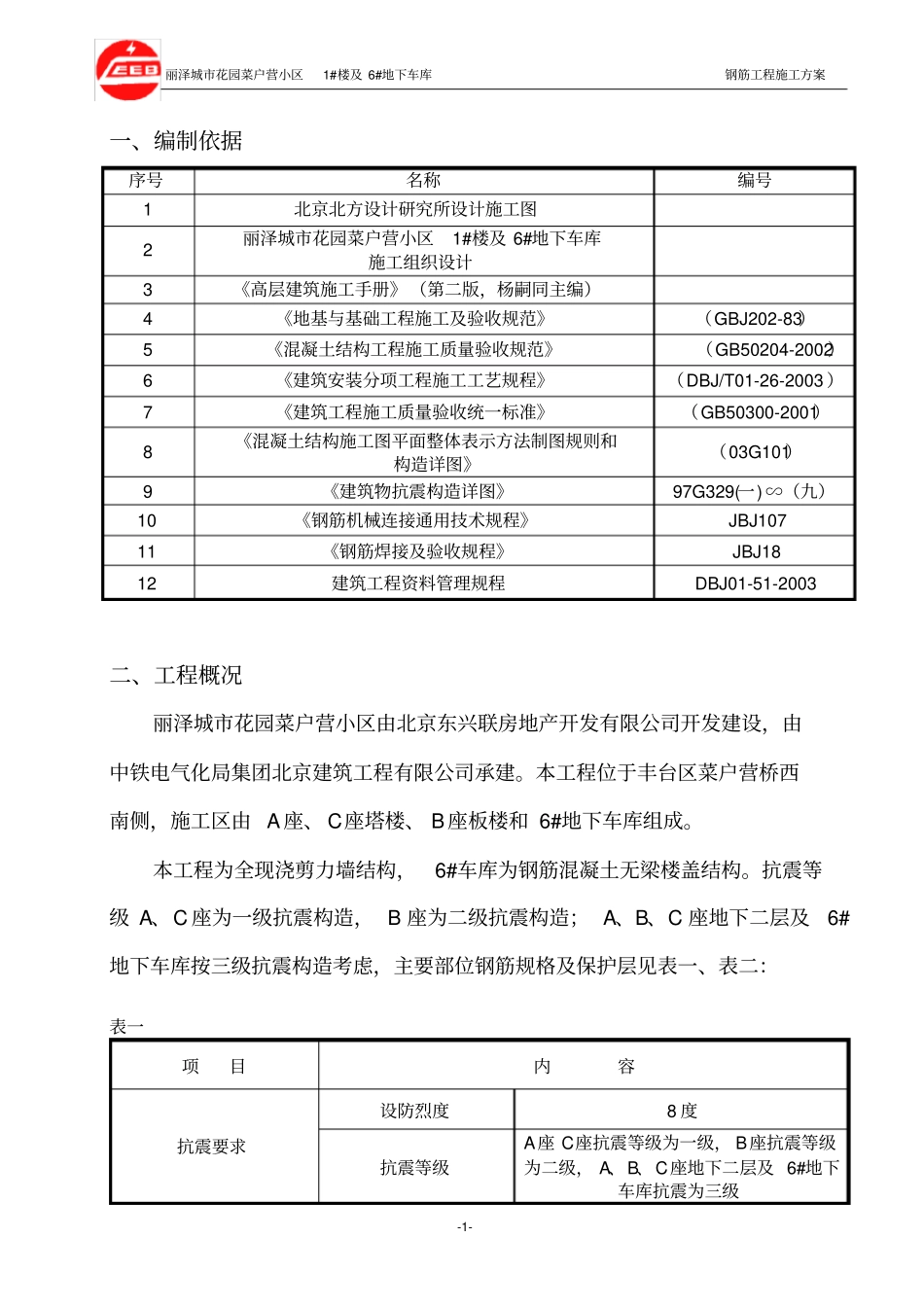

丽泽城市花园菜户营小区1#楼及6#地下车库钢筋工程施工方案-1-一、编制依据序号名称编号1北京北方设计研究所设计施工图2丽泽城市花园菜户营小区1#楼及6#地下车库施工组织设计3《高层建筑施工手册》（第二版，杨嗣同主编）4《地基与基础工程施工及验收规范》（GBJ202-83）5《混凝土结构工程施工质量验收规范》（GB50204-2002）6《建筑安装分项工程施工工艺规程》（DBJ/T01-26-2003）7《建筑工程施工质量验收统一标准》（GB50300-2001）8《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101）9《建筑物抗震构造详图》97G329(一)∽（九）10《钢筋机械连接通用技术规程》JBJ10711《钢筋焊接及验收规程》JBJ1812建筑工程资料管理规程DBJ01-51-2003二、工程概况丽泽城市花园菜户营小区由北京东兴联房地产开发有限公司开发建设，由中铁电气化局集团北京建筑工程有限公司承建。本工程位于丰台区菜户营桥西南侧，施工区由A座、C座塔楼、B座板楼和6#地下车库组成。本工程为全现浇剪力墙结构，6#车库为钢筋混凝土无梁楼盖结构。抗震等级A、C座为一级抗震构造，B座为二级抗震构造；A、B、C座地下二层及6#地下车库按三级抗震构造考虑，主要部位钢筋规格及保护层见表一、表二：表一项目内容抗震要求设防烈度8度抗震等级A座C座抗震等级为一级，B座抗震等级为二级，A、B、C座地下二层及6#地下车库抗震为三级丽泽城市花园菜户营小区1#楼及6#地下车库钢筋工程施工方案-2-钢筋类型基础底板Φ32、Φ28、Φ25、Φ20地下一、二层Φ32、Φ25、Φ22、Φ20、Φ18、Φ16、Φ14、Φ12、φ12、φ10、φ8、φ6墙体Φ12、φ12、φ10、φ8、φ6顶板Φ12、φ12、φ10、φ8暗柱、梁Φ25、Φ22、Φ20、Φ18、Φ16、Φ12、φ12、φ10、φ8车库Φ25、Φ22、Φ20、Φ18、Φ16、Φ14、Φ12、φ12、φ10、φ8、φ6钢筋接头形式电渣压力焊加强层以上暗柱钢筋≥Φ16直螺纹连接基础底板钢筋、加强层暗柱钢筋≥Φ18、搭接墙、顶板结构断面尺寸（标准层以上主要部位）外墙厚度300、250、200内墙厚度250、200梁断面尺寸250×1300（1400、400、730、480、620）、300×1300、200×400（730、480、620、1300、850、1400、500、680、470、780、860、830、480、810、620、880、1200）楼板厚度100、110、120、130、140、150、地下180、350表二纵向受力钢筋的混凝土保护层厚度（且不应小于钢筋直径）环境类别基础底板板底板、墙梁柱一152530二b40253535其余钢筋的混凝土保护层厚度环境类别板、墙的分布钢筋梁、柱中箍筋和构造钢筋一1015二b1515因本工程质量目标高，要求严，在施工中应严格执行现行施工及验收规范，并应按照创“结构长城杯”的高标准要求进行施工。丽泽城市花园菜户营小区1#楼及6#地下车库钢筋工程施工方案-3-三、施工安排1、施工部位及工期要求部位时间开始时间结束时间备注基础底板2004年11月4日2004年11月17日±0.00以下2004年11月20日2005年1月3日±0.00以上2005年3月1日2005年9月8日2、劳动组织及责任分工1）项目部钢筋负责人：钢筋工长宋宝文，负责钢筋后台加工、现场绑扎、质量核查等全部工作。2）工人数量及分工：项目A座B座C座后台加工20人15人20人现场绑扎30人25人30人合计140人四、施工准备1、技术准备1）组织工程技术相关人员认真校核图纸，确定钢筋连接方案和编制钢筋工程施工方案。2）组织学习有关施工技术规程、施工验收规范。3）研究钢筋绑扎方法，进行技术交底。丽泽城市花园菜户营小区1#楼及6#地下车库钢筋工程施工方案-4-2、钢筋加工主要机具设备弯曲机GW-40台4切断机GJ-40台4卷扬机JJK5台1钢筋调直机4-14台1电焊机BX1-500台5切割机JG-400台4直螺纹滚丝机GY-40C台43、材料准备1）接到图纸后首先由钢筋工长将本工程所需钢筋备料计划报材料室。2）钢筋进场时需附有厂家的质量证明书（材质单）和产品检验合格报告，并且按规定及时取样复试并填写原材料进场检验报告和产品接收记录。3）结构承重钢筋取样时见证取样率不低于30%。本工程抗震设防烈度为8度，应验算钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，钢筋的屈服强度实测值与钢筋强度标准值的比值（屈强比）不应大于1.3。4...
