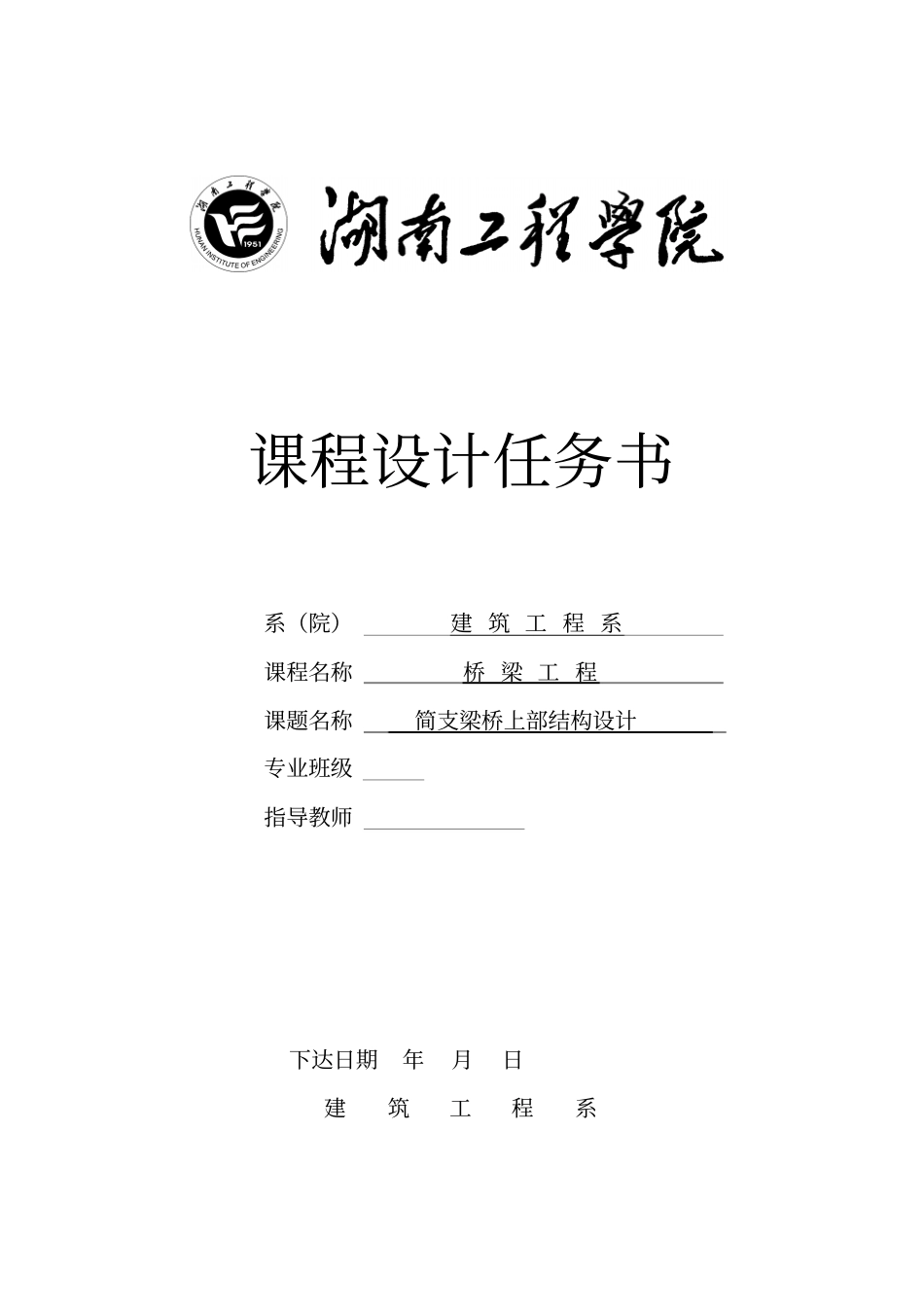

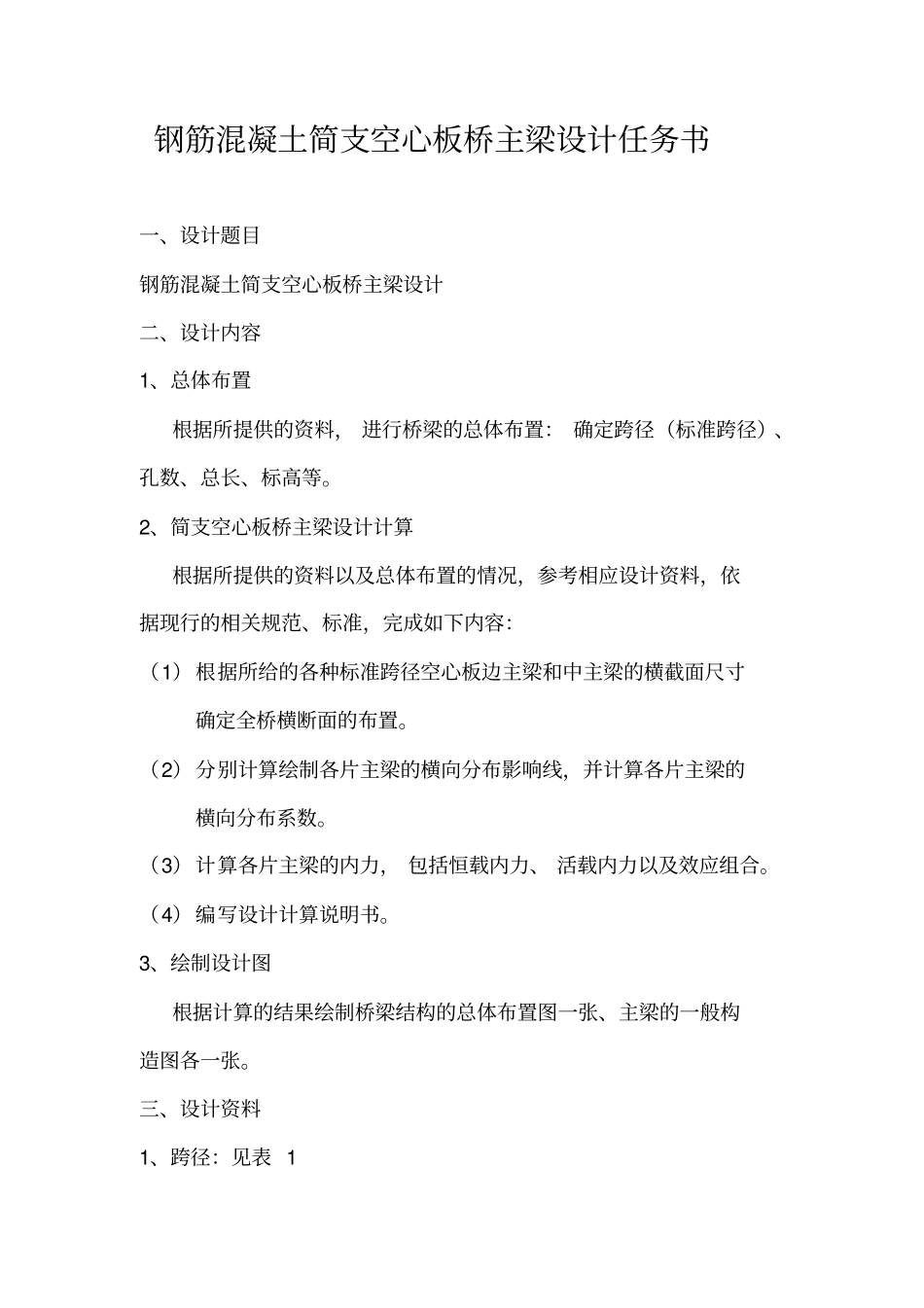

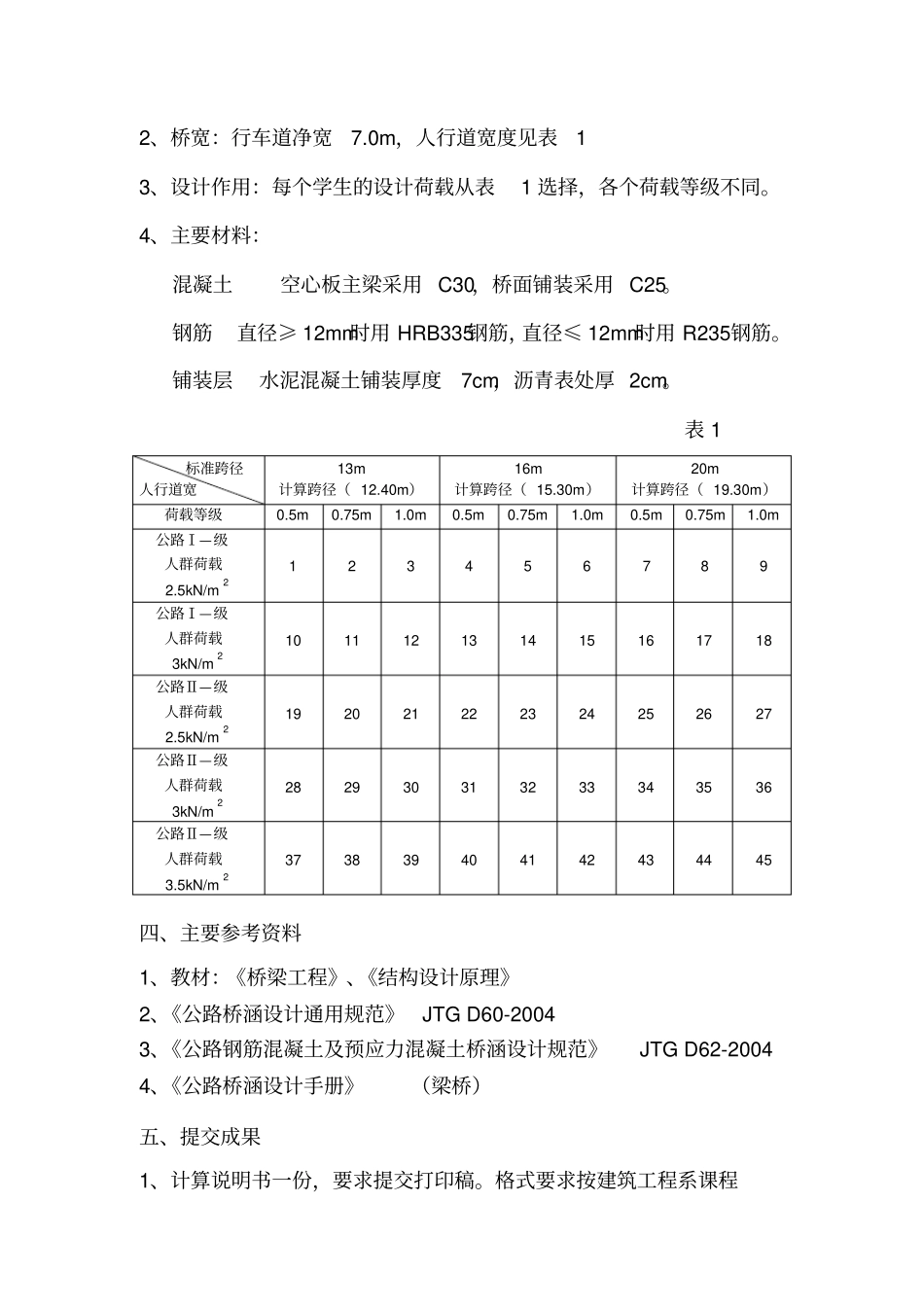

课程设计任务书系（院）建筑工程系课程名称桥梁工程课题名称简支梁桥上部结构设计专业班级指导教师下达日期年月日建筑工程系钢筋混凝土简支空心板桥主梁设计任务书一、设计题目钢筋混凝土简支空心板桥主梁设计二、设计内容1、总体布置根据所提供的资料，进行桥梁的总体布置：确定跨径（标准跨径）、孔数、总长、标高等。2、简支空心板桥主梁设计计算根据所提供的资料以及总体布置的情况，参考相应设计资料，依据现行的相关规范、标准，完成如下内容：（1）根据所给的各种标准跨径空心板边主梁和中主梁的横截面尺寸确定全桥横断面的布置。（2）分别计算绘制各片主梁的横向分布影响线，并计算各片主梁的横向分布系数。（3）计算各片主梁的内力，包括恒载内力、活载内力以及效应组合。（4）编写设计计算说明书。3、绘制设计图根据计算的结果绘制桥梁结构的总体布置图一张、主梁的一般构造图各一张。三、设计资料1、跨径：见表12、桥宽：行车道净宽7.0m，人行道宽度见表13、设计作用：每个学生的设计荷载从表1选择，各个荷载等级不同。4、主要材料：混凝土空心板主梁采用C30，桥面铺装采用C25。钢筋直径≥12mm时用HRB335钢筋，直径≤12mm时用R235钢筋。铺装层水泥混凝土铺装厚度7cm，沥青表处厚2cm。表1标准跨径人行道宽13m计算跨径（12.40m）16m计算跨径（15.30m）20m计算跨径（19.30m）荷载等级0.5m0.75m1.0m0.5m0.75m1.0m0.5m0.75m1.0m公路Ⅰ—级人群荷载2.5kN/m2123456789公路Ⅰ—级人群荷载3kN/m2101112131415161718公路Ⅱ—级人群荷载2.5kN/m2192021222324252627公路Ⅱ—级人群荷载3kN/m2282930313233343536公路Ⅱ—级人群荷载3.5kN/m2373839404142434445四、主要参考资料1、教材：《桥梁工程》、《结构设计原理》2、《公路桥涵设计通用规范》JTGD60-20043、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-20044、《公路桥涵设计手册》（梁桥）五、提交成果1、计算说明书一份，要求提交打印稿。格式要求按建筑工程系课程设计规程办法的规定提交。2、绘制A3图纸2张，要求AUTOCAD图；绘制要求参见例图。附表：各标准跨径的简支板主梁边板中板横截面尺寸。1、边板横截面尺寸：2、中板横截面尺寸：注：图中尺寸以厘米计。
