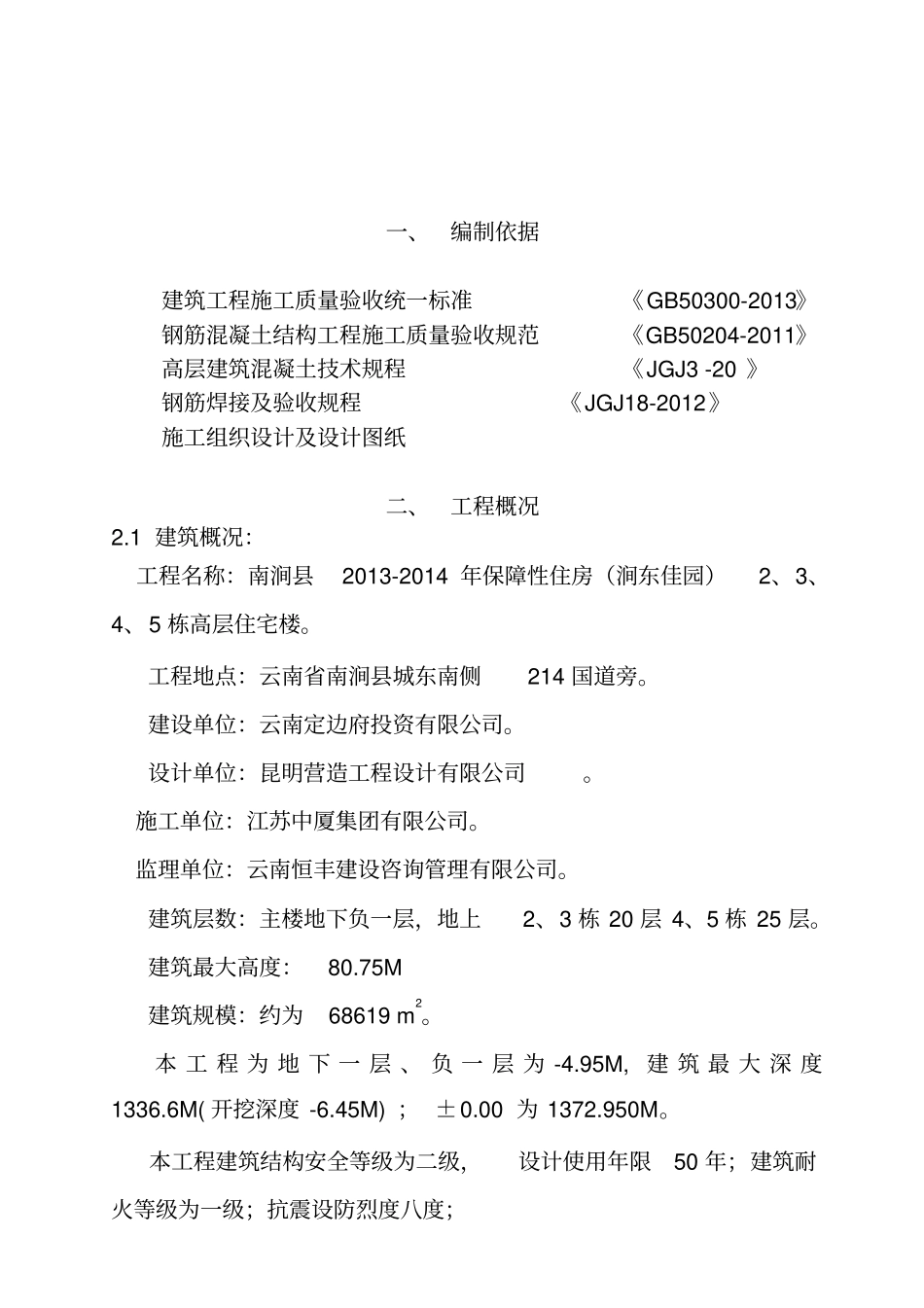

一、编制依据建筑工程施工质量验收统一标准《GB50300-2013》钢筋混凝土结构工程施工质量验收规范《GB50204-2011》高层建筑混凝土技术规程《JGJ3-20》钢筋焊接及验收规程《JGJ18-2012》施工组织设计及设计图纸二、工程概况2.1建筑概况：工程名称：南涧县2013-2014年保障性住房（涧东佳园）2、3、4、5栋高层住宅楼。工程地点：云南省南涧县城东南侧214国道旁。建设单位：云南定边府投资有限公司。设计单位：昆明营造工程设计有限公司。施工单位：江苏中厦集团有限公司。监理单位：云南恒丰建设咨询管理有限公司。建筑层数：主楼地下负一层，地上2、3栋20层4、5栋25层。建筑最大高度：80.75M建筑规模：约为68619m2。本工程为地下一层、负一层为-4.95M,建筑最大深度1336.6M(开挖深度-6.45M)；±0.00为1372.950M。本工程建筑结构安全等级为二级，设计使用年限50年；建筑耐火等级为一级；抗震设防烈度八度；三、结构概况：1）、本工程为框架—剪力墙结构。2）、本工程基础采用长螺旋钻孔灌注桩孔桩。3）、混凝土强度等级采用详细见结构图。4）、钢筋采用HRB235（Ⅰ级钢筋fy=210N/mm2）；采用HRB335（Ⅱ级钢筋fy＝300N/mm2）；采用HRB400（Ⅲ级钢筋fy＝360N/mm2）采用HRB500(Ⅳ)；钢筋砼结构所用钢筋应符合《砼结构工程施工质量验收规范》GB50204-2011及国家有关其它规范。5）、纵向受拉钢筋的最小锚固长度la＝a（fy/ft）d和抗震锚固长度laE详见下表：纵向受拉钢筋的最小锚固长度la＝a（fy/ft）d（mm）及抗震锚固长度laE钢筋种类混凝土强度等级C20C25C30C35≥C40光面钢筋HPB235即Ⅰ级钢筋Ф用于四级抗震等级和非抗震lae＝lad＝6~2531d27d24d22d20d用于三级抗震等级lae＝1.05lad＝6~2533d28d25d23d21d用于一、二级抗震等级lae＝1.15lad＝6~2536d31d28d25d23d热轧带肋HRB335即Ⅱ级钢筋用于四级抗震等级和非抗震lae＝lad≤2539d33d30d27d25dd﹥2542d37d33d30d28d用于三级抗震等级lae＝1.05lad≤2541d35d31d29d26dd﹥2545d39d34d31d29d用于一、二级抗震等级lae＝1.15lad≤2544d39d34d31d29dd﹥2549d46d40d37d33d热轧带肋HRB335即Ⅲ级钢筋用于四级抗震等级和非抗震lae＝lad≤2546d40d36d33d30dd﹥2551d44d39d36d33d用于三级抗震等级lae＝1.05lad≤2549d42d38d34d31dd﹥2553d46d41d38d35d用于一、二级抗震等级lae＝1.15lad≤2553d46d41d37d34dd﹥2558d51d45d41d38d注：1.所有锚固长度均应la≥250mm。2.Ⅰ级钢筋两端必须加弯钩。纵向受拉钢筋绑扎搭接长度应根据位于同一连接区段内的钢筋搭接接头面积百分率按下列公式计算：纵向受拉钢筋搭接长度l1＝Qla纵向受拉钢筋抗震搭接长度l1e＝QlaE纵向受拉钢筋搭接长度修正系数Q纵向受拉钢筋搭接接头面积百分率（%）≤2550100纵向受拉钢筋搭接长度修正系数Q1.201.401.60在任何情况下，纵向受拉钢筋绑扎搭接接头的搭接长度均不应小于300mm。纵向受压钢筋，当采用搭接连接时，其受压搭接长度不应小于纵向受拉钢筋搭接长度的0.70倍，且在任何情况下不应小于200mm。轴心受拉及小偏心受拉杆（如桁架和拱的拉杆）的纵向受力钢筋不得采用绑扎搭接接头。当受拉钢筋的直径d＞28mm及受压钢筋的直径d＞32mm时，不宜采用绑扎搭接接头。同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度，即1.3,凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。位于同一连接区段内的受拉钢筋搭接接头面积百分率：对梁类，板类及墙类构件：≤25%（见图2a）对柱类构件：≤50%（见图2b）当工程中确有必要增大接头面积百分率时，对梁类构件不应大50%，对其他构件可根据实际情况放宽，但纵向受力钢筋绑扎搭接接头的最小搭接长度应符合总说明要求。在纵向受力钢筋搭接接头范围内应配置箍筋，其直径不应小于搭接钢筋较大直径的0.25倍。当钢筋受拉时，箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；当钢筋受压时，箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm。当受压钢筋直径d＞25mm时，尚应在搭接接头两个端面外100mm范围内各设置两个箍筋。纵向受力钢筋枢机连接接头宜相互错开。钢筋机械连接...
