钢筋连接专项施工方案VIP专享VIP免费

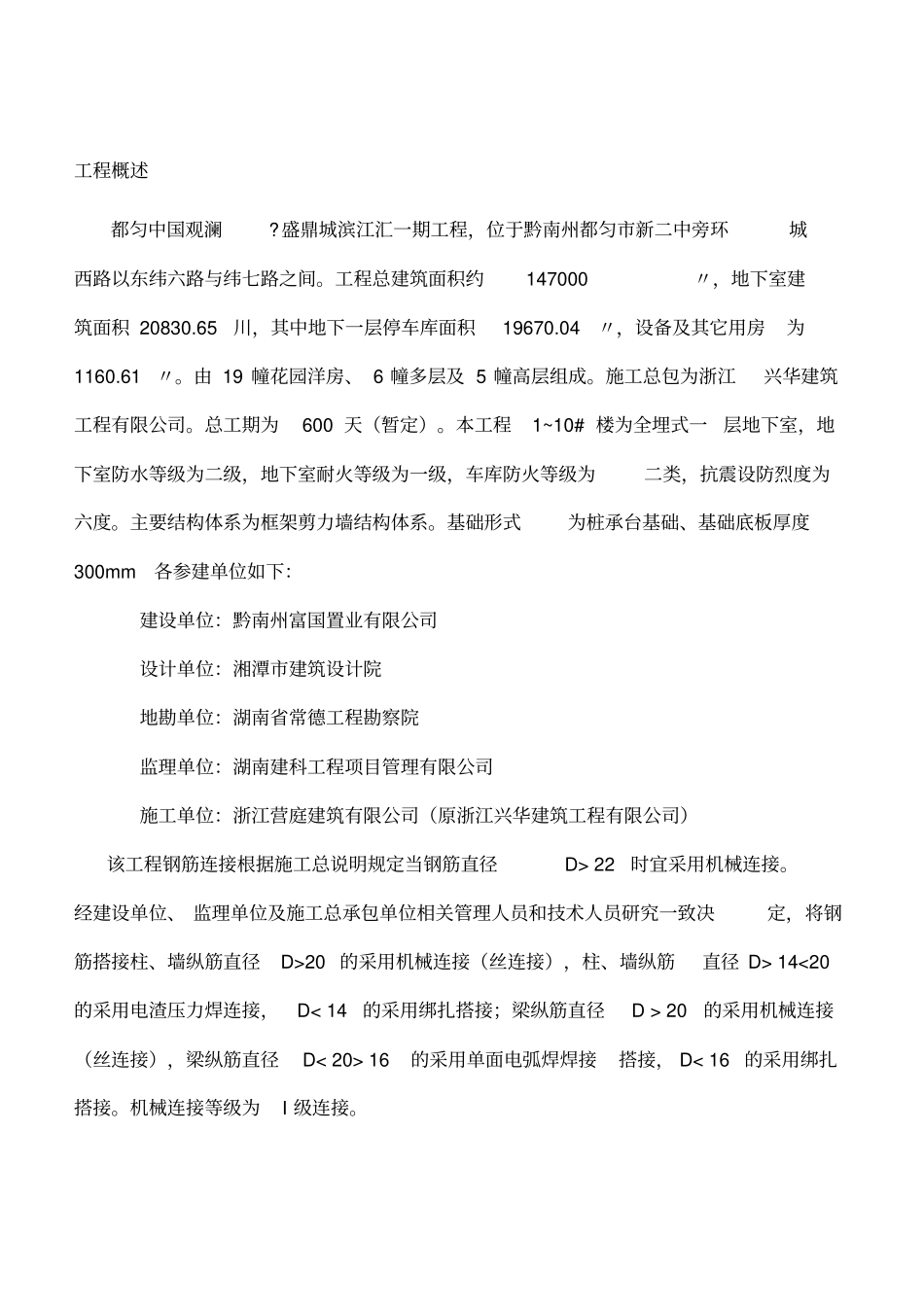

工程概述都匀中国观澜?盛鼎城滨江汇一期工程，位于黔南州都匀市新二中旁环城西路以东纬六路与纬七路之间。工程总建筑面积约147000〃，地下室建筑面积20830.65川，其中地下一层停车库面积19670.04〃，设备及其它用房为1160.61〃。由19幢花园洋房、6幢多层及5幢高层组成。施工总包为浙江兴华建筑工程有限公司。总工期为600天（暂定）。本工程1~10#楼为全埋式一层地下室，地下室防水等级为二级，地下室耐火等级为一级，车库防火等级为二类，抗震设防烈度为六度。主要结构体系为框架剪力墙结构体系。基础形式为桩承台基础、基础底板厚度300mm各参建单位如下：建设单位：黔南州富国置业有限公司设计单位：湘潭市建筑设计院地勘单位：湖南省常德工程勘察院监理单位：湖南建科工程项目管理有限公司施工单位：浙江营庭建筑有限公司（原浙江兴华建筑工程有限公司）该工程钢筋连接根据施工总说明规定当钢筋直径D>22时宜采用机械连接。经建设单位、监理单位及施工总承包单位相关管理人员和技术人员研究一致决定，将钢筋搭接柱、墙纵筋直径D>20的采用机械连接（丝连接），柱、墙纵筋直径D>14<20的采用电渣压力焊连接，D<14的采用绑扎搭接；梁纵筋直径D>20的采用机械连接（丝连接），梁纵筋直径D<20>16的采用单面电弧焊焊接搭接，D<16的采用绑扎搭接。机械连接等级为I级连接。本工程钢筋连接方式如下表竖向结构（墙、柱）备注梁、板、承台结构备注钢筋规格连接方式钢筋规格连接方式巾8~巾12绑扎搭接「.8?14绑扎搭接8?12绑扎搭接16?18电弧焊焊接HT14?18电渣压力焊连接20?28直螺纹套筒连接匚20?二25直螺纹套筒连接编制依据序号名称编号1都匀中国观澜?盛鼎城滨江汇一期工程1~5#娄、6~11#娄、15~33#娄施工图2都匀中国观澜?盛鼎城滨江汇一期工程1~5#楼、6~11#楼、15~33#楼《施工组织设计》3《混凝土结构工程施工质量验收规范》GB50204-20114《钢筋焊接及验收规范》JGJ18-20125《火电施工质量检验及评定标准》6《焊工技术考核规程》DL/T679-20127《建筑物抗震构造详图》03G329-18《钢筋机械连接通用技术规程》JGJ107-20109《钢筋砼用钢第二部分热轧带肋钢GB1499-2-2007筋》10《钢筋砼用钢第部分热轧光圆钢筋》GB14991-200811《低碳钢热轧圆盘条》GB/T701-200812《碳钢焊条》GB/T5117-199513《建筑机械使用安全技术规范》JGJ33-201214《施工现场临时用电安全技术规氾》JGJ46-200515《建筑工程施工质量验收统标准》GB50300-201316《砼结构施工图平面整体表示方法制图规则和构造详图》11G101-1、11G101-317《建筑施工安全操作规程》三.钢筋直螺纹套筒连接根据本工程钢筋连接方式表柱、墙、梁、板、承台纵筋直径D>20采用剥肋滚压直螺纹连接。等强度剥肋滚压直螺纹连接技术是在一台专用设备上将钢筋丝头通过剥肋---滚压螺纹，自动一次成形，由于螺纹底部钢筋原材没有被切削掉，而是被滚压挤密，钢筋产生加工硬化，提高了原材强度，从而实现了钢筋等强度连接的目的；此技术操作简单，加工工序少，滚丝轮工作寿命长，接头稳定可靠，施工便捷，螺纹牙型好，精度高，不存在虚假螺纹，连接质量可靠稳定。钢筋直螺纹套筒连接根据《钢筋机械连接通用技术规程》(JGJ107-2010)的规定，分为I、"两级，本工程要求为I及连接。钢筋直螺纹套筒连接主要用于主体和地下室底板地梁、承台基础工程柱、墙体纵筋及梁、板纵筋的连接。（一）施工准备1.材料要求钢材应具有出厂合格证和力学性能检验报告，其结果均应满足现行规范和设计要求。连接套筒应有出厂合格证，套筒和锁母宜使用优质碳素钢或低合金结构钢。其抗拉值应大于被连接钢筋的受拉承载力标准值的1.2倍，套筒表面应注明被连接钢筋的直径和型号，在运输、储存时应做好防锈、防污工作。2.翻样根据设计图纸，按该工程层高，及时调整好切断钢筋的长度，确定下料长度，以免接头过于集中而影响操作，并将接头位置安装在受力较小的区段。3.材料及机具设备1）钢筋应符合国家标准《钢筋混凝土用热扎带肋钢筋》（GB1499的要求及《钢筋混凝土用余热处理钢筋》（GB13014的要求。2）套筒与锁母材料应采用优质碳素钢或合金结构钢，其材质应符合GB699的规^定O3）工具设备：切割机、套...
