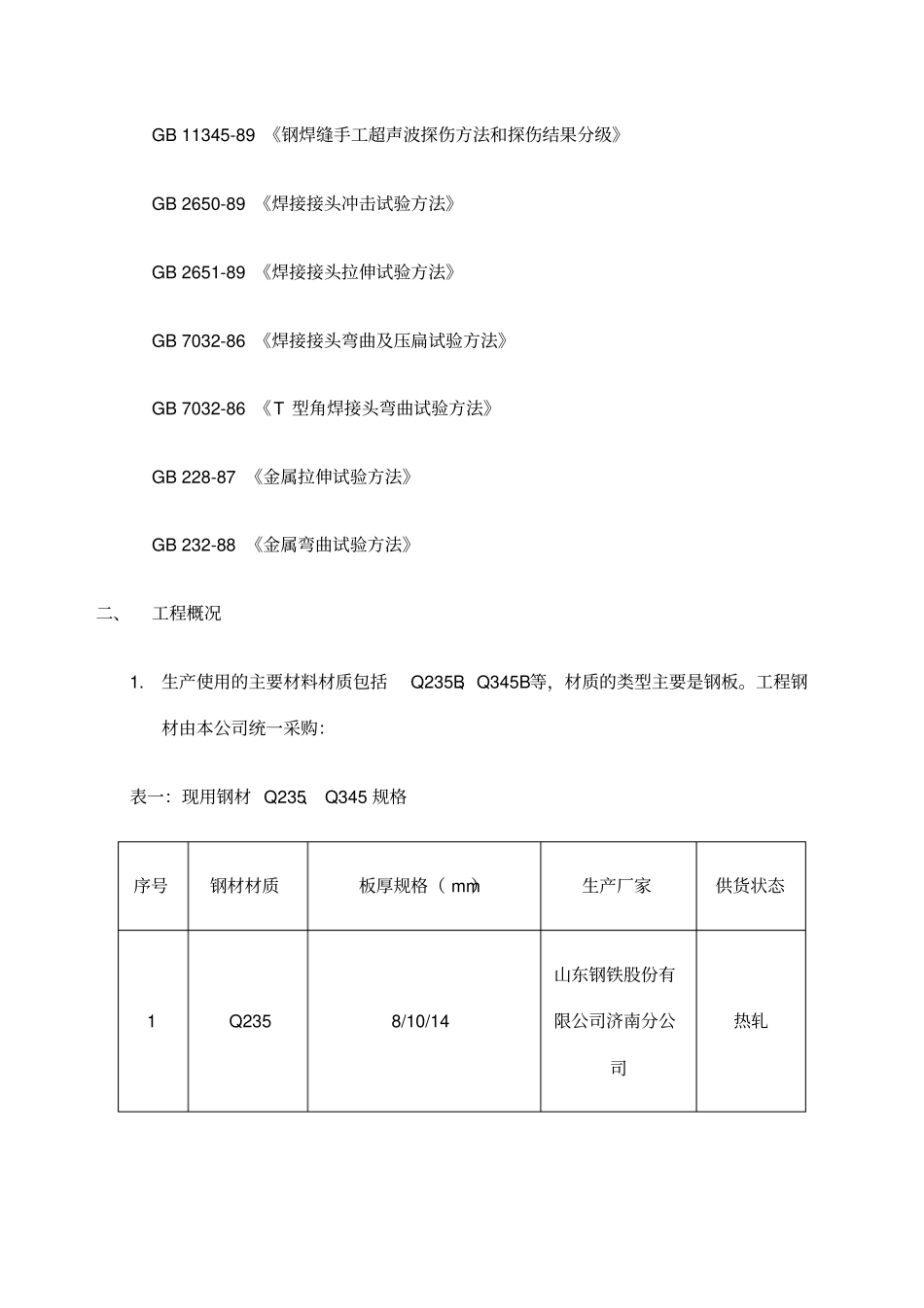

钢结构制作焊接工艺评定方案编制:________审核:________批准:________菏泽汇隆杭萧钢构有限公司一、总则1、本焊接工艺评定方案针对菏泽汇隆杭萧钢构有限公司生产工艺评定。2、焊接工艺评定执行标准GB50661-2011钢结构焊接规范GB50205-2001《钢结构工程施工质量及验收规范》GB/T1591-94《低合金结构钢》YB4104-2000《高层建筑结构用钢板》GB/T5118-95《低合金钢焊条》GB/T14957-94《熔化用钢丝》GB/T12470-90《低合金钢埋弧焊用焊剂》GB/T8110-95《气体保护电弧焊用碳钢、低合金钢焊丝》GB3323-87《钢熔化焊对接接头射线照相和质量分级》GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》GB2650-89《焊接接头冲击试验方法》GB2651-89《焊接接头拉伸试验方法》GB7032-86《焊接接头弯曲及压扁试验方法》GB7032-86《T型角焊接头弯曲试验方法》GB228-87《金属拉伸试验方法》GB232-88《金属弯曲试验方法》二、工程概况1.生产使用的主要材料材质包括Q235B、Q345B等，材质的类型主要是钢板。工程钢材由本公司统一采购：表一：现用钢材Q235、Q345规格序号钢材材质板厚规格（mm）生产厂家供货状态1Q2358/10/14山东钢铁股份有限公司济南分公司热轧2Q34516/20山东钢铁股份有限公司济南分公司热轧2.焊接材料的使用及匹配：1）表二：二氧化碳气体保护焊选用焊丝型号（GMAW）工厂所使用的保护气体（纯度99.9%）(菏泽市雄风气体有限公司)序号钢材牌号焊丝型号国际牌号符合标准直径(mm)厂家用途1Q235BJM-70ZER50-6GB/T8110Ф1.2唐钢唐银钢铁有限公司钢板对接及T型角接2Q345BJM-70ZER50-6GB/T8110Ф1.2唐钢唐银钢铁有限公司钢板对接及T型角接2)表三：自动埋弧焊选用焊丝、焊剂型号（SAW）序号钢材牌号焊丝焊剂符合标准厂家用途牌号直径（mm）1Q235BH08MnAФ4SJ301GB/T5293唐钢唐银钢铁有限公司钢板对接及T型角接2Q345BH08MnAФ4SJ301GB/T5293唐钢唐银钢铁有限公司钢板对接及T型角接3.本次焊接工艺评定报告的命名方式为HLHX-HP-XXXXXX。表四：焊接坡口形式：序号焊接方法坡口形式坡口尺寸焊接位置母材材质母材板厚适用厚度备注1GMAWα=60°；t=10；p=3；b=2；平焊Q235B103~202SAWt=10；b=0；平焊Q235B103~203GMAWα=45°；t=10；p=3；b=0；平焊Q235B103~204SAWt=10；b=2；平焊Q235B103~205GMAWα1=45°；α平焊Q345B163~322=60°；t=16；p=0；b=0；H1=2/3(t-p)=10.5;H2=1/3(t-p)=5.5；6SAWα=60°；t=16；p=6；b=0；平焊Q345B163~327GMAWα1=45°；α平焊Q345B163~322=60°；t=16；p=0；b=0；H1=2/3(t-p)=10.5;H2=1/3(t-p)=5.5；8SAWα=60°；t=16；p=6；b=0；平焊Q345B163~324.焊接工艺评定试件检验试样的类别和试样数量表五：试件检测项目及数量试件形式试件厚度无损探伤试件数量拉伸面弯背弯侧弯冲击宏观酸蚀及硬度焊缝区热影响区粗晶区对接接头10要222-33-对接接头16要2--433-T型接头10要------2T型接头16要------25．评定合格的试件厚度与工程适用厚度范围三、焊接工艺评定安排1、试件备料下料时记下钢板批号、熔炼号。1)表六：试件选用规格及数量序号材质下料规格是否开坡口数量用于焊接接头形式1Q235B500X200X10否2对接接头是22Q345B700X300X16是2对接接头是23Q235B300X150X10是1T型接头否34Q345B300X150X16是2T型接头否22)引弧、熄弧板制备规格及数量序号接头形式材质下料规格数量是否开坡口备注1对接接头Q235B50X40X104是与表四：序号1配合使用2对接接头Q235B80X50X102否与表四：序号2配合使用3T型接头Q235B50X40X102是与表四：序号3配合使用80X50X102否4T型接头Q235B100X80X102否与表四：序号4配合使用80X50X1025对接接头Q345B50X40X164是与表四：序号5配合使用6对接接头Q345B50X40X164是与表四：序号6配合使用7T型接头Q345B50X40X162是与表四：序号7配合使用80X50X162否8T型接头Q345B80X50X162是与表四：序号8配合使用100X80X162否3)坡口加工试板与引弧、熄弧板开破口形式按照表四进行加工。4）试件要求I：试件待焊接表面和两侧应均匀、光洁，且应无毛刺、裂纹和其他对焊缝质量有不利影响的缺陷。待焊接表面及距焊缝坡口边缘位置30mm范围内不得有影响正常焊接和焊缝质量的氧化皮、锈蚀...
