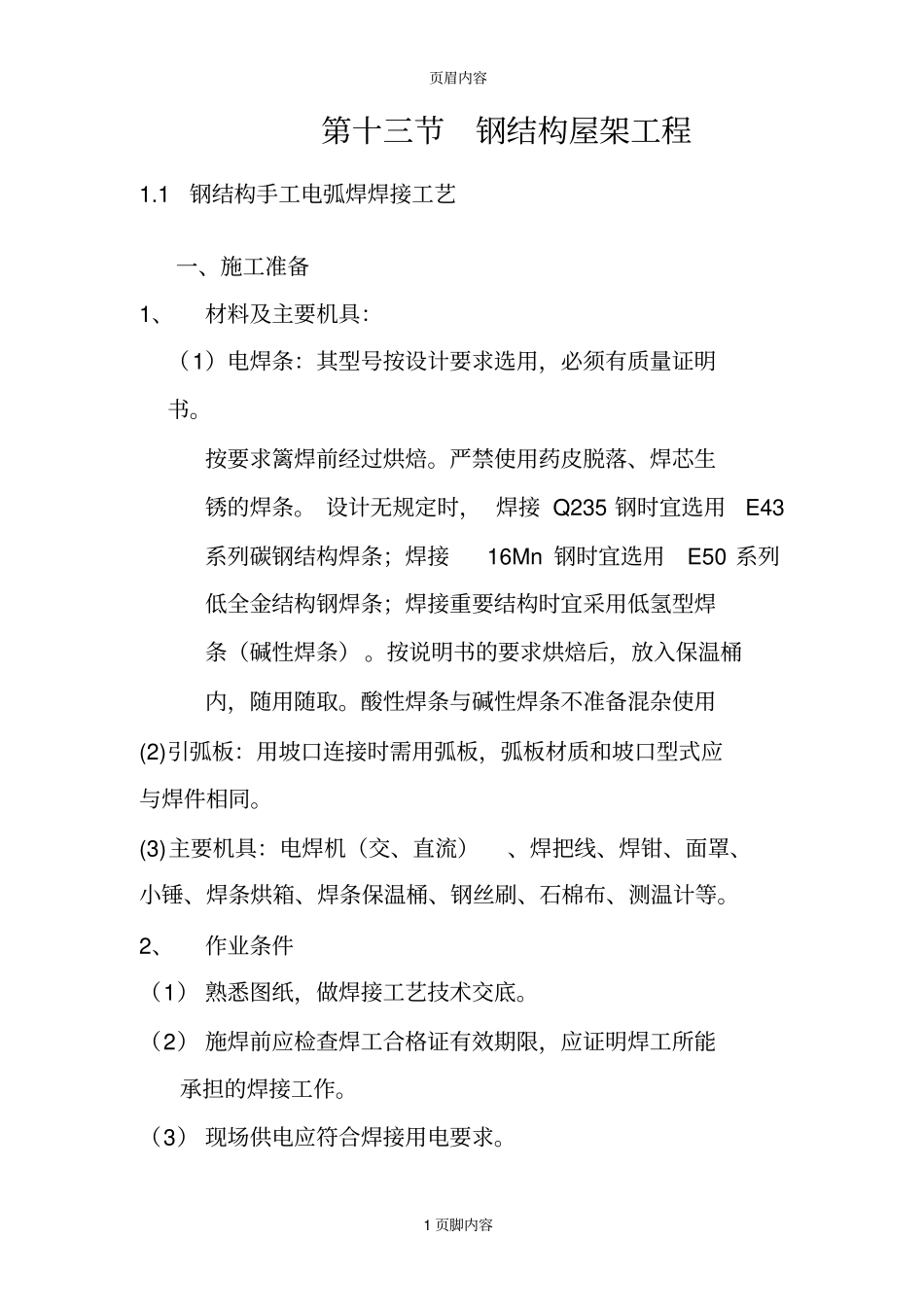

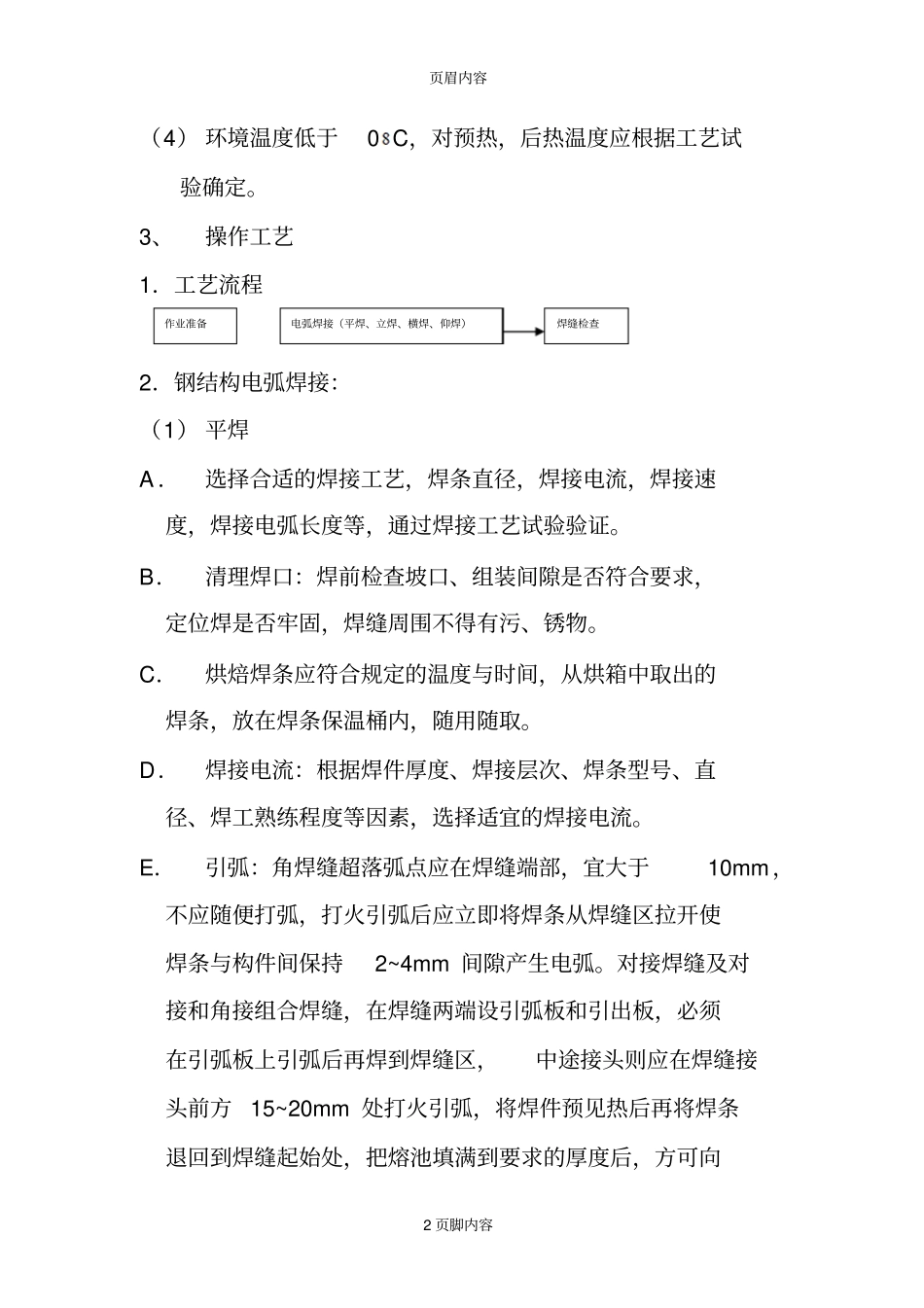

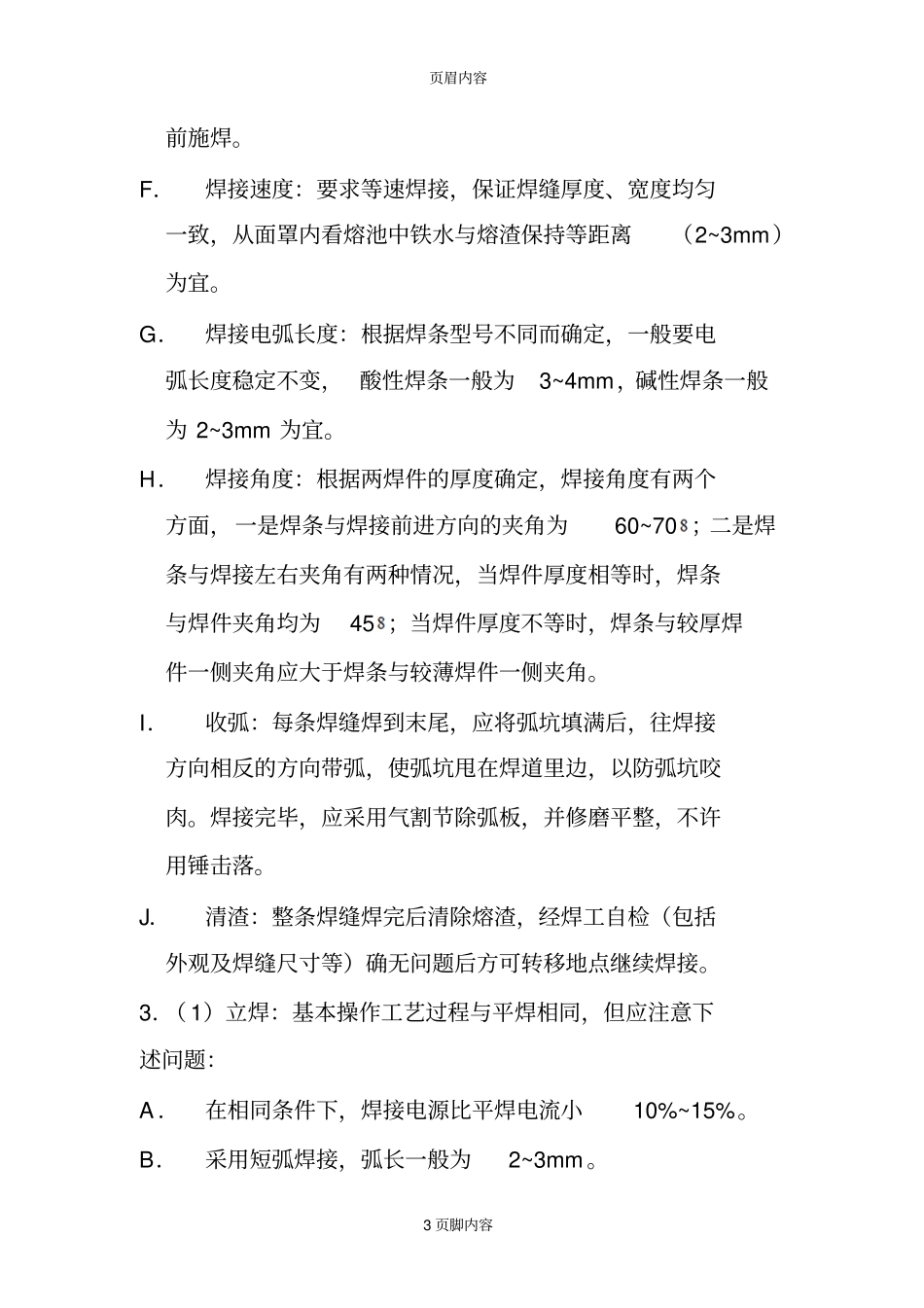

页眉内容1页脚内容第十三节钢结构屋架工程1.1钢结构手工电弧焊焊接工艺一、施工准备1、材料及主要机具：（1）电焊条：其型号按设计要求选用，必须有质量证明书。按要求篱焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低全金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准备混杂使用(2)引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。(3)主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。2、作业条件（1）熟悉图纸，做焊接工艺技术交底。（2）施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。（3）现场供电应符合焊接用电要求。页眉内容2页脚内容（4）环境温度低于0C，对预热，后热温度应根据工艺试验确定。3、操作工艺1．工艺流程2．钢结构电弧焊接：（1）平焊A．选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。B．清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有污、锈物。C．烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。D．焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。E．引弧：角焊缝超落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开使焊条与构件间保持2~4mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15~20mm处打火引弧，将焊件预见热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向作业准备电弧焊接（平焊、立焊、横焊、仰焊）焊缝检查页眉内容3页脚内容前施焊。F．焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（2~3mm）为宜。G．焊接电弧长度：根据焊条型号不同而确定，一般要电弧长度稳定不变，酸性焊条一般为3~4mm，碱性焊条一般为2~3mm为宜。H．焊接角度：根据两焊件的厚度确定，焊接角度有两个方面，一是焊条与焊接前进方向的夹角为60~70；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。I．收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割节除弧板，并修磨平整，不许用锤击落。J．清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后方可转移地点继续焊接。3．（1）立焊：基本操作工艺过程与平焊相同，但应注意下述问题：A．在相同条件下，焊接电源比平焊电流小10%~15%。B．采用短弧焊接，弧长一般为2~3mm。页眉内容4页脚内容C．焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向均为45；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成60~80角，使电弧略向上，次向熔池中心。D．收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。严禁使弧坑甩在一边。为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。（3）横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%~15%，电弧长2~4mm。焊条的角度，横焊时焊条应向下倾斜，其角度为70~80，防止铁水下坠。根据两焊件的厚度不现，可适当调整焊条角度，焊条与焊接前进方向为70~90。（4）仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70~80角，宜用小电流、短弧焊接。3．冬期低温焊接：（1）在环境温度低于0C条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。见力超过4级，应采取...
