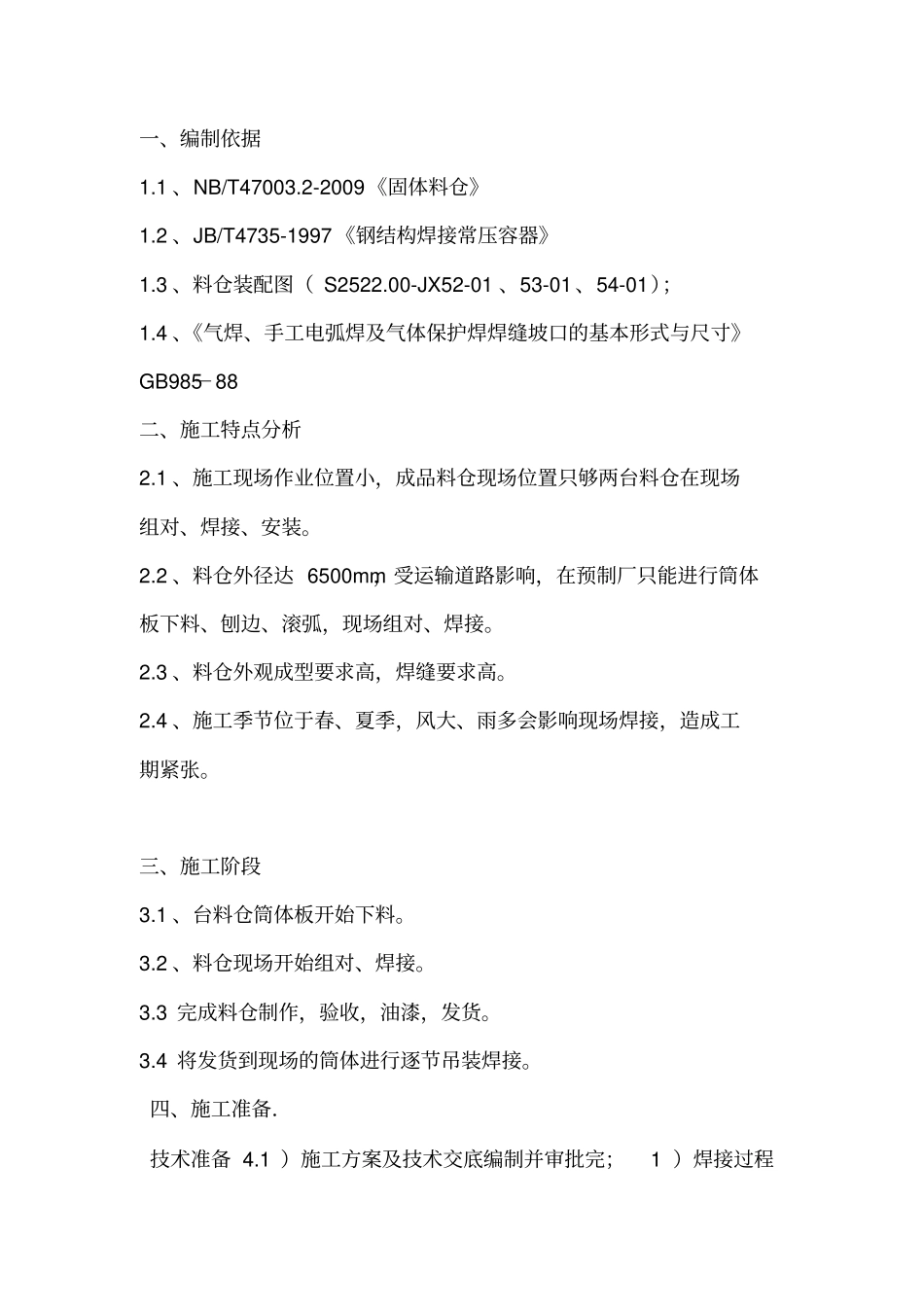

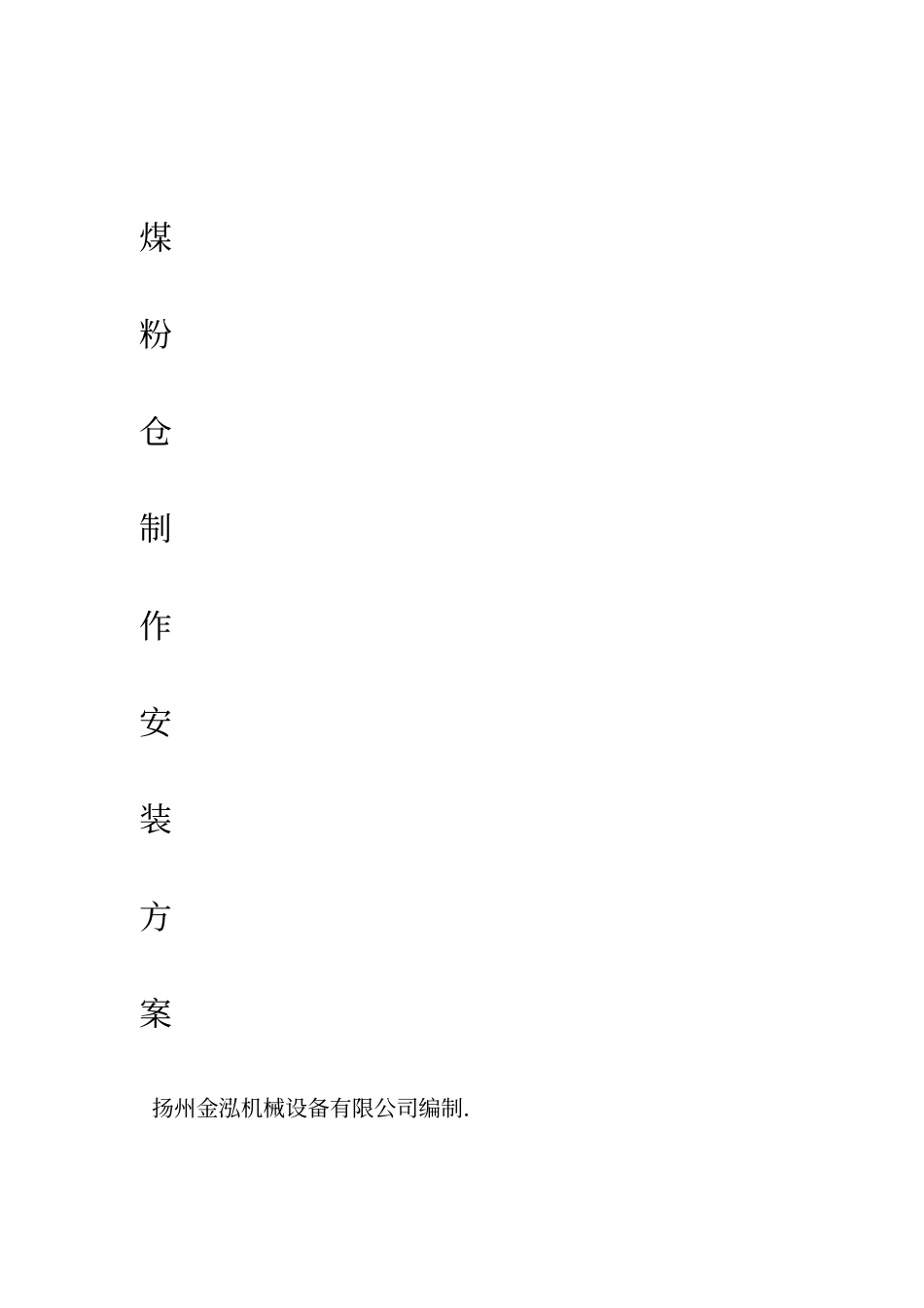

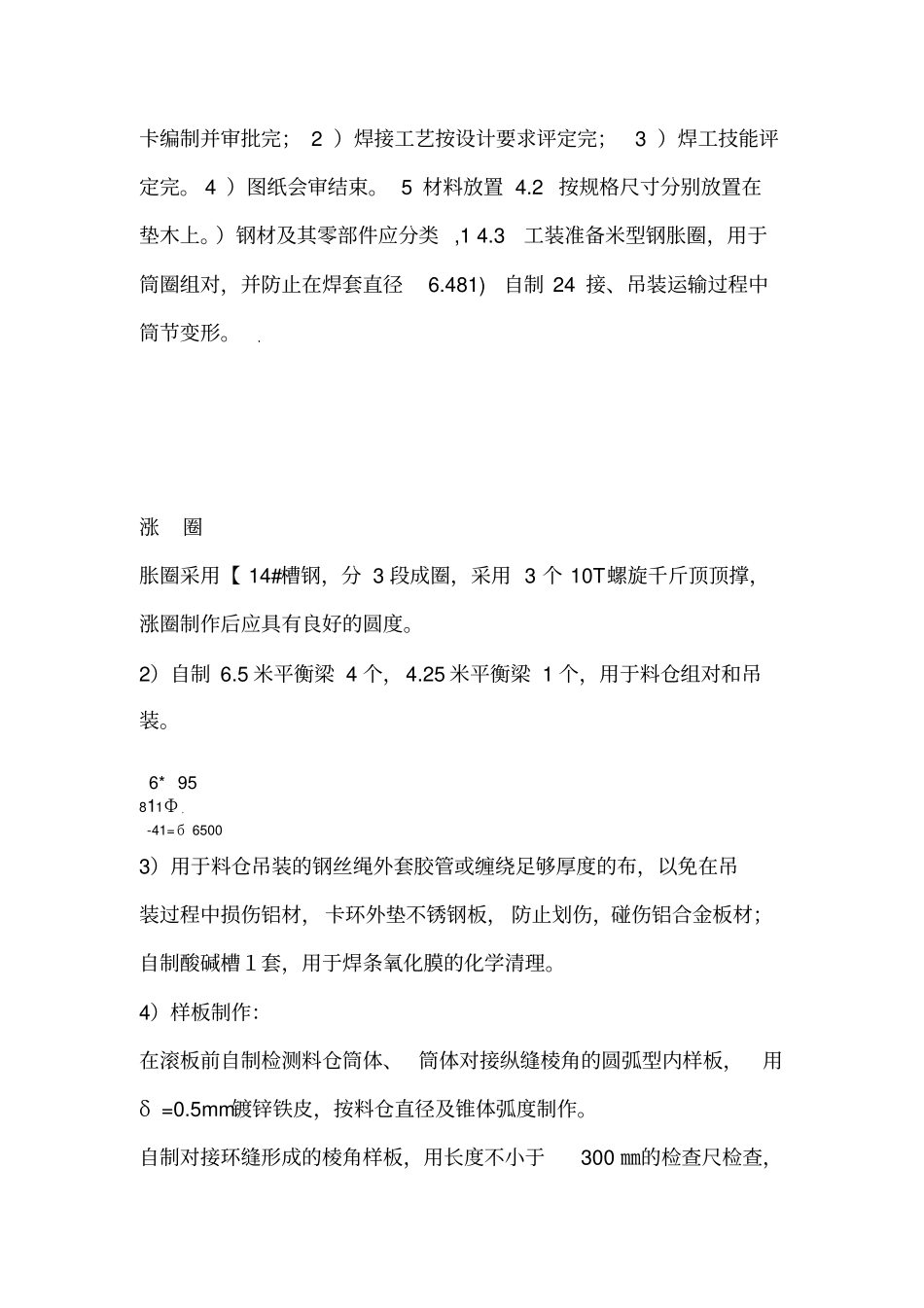

煤粉仓制作安装方案扬州金泓机械设备有限公司编制．一、编制依据1.1、NB/T47003.2-2009《固体料仓》1.2、JB/T4735-1997《钢结构焊接常压容器》1.3、料仓装配图（S2522.00-JX52-01、53-01、54-01）；1.4、《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985－88二、施工特点分析2.1、施工现场作业位置小，成品料仓现场位置只够两台料仓在现场组对、焊接、安装。2.2、料仓外径达6500mm，受运输道路影响，在预制厂只能进行筒体板下料、刨边、滚弧，现场组对、焊接。2.3、料仓外观成型要求高，焊缝要求高。2.4、施工季节位于春、夏季，风大、雨多会影响现场焊接，造成工期紧张。三、施工阶段3.1、台料仓筒体板开始下料。3.2、料仓现场开始组对、焊接。3.3完成料仓制作，验收，油漆，发货。3.4将发货到现场的筒体进行逐节吊装焊接。四、施工准备．技术准备4.1）施工方案及技术交底编制并审批完；1）焊接过程卡编制并审批完；2）焊接工艺按设计要求评定完；3）焊工技能评定完。4）图纸会审结束。5材料放置4.2按规格尺寸分别放置在垫木上。）钢材及其零部件应分类,14.3工装准备米型钢胀圈，用于筒圈组对，并防止在焊套直径6.481)自制24接、吊装运输过程中筒节变形。涨圈胀圈采用【14#槽钢，分3段成圈，采用3个10T螺旋千斤顶顶撑，涨圈制作后应具有良好的圆度。2）自制6.5米平衡梁4个，4.25米平衡梁1个，用于料仓组对和吊装。6*95811Ф-41=б65003）用于料仓吊装的钢丝绳外套胶管或缠绕足够厚度的布，以免在吊装过程中损伤铝材，卡环外垫不锈钢板，防止划伤，碰伤铝合金板材；自制酸碱槽１套，用于焊条氧化膜的化学清理。4）样板制作：在滚板前自制检测料仓筒体、筒体对接纵缝棱角的圆弧型内样板，用δ=0.5mm镀锌铁皮，按料仓直径及锥体弧度制作。自制对接环缝形成的棱角样板，用长度不小于300㎜的检查尺检查，其值不得大于板厚的1/10加2㎜，且不得大于5㎜。4.4料仓制作规定一般规定：仓体筒节、上锥体或仓底的拼板展开长度不小于500㎜,宽度不小于300㎜,但锥体最小端长度除外；上锥体或仓底的任意焊缝之间的距离不得小于100㎜；上锥体或仓底锥体拼缝与相邻仓体焊缝之间的距离不小于100㎜。五、筒体制作5.1下料筒体、下料应根据排板图进行,并应考虑材料焊缝收缩量。板材的切割采用剪板机。板材表面的局部缺陷应进行修磨,修磨深度不应超过板厚的负偏差,修磨后表面应平滑过渡。筒体板的尺寸的允许偏差应符合下表的规定:项目允许偏差1.5±长板板宽±12对角线之差2边长直线度1短边坡口加工5.2坡口加工应采用刨边机进行加工，坡口形式和尺寸见下图。设计图纸有明确要求的应按设计图纸进行加工。坡口加工应保证坡口角度，钝边均匀，保证坡口质量。加工后的坡口表面应平整,且无毛刺和飞边。筒体主体结构焊缝坡口形式和尺寸5.3滚弧筒体板的成型采用滚板机滚制，形成半壳体（见下图所示）。为防止卷制后的板材变形，卷板后配置卷弧胎具（与铝板接触处衬δ=2㎜的过滤布），卷板时用天车配合吊扶筒板，用样板控制和检查成型的弧度，卷好的板材放置在卷弧胎具上（与铝板接触处衬δ=2㎜的。过滤布）．无缝钢管76*6Ф600016槽钢【料仓下锥体的成型，可采用卷板机将扇形板分块卷制。筒体、仓裙板滚圆前，板端应利用钢板衬布的胎具进行预弯，并㎜的样板检查圆弧度㎜。,其间隙不得大于1.5250用弦长不小于31.5,滚圆后的筒体板用弦长为米的样板检查,其间隙不得大于.㎜单个筒节制作5.4筒节组对应在现场钢平台上进行。详见下图。筒节组对图螺旋千斤顶10T槽钢垫墩钢平台立柱涨圈限位挡板垫不锈钢板=为保证筒节组对的圆度和垂直度，在上部和下部设置涨圈。铝板与涨圈接触处衬不锈钢板（δ=2）或毡布。上部胀圈距离筒节上沿100㎜左右。涨圈中间用立柱将两个涨圈连接为一体。纵焊缝组对间隙应符合下表要求：纵焊缝组对间隙板厚组对间隙8-18㎜3-5㎜组对间隙3-5㎜纵焊缝对口错边量:b≤0.1s且b≤3mm。料仓单个筒节组对时，端面应在同一平面上，其板端错口不应大于1㎜。单个筒节同一断面上的最大直径和最小直径之差不应大于公称直径．的1%，且不大于30㎜。现场吊装5.5焊接检查5.5.1外观检查焊缝必须进行百分...
