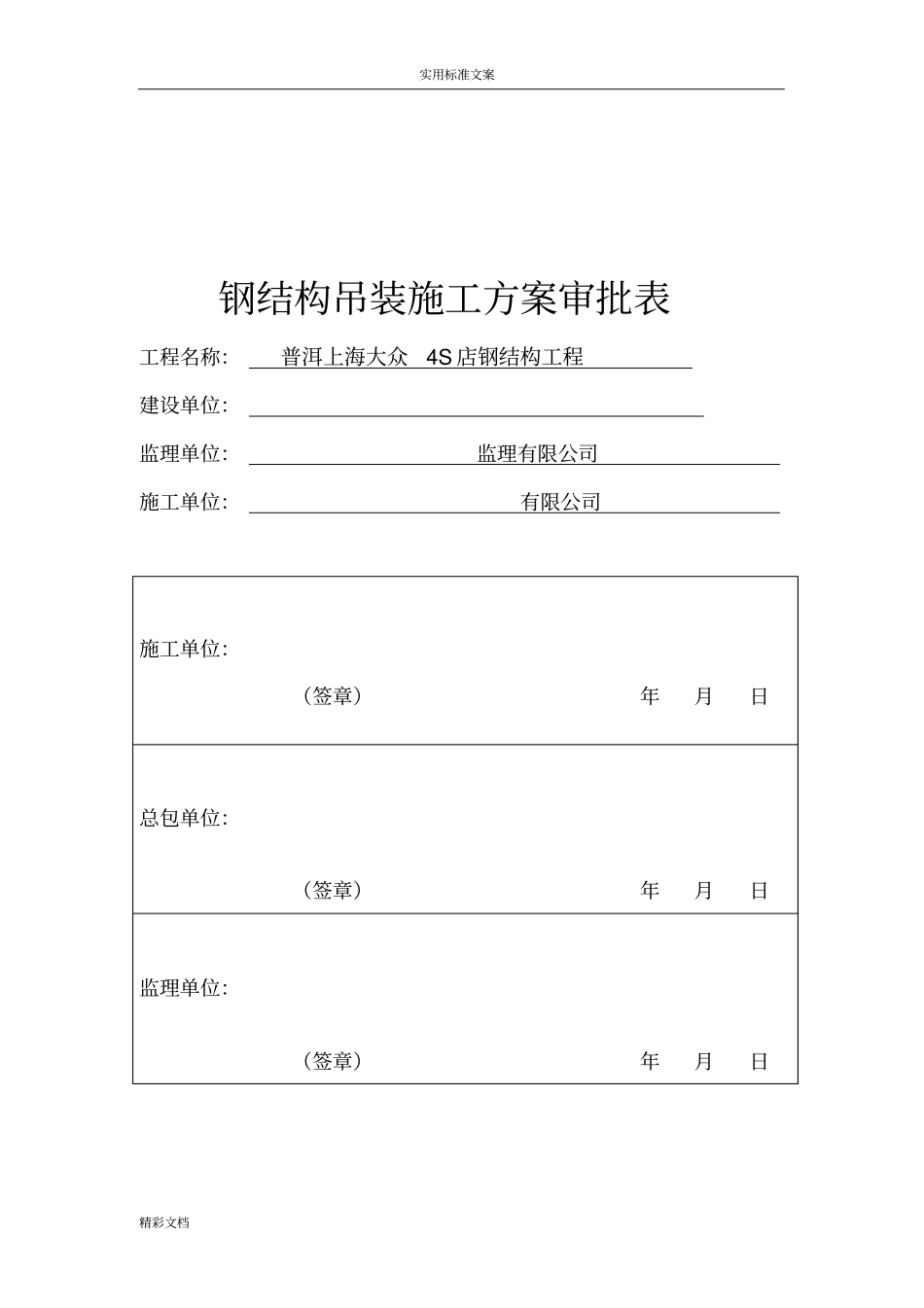

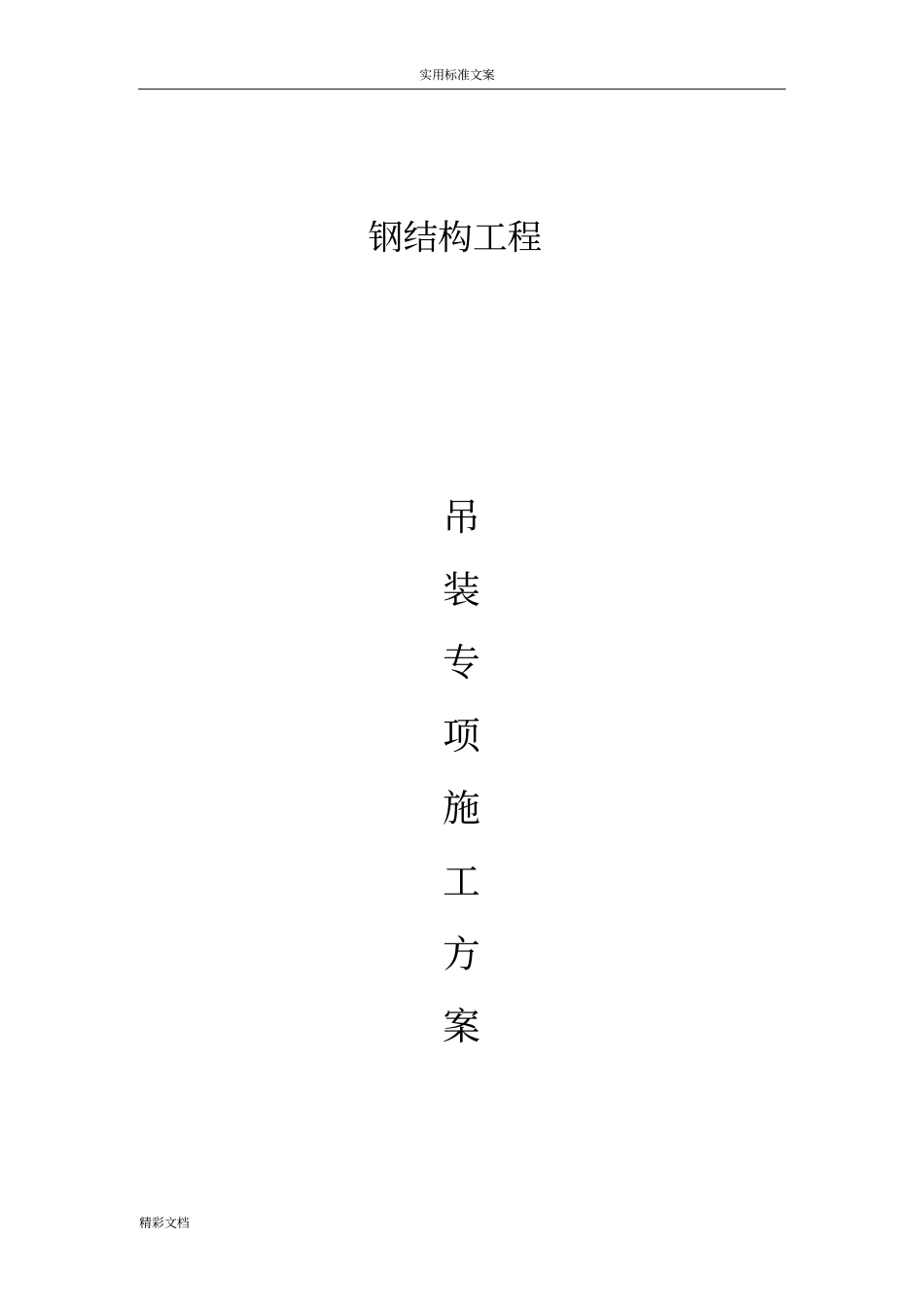

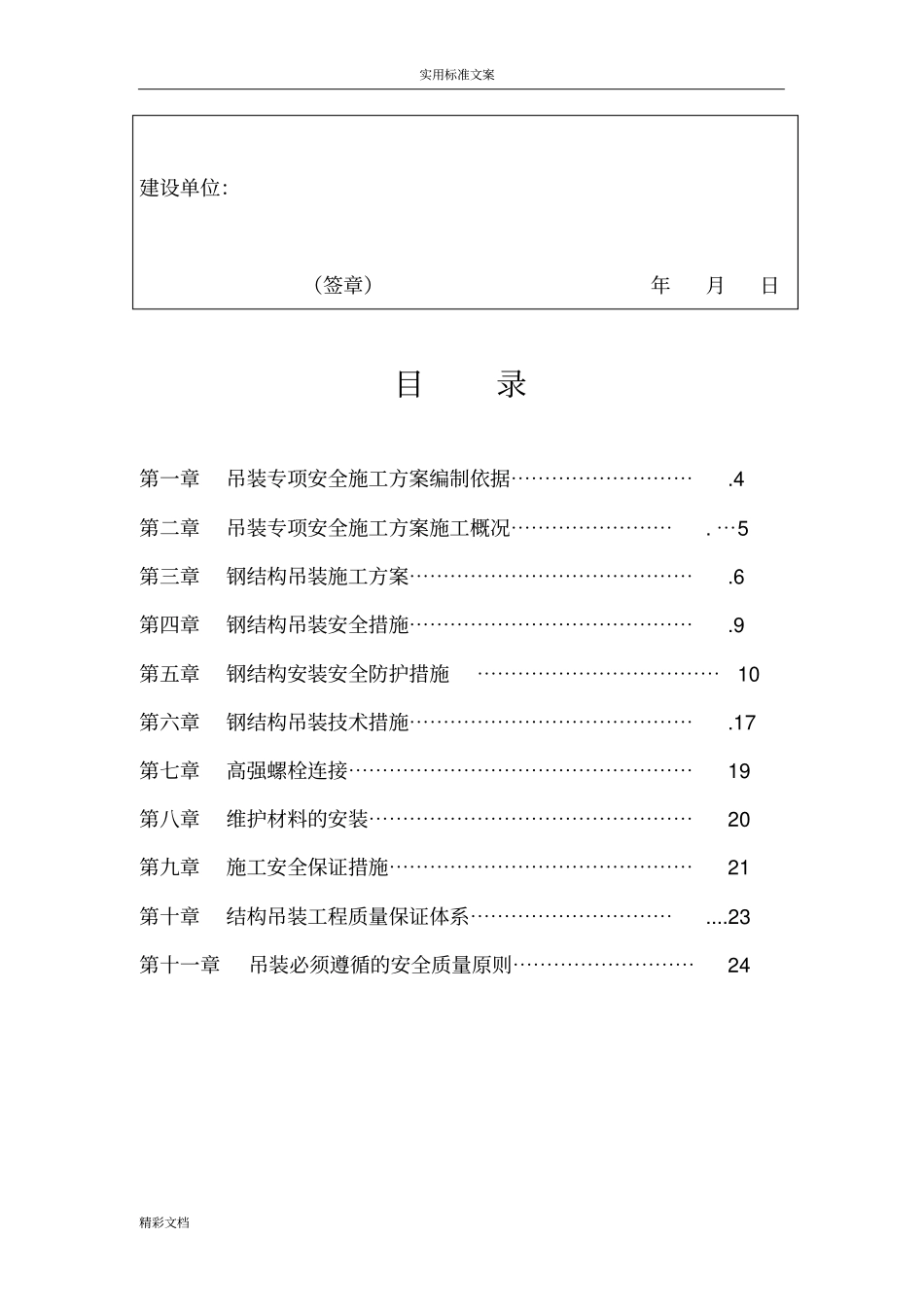

实用标准文案精彩文档钢结构工程吊装专项施工方案实用标准文案精彩文档钢结构吊装施工方案审批表工程名称：普洱上海大众4S店钢结构工程建设单位：监理单位：监理有限公司施工单位：有限公司施工单位：（签章）年月日总包单位：（签章）年月日监理单位：（签章）年月日实用标准文案精彩文档建设单位：（签章）年月日目录第一章吊装专项安全施工方案编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯.4第二章吊装专项安全施工方案施工概况⋯⋯⋯⋯⋯⋯⋯⋯.⋯5第三章钢结构吊装施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6第四章钢结构吊装安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.9第五章钢结构安装安全防护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第六章钢结构吊装技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.17第七章高强螺栓连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19第八章维护材料的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20第九章施工安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21第十章结构吊装工程质量保证体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....23第十一章吊装必须遵循的安全质量原则⋯⋯⋯⋯⋯⋯⋯⋯⋯24实用标准文案精彩文档第一章吊装专项安全施工方案的编制依据1、根据与建设单位签订的施工合同2、钢结构施工图纸3、《钢结构工程施工质量验收规范》(GB50205-2001)实用标准文案精彩文档第二章吊装专项安全施工方案的施工概况本工程位于云南省普洱市，建筑高度为12m。结构形式为钢结构框架结构，钢结构次梁，顶面铺设聚氨酯彩钢板。其建筑耐火等级为二级。基础结构混凝土采用C30，垫层为C15普通混凝土；地圈梁为C30；展厅一层及维修车间二三层为钢结构主梁板面为，钢筋混凝土浇注，混凝土采用C30。实用标准文案精彩文档第三章钢结构吊装施工方案所有构件均为加工厂加工成型，运输至工地现场直接吊装；钢柱、主梁、次梁等大型钢构件用汽车吊吊装。应吊装工作量大，特制定以下吊装方案：一、钢柱的吊装：1、钢柱在吊装前应在构件表面标出安装用的控制线作为校正的依据，同时钢柱每校正好一根应与前根钢柱用次梁、柱间支撑等链接并固定。2、吊装采用斜吊法及旋转法相结合，钢丝绳绑扎点与钢构件接触点之间，应用软材料保护好钢构件，以防钢构件及钢丝绳受损，起重机边回转边起钩，使钢柱绕柱脚旋转而直立，立钢柱时，先将钢柱脚螺栓孔插入预留螺栓，回转吊臂，使钢柱头大致垂直后初步对中，即对螺栓进行初拧。3、校正前先检查钢柱脚的轴线，使其达到规范的要求，再检查标高，钢柱的标高可以用垫板控制，垫板应设置在靠近地脚螺栓的钢柱底板加劲板下。实用标准文案精彩文档4、钢柱经过初校，垂直度偏差控制在20㎜以内方可使用起重机脱钩，钢柱的垂直度用两台经纬仪进行校正，具体见下表：序号项目允许偏差1轴线对行、列定位轴线的偏差量f≤5.0mm2柱基标高：有吊车梁柱≤+3≥-53挠度矢高f≤H/1000但不小于15.0mm4柱轴线的垂直度单层柱H≤10mH>10m≤10.0mm≤H/1000但不大于25mm二、钢屋架的吊装：1、钢屋架现场拼装，采用立拼。2、吊装采用单榀吊装，吊点采用四点绑扎，绑扎点，应有软材料垫至其中以防钢构件受损。起吊时先将屋架吊离地面50cm左右，使屋架中心对准安装位置中心，然后徐徐升钩，将屋架吊至柱顶以上，再用溜绳旋转屋架使其对准柱顶，以使落钩就位，落钩时应缓慢进行，并在屋架刚接触柱顶时即刹车对准预留螺栓孔，并将螺栓穿入孔内，初拧作临时固定，同时进行垂直度校正和最后固定，屋架垂直度用挂线锤检查，用四根溜绳从两边把屋架拉牢，以后各榀屋架可用四根校正器作临时固定和校下，屋架经校正后，即可安装各类支撑及檩条等，实用标准文案精彩文档并终拧螺栓作最后固定。钢丝绳钢桁架钢桁架梁安装允许误差：序号项目标准1梁两端顶面高差L/100且≤10mm2主梁与梁面高度2.0mm3跨中垂直度H/5004挠曲(侧向)L/1000且10mm实用标准文案精彩文档第四章钢结构吊装安全措施1、钢结构安装前应对全体人员进行详细的安全交底，参加安装的人员要明确分工，利用班前会、小结会，并结合现场具体情况提出保证安全施工的要求。上下交叉作，要做到“三不伤害”即“不伤害自己，不被别人伤害，不伤害别人”。距地面2m以上作业要有安全...
