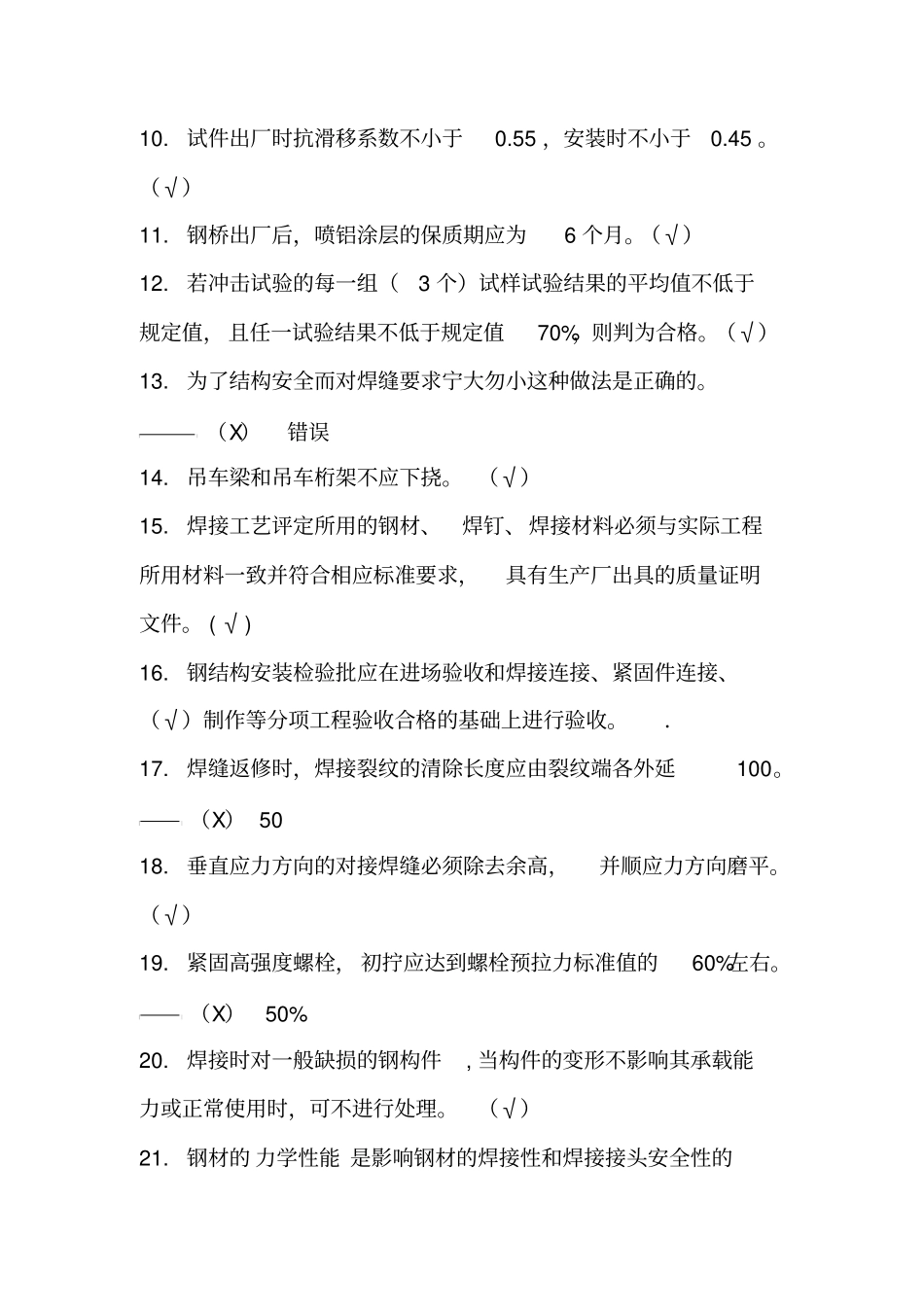

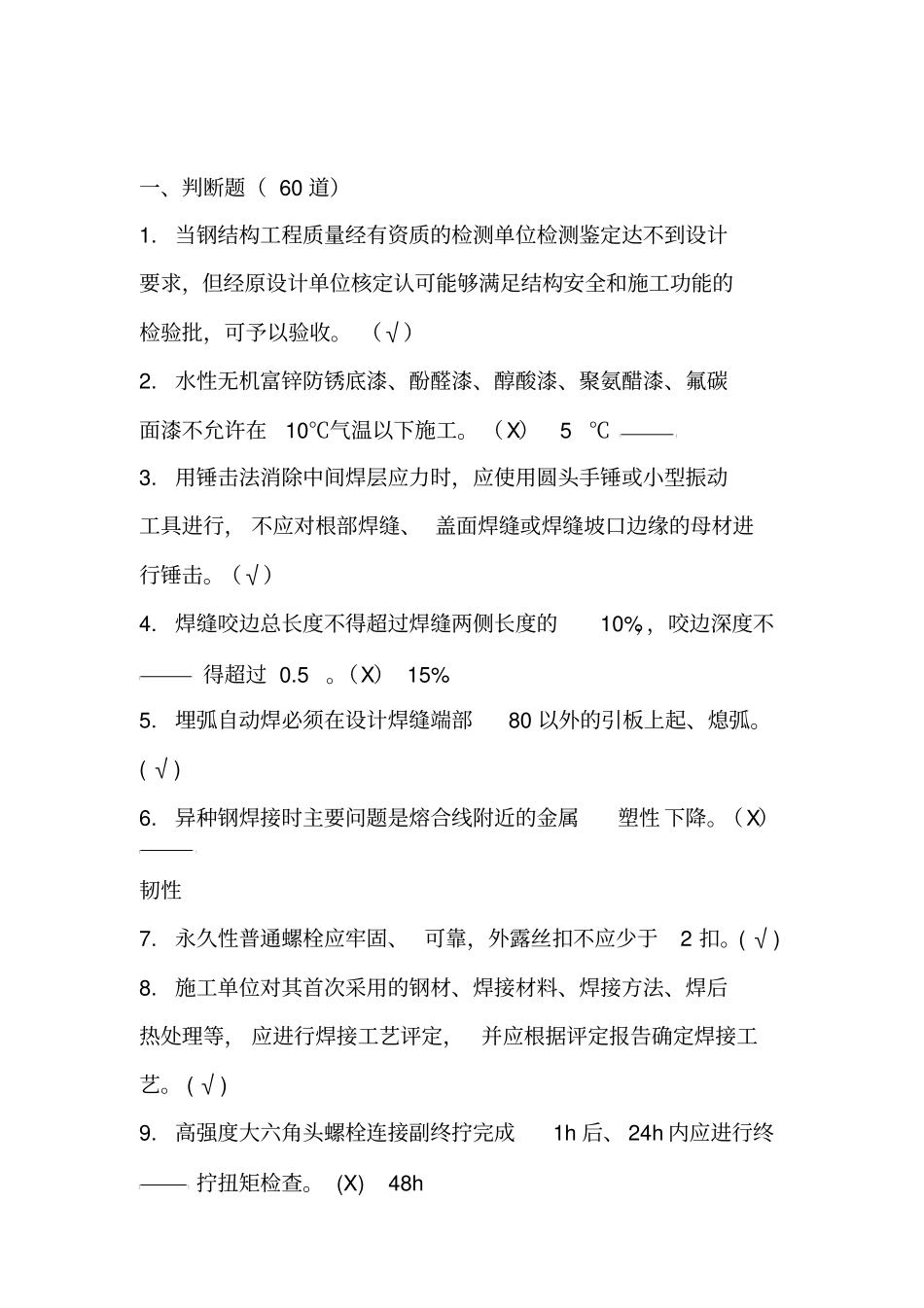

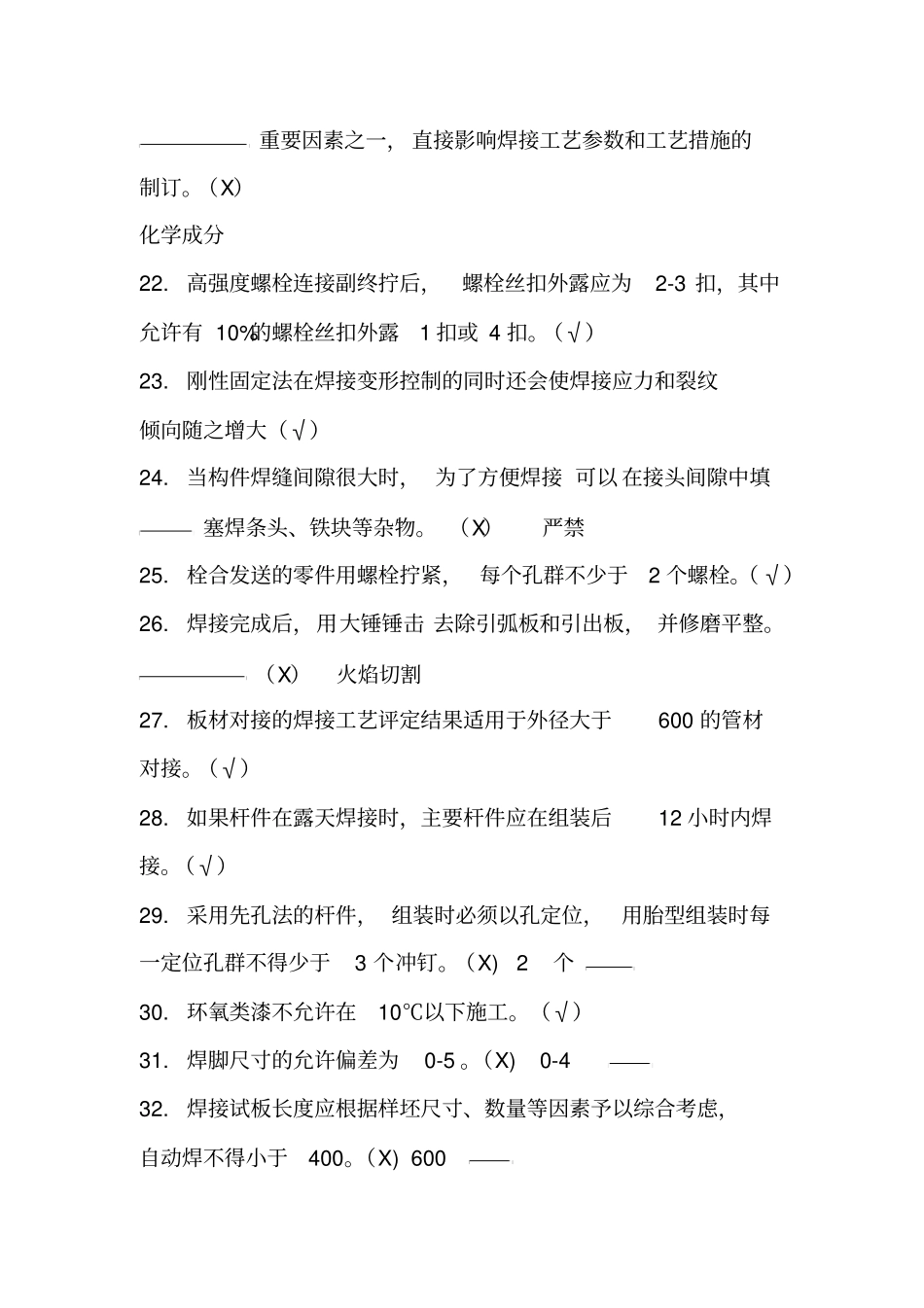

一、判断题（60道）1.当钢结构工程质量经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核定认可能够满足结构安全和施工功能的检验批，可予以验收。（√）2.水性无机富锌防锈底漆、酚醛漆、醇酸漆、聚氨醋漆、氟碳面漆不允许在10℃气温以下施工。（X）5℃3.用锤击法消除中间焊层应力时，应使用圆头手锤或小型振动工具进行，不应对根部焊缝、盖面焊缝或焊缝坡口边缘的母材进行锤击。（√）4.焊缝咬边总长度不得超过焊缝两侧长度的10%，，咬边深度不得超过0.5。（X）15%5.埋弧自动焊必须在设计焊缝端部80以外的引板上起、熄弧。(√)6.异种钢焊接时主要问题是熔合线附近的金属塑性下降。（X）韧性7.永久性普通螺栓应牢固、可靠，外露丝扣不应少于2扣。(√)8.施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。(√)9.高强度大六角头螺栓连接副终拧完成1h后、24h内应进行终拧扭矩检查。(X)48h10.试件出厂时抗滑移系数不小于0.55，安装时不小于0.45。（√）11.钢桥出厂后，喷铝涂层的保质期应为6个月。（√）12.若冲击试验的每一组（3个）试样试验结果的平均值不低于规定值，且任一试验结果不低于规定值70%，则判为合格。（√）13.为了结构安全而对焊缝要求宁大勿小这种做法是正确的。（X）错误14.吊车梁和吊车桁架不应下挠。（√）15.焊接工艺评定所用的钢材、焊钉、焊接材料必须与实际工程所用材料一致并符合相应标准要求，具有生产厂出具的质量证明文件。(√)16.钢结构安装检验批应在进场验收和焊接连接、紧固件连接、（√）制作等分项工程验收合格的基础上进行验收。．17.焊缝返修时，焊接裂纹的清除长度应由裂纹端各外延100。（X）5018.垂直应力方向的对接焊缝必须除去余高，并顺应力方向磨平。（√）19.紧固高强度螺栓，初拧应达到螺栓预拉力标准值的60%左右。（X）50%20.焊接时对一般缺损的钢构件,当构件的变形不影响其承载能力或正常使用时，可不进行处理。（√）21.钢材的力学性能是影响钢材的焊接性和焊接接头安全性的重要因素之一，直接影响焊接工艺参数和工艺措施的制订。（X）化学成分22.高强度螺栓连接副终拧后，螺栓丝扣外露应为2-3扣，其中允许有10%的螺栓丝扣外露1扣或4扣。（√）23.刚性固定法在焊接变形控制的同时还会使焊接应力和裂纹倾向随之增大（√）24.当构件焊缝间隙很大时，为了方便焊接可以在接头间隙中填塞焊条头、铁块等杂物。（X）严禁25.栓合发送的零件用螺栓拧紧，每个孔群不少于2个螺栓。（√）26.焊接完成后，用大锤锤击去除引弧板和引出板，并修磨平整。（X）火焰切割27.板材对接的焊接工艺评定结果适用于外径大于600的管材对接。（√）28.如果杆件在露天焊接时，主要杆件应在组装后12小时内焊接。（√）29.采用先孔法的杆件，组装时必须以孔定位，用胎型组装时每一定位孔群不得少于3个冲钉。（X)2个30.环氧类漆不允许在10℃以下施工。（√）31.焊脚尺寸的允许偏差为0-5。（X)0-432.焊接试板长度应根据样坯尺寸、数量等因素予以综合考虑，自动焊不得小于400。（X)60033.主要零件冷作弯曲时，环境温度不宜低于-5℃，内侧弯曲半径不宜小于板厚的15倍。(√)涂装涂料涂层需在上一道涂层实干后，方可涂装下一道漆，34.底漆、中间漆最长暴露时间不超过10天。（X）7天35.高强度螺栓应自由穿入螺栓孔。当需要扩孔时应采用气割孔，扩孔数量应征得设计同意。（X）不应采用36.焊条手工电弧焊时，焊条直径增大小于１ｍｍ发生变化，可以不用重新进行工艺评定。(√)37.三级对接焊缝应按二级焊缝标准进行外观质量检验。(√)38.焊接H型钢时，腹板中心偏移的允许偏差为±3㎜（。X）±2㎜39.焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于150。(X)20040.每一焊接工艺评定应作一次宏观断面酸蚀试验。(√)41.经外观检查合格的焊缝才能进行无损检验，无损检验应在焊接24h后进行。(√)42.当螺栓孔距的允许偏差超过规范规定的允许偏差时，可以采用与母材材质相匹配的焊条补焊后重新进行制孔。(√)43.电弧喷涂锌、铝或涂装富锌防锈底漆时，钢表面清理应达到2.5级。（X）3级44.钢结构工程中选...
