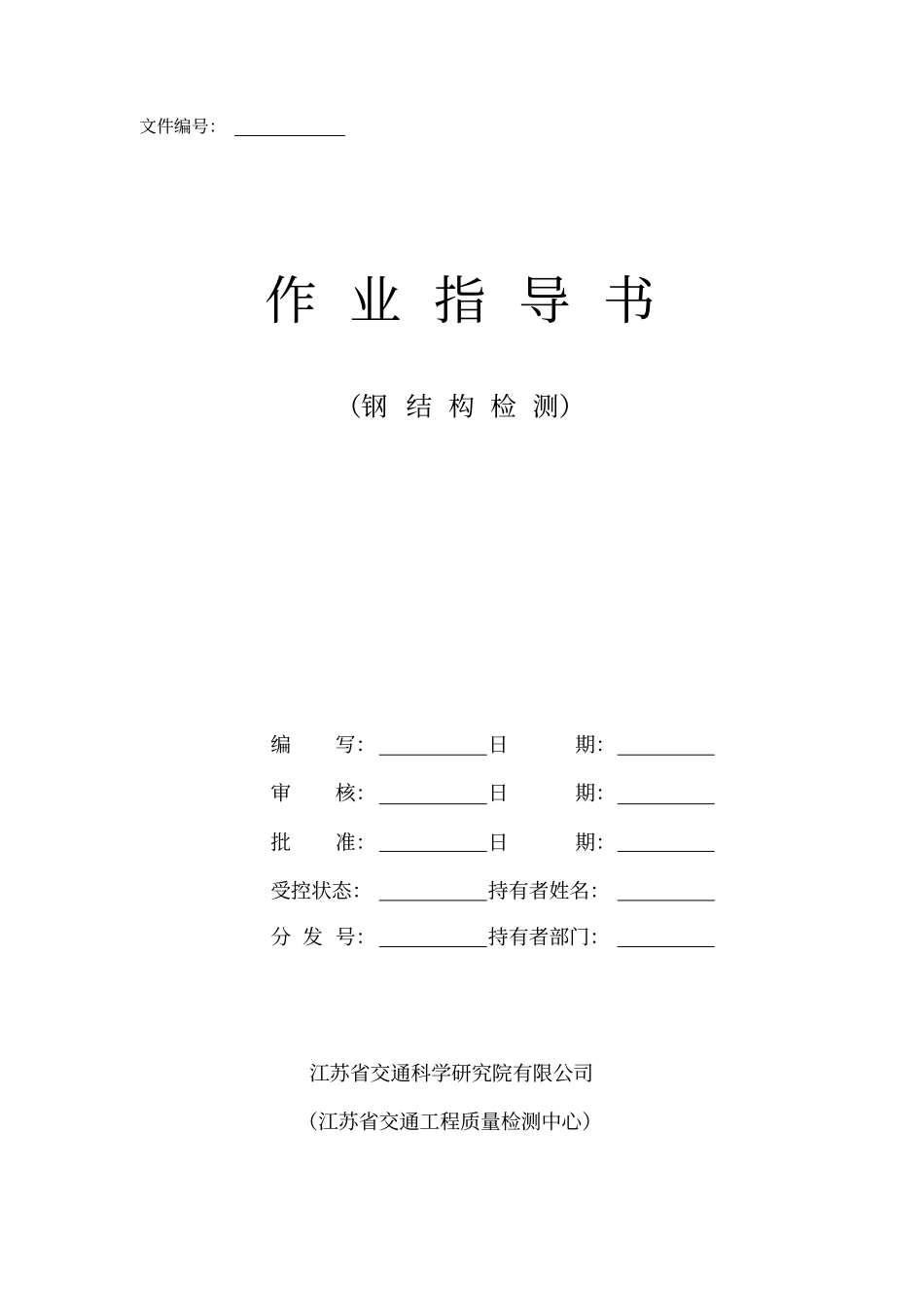

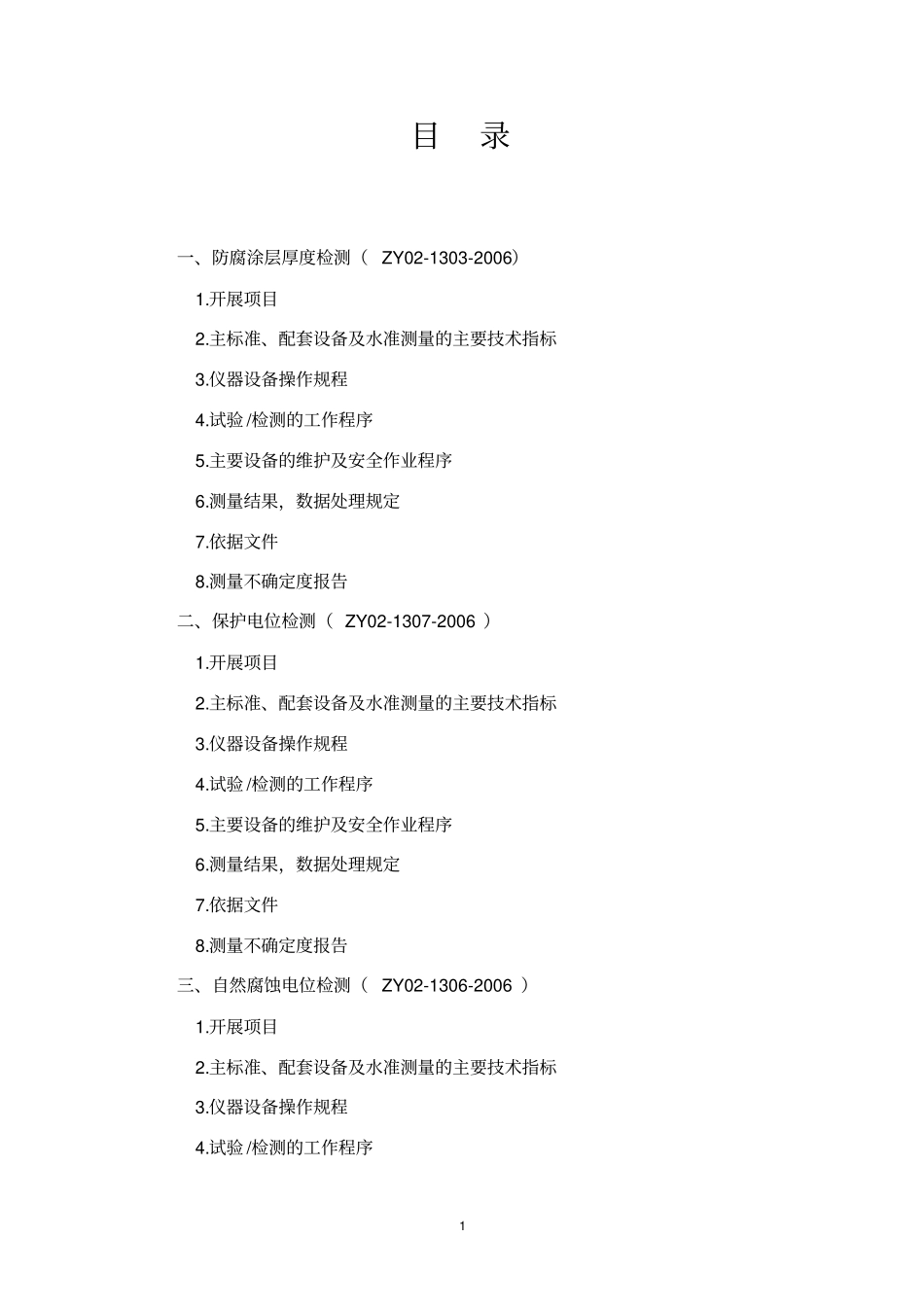

文件编号：作业指导书（钢结构检测）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院有限公司（江苏省交通工程质量检测中心）1目录一、防腐涂层厚度检测（ZY02-1303-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告二、保护电位检测（ZY02-1307-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告三、自然腐蚀电位检测（ZY02-1306-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序25.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告四、钢材厚度检测（ZY02-1308-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告五、表面粗糙度检测（ZY02-1309-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程4.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告六、涂膜附着力检测（ZY02-1310-2006）1.开展项目2.主标准、配套设备及水准测量的主要技术指标3.仪器设备操作规程34.试验/检测的工作程序5.主要设备的维护及安全作业程序6.测量结果，数据处理规定7.依据文件8.测量不确定度报告4一、防腐涂层厚度检测（ZY02-1303-2006）1.开展项目防腐涂层厚度试验2.主标准、配套设备及主要技术指标2.1主标准、配套设备主标准设备设备名称型号规格量程精度备注涂层厚度测定仪MINITEST600BF30～3000μm±2μm或±2～4％2.2主要技术指标2.2.1检查数量：按构件数抽查10%，且同类构件不应少于3件；2.2.2检验方法：用涂层厚度测定仪检查。每个构件检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。3.仪器设备3.1.涂层厚度仪操作规程3.1.1检查电源：将2个1.5V碱性电池装入主机内；3.1.2开机：按仪器上的“开机/关机”键，等到仪器屏幕上有显示后，确认有电源，按“ZERO”键，仪器进入待工作状态；3.1.3关机：试验结束后，按“开机/关机”键，关闭仪器。4.试验/检测的工作程序4.1仪器标定：将标准箔放在标定钢片上，打开仪器，测得标准箔的厚度；测量值及误差根据标准箔上的规定进行比较：96μm±1μm、510μm±1％、995μm±1％；4.2测量：将标定好的仪器测头接触被测量的涂层表面，听到仪器“滴”一声后，表示本次测量已完成，测量数字显示在屏幕上，记录下本次测得数值；4.3重复4.2操作，每个构件检测5处，每处得数值为3个相距50mm测点得平均5值。5.主要设备的维护及安全作业程序5.1仪器使用前，安装电池时请勿装反，否则引起仪器的使用故障；5.2仪器结束后，应将电池从主机中取出；5.3仪器测量时，须握住测头上套管，保持侧头轴线与被测面垂直。6.测量结果，数据处理规定6.1.测量结果判定测得的涂层厚度应满足设计要求。当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为150μm，室内应为125μm，其允许偏差为-25μm。每遍涂层干漆膜厚度的允许偏差为-5μm.7.依据文件《钢结构工程施工质量验收规范》（GB50205－2001）《海港工程钢结构防腐蚀技术规定》（JTJ230-89）《钢结构设计规范》（GB50017-2003）8.测量不确定度报告①测量数学模型：y=x②最佳测量结果：y1=x1③方差及灵敏系数：方差)(22)(2)(yRuxyue灵敏系数1)(xycx④标准不确定度计算测量标准不确定度u(y)包括测量设备示值误差引入的标准不确定度u(y1)、读6数不准引入的标准不确定度u(y2)和测量样本的不一致性引入的标准不确定度u(y3)。a）测量设备示值误差引入的标准不确定度u(y1)u(y1)=k=3为仪器示值误差均匀分布k=3b）读数不准引入的标准不确定度u(y2)u(y2)=k...
