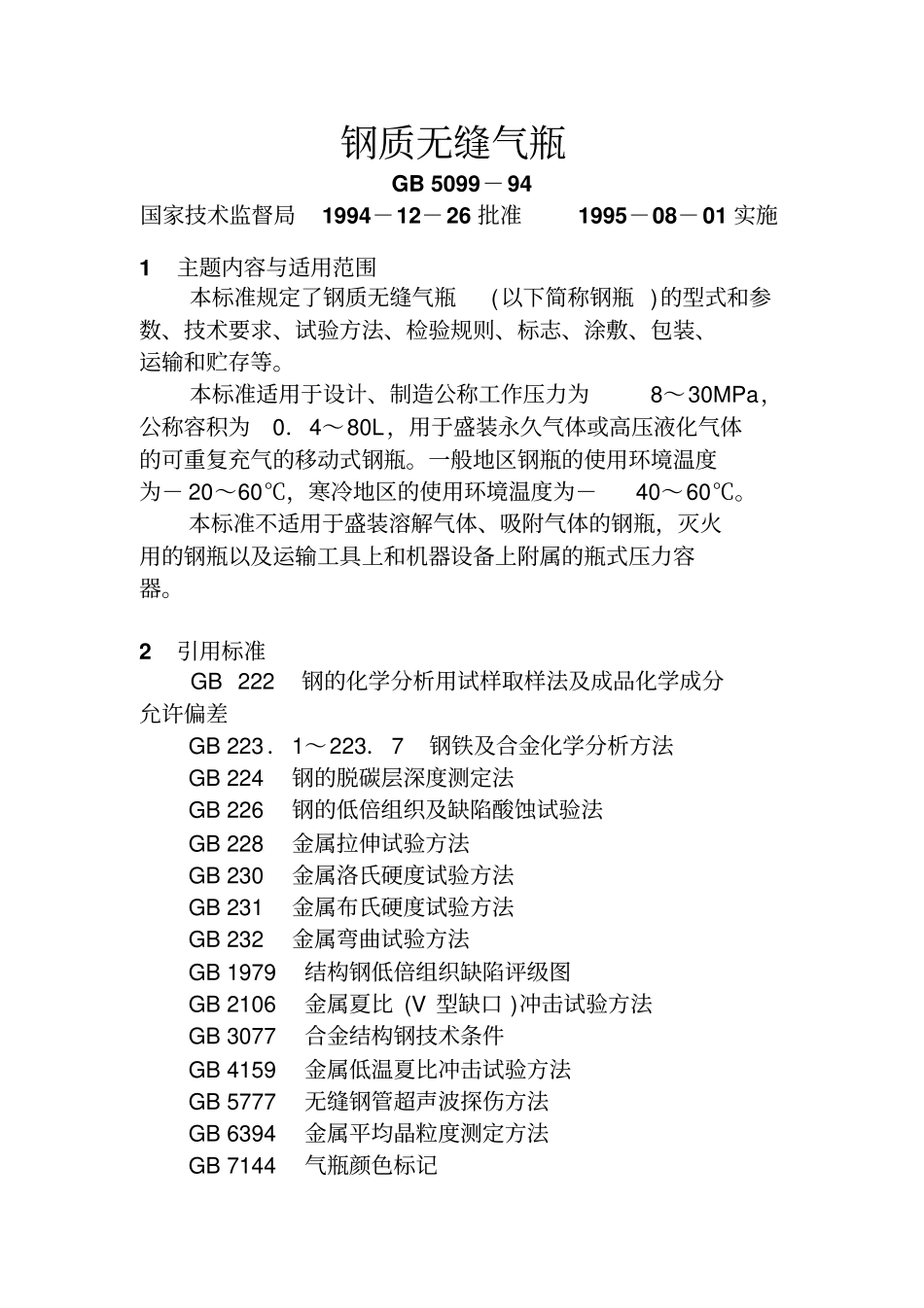

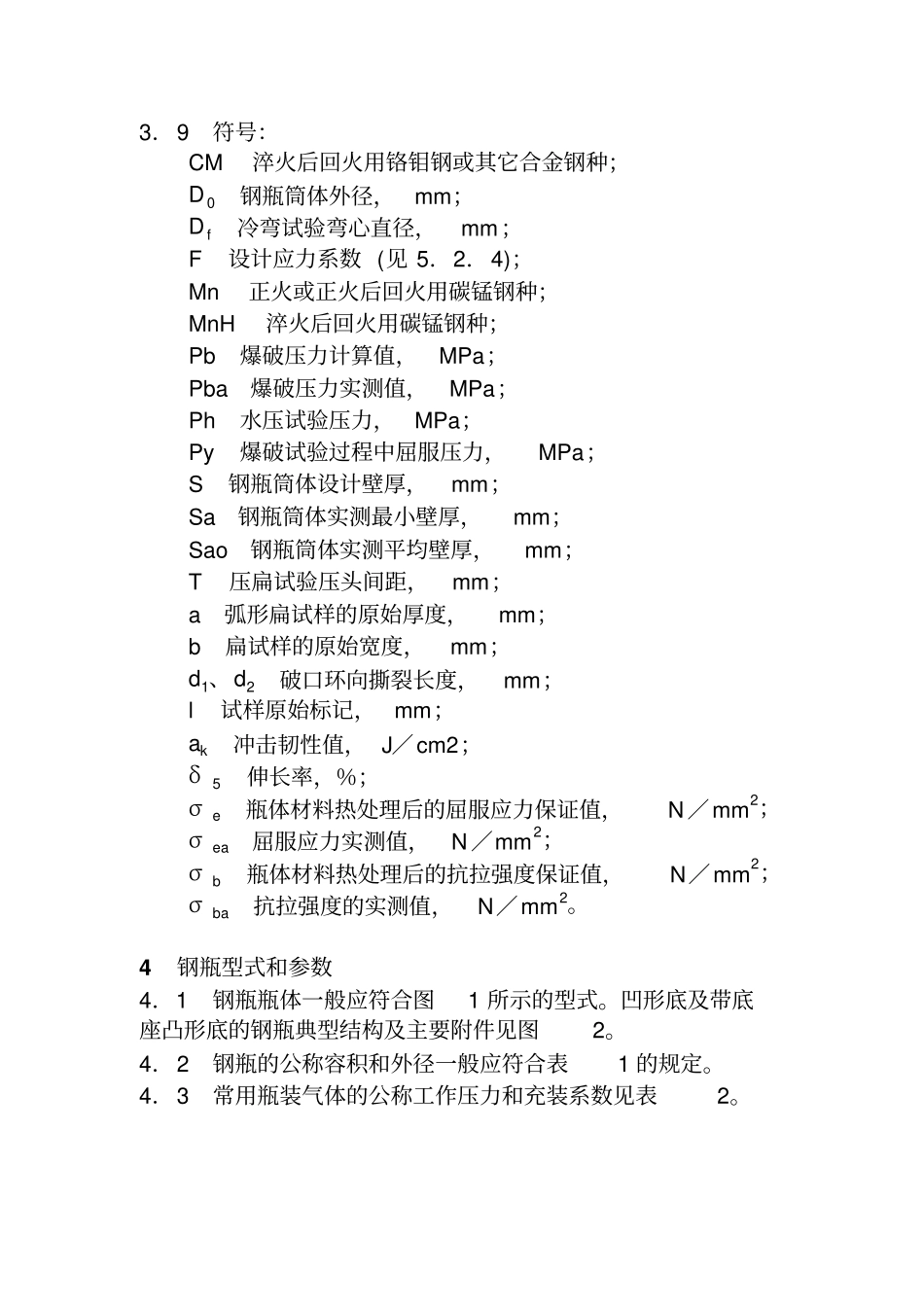

钢质无缝气瓶GB5099－94国家技术监督局1994－12－26批准1995－08－01实施1主题内容与适用范围本标准规定了钢质无缝气瓶(以下简称钢瓶)的型式和参数、技术要求、试验方法、检验规则、标志、涂敷、包装、运输和贮存等。本标准适用于设计、制造公称工作压力为8～30MPa，公称容积为0．4～80L，用于盛装永久气体或高压液化气体的可重复充气的移动式钢瓶。一般地区钢瓶的使用环境温度为－20～60℃，寒冷地区的使用环境温度为－40～60℃。本标准不适用于盛装溶解气体、吸附气体的钢瓶，灭火用的钢瓶以及运输工具上和机器设备上附属的瓶式压力容器。2引用标准GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB223．1～223．7钢铁及合金化学分析方法GB224钢的脱碳层深度测定法GB226钢的低倍组织及缺陷酸蚀试验法GB228金属拉伸试验方法GB230金属洛氏硬度试验方法GB231金属布氏硬度试验方法GB232金属弯曲试验方法GB1979结构钢低倍组织缺陷评级图GB2106金属夏比(V型缺口)冲击试验方法GB3077合金结构钢技术条件GB4159金属低温夏比冲击试验方法GB5777无缝钢管超声波探伤方法GB6394金属平均晶粒度测定方法GB7144气瓶颜色标记GB8163输送流体用无缝钢管GB8335气瓶专用螺纹GB9251气瓶水压试验方法GB9252气瓶疲劳试验方法GB12137气瓶气密性试验方法GB／T13005气瓶术语GB／T13298金属显微组织检验方法GB／T13299钢的显微组织评定方法GB13440无缝气瓶压扁试验方法GB13447无缝气瓶用钢坯GB15385气瓶水压爆破试验方法3技术术语和符号3．1永久气体：临界温度小于－10℃的气体；高压液化气体：临界温度大于或等于－10℃，且小于或等于70℃。3．2公称工作压力：对于盛装永久气体的钢瓶，系指在基准温度时(一般为20℃)所盛装气体的限定充装压力；对于盛装高压液化气体的钢瓶，系指温度为60℃时瓶内气体压力的上限值。3．3许用压力：钢瓶在充装、使用、储运过程中允许承受的最高压力。3．4屈服应力：对材料试件拉伸试验，呈明显屈服现象的，取屈服点或下屈服点；无明显屈服现象的，取屈服强度。3．5批量：系指采用同一设计条件，具有相同的公称直径、设计壁厚，用同一炉罐号钢，同一制造方法制成，按同一热处理规范进行连续热处理的钢瓶所限定的数量。3．6设计应力系数：瓶体材料屈服应力设计取值与水压试验压力下筒体当量应力之比。3．7充装系数：标准规定的钢瓶单位水容积允许充装的最大气体重量。3．8应力集中系数：瓶体的薄膜应力与局部最大应力的比值。3．9符号：CM淬火后回火用铬钼钢或其它合金钢种；D0钢瓶筒体外径，mm；Df冷弯试验弯心直径，mm；F设计应力系数(见5．2．4)；Mn正火或正火后回火用碳锰钢种；MnH淬火后回火用碳锰钢种；Pb爆破压力计算值，MPa；Pba爆破压力实测值，MPa；Ph水压试验压力，MPa；Py爆破试验过程中屈服压力，MPa；S钢瓶筒体设计壁厚，mm；Sa钢瓶筒体实测最小壁厚，mm；Sao钢瓶筒体实测平均壁厚，mm；T压扁试验压头间距，mm；a弧形扁试样的原始厚度，mm；b扁试样的原始宽度，mm；d1、d2破口环向撕裂长度，mm；l试样原始标记，mm；ak冲击韧性值，J／cm2；δ5伸长率，％；σe瓶体材料热处理后的屈服应力保证值，N／mm2；σea屈服应力实测值，N／mm2；σb瓶体材料热处理后的抗拉强度保证值，N／mm2；σba抗拉强度的实测值，N／mm2。4钢瓶型式和参数4．1钢瓶瓶体一般应符合图1所示的型式。凹形底及带底座凸形底的钢瓶典型结构及主要附件见图2。4．2钢瓶的公称容积和外径一般应符合表1的规定。4．3常用瓶装气体的公称工作压力和充装系数见表2。图1钢瓶瓶体型式图2凹形底和带底座凸形底钢瓶的典型结构表1钢瓶的公称容积和外径类别公称容积L水容积允许偏差％外径Domm允许偏差％小容积0.4+20-060，70+1.25-2.000.7701.0891.42.089，1082.5+10-0108，120，1403.2120，1404.05.06.37.0140，1528.09.010.0152，15912.0152，159，178，180中容积20.0+5-0203，219±1.2525.032.036.038.0219，229，23240.045.050.063.0245，267，27370.080.0表2常用瓶装气体公称工作压力及充装系数气体类别气体名称化学式公称工作压力MPa充装系数kg／L永久气体氧、氮、氢或其他O2、N2、H2302015高压液化...
