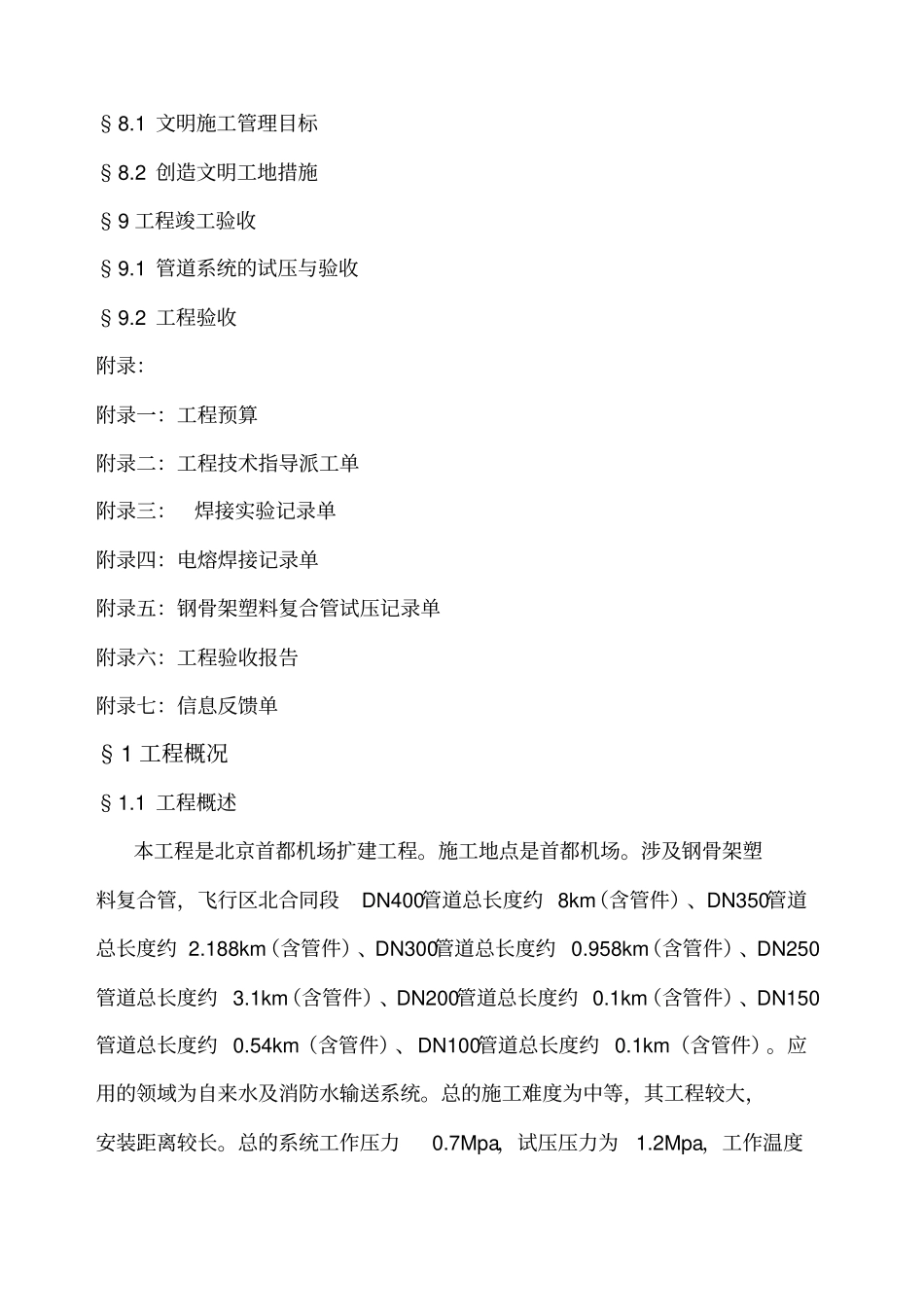

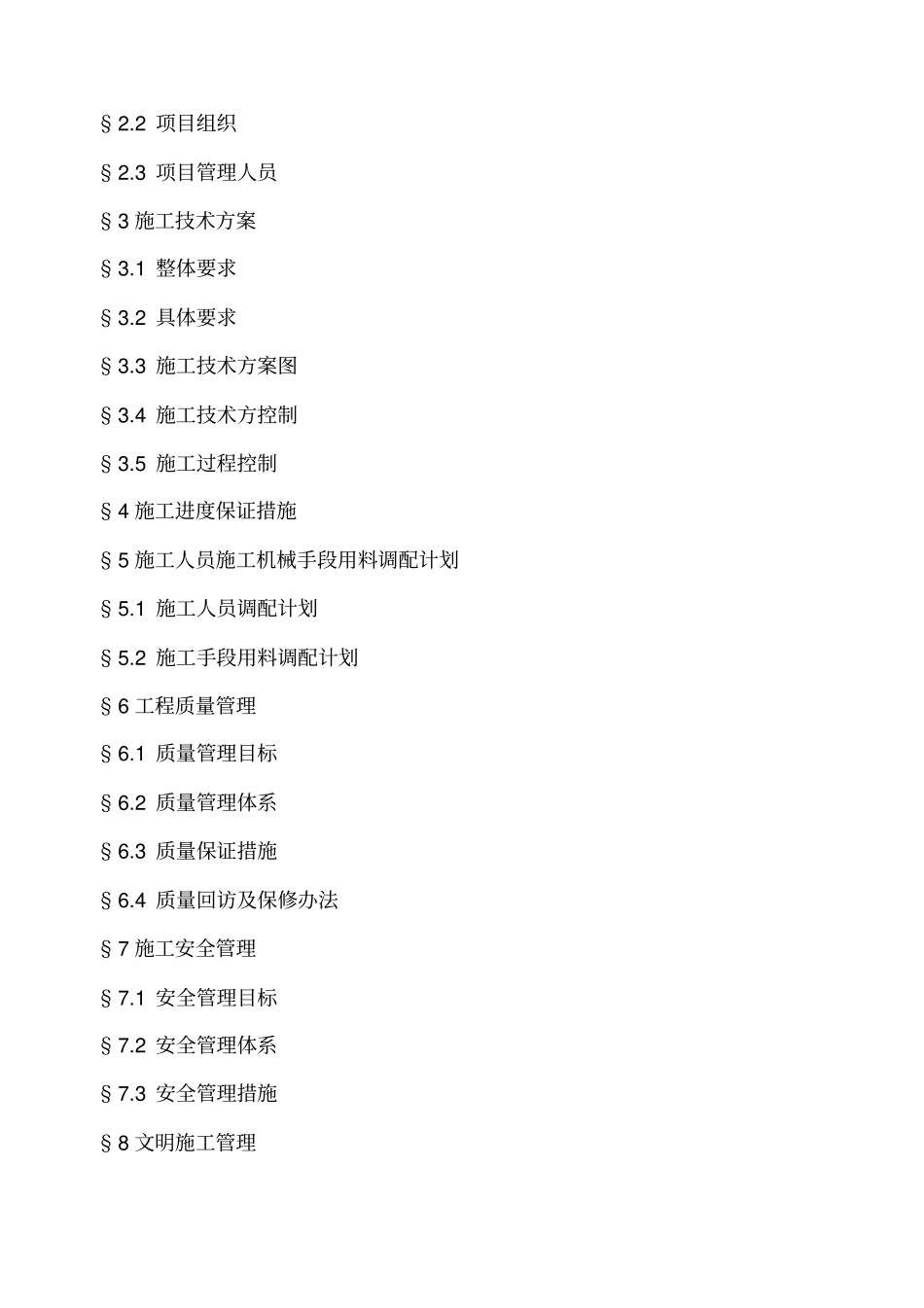

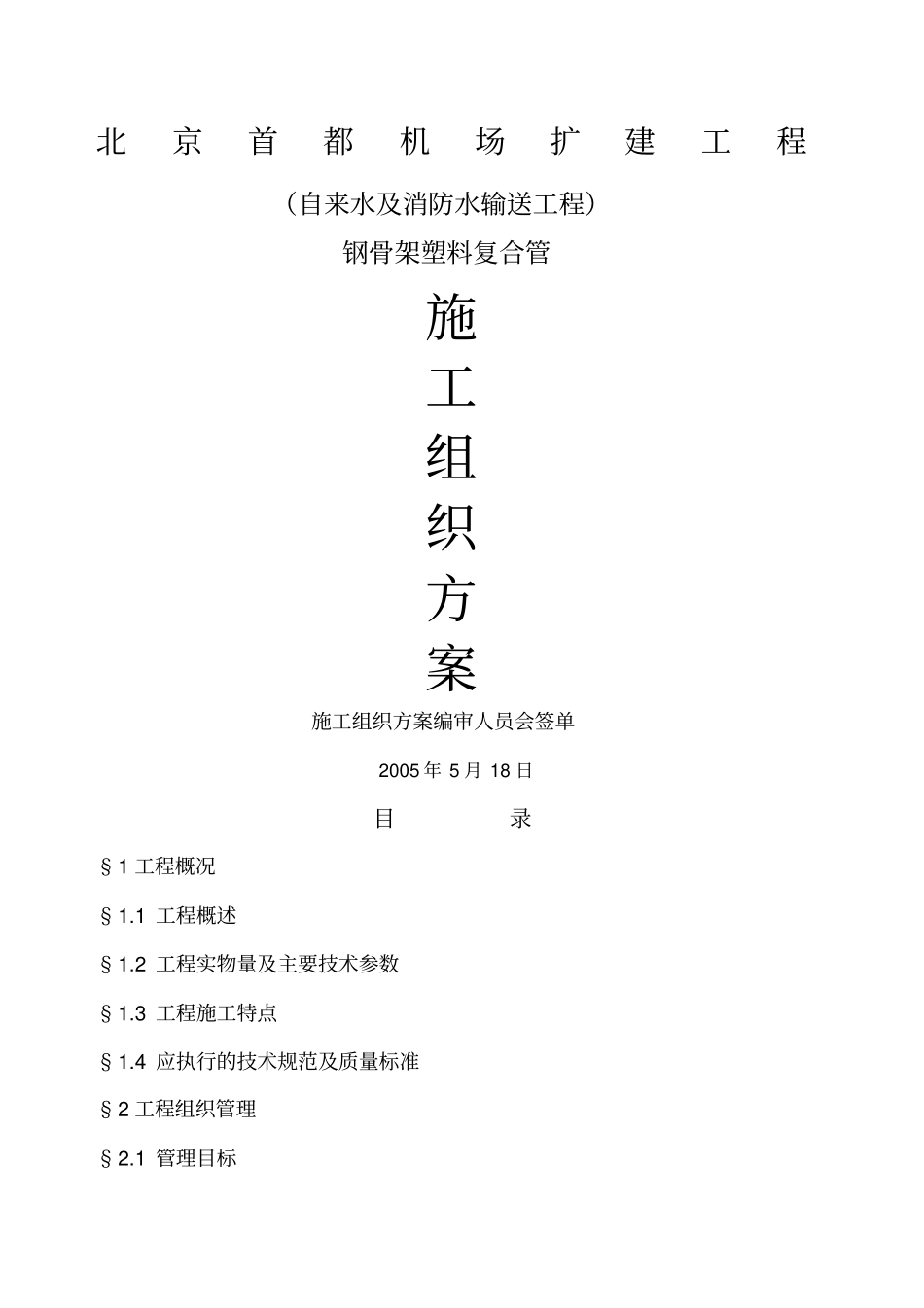

北京首都机场扩建工程（自来水及消防水输送工程）钢骨架塑料复合管施工组织方案施工组织方案编审人员会签单2005年5月18日目录§1工程概况§1.1工程概述§1.2工程实物量及主要技术参数§1.3工程施工特点§1.4应执行的技术规范及质量标准§2工程组织管理§2.1管理目标§2.2项目组织§2.3项目管理人员§3施工技术方案§3.1整体要求§3.2具体要求§3.3施工技术方案图§3.4施工技术方控制§3.5施工过程控制§4施工进度保证措施§5施工人员施工机械手段用料调配计划§5.1施工人员调配计划§5.2施工手段用料调配计划§6工程质量管理§6.1质量管理目标§6.2质量管理体系§6.3质量保证措施§6.4质量回访及保修办法§7施工安全管理§7.1安全管理目标§7.2安全管理体系§7.3安全管理措施§8文明施工管理§8.1文明施工管理目标§8.2创造文明工地措施§9工程竣工验收§9.1管道系统的试压与验收§9.2工程验收附录：附录一：工程预算附录二：工程技术指导派工单附录三：焊接实验记录单附录四：电熔焊接记录单附录五：钢骨架塑料复合管试压记录单附录六：工程验收报告附录七：信息反馈单§1工程概况§1.1工程概述本工程是北京首都机场扩建工程。施工地点是首都机场。涉及钢骨架塑料复合管，飞行区北合同段DN400管道总长度约8km（含管件）、DN350管道总长度约2.188km（含管件）、DN300管道总长度约0.958km（含管件）、DN250管道总长度约3.1km（含管件）、DN200管道总长度约0.1km（含管件）、DN150管道总长度约0.54km（含管件）、DN100管道总长度约0.1km（含管件）。应用的领域为自来水及消防水输送系统。总的施工难度为中等，其工程较大，安装距离较长。总的系统工作压力0.7Mpa，试压压力为1.2Mpa，工作温度连续工作10OC~25OC。安源管道实业股份公司负责指导钢骨架塑料复合管的连接施工。管沟的定位开挖及回填由其他单位完成。§1.2主要技术要求1．工程是自来水及消防水输送管2．所有管道采用地埋式3．管线工作压力0.7Mpa§1.3工程施工特点本工程是在首都施工项目，在管材配送前对工程的各个细节都要考虑周详。管件的数量、规格，短管的长度和数量都应提前落实清楚。管线与原有的管线的连接方式和连接材料要做到齐全准确。§1.4应执行的技术规范及质量标准执行的技术规范及质量标准详见表1-1表1-1应执行的技术规范及质量标准一览表序号规范标准名称标准号备注1《给水用钢骨架聚乙烯塑料复合管》CJ/T123—20002《给水用钢骨架聚乙烯塑料复合管件》CJ/T124—20004《钢骨架塑料复合管施工及验收规范》安源管道实业有限公司Q/PsG3001-2002§2工程组织管理§2.1管理目标本工程为公司在北京首都机场扩建正式承接的消防工程消防水输送工程施工，在该工程中采用法兰、电熔套筒二种主要连接方式。公司成立相应的机构保证该工程目标的实现：1.确保工程的费用不超过费用预算水平。2.按甲方要求的工期内保质量完成施工任务。3.工程施工总结施工经验，树立良好的企业形象，赢取用户的满意和信赖，为钢骨架塑料复合管在施工积累一定的经验。§2.2项目组织机构项目经理工艺专业施工员质量检验负责人安全管理负责人质保工程师供应管理负责人施工班组§2.3项目组织机构工程项目负责人：技术负责人：质量管理：工装管理：安全管理：§3施工技术方案§3.1整体要求做详细的施工方案；详尽的材料清单、施工机具清单，以及工程预算。§3.2工程中通过具体单个项目全面体现SPE管及管配件的各项性能指数，连接工艺、施工要求等。§3.3施工技术方案图§3.4施工技术控制§3.4.1焊接工艺参数的确定：根据现场条件，经试焊后确定。§3.4.2保证施工质量的技术组织措施：A.由公司实验室针对用户要求提供相适应的焊接工艺参数和抢修模拟方案件。B.选派合格的焊接人员进行焊接操作。C.焊接施工前，在现场做好焊接实验，合格后方可进行焊接施工。图纸细化施工准备现场预制沟下连接试压验收交付D.随时检测施工现场的环境温度变化、电压、电容电阻值和焊接电流的变化及检测焊机的输入与输出端的电压是否满足焊接要求，发现异常现象要立刻停止焊接，分析原因并采取纠正预防措施。E.做好各方面的协调工作，建立畅顺的信息反馈渠道，消除现场...
