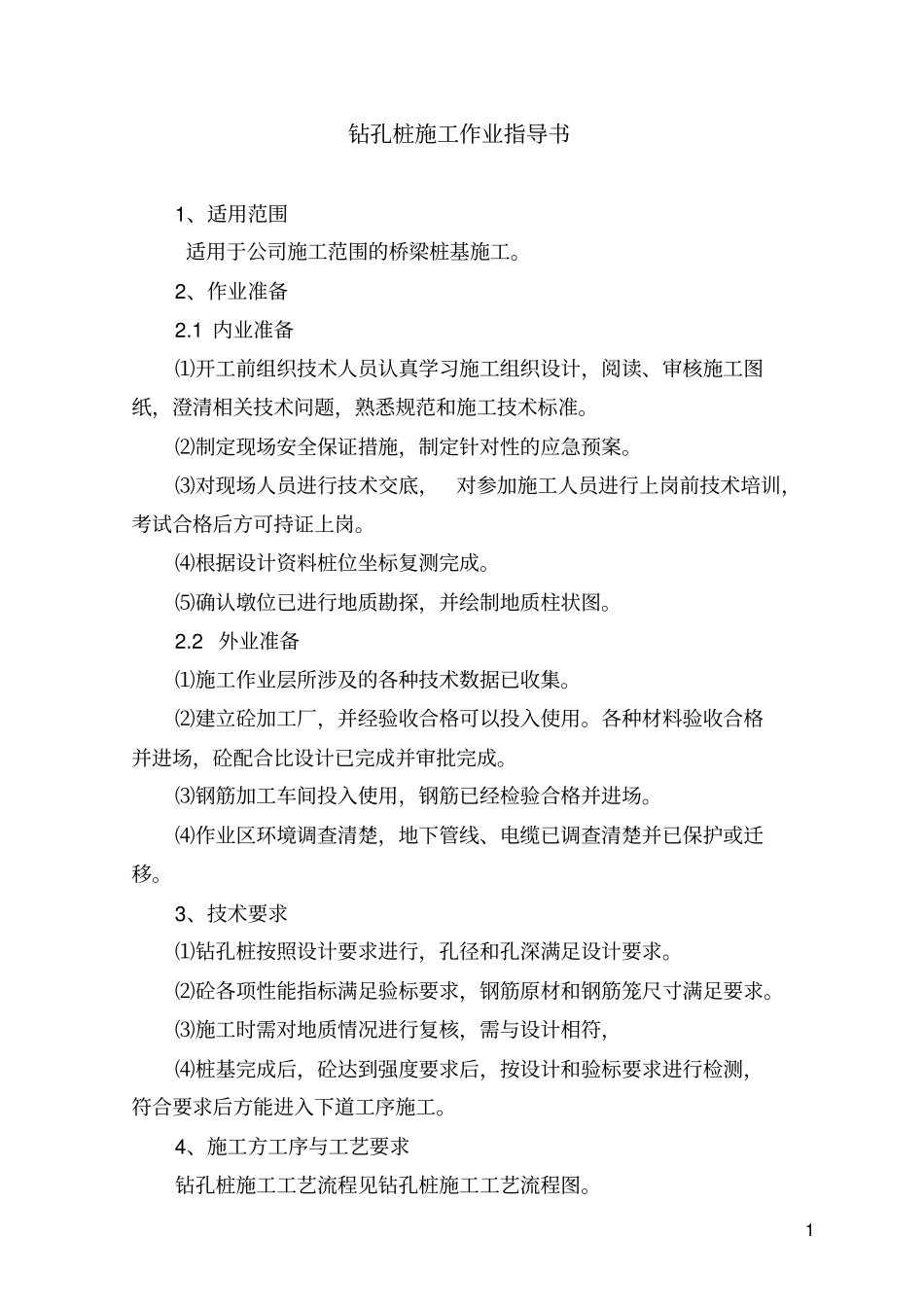

钻孔桩施工作业指导书单位：1钻孔桩施工作业指导书1、适用范围适用于公司施工范围的桥梁桩基施工。2、作业准备2.1内业准备⑴开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清相关技术问题，熟悉规范和施工技术标准。⑵制定现场安全保证措施，制定针对性的应急预案。⑶对现场人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后方可持证上岗。⑷根据设计资料桩位坐标复测完成。⑸确认墩位已进行地质勘探，并绘制地质柱状图。2.2外业准备⑴施工作业层所涉及的各种技术数据已收集。⑵建立砼加工厂，并经验收合格可以投入使用。各种材料验收合格并进场，砼配合比设计已完成并审批完成。⑶钢筋加工车间投入使用，钢筋已经检验合格并进场。⑷作业区环境调查清楚，地下管线、电缆已调查清楚并已保护或迁移。3、技术要求⑴钻孔桩按照设计要求进行，孔径和孔深满足设计要求。⑵砼各项性能指标满足验标要求，钢筋原材和钢筋笼尺寸满足要求。⑶施工时需对地质情况进行复核，需与设计相符，⑷桩基完成后，砼达到强度要求后，按设计和验标要求进行检测，符合要求后方能进入下道工序施工。4、施工方工序与工艺要求钻孔桩施工工艺流程见钻孔桩施工工艺流程图。25、施工要求要求采用整套冲击钻机设备，避免使用双筒卷扬机组成的简易钻具。为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已浇灌砼强度,应侍邻孔砼抗压强度达到2.5Mpa后方可开钻。5.1施工准备钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、平整场地凿桩头测定孔位挖埋护筒钻机就位钻进制作护筒加工钻头中间检查终孔清孔测孔安放钢筋笼安放导管二次清孔灌注混凝土挖泥浆池、沉淀池泥浆制备泥浆循环、滤碴、补浆、测指标测孔深、泥浆比重、钻进速度测孔深、孔径、孔斜度注清水、换泥浆、测比重填表格、监理工程师签字认可填表、监理工程师签字认可检查泥浆比重及沉渣厚度制作混凝土试件，测量混凝土面高度和导管埋深深度清理、检查测孔深、孔径钢筋笼制作钻孔桩施工工艺流程图桩基检测3淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。5.2埋设钢护筒护筒内径比桩径大40cm，护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于1%。水中筑岛，护筒宜埋入河床面以下1米。钻孔时孔内水位高出护筒底面0.5m或地下水位以上1.5-2.0m。5.3开挖泥浆池，选择和备足良好的造浆粘土或膨润土，造浆量为2倍的桩的混凝土体积，泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下：泥浆比重：岩石不大于1.2，砂黏土不大于1.3，坚硬大漂石、卵石夹粗砂不宜大于1.4。粘度：一般地层16～22s，松散易坍地层19～28s。含砂率：新制泥浆不大于4%。胶体率：不小于95%。PH值：大于6.5。5.4钻孔5.4.1安装钻机安装钻机时要求底部应垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头在护筒中心偏差不得大于50mm。5.4.2钻进开始钻进时，进尺应适当控制，在护筒刃脚处，应短冲程钻进，使刃脚处有坚固的泥皮护壁。待钻进深度超过钻头全高加正常冲程后可按土质以正常速度钻进。如护筒外侧土质松软发现漏浆时，可提起钻锥，4向孔中到入粘土，再放下钻锥冲击，使胶泥挤入孔壁堵住漏浆孔隙，稳住泥浆继续钻进。在砂类土或软土层钻进时，易坍孔。宜选用平底钻锥、控制进尺、低冲程、稠泥浆钻进。泥浆补充与净化：开始前应调制足够数量的泥浆，钻进过程中，如泥浆有损耗、漏失，应予补充。并应按泥浆检查规定，按时检查泥浆指标，遇土层变化应增加检查次数，并适当调整泥浆指标。每钻进2m或地层变化处，应在泥浆槽中捞取钻渣样品，查明土类并记录，及时排除钻渣并置换泥浆，使钻锥经常钻进新鲜地层。同时注意土层的变化，在岩、土层变化处均应捞取渣样，判明土层并记入记录表中以便与地质...
