钻孔灌注桩施工作业指导书VIP免费

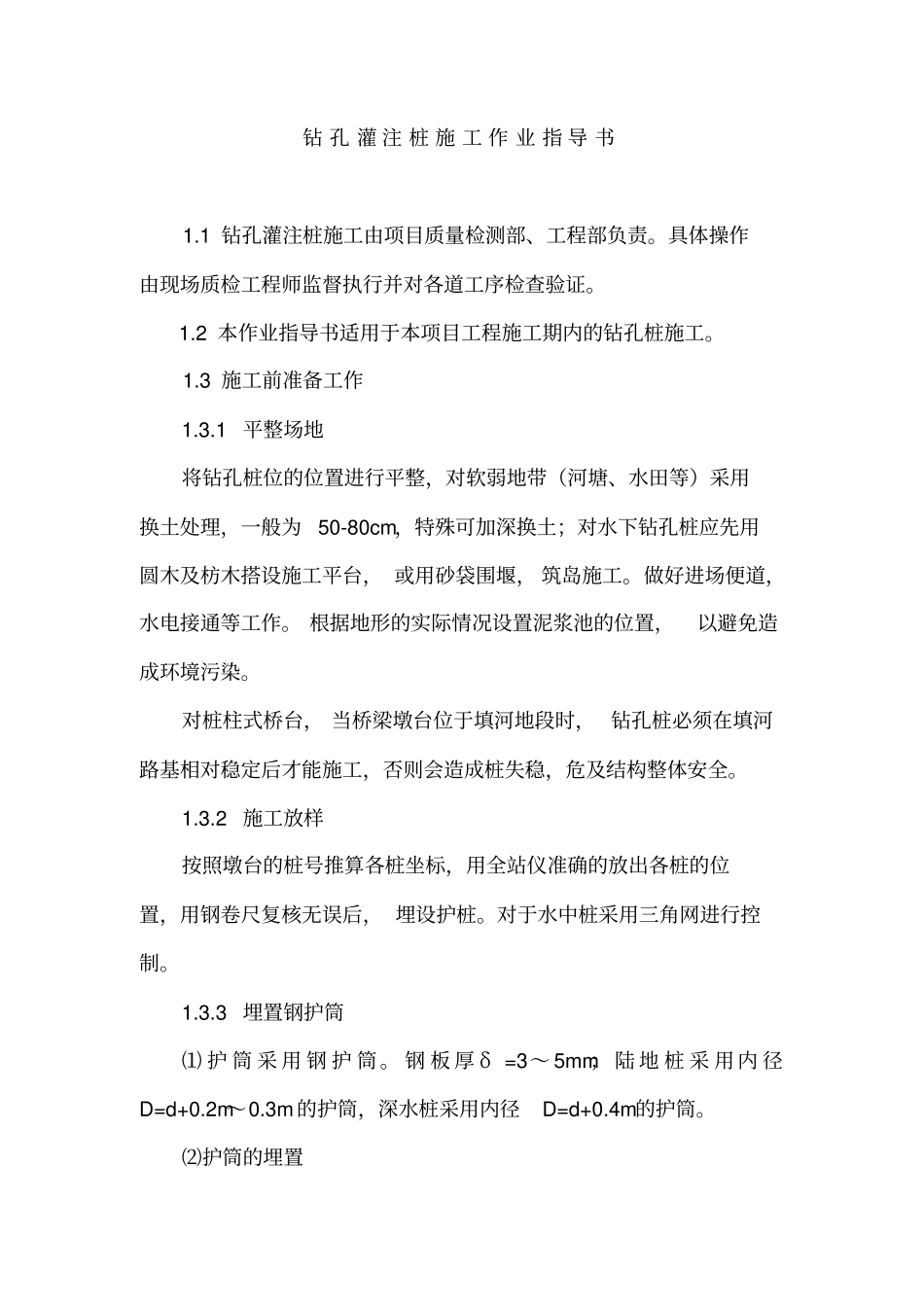

钻孔灌注桩施工作业指导书1.1钻孔灌注桩施工由项目质量检测部、工程部负责。具体操作由现场质检工程师监督执行并对各道工序检查验证。1.2本作业指导书适用于本项目工程施工期内的钻孔桩施工。1.3施工前准备工作1.3.1平整场地将钻孔桩位的位置进行平整，对软弱地带（河塘、水田等）采用换土处理，一般为50-80cm，特殊可加深换土；对水下钻孔桩应先用圆木及枋木搭设施工平台，或用砂袋围堰，筑岛施工。做好进场便道，水电接通等工作。根据地形的实际情况设置泥浆池的位置，以避免造成环境污染。对桩柱式桥台，当桥梁墩台位于填河地段时，钻孔桩必须在填河路基相对稳定后才能施工，否则会造成桩失稳，危及结构整体安全。1.3.2施工放样按照墩台的桩号推算各桩坐标，用全站仪准确的放出各桩的位置，用钢卷尺复核无误后，埋设护桩。对于水中桩采用三角网进行控制。1.3.3埋置钢护筒⑴护筒采用钢护筒。钢板厚δ=3～5mm；陆地桩采用内径D=d+0.2m～0.3m的护筒，深水桩采用内径D=d+0.4m的护筒。⑵护筒的埋置在旱地上埋置护筒时，对于地质情况不好地段将护筒周围及底部换上粘质土，分层夯实，夯实深度为1.0m左右；水域埋置护筒时，应严格注意平面位置、竖向倾斜和两节护筒连接质量，沉入时可采用压重、振动、锤击并辅以筒内除土的方法。护筒顶面高出地下水位2m以上，旱地上高出地面0.3m，水中宜高出水面1.0～2.0m。⑶护筒埋置深度：护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度宜为2～4m，旱地地质情况较好，采用1.0—1.5m左右，否则埋至地质较好的地质层为止，水中桩的护筒埋至持力层为宜，以防被水冲毁，有冲刷影响的河床，应沉入局部冲刷线以下不小于1.0～1.5m。⑷护筒的质量控制护筒中心竖直线与桩中心线重合，平面允许误差为5㎝，竖直线倾斜不大于1%，陆上可实测定位，水域可依靠导向架定位；护筒连接处要求筒内无突出物，应耐拉、耐压、不漏水。1.3.4搭设钻机平台钻孔桩为陆上桩时，拟用人工平整场地，直接搁置枋木用作钻机平台；钻孔桩为水中桩时，拟用原木搭设排架，用枋木搭设钻机平台，钻机用吊车就位。或用砂袋围堰，筑岛施工。钻机平台应水平，可用水准管调平，以防钻机底座不平，在钻进的过程中钻杆倾斜；钻机平台应平稳，以防在钻进过程中产生位移或沉陷。1.3.4泥浆拌制首先应根据《工程地质勘查报告》中钻孔柱状图等施工条件确定钻孔方法，即采用正循环/反循环方法的选择，再依据试验室提供的泥浆性能指标（主要为三大指标：泥浆比重、粘度、含砂率）拌制泥浆。泥浆拌制采用两套方案，对于粘土地段为自拌浆的方法；其它地段采用胶泥和清水拌和均匀，使成悬浮体。在钻孔中，泥浆应始终高出孔外水位或地下水位，为了回收泥浆，减少环境污染，设置泥浆循环净化系统。1.4钻孔施工1.4.1钻机就位前，应对钻孔各项施工准备工作进行检查，尤其原材料准备及报验情况，严禁出现成孔几天后因原材料而无法浇筑的现象，以及对钻机及其它机具进行检查，机具配套，水、电畅通。钻孔时，应安设图纸绘制的地质剖面图，选用适当的钻机型号。对于软弱土层，应在填土相对稳定，并无明显塑性流变后，再进行钻孔桩的施工。钻孔时钻架必须稳固，钻头对准桩位中心。1.4.2钻孔严格按规范和招标技术文件的规定和要求进行施工，同时还要求符合下列规定：⑴应在钻孔桩开工前，选择一至二根桩作为试桩，主要是对地质资料的复核。⑵一经开始应连续进行，不得中断；及时填写施工原始记录；严格交接班制度。⑶经常对泥浆进行试验，以确保泥浆符合要求，在地层变化处，捞取渣样，判明土层，记入表中，以便核对地层地质剖面柱状图。根据地质状况，调整进尺速度及转速。⑷升降钻锥时要平稳，钻锥提出孔口时应防止碰撞护筒孔壁、钩挂护筒底部，拆装钻杆要迅速。⑸开钻时应慢速推进，待导向部位全部进入土层后方可全速钻进。⑹钻孔采用减压钻进，即钻机的主吊钩始终承受部分钻具的重力。孔底承受的钻压不超过钻锥，压块重力之和（扣除浮力）的80%，以避免和减少斜孔、弯孔、扩孔现象。⑺在钻孔排渣、提桩头除土或因故停钻时，应保持孔内具有规定的水位和泥浆相对密度和粘度，以防坍孔。1.5...
