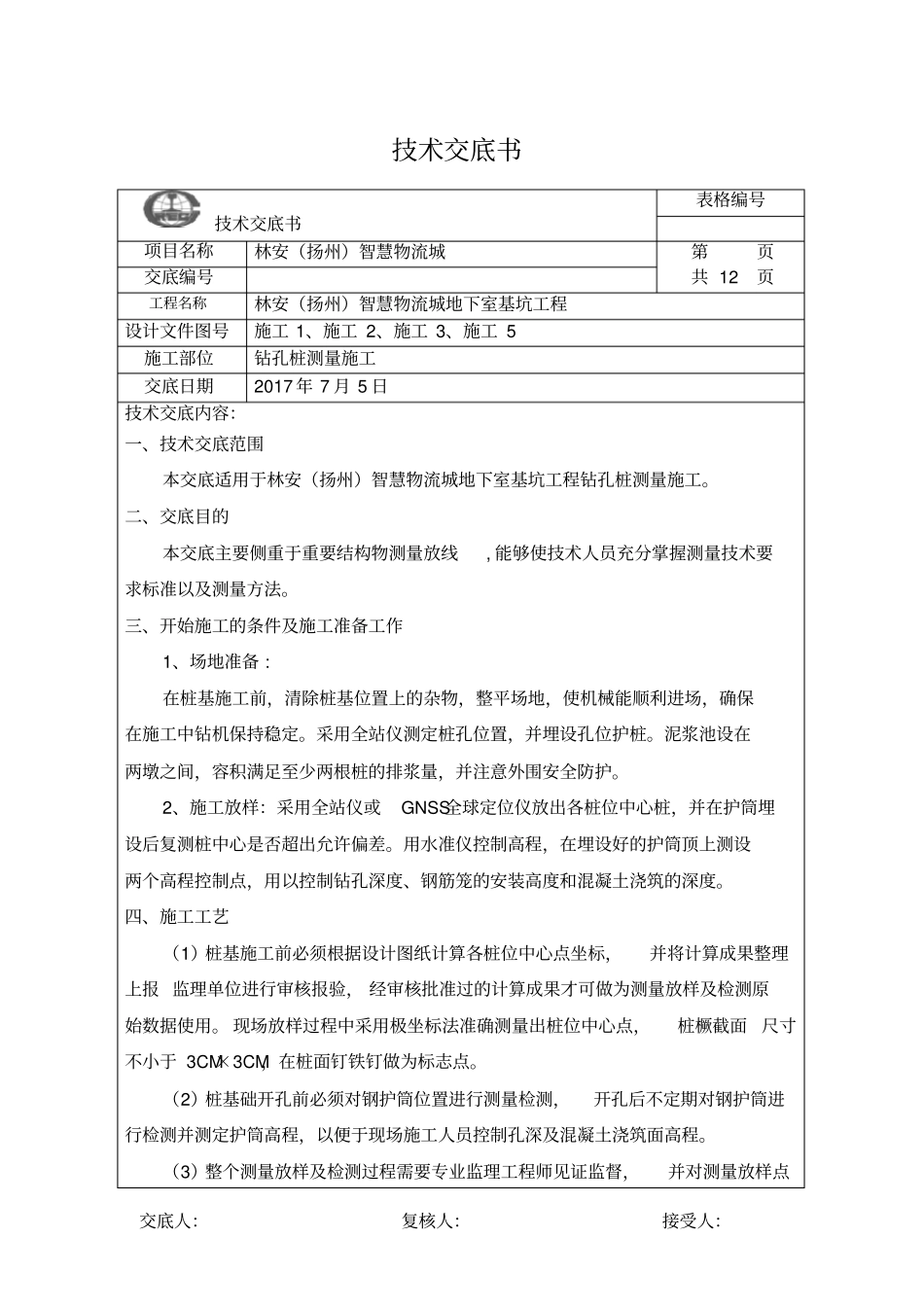

交底人：复核人：接受人：技术交底书技术交底书表格编号项目名称林安（扬州）智慧物流城第页共12页交底编号工程名称林安（扬州）智慧物流城地下室基坑工程设计文件图号施工1、施工2、施工3、施工5施工部位钻孔桩测量施工交底日期2017年7月5日技术交底内容：一、技术交底范围本交底适用于林安（扬州）智慧物流城地下室基坑工程钻孔桩测量施工。二、交底目的本交底主要侧重于重要结构物测量放线,能够使技术人员充分掌握测量技术要求标准以及测量方法。三、开始施工的条件及施工准备工作1、场地准备:在桩基施工前，清除桩基位置上的杂物，整平场地，使机械能顺利进场，确保在施工中钻机保持稳定。采用全站仪测定桩孔位置，并埋设孔位护桩。泥浆池设在两墩之间，容积满足至少两根桩的排浆量，并注意外围安全防护。2、施工放样：采用全站仪或GNSS全球定位仪放出各桩位中心桩，并在护筒埋设后复测桩中心是否超出允许偏差。用水准仪控制高程，在埋设好的护筒顶上测设两个高程控制点，用以控制钻孔深度、钢筋笼的安装高度和混凝土浇筑的深度。四、施工工艺（1）桩基施工前必须根据设计图纸计算各桩位中心点坐标，并将计算成果整理上报监理单位进行审核报验，经审核批准过的计算成果才可做为测量放样及检测原始数据使用。现场放样过程中采用极坐标法准确测量出桩位中心点，桩橛截面尺寸不小于3CM×3CM，在桩面钉铁钉做为标志点。（2）桩基础开孔前必须对钢护筒位置进行测量检测，开孔后不定期对钢护筒进行检测并测定护筒高程，以便于现场施工人员控制孔深及混凝土浇筑面高程。（3）整个测量放样及检测过程需要专业监理工程师见证监督，并对测量放样点交底人：复核人：接受人：技术交底书技术交底书表格编号项目名称林安（扬州）智慧物流城第页共12页交底编号工程名称林安（扬州）智慧物流城地下室基坑工程设计文件图号施工1、施工2、施工3、施工5施工部位钻孔桩测量施工交底日期2017年7月5日位及测量成果进行复核审查。（4）测量资料经专业监理工程师审查通过后以书面技术交底交予现场技术员做为施工依据。（5）桩基础灌注完成并达到设计强度后，应根据桩基顶部设计高程进行桩头破除及平整处理，破桩完成后必须及时对成品桩平面位置及桩头高程进行检测。五、质量标准1、施工测量质量保证措施施工放样方法及施工测量方案须经监理工程师批准，并对测量器具进行定期校正和检定。在施工中严格按照行业规范要求和设计图纸进行测量作业。对设计图纸和相关资料数据及结构尺寸进行全面校算，测量内业建立严格的计算、复核、审核的“三检”制度，测量外业实行测量人员观测、记录、前视、后视签名校核制度，并进行自检、互检、专检。施工测量外业数据采集、外业观测记录进行100％复核，确保原始数据及计算正确无误，从而保证测量精度。高程控制在水准基点的基础上，再建立工作点，这些点不再单独埋石，而是利用导线点作为水准点。施工测量的放样采用全站仪极坐标法、高程控制采用水准仪进行测量。2、钻孔桩测量质量标准见下表：序号项目允许偏差检验方法7桩位≤50mm测量检查8轴线≤50mm9垂直轴线≤50mm交底人：复核人：接受人：技术交底书技术交底书表格编号项目名称林安（扬州）智慧物流城第页共12页交底编号工程名称林安（扬州）智慧物流城地下室基坑工程设计文件图号施工1、施工2、施工3、施工5施工部位钻孔桩测量施工交底日期2017年7月5日六、施测安全及仪器管理（1）施测人员进入施工现场必须戴好安全帽和配备相关的劳动保护用品。（2）在架设仪器时，确保架设的仪器的稳定性。（3）在交叉作业环境下进行测量作业时，要有人监护不得有东西从上方掉落砸坏人员和仪器。（4）施工放样完毕，须对放样点进行及时保护。（5）操作仪器时，同一垂直面上其他工作要注意尽量避开。（6）施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞仪器架设好，须有专人看护。（7）施测过程中，要注意旁边的模板或钢管堆，以免仪器碰撞或倾倒。（8）仪器使用完毕后需立即入箱上锁，由专人负责保管，存放在通风干燥的室内。（10）测量人员持证上岗，严格遵守仪器测量操作规程作业。（11）使用钢尺测距须使尺带平坦，...
