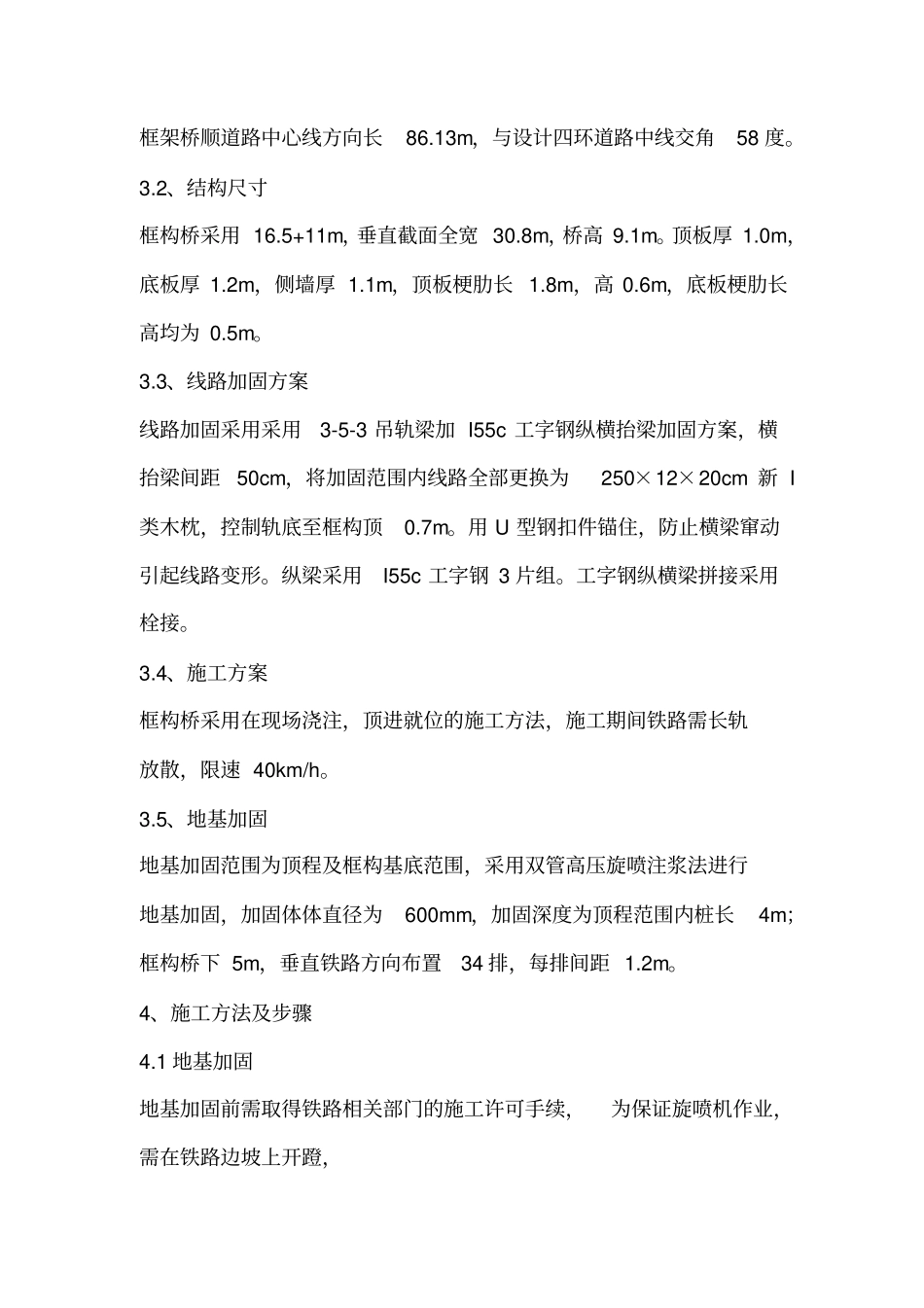

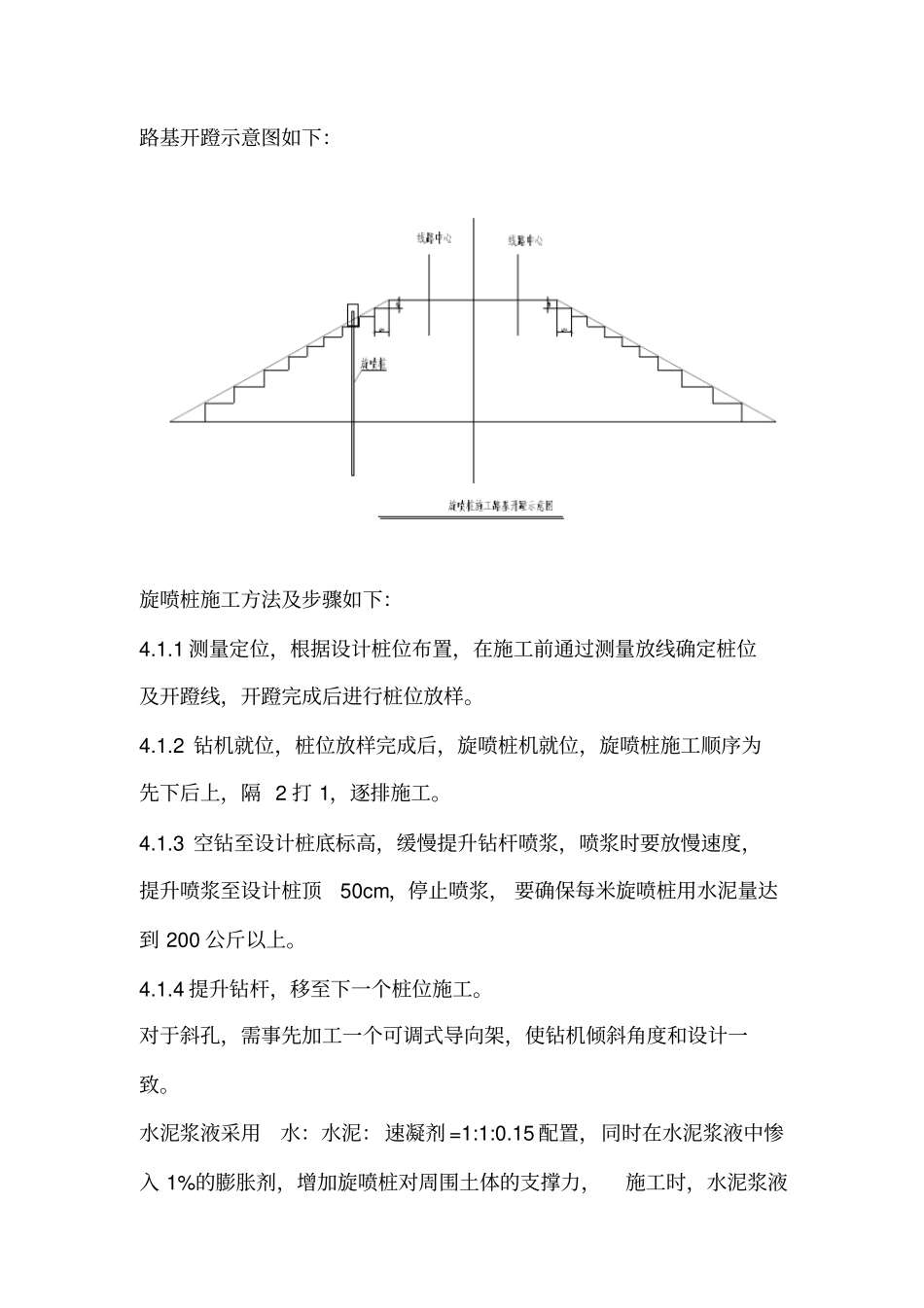

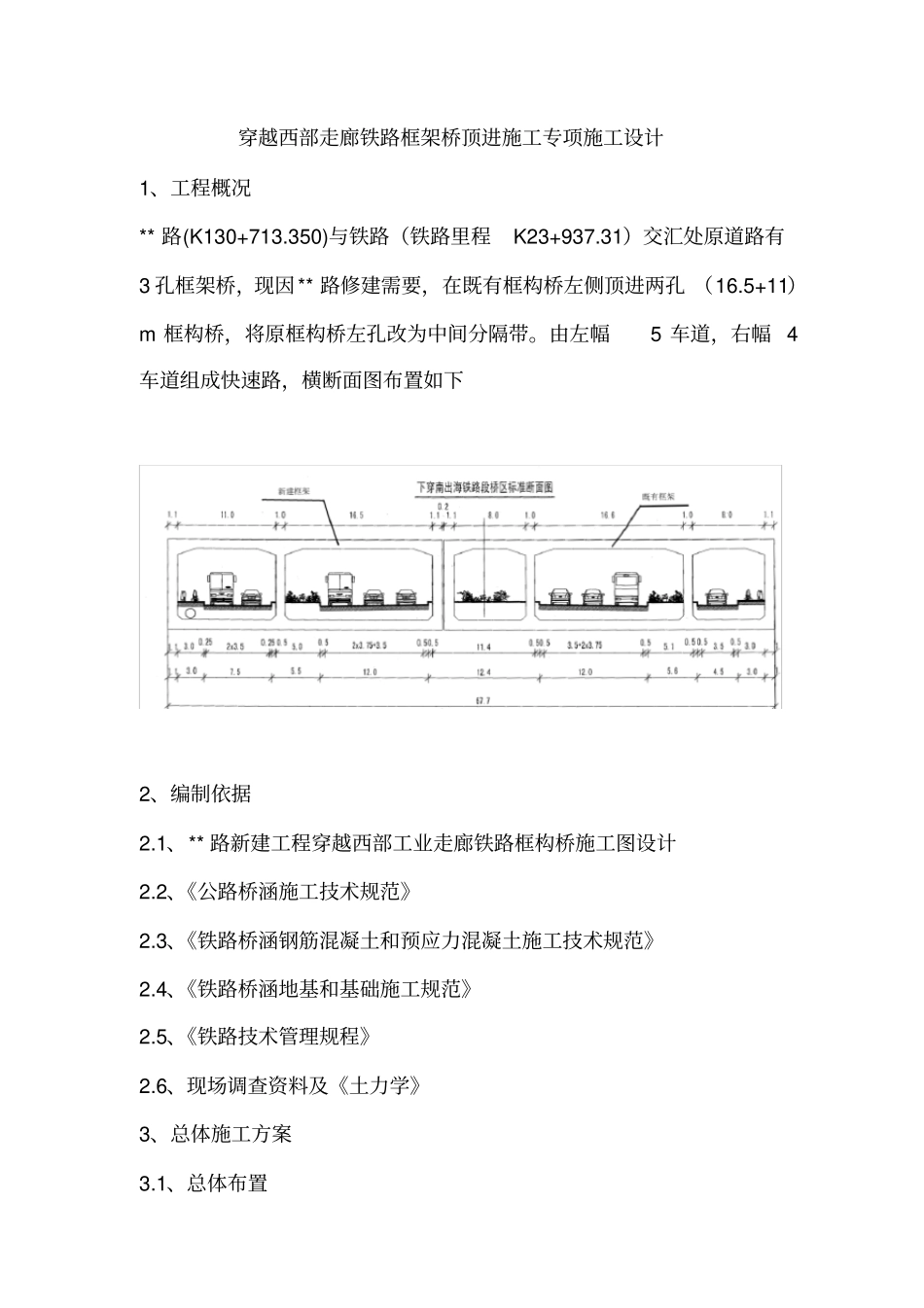

穿越西部走廊铁路框架桥顶进施工专项施工设计1、工程概况**路(K130+713.350)与铁路（铁路里程K23+937.31）交汇处原道路有3孔框架桥，现因**路修建需要，在既有框构桥左侧顶进两孔（16.5+11）m框构桥，将原框构桥左孔改为中间分隔带。由左幅5车道，右幅4车道组成快速路，横断面图布置如下2、编制依据2.1、**路新建工程穿越西部工业走廊铁路框构桥施工图设计2.2、《公路桥涵施工技术规范》2.3、《铁路桥涵钢筋混凝土和预应力混凝土施工技术规范》2.4、《铁路桥涵地基和基础施工规范》2.5、《铁路技术管理规程》2.6、现场调查资料及《土力学》3、总体施工方案3.1、总体布置框架桥顺道路中心线方向长86.13m，与设计四环道路中线交角58度。3.2、结构尺寸框构桥采用16.5+11m，垂直截面全宽30.8m，桥高9.1m。顶板厚1.0m，底板厚1.2m，侧墙厚1.1m，顶板梗肋长1.8m，高0.6m，底板梗肋长高均为0.5m。3.3、线路加固方案线路加固采用采用3-5-3吊轨梁加I55c工字钢纵横抬梁加固方案，横抬梁间距50cm，将加固范围内线路全部更换为250×12×20cm新I类木枕，控制轨底至框构顶0.7m。用U型钢扣件锚住，防止横梁窜动引起线路变形。纵梁采用I55c工字钢3片组。工字钢纵横梁拼接采用栓接。3.4、施工方案框构桥采用在现场浇注，顶进就位的施工方法，施工期间铁路需长轨放散，限速40km/h。3.5、地基加固地基加固范围为顶程及框构基底范围，采用双管高压旋喷注浆法进行地基加固，加固体体直径为600mm，加固深度为顶程范围内桩长4m；框构桥下5m，垂直铁路方向布置34排，每排间距1.2m。4、施工方法及步骤4.1地基加固地基加固前需取得铁路相关部门的施工许可手续，为保证旋喷机作业，需在铁路边坡上开蹬，路基开蹬示意图如下：旋喷桩施工方法及步骤如下：4.1.1测量定位，根据设计桩位布置，在施工前通过测量放线确定桩位及开蹬线，开蹬完成后进行桩位放样。4.1.2钻机就位，桩位放样完成后，旋喷桩机就位，旋喷桩施工顺序为先下后上，隔2打1，逐排施工。4.1.3空钻至设计桩底标高，缓慢提升钻杆喷浆，喷浆时要放慢速度，提升喷浆至设计桩顶50cm，停止喷浆，要确保每米旋喷桩用水泥量达到200公斤以上。4.1.4提升钻杆，移至下一个桩位施工。对于斜孔，需事先加工一个可调式导向架，使钻机倾斜角度和设计一致。水泥浆液采用水：水泥：速凝剂=1:1:0.15配置，同时在水泥浆液中惨入1%的膨胀剂，增加旋喷桩对周围土体的支撑力，施工时，水泥浆液随配随用，防止堵管。旋喷桩施工工艺框图如下：测量放线↓桩基就位↓钻进至设计桩底↓提升钻杆←浆液配制↓喷浆至设计桩顶标高50cm停止喷浆↓提杆，移至下一桩位4.2框构预制4.2.1基坑开挖框构预制位置位于低洼的水塘内，为防止下雨冲刷边坡，需对边坡进行喷浆防护，工作坑开挖及防护如下图基坑开挖完成后沿基坑四周人工挖一条排水沟和一个集水井，用水泵将基坑内水通过排水沟和集水井排出基坑外。4.2.2基底换填滑板施工。此处处于水塘处，基底承载力较低，为防止框架下沉，基坑开挖完成后基底换填1米碎石垫层，碎石垫层夯实后施工滑板，滑板厚40cm，钢筋砼结构，为防止滑板在顶进过程中滑移，垂直顶进方向每2米设置一道抗滑梁，抗滑梁深0.3米，宽0.6米，钢筋砼结构。滑板做出前高后低，坡度约为3‰，滑板两侧设置导向墩，控制顶进过程中框架的走向。4.2.3水泥砂浆抹面及石蜡润滑层施工钢筋砼滑板施工完成后，需要采用3cm水泥砂浆对滑板进行精确找平，找平完成后在水泥砂浆顶面打石蜡以减少顶进过程中摩擦阻力。4.2.4钢筋加工和绑扎滑板完成后，即在滑板上进行放线，精确测出框构的方向和框构底板尺寸。主筋在加工场地在放样进行加工焊接制成钢筋骨架，钢筋连接采用机械连接，底板钢筋绑扎完成后进行墙身钢筋的预埋工作，支立底板侧模。4.2.5底板砼浇筑框架砼分两次浇筑,第一次浇筑底板及墙身下倒角，框架底板和顶板和侧墙厚度均超过1米，体积较大，砼浇筑过程中做好分层浇筑工作防止水化热过高引起砼裂纹。4.2.6支架及模板支立底板砼施工完成后即进行支架搭设，支架采用碗扣杆件，侧模及顶板模板采用竹胶板一次支立完成，支架搭设和模板加固如下图：4.3后背施工后背是传递千斤顶...
