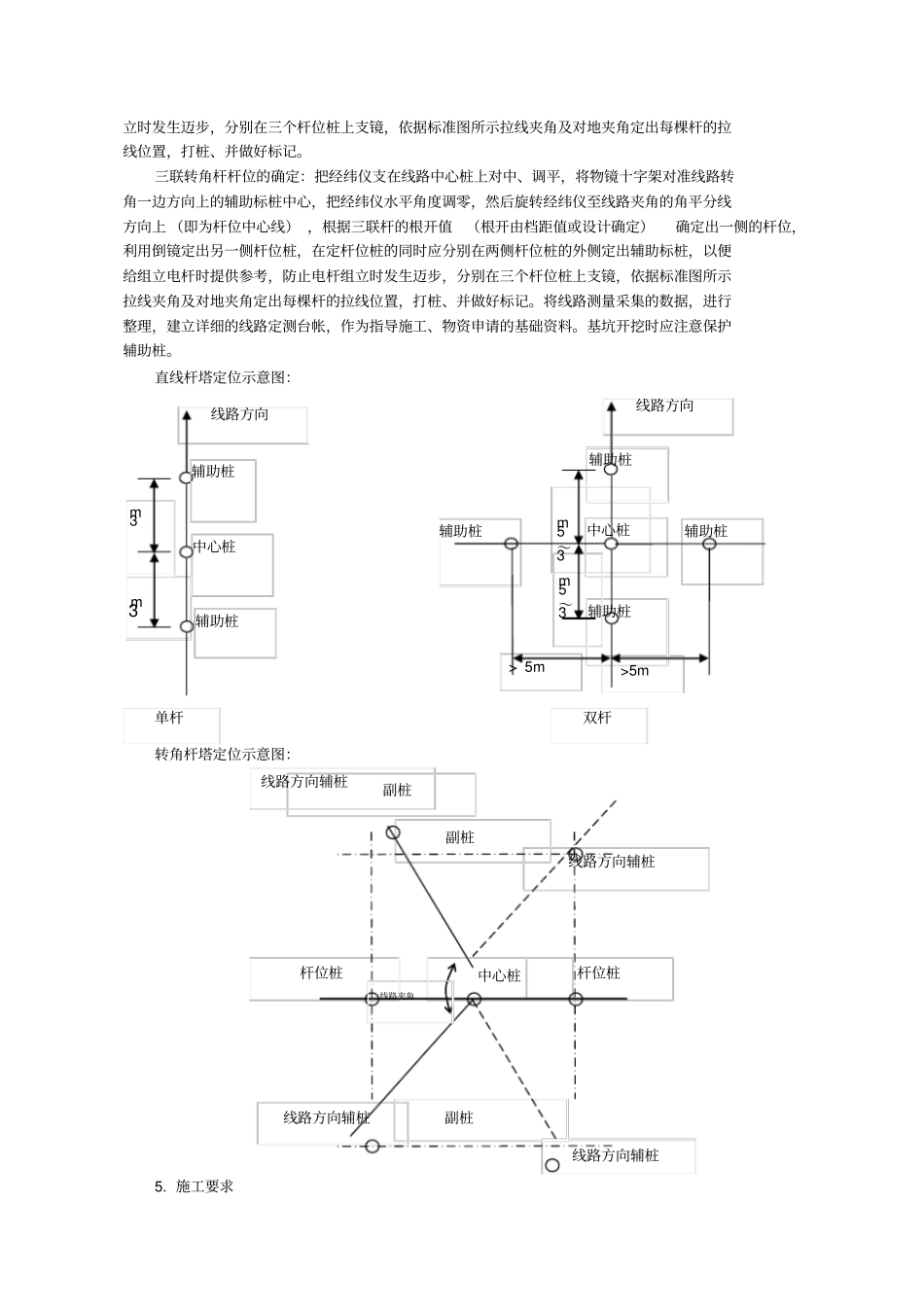

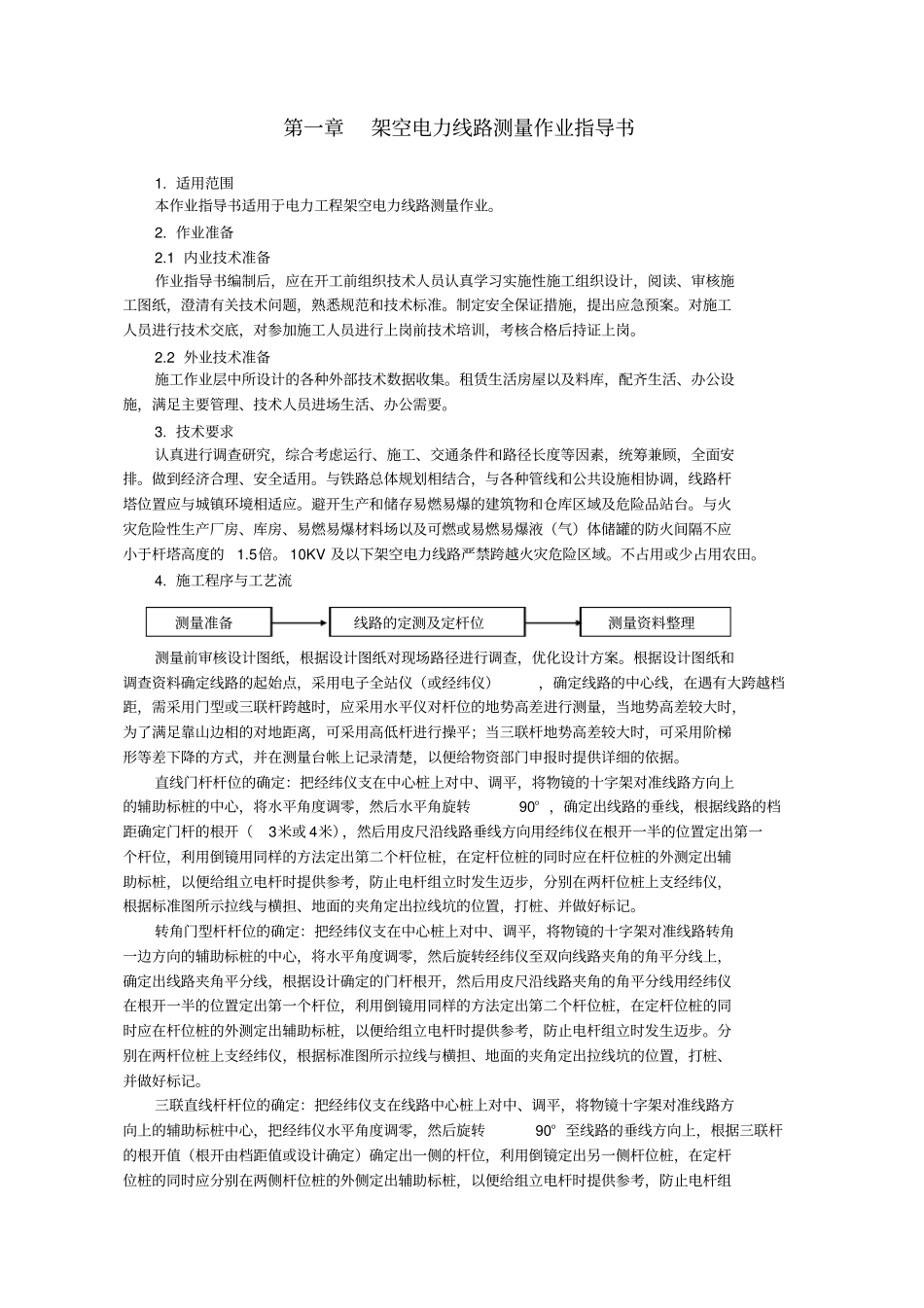

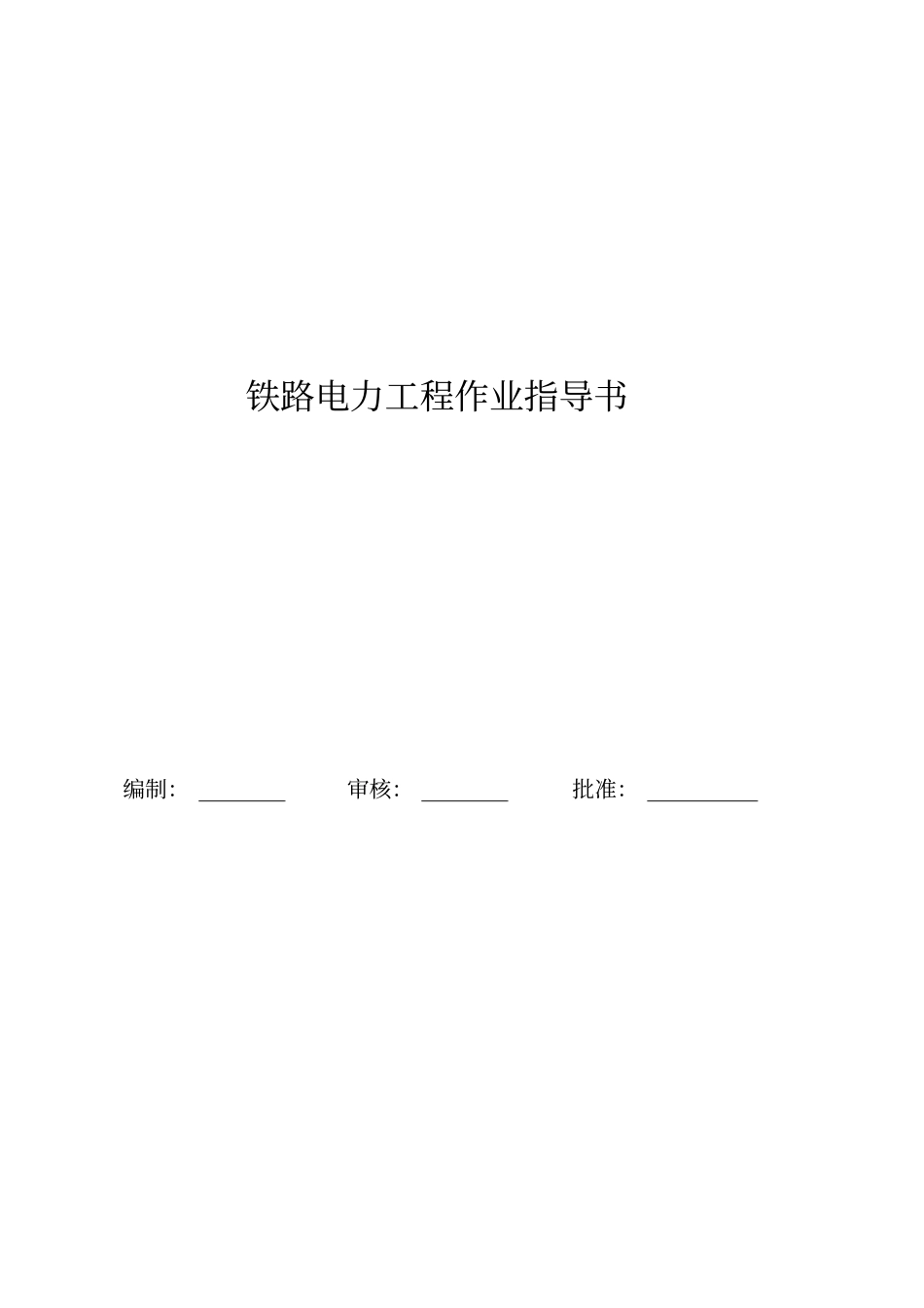

铁路电力工程作业指导书编制：审核：批准：第一章架空电力线路测量作业指导书1.适用范围本作业指导书适用于电力工程架空电力线路测量作业。2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所设计的各种外部技术数据收集。租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.技术要求认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排。做到经济合理、安全适用。与铁路总体规划相结合，与各种管线和公共设施相协调，线路杆塔位置应与城镇环境相适应。避开生产和储存易燃易爆的建筑物和仓库区域及危险品站台。与火灾危险性生产厂房、库房、易燃易爆材料场以及可燃或易燃易爆液（气）体储罐的防火间隔不应小于杆塔高度的1.5倍。10KV及以下架空电力线路严禁跨越火灾危险区域。不占用或少占用农田。4.施工程序与工艺流测量前审核设计图纸，根据设计图纸对现场路径进行调查，优化设计方案。根据设计图纸和调查资料确定线路的起始点，采用电子全站仪（或经纬仪），确定线路的中心线，在遇有大跨越档距，需采用门型或三联杆跨越时，应采用水平仪对杆位的地势高差进行测量，当地势高差较大时，为了满足靠山边相的对地距离，可采用高低杆进行操平；当三联杆地势高差较大时，可采用阶梯形等差下降的方式，并在测量台帐上记录清楚，以便给物资部门申报时提供详细的依据。直线门杆杆位的确定：把经纬仪支在中心桩上对中、调平，将物镜的十字架对准线路方向上的辅助标桩的中心，将水平角度调零，然后水平角旋转90°，确定出线路的垂线，根据线路的档距确定门杆的根开（3米或4米），然后用皮尺沿线路垂线方向用经纬仪在根开一半的位置定出第一个杆位，利用倒镜用同样的方法定出第二个杆位桩，在定杆位桩的同时应在杆位桩的外测定出辅助标桩，以便给组立电杆时提供参考，防止电杆组立时发生迈步，分别在两杆位桩上支经纬仪，根据标准图所示拉线与横担、地面的夹角定出拉线坑的位置，打桩、并做好标记。转角门型杆杆位的确定：把经纬仪支在中心桩上对中、调平，将物镜的十字架对准线路转角一边方向的辅助标桩的中心，将水平角度调零，然后旋转经纬仪至双向线路夹角的角平分线上，确定出线路夹角平分线，根据设计确定的门杆根开，然后用皮尺沿线路夹角的角平分线用经纬仪在根开一半的位置定出第一个杆位，利用倒镜用同样的方法定出第二个杆位桩，在定杆位桩的同时应在杆位桩的外测定出辅助标桩，以便给组立电杆时提供参考，防止电杆组立时发生迈步。分别在两杆位桩上支经纬仪，根据标准图所示拉线与横担、地面的夹角定出拉线坑的位置，打桩、并做好标记。三联直线杆杆位的确定：把经纬仪支在线路中心桩上对中、调平，将物镜十字架对准线路方向上的辅助标桩中心，把经纬仪水平角度调零，然后旋转90°至线路的垂线方向上，根据三联杆的根开值（根开由档距值或设计确定）确定出一侧的杆位，利用倒镜定出另一侧杆位桩，在定杆位桩的同时应分别在两侧杆位桩的外侧定出辅助标桩，以便给组立电杆时提供参考，防止电杆组测量准备线路的定测及定杆位测量资料整理立时发生迈步，分别在三个杆位桩上支镜，依据标准图所示拉线夹角及对地夹角定出每棵杆的拉线位置，打桩、并做好标记。三联转角杆杆位的确定：把经纬仪支在线路中心桩上对中、调平，将物镜十字架对准线路转角一边方向上的辅助标桩中心，把经纬仪水平角度调零，然后旋转经纬仪至线路夹角的角平分线方向上（即为杆位中心线），根据三联杆的根开值（根开由档距值或设计确定）确定出一侧的杆位，利用倒镜定出另一侧杆位桩，在定杆位桩的同时应分别在两侧杆位桩的外侧定出辅助标桩，以便给组立电杆时提供参考，防止电杆组立时发生迈步，分别在三个杆位桩上支镜，依据标准图所示拉线夹角及对地夹角定出每棵杆的拉线位...
