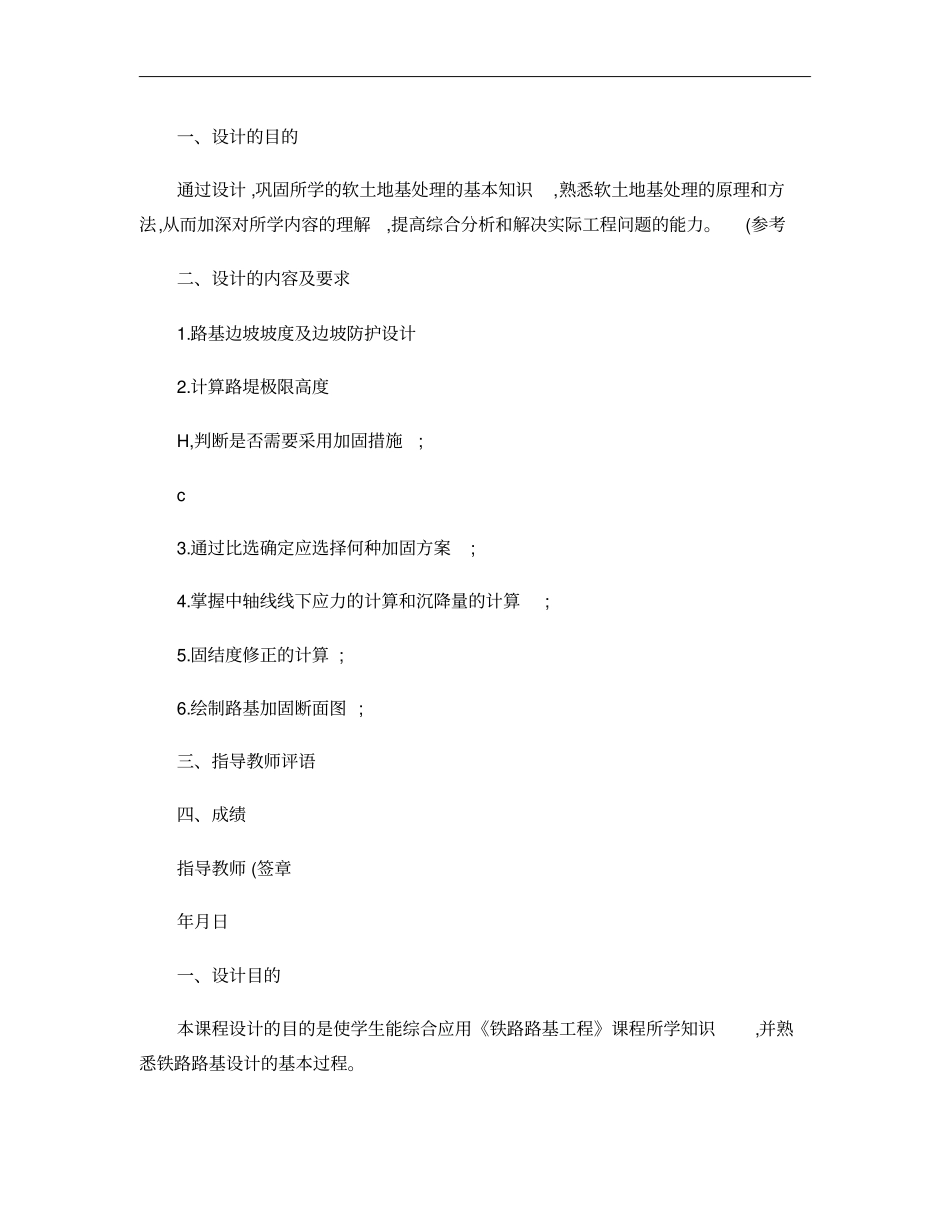

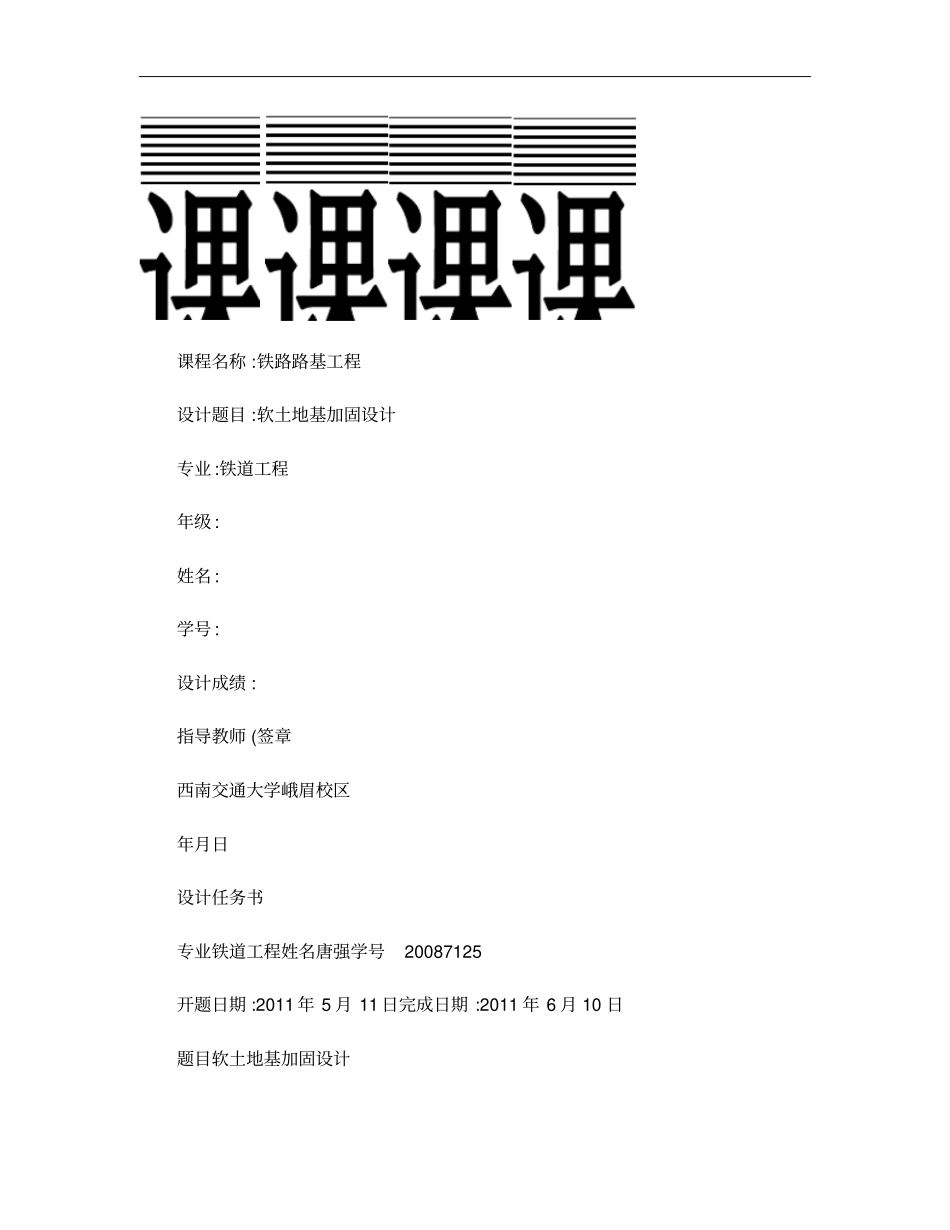

课程名称:铁路路基工程设计题目:软土地基加固设计专业:铁道工程年级:姓名:学号:设计成绩:指导教师(签章西南交通大学峨眉校区年月日设计任务书专业铁道工程姓名唐强学号20087125开题日期:2011年5月11日完成日期:2011年6月10日题目软土地基加固设计一、设计的目的通过设计,巩固所学的软土地基处理的基本知识,熟悉软土地基处理的原理和方法,从而加深对所学内容的理解,提高综合分析和解决实际工程问题的能力。(参考二、设计的内容及要求1.路基边坡坡度及边坡防护设计2.计算路堤极限高度H,判断是否需要采用加固措施;c3.通过比选确定应选择何种加固方案;4.掌握中轴线线下应力的计算和沉降量的计算;5.固结度修正的计算;6.绘制路基加固断面图;三、指导教师评语四、成绩指导教师(签章年月日一、设计目的本课程设计的目的是使学生能综合应用《铁路路基工程》课程所学知识,并熟悉铁路路基设计的基本过程。二、设计内容1.路基边坡坡度的设计;2.路基本体工程的设计;3.路基边坡防护工程的设计;4.基底设计(针对软土地区。三、设计资料1.线路资料常速,直线地段,单线路堤,路堤高m7,路基面宽m5.7,边坡坡度75.1:1:1=m,线路等级按I级次重型标准,活载换算高度mh4.30=,宽ml5.30=。2.地基条件地面以下m13范围内为软土,灰黑色、流态;m13以下为中砂层,地下水位与地面齐平。软土竖向固结系数为scmCv/10323-?=,径向固结系数为scmCr/10423-?=;变形模量为2/30cmkg,泊松比4.0=μ,容重3/3.17mkN=γ,kPaCu18=,?=5.4u?,?=20cu?。3.填料用砂黏土填筑,夯实后容重容重3/18mkN=γ,kPaCu25=,?=25?。4.施工期限填土时间为14个月,第一级填筑到3.5m(耗时6个月,然后间歇时间为2个月,再填筑到7.0m(再耗时6个月;两级均为等比例加载。四、设计及计算要求1.按规范确定边坡的坡比;2.按规范确定路基本体的压实要求;(略3.选择边坡防护的措施;4.计算路堤极限高度cH,判断是否需要采用加固措施。5.确定地基处理措施(建议采用普通砂井或袋装砂井或塑料排水板,并设计砂井地基,包括砂井的长度、直径及间距;边坡稳定允许的安全系数为10.1;(1假定地基平均固结度U=80%,用固结有效应力法检算路堤的稳定性(考虑通车情况,并列表计算,确定是否可以单独采用袋装砂井(或普通砂井、塑料排水板进行加固。由于本工点资料较可靠,当全路堤的最小稳定系数[]10.1min=KK,可认为是稳定的。稳定检算时,假设坐标圆点(0,0取在路堤左边坡的坡脚处,X轴向右为正,Y轴向上为正,要求每位同学计算一个圆心,圆弧另一侧的交点分别取在荷载两个边缘点、线路中心处及右边坡。圆心的位置选取参考表2:(2用固结有效应力法确定袋装砂井井深(或普通砂井井深、塑料排水板长度参考尺寸:如袋装砂井井深8米,井径0.07米,井间距1.2米,梅花形排列。(3计算地基表面的接触应力和轴线上地基中各点(从地面算起的自重应力,附加应力(列表计算。(4计算地基固结沉降量和地基总沉降量(列表计算。(5计算并绘制瞬时加荷ū-t曲线及修正ū-t曲线。(参考表36.用1:200的比例绘制加固断面及约6米长内的袋装砂井(或普通砂井、塑料排水板平面布置图。7.应交文件说明书、计算单及附图、附表并装订成册。8.任务分配:学号尾号为单数的同学:地基处理采用袋装砂井;学号尾号为双数的同学:地基处理采用塑料排水板。表3固结度计算表附:课程设计要求1.先手写说明书后录入计算机并打印、装订成册;2.表格:5个稳定系数计算表、1个沉降计算表、1个固结度计算表3.图纸(附上标题栏:稳定性检算图(1:200,3个,路堤填土进度图(或路堤填土进度、固结度、沉降与时间关系曲线,砂垫层加打袋装砂井加固地基代表性横断面图(1:200,砂垫层加打袋装砂井加固地基代表性半平面图(1:200,袋装砂井平面布置图(1:50→至少用计算机出1张A图34.总分20分,用时4周(即12学时;5.若有抄袭现象(即两人一样→均以2分计;6.应交文件:手写说明书(即初稿、计算单及附图、附表并装订成册。软土地基加固设计一、设计依据(1线路资料:直线地段,单线路堤,路堤高m7,路基面宽m5.7,边坡坡度75.1:1:1=m,线路等级按I级次重型标准,活载换算高度mh4.30=,宽ml5.30=。(2地基条件地面以下m13范围内为软土,灰黑色、流态;m13以下为中砂层,地下水位与地面齐平。软土竖向固结系...
