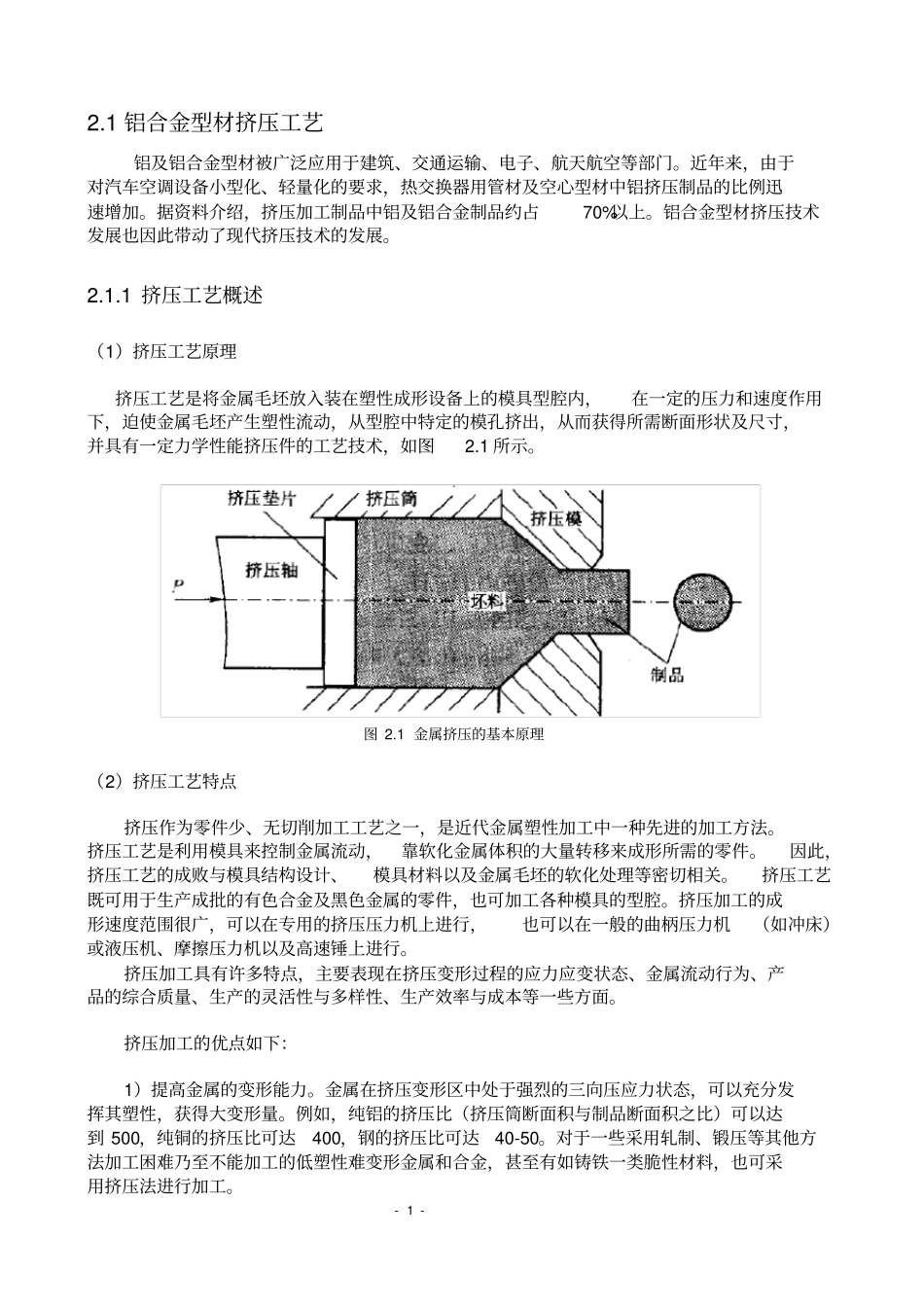

-1-2.1铝合金型材挤压工艺铝及铝合金型材被广泛应用于建筑、交通运输、电子、航天航空等部门。近年来，由于对汽车空调设备小型化、轻量化的要求，热交换器用管材及空心型材中铝挤压制品的比例迅速增加。据资料介绍，挤压加工制品中铝及铝合金制品约占70%以上。铝合金型材挤压技术发展也因此带动了现代挤压技术的发展。2.1.1挤压工艺概述（1）挤压工艺原理挤压工艺是将金属毛坯放入装在塑性成形设备上的模具型腔内，在一定的压力和速度作用下，迫使金属毛坯产生塑性流动，从型腔中特定的模孔挤出，从而获得所需断面形状及尺寸，并具有一定力学性能挤压件的工艺技术，如图2.1所示。图2.1金属挤压的基本原理（2）挤压工艺特点挤压作为零件少、无切削加工工艺之一，是近代金属塑性加工中一种先进的加工方法。挤压工艺是利用模具来控制金属流动，靠软化金属体积的大量转移来成形所需的零件。因此，挤压工艺的成败与模具结构设计、模具材料以及金属毛坯的软化处理等密切相关。挤压工艺既可用于生产成批的有色合金及黑色金属的零件，也可加工各种模具的型腔。挤压加工的成形速度范围很广，可以在专用的挤压压力机上进行，也可以在一般的曲柄压力机（如冲床）或液压机、摩擦压力机以及高速锤上进行。挤压加工具有许多特点，主要表现在挤压变形过程的应力应变状态、金属流动行为、产品的综合质量、生产的灵活性与多样性、生产效率与成本等一些方面。挤压加工的优点如下：1）提高金属的变形能力。金属在挤压变形区中处于强烈的三向压应力状态，可以充分发挥其塑性，获得大变形量。例如，纯铝的挤压比（挤压筒断面积与制品断面积之比）可以达到500，纯铜的挤压比可达400，钢的挤压比可达40-50。对于一些采用轧制、锻压等其他方法加工困难乃至不能加工的低塑性难变形金属和合金，甚至有如铸铁一类脆性材料，也可采用挤压法进行加工。-2-2）制品综合质量高。挤压变形可以改善金属材料的组织，提高其力学性能，特别是对于一些具有挤压效应的铝合金，其挤压制品在淬火时效后，纵向（挤压方向）力学性能远高于其他加工方法生产的同类产品。对于某些需要采用轧制、锻造进行加工的材料，以改善材料的组织，提高其塑性。与轧制、锻造等加工方法相比，挤压制品的尺寸精度高、表面质量好。随着挤压技术的进步、工艺水平的提高和模具设计与制造技术的进步，现已可以生产壁厚0.3-0.5mm、尺寸精度达0.05-0.1mm的超小型高精密空心型材。3）产品范围广。挤压加工不但可以生产断面形状简单的管、棒、线材，而且还可以生产断面形状非常复杂的实心和空心型材、制品断面沿长度方向分阶段变化的和逐渐变化的变断面型材，其中许多断面形状的制品是采用其他塑性加工方法所无法成形的。挤压制品的尺寸范围也非常广，从断面外接圆直径达500-1000mm的超大型管材和型材，到断面尺寸有如火柴棒大小的超小型精密型材。4）生产灵活性大。挤压加工具有很大的灵活性，只需更换模具就可以在同一台设备上生产形状、尺寸规格和品种不同的产品，且更换工模具的操作简单方便、费时小、效率高。5）工艺流程简单、设备投资少。相对于穿孔轧制、孔型轧制等管材与型材生产工艺，挤压生产具有工艺流程短、设备数量与投资少等优点。挤压加工的缺点如下：1）制品组织性能不均匀。由于挤压时金属的流动不均匀（在无润滑正向挤压时尤为严重），致使挤压制品存在表层与中心、头部与尾部的组织性能不均匀现象。特别是LD系列合金的挤压制品，在热处理后表层晶粒显著粗化，形成一定厚度的粗晶环，严重影响制品的使用性能。2）挤压工模具的工作条件恶劣、工模具耗损大。挤压时坯料处于近似密闭状态，三向压力高，因而模具需要承受很高的压力作用。同时，热挤压时工模具通常还要受到高温、高摩擦作用，从而大大影响模具的强度和使用寿命。3）生产效率较低。除近年来发展的连续挤压法外，常规的各种挤压方法均不能实现连续生产。一般情况下，挤压速度（这里指制品的流出速度）远远低于轧制速度，且挤压生产的几何废料损失大、成品率较低。（3）挤压基本方法根据挤压筒内金属的应力应变状态、挤压方向、润滑状态、挤压温度、挤压速度、工模具的种类或...
