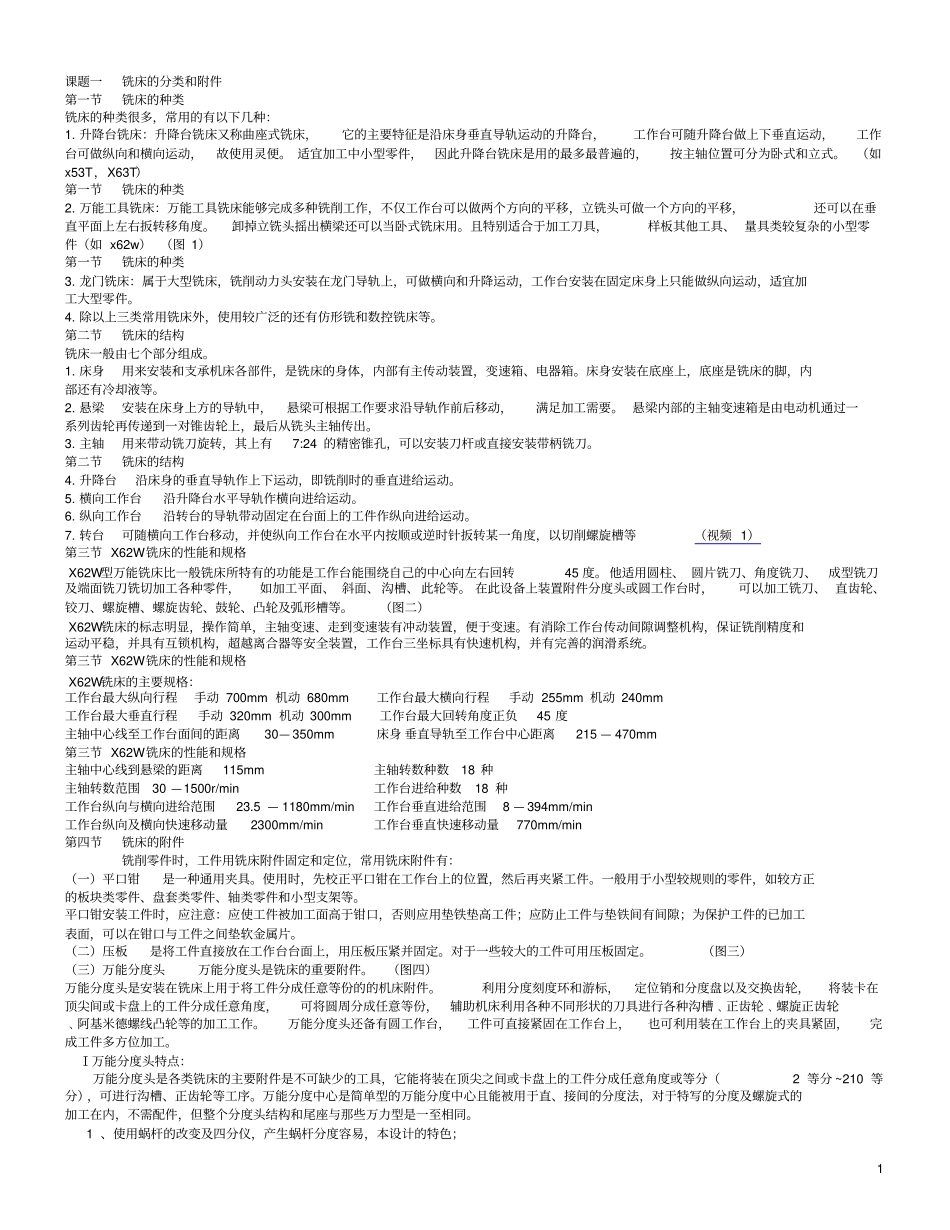

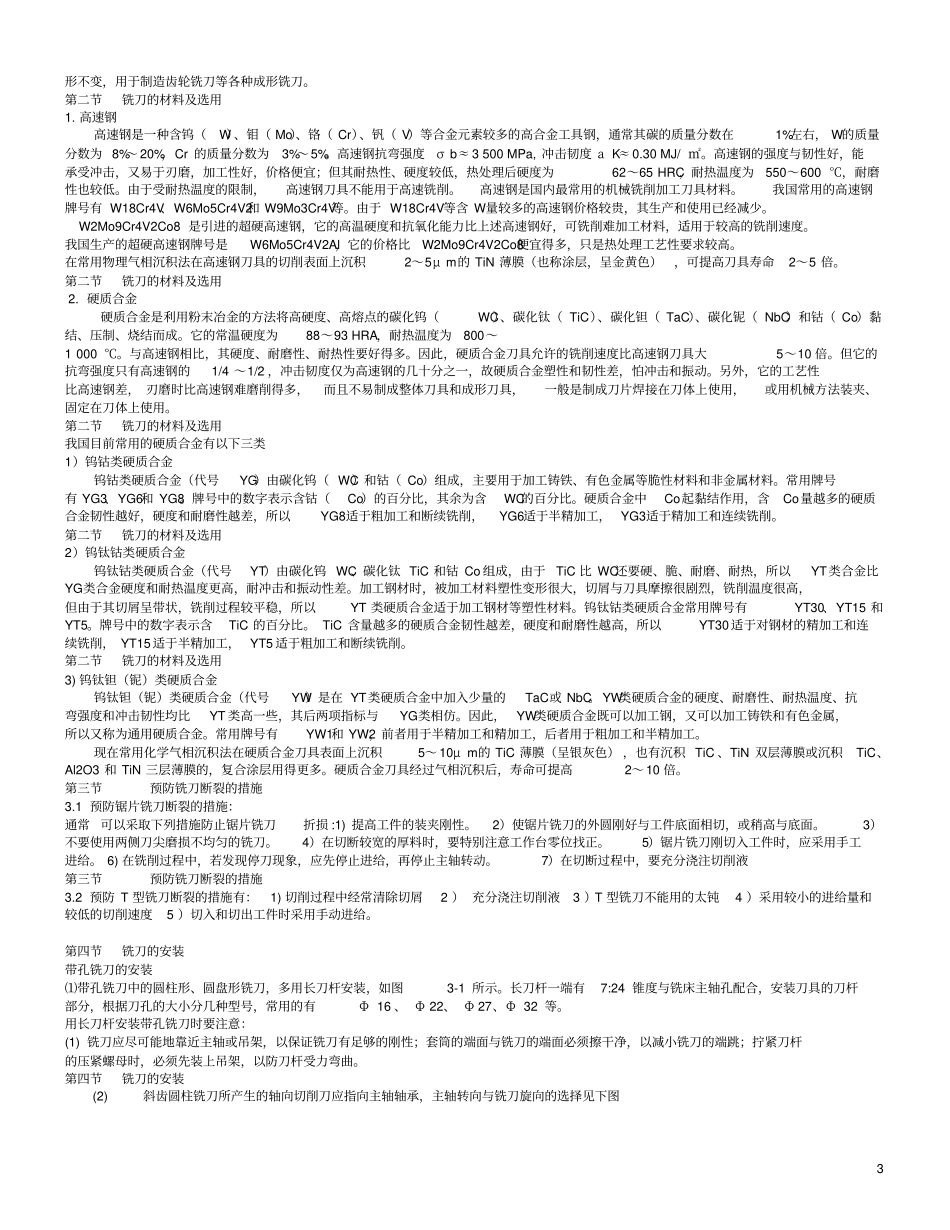

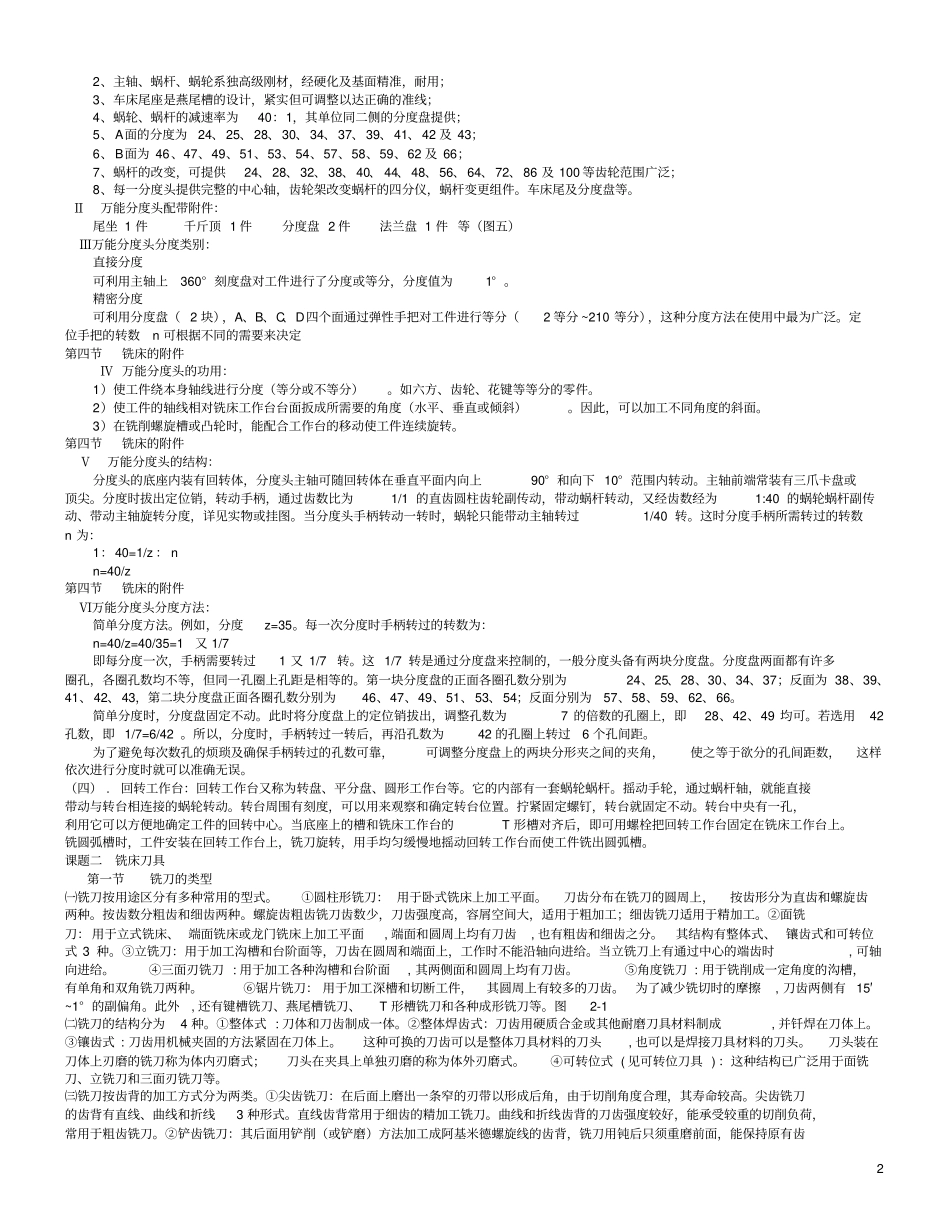

1课题一铣床的分类和附件第一节铣床的种类铣床的种类很多，常用的有以下几种：1.升降台铣床：升降台铣床又称曲座式铣床，它的主要特征是沿床身垂直导轨运动的升降台，工作台可随升降台做上下垂直运动，工作台可做纵向和横向运动，故使用灵便。适宜加工中小型零件，因此升降台铣床是用的最多最普遍的，按主轴位置可分为卧式和立式。（如x53T，X63T）第一节铣床的种类2.万能工具铣床：万能工具铣床能够完成多种铣削工作，不仅工作台可以做两个方向的平移，立铣头可做一个方向的平移，还可以在垂直平面上左右扳转移角度。卸掉立铣头摇出横梁还可以当卧式铣床用。且特别适合于加工刀具，样板其他工具、量具类较复杂的小型零件（如x62w）（图1）第一节铣床的种类3.龙门铣床：属于大型铣床，铣削动力头安装在龙门导轨上，可做横向和升降运动，工作台安装在固定床身上只能做纵向运动，适宜加工大型零件。4.除以上三类常用铣床外，使用较广泛的还有仿形铣和数控铣床等。第二节铣床的结构铣床一般由七个部分组成。1.床身用来安装和支承机床各部件，是铣床的身体，内部有主传动装置，变速箱、电器箱。床身安装在底座上，底座是铣床的脚，内部还有冷却液等。2.悬梁安装在床身上方的导轨中，悬梁可根据工作要求沿导轨作前后移动，满足加工需要。悬梁内部的主轴变速箱是由电动机通过一系列齿轮再传递到一对锥齿轮上，最后从铣头主轴传出。3.主轴用来带动铣刀旋转，其上有7:24的精密锥孔，可以安装刀杆或直接安装带柄铣刀。第二节铣床的结构4.升降台沿床身的垂直导轨作上下运动，即铣削时的垂直进给运动。5.横向工作台沿升降台水平导轨作横向进给运动。6.纵向工作台沿转台的导轨带动固定在台面上的工件作纵向进给运动。7.转台可随横向工作台移动，并使纵向工作台在水平内按顺或逆时针扳转某一角度，以切削螺旋槽等（视频1）第三节X62W铣床的性能和规格X62W型万能铣床比一般铣床所特有的功能是工作台能围绕自己的中心向左右回转45度。他适用圆柱、圆片铣刀、角度铣刀、成型铣刀及端面铣刀铣切加工各种零件，如加工平面、斜面、沟槽、此轮等。在此设备上装置附件分度头或圆工作台时，可以加工铣刀、直齿轮、铰刀、螺旋槽、螺旋齿轮、鼓轮、凸轮及弧形槽等。（图二）X62W铣床的标志明显，操作简单，主轴变速、走到变速装有冲动装置，便于变速。有消除工作台传动间隙调整机构，保证铣削精度和运动平稳，并具有互锁机构，超越离合器等安全装置，工作台三坐标具有快速机构，并有完善的润滑系统。第三节X62W铣床的性能和规格X62W铣床的主要规格：工作台最大纵向行程手动700mm机动680mm工作台最大横向行程手动255mm机动240mm工作台最大垂直行程手动320mm机动300mm工作台最大回转角度正负45度主轴中心线至工作台面间的距离30—350mm床身垂直导轨至工作台中心距离215—470mm第三节X62W铣床的性能和规格主轴中心线到悬梁的距离115mm主轴转数种数18种主轴转数范围30—1500r/min工作台进给种数18种工作台纵向与横向进给范围23.5—1180mm/min工作台垂直进给范围8—394mm/min工作台纵向及横向快速移动量2300mm/min工作台垂直快速移动量770mm/min第四节铣床的附件铣削零件时，工件用铣床附件固定和定位，常用铣床附件有：（一）平口钳是一种通用夹具。使用时，先校正平口钳在工作台上的位置，然后再夹紧工件。一般用于小型较规则的零件，如较方正的板块类零件、盘套类零件、轴类零件和小型支架等。平口钳安装工件时，应注意：应使工件被加工面高于钳口，否则应用垫铁垫高工件；应防止工件与垫铁间有间隙；为保护工件的已加工表面，可以在钳口与工件之间垫软金属片。（二）压板是将工件直接放在工作台台面上，用压板压紧并固定。对于一些较大的工件可用压板固定。（图三）（三）万能分度头万能分度头是铣床的重要附件。（图四）万能分度头是安装在铣床上用于将工件分成任意等份的的机床附件。利用分度刻度环和游标，定位销和分度盘以及交换齿轮，将装卡在顶尖间或卡盘上的工件分成任意角度，可将圆周分成任意等份，辅助机床利用各种不同形状的刀具进行各种沟槽﹑正齿轮﹑螺旋正齿轮﹑阿基米德螺线凸轮等的加工工作...
