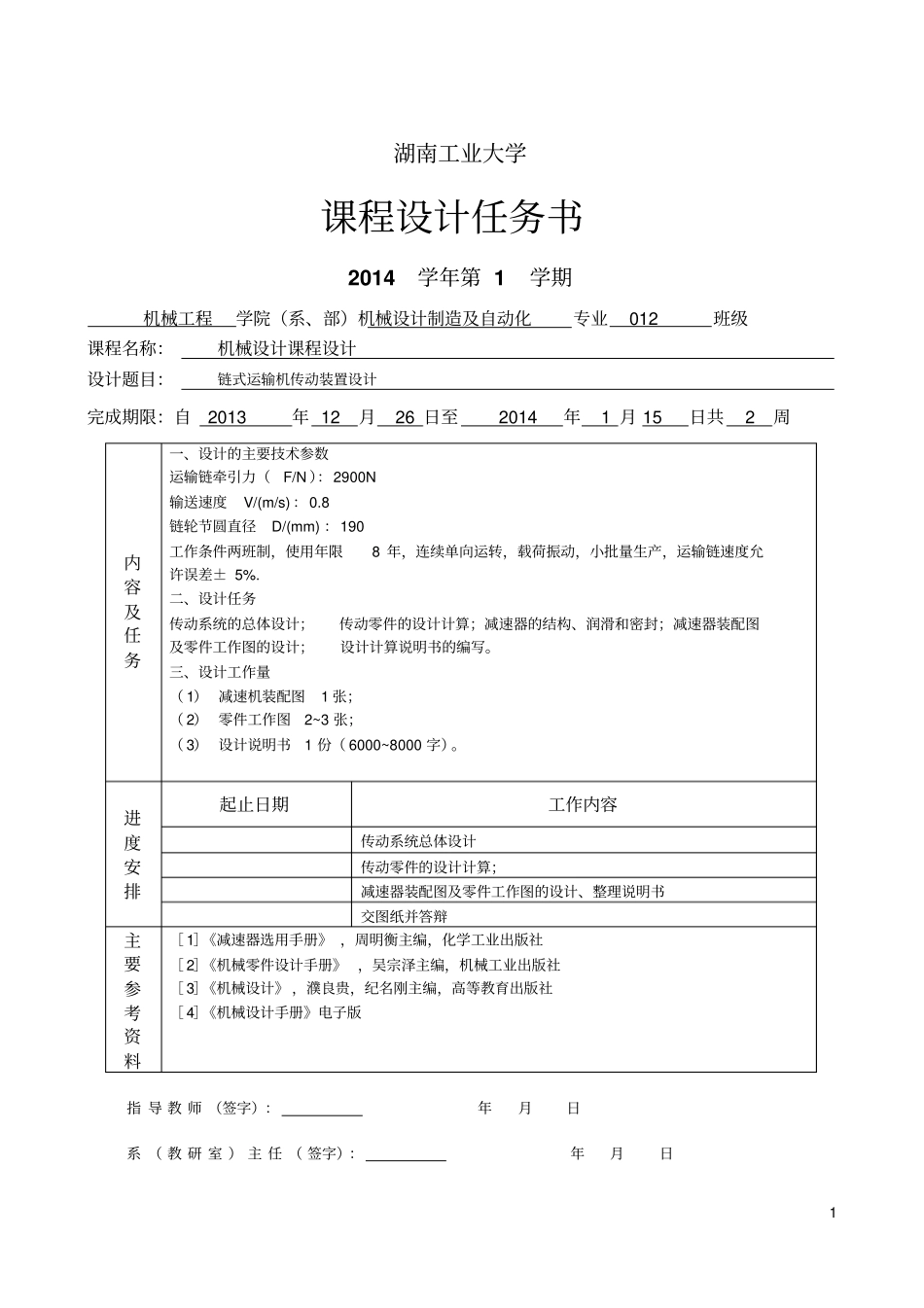

1湖南工业大学课程设计任务书2014学年第1学期机械工程学院（系、部）机械设计制造及自动化专业012班级课程名称：机械设计课程设计设计题目：链式运输机传动装置设计完成期限：自2013年12月26日至2014年1月15日共2周内容及任务一、设计的主要技术参数运输链牵引力（F/N）：2900N输送速度V/(m/s)：0.8链轮节圆直径D/(mm)：190工作条件两班制，使用年限8年，连续单向运转，载荷振动，小批量生产，运输链速度允许误差±5%.二、设计任务传动系统的总体设计；传动零件的设计计算；减速器的结构、润滑和密封；减速器装配图及零件工作图的设计；设计计算说明书的编写。三、设计工作量（1）减速机装配图1张；（2）零件工作图2~3张；（3）设计说明书1份（6000~8000字）。进度安排起止日期工作内容传动系统总体设计传动零件的设计计算；减速器装配图及零件工作图的设计、整理说明书交图纸并答辩主要参考资料［1］《减速器选用手册》，周明衡主编，化学工业出版社［2］《机械零件设计手册》，吴宗泽主编，机械工业出版社［3］《机械设计》，濮良贵，纪名刚主编，高等教育出版社［4］《机械设计手册》电子版指导教师（签字）：年月日系（教研室）主任（签字）：年月日2机械设计课程设计设计说明书链式运输机传动装置设计学生姓名班级学号成绩指导教师(签字)机械工程学院（部）2014年1月15日3目录一、设计要求-----------------------------------------（5）二、选择电动机的类型--------------------------------（6）三、V带的选择------------------------------------------（7）四、传动装置运动和动参数的计算------------------（9）五、齿轮的设计-----------------------------------------（10）六、轴的设计--------------------------------------------（18）七、轴承的校核-----------------------------------------（26）八、键的选择及校核-----------------------------------（27）九、箱体结构的设计-----------------------------------（28）十、润滑与密封------------------------------------------（29）十一、课程设计总结------------------------------------（30）十二、参考文献------------------------------------------（30）4链式运输机的传动装置设计任务书一设计要求一、传动装置简图链式运输机的传动装置如图（1）：动力及传动装置图（1）二、原始数据链式运输机的传动装置原始数据如下表题号运动链牵引力F/kN传输速度v(m/s)链轮节圆直径D/mm102.90.8190三、工作条件四、电动机经带传动带动单级圆柱齿轮减速器，驱动链式输送机主轴转动。链式输送机链拉力F=2900N；链速V=0.8m/s；链式输送机单向运转，工作中载荷有轻微震动，输送机效率0.90，工作年限8年，大修期限3年，每年工作250天，两班制工作，工作机允许速度误差+-5%，在专门工厂小批量生产。传动方案：展开式两级圆柱齿轮减速器5展开式两级圆柱齿轮减速器6二选择电动机的类型。按工作要求选择Y型三相异步电动机，电压为380V。（一）选择电动机容量。电动机所需的工作功率为awdppkWwFvPw1000根据链式运输机工作机的类型，可取工作机效率97.0w。传动装置的总效率423321a查第10章中表10-2机械传动和摩擦副的效率概略值，确定个部分效率为：联轴器效率99.01，滚动轴承传动效率（一对）99.02，闭式齿轮传动效率97.03，V带传动效率4=0.90代入得78.090.097.099.099.023所需电动机的功率为Pd=FV/1000×0.78=2.97因载荷平稳，电动机额定功率pcd略大于pd即可，由第19章表19-1所示Y系列三相异步电动机的技术参数，选电动机的额定功率pcd为4kW.（二）确定电动机转速.链轮轴工作转速为n=60v/3.14D=80.54r/min两级圆柱齿轮减速器一般传动比范围为8~40,又由于V带的传动比推荐值为2~5，可取V带的传动比i0=2.5，则总传动比范围（8~24）,故电动机转速的可选范围为nd=ia×n=（4~6）×(2~4)×80.54=644.24~1932.72符合这一范围的同步转速有1000r/min,1500r/min,3000r/min,方案电动机型号额定功率kw同步转速满载转速总传动比71Y132M1-64100096023.412Y112M-441500144035.123Y112M-243000289070.48由于两班制，且使用年...
