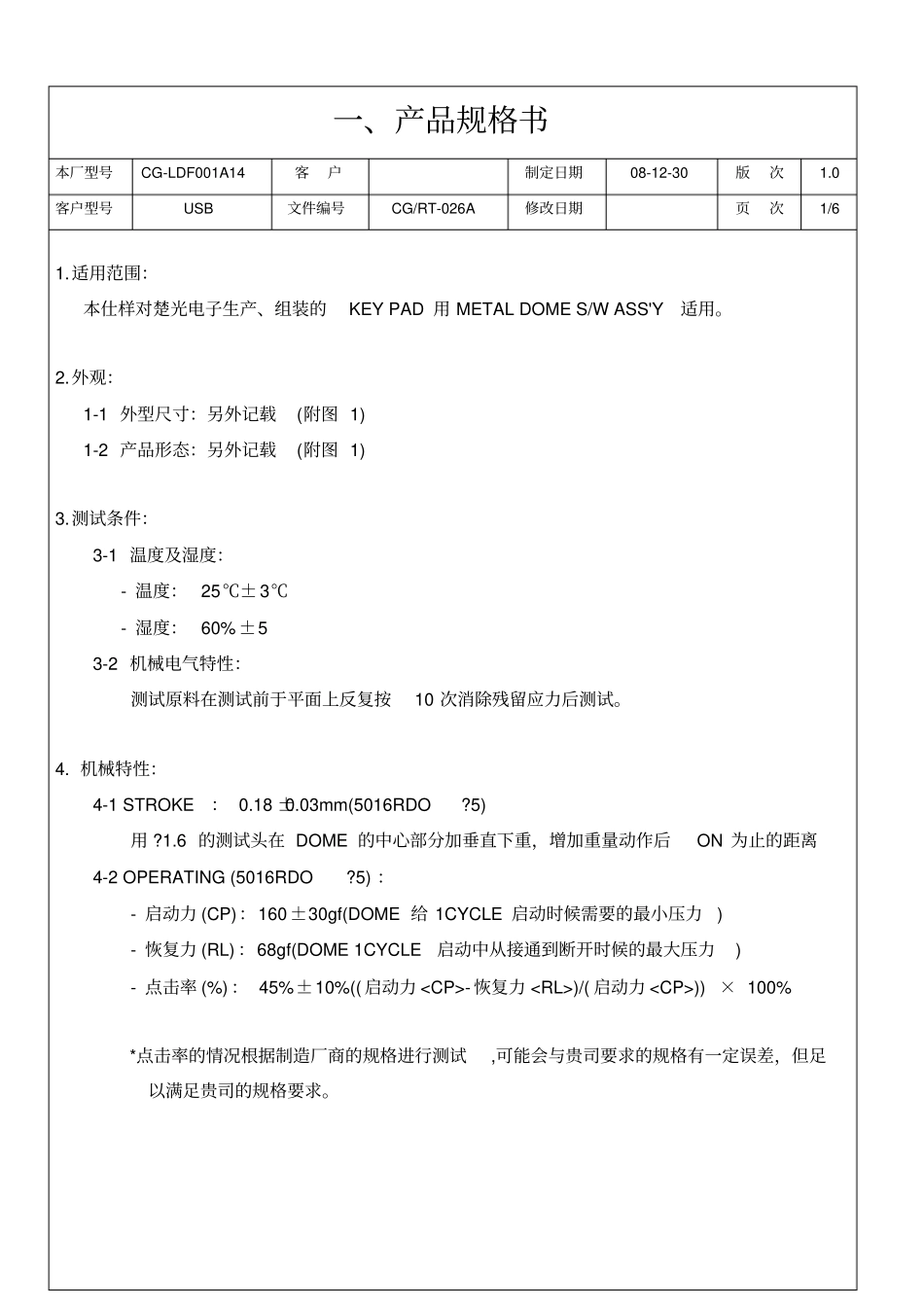

一、产品规格书本厂型号CG-LDF001A14客户制定日期08-12-30版次1.0客户型号USB文件编号CG/RT-026A修改日期页次1/61.适用范围：本仕样对楚光电子生产、组装的KEYPAD用METALDOMES/WASS'Y适用。2.外观：1-1外型尺寸：另外记载(附图1)1-2产品形态：另外记载(附图1)3.测试条件：3-1温度及湿度：-温度：25℃±3℃-湿度：60%±53-2机械电气特性：测试原料在测试前于平面上反复按10次消除残留应力后测试。4.机械特性：4-1STROKE：0.18±0.03mm(5016RDO?5)用?1.6的测试头在DOME的中心部分加垂直下重，增加重量动作后ON为止的距离4-2OPERATING(5016RDO?5)：-启动力(CP)：160±30gf(DOME给1CYCLE启动时候需要的最小压力)-恢复力(RL)：68gf(DOME1CYCLE启动中从接通到断开时候的最大压力)-点击率(%)：45%±10%((启动力-恢复力)/(启动力))×100%*点击率的情况根据制造厂商的规格进行测试,可能会与贵司要求的规格有一定误差，但足以满足贵司的规格要求。一、产品规格书本厂型号CG-LDF001A14客户制定日期08-12-30版次1.0客户型号USB文件编号CG/RT-026A修改日期页次2/6<机械特性测定方法><测定尺尾形态>2.0（gf）重下变位（mm）恢复力（RL）启动力（CP）84-3点击的强度用?1.6的测试头在垂直方向加5秒钟2kgf的压力，对开关功能没有损伤。5.电气特性：5-1开关部额定电压:DC12V5mA5-2接触电阻:10Ω以下测试压力：160gf±30gf<电气特性测定方法>￠1.6±0.01一、产品规格书本厂型号CG-LDF001A14客户制定日期08-12-30版次1.0客户型号USB文件编号CG/RT-026A修改日期页次3/66.耐久性:S/W耐久性：用?1.6的测试头往垂直方向启动50万次后弹片规格变化率在25%以内,S/W机能无损伤。测试压力:300gf速度:90回/分钟7.内环境性：7-1耐热性：温度85℃±3℃的条件存放24小时后重新存放在常温中2小时后取出样品观察未发现有起泡、起翘、溢胶等不良7-2耐湿性：温度60℃±3℃的相对湿度90~95%的条件下存放24小时后重新存放在常温中2小时后无起泡、起翘、溢胶等不良7-3耐寒性：温度-30℃±3℃的条件下存放24小时后重新存放在常温中2小时后无起泡、起翘、溢胶等不良8.使用温度范围：-30℃~+70℃9.保存温度范围：-40℃~+85℃10.喷盐水TEST：-温度:35℃-浓度:5%-喷雾:8hr-存放:16hr3CYCLETEST无起泡、起翘、溢胶等不良二、产品检查规格本厂型号CG-LDF001A14客户制定日期08-12-30版次1.0客户型号USB文件编号CG/RT-026A修改日期页次4/61.使用范围：本仕样按楚光电子生产组装的KEYPAD用MATALDOMEKEYASS'Y的产品检查规定2.LOT形成：生产机种周转1次时按1LOT。3.检查单位：一个产品按1个检查单位.4.检查顺序及项目：顺序检查项目检查方法检查基准1外观全检使用上无有害的缺点2尺寸抽检一般许可误差±0.15mm3“z”BURR抽检许可误差±0.05mm4启动力抽检160gf±30gf5寿命抽检500,000回后下重变化率为25%以内6偏芯抽检中心基准±0.15mm以内7其他-按照相互协议5.原料的采用方法：对样品环节检查及原材料采用方法按照楚光电子检查规格6.试验测试方法及判定基准：顺序检查项目测定方法1外观目视(可视距离20cm)刮伤,污点,变形等使用上是否有害2尺寸用投影仪检测3“z”BURR放在A4纸上的DOME是否光滑4启动力用荷重测量仪器压DOME的中心检查5寿命利用寿命测试机确认50万回后弹片规格变化率为25%以内6偏芯以DOME与SPACER的中心点为基准用放大镜检测7其他一般性检查方法是相互协议下为基准二、产品检查规格本厂型号CG-LDF001A14客户制定日期08-12-30版次1.0客户型号USB文件编号CG/RT-026A修改日期页次5/67.检查后处理：7-1合格LOT处理：检验合格的LOT在现品票上盖上合格图章并包装7-2不合格LOT处理：按照内部不合格品规定处理.7-3包装：品名包装单位数量METALDOMEASS'Y个(PCS)CUSTOMER要求条件7-4生产时注意事项：7-4-1不能用尖锐的物品压METALDOME7-4-2产品堆积时不能往上方放重量级物体7-4-3注意METALDOME的外部损伤7-4-4产品不能保管在有腐蚀性气体的地方7-4-5不能用手直接拿取产品7-4-6产品不能接触特殊溶剂7-4-7去除保护膜TAPE时，弹片背面不得接触外部异物及手7-4-8产品从制造日到开封的状态下保质期为60日...
