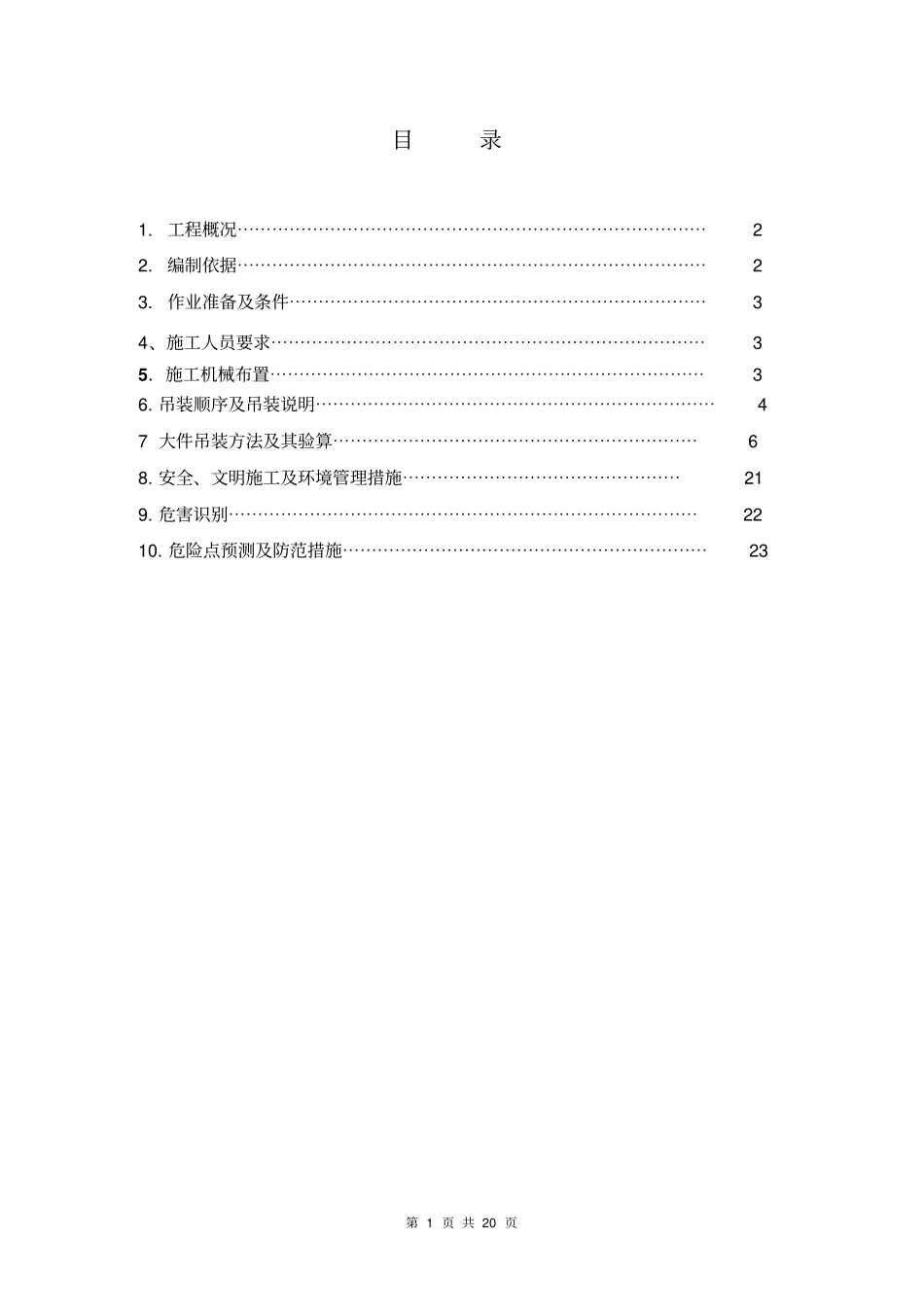

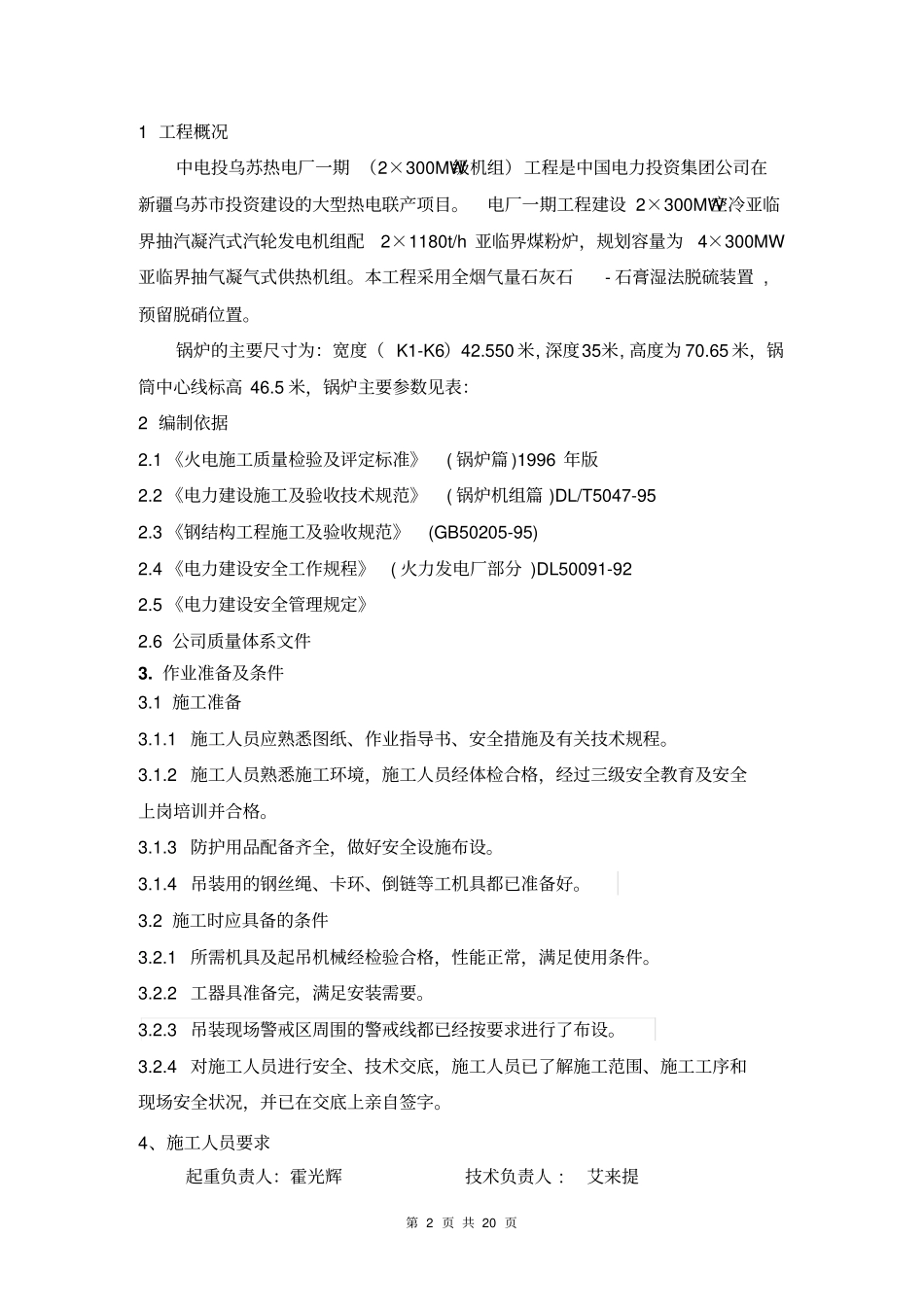

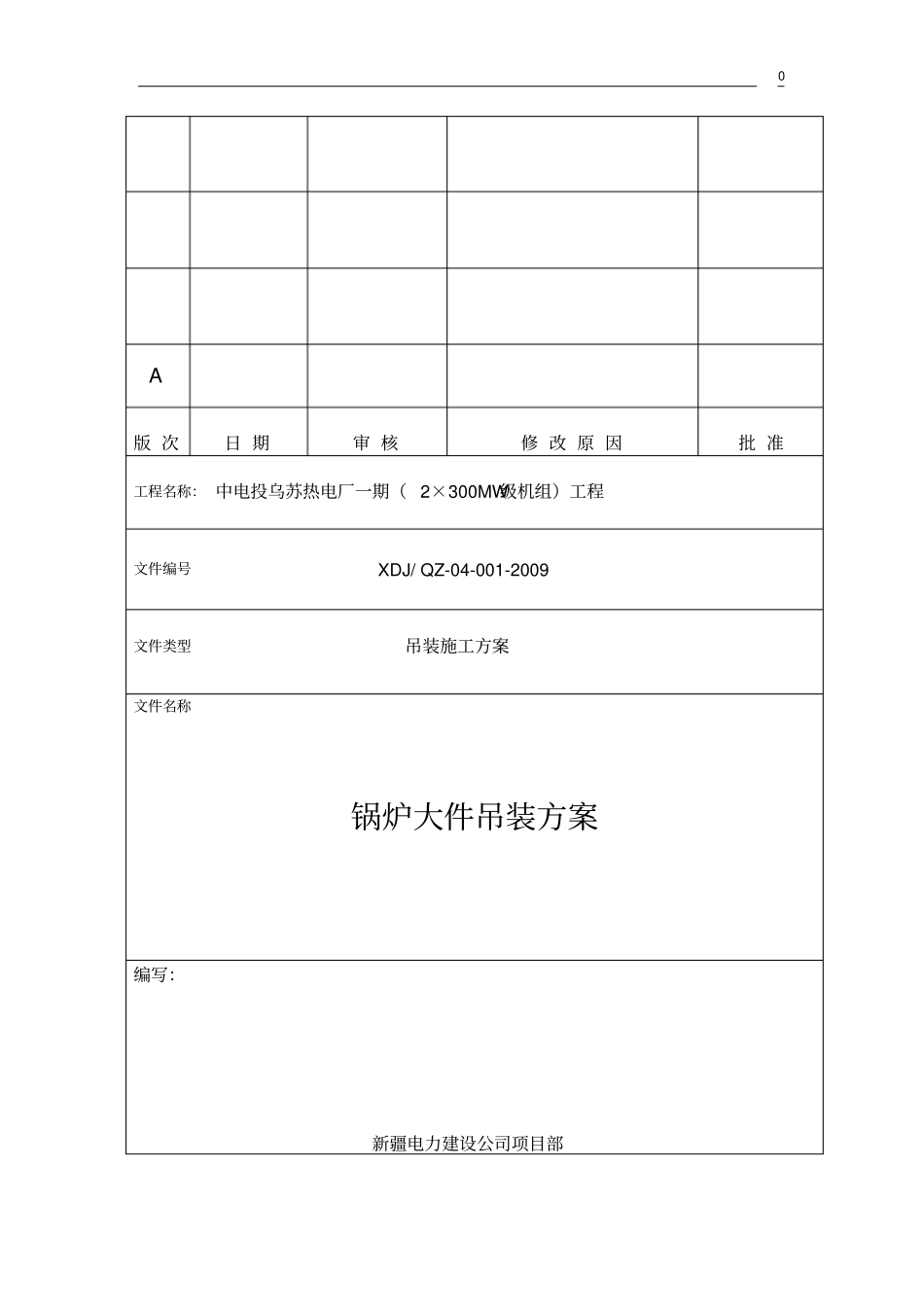

0A版次日期审核修改原因批准工程名称：中电投乌苏热电厂一期（2×300MW级机组）工程文件编号XDJ/QZ-04-001-2009文件类型吊装施工方案文件名称锅炉大件吊装方案编写：新疆电力建设公司项目部第1页共20页目录1.工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.作业准备及条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34、施工人员要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35．施工机械布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36.吊装顺序及吊装说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯47大件吊装方法及其验算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯68.安全、文明施工及环境管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯219.危害识别⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2210.危险点预测及防范措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23第2页共20页1工程概况中电投乌苏热电厂一期（2×300MW级机组）工程是中国电力投资集团公司在新疆乌苏市投资建设的大型热电联产项目。电厂一期工程建设2×300MW空冷亚临界抽汽凝汽式汽轮发电机组配2×1180t/h亚临界煤粉炉，规划容量为4×300MW亚临界抽气凝气式供热机组。本工程采用全烟气量石灰石-石膏湿法脱硫装置,预留脱硝位置。锅炉的主要尺寸为：宽度（K1-K6）42.550米,深度35米,高度为70.65米，锅筒中心线标高46.5米，锅炉主要参数见表：2编制依据2.1《火电施工质量检验及评定标准》(锅炉篇)1996年版2.2《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-952.3《钢结构工程施工及验收规范》(GB50205-95)2.4《电力建设安全工作规程》(火力发电厂部分)DL50091-922.5《电力建设安全管理规定》2.6公司质量体系文件3.作业准备及条件3.1施工准备3.1.1施工人员应熟悉图纸、作业指导书、安全措施及有关技术规程。3.1.2施工人员熟悉施工环境，施工人员经体检合格，经过三级安全教育及安全上岗培训并合格。3.1.3防护用品配备齐全，做好安全设施布设。3.1.4吊装用的钢丝绳、卡环、倒链等工机具都已准备好。3.2施工时应具备的条件3.2.1所需机具及起吊机械经检验合格，性能正常，满足使用条件。3.2.2工器具准备完，满足安装需要。3.2.3吊装现场警戒区周围的警戒线都已经按要求进行了布设。3.2.4对施工人员进行安全、技术交底，施工人员已了解施工范围、施工工序和现场安全状况，并已在交底上亲自签字。4、施工人员要求起重负责人：霍光辉技术负责人:艾来提第3页共20页现场指挥：吴新伟起重指挥：李龙生、李佑海安全监护人:吴新伟起重工：8名5．施工机械布置5.1DBQ4000Z1塔吊布置在锅炉左侧K2、K4之间，做主力吊装机械；TC7052塔式起重机布置在锅炉右侧K2、K3之间，主要进行锅炉少数立柱和大部分横梁的安装。5.2锅炉组合场配置一台60t/42m龙门吊，轨道铺设长度为双轨130m，以保证锅炉设备组合的需要。配制场配置一台20t/30m龙门吊，轨道铺设长度为双轨60m，以保证烟、风、煤、灰等非标配制的需要。同时现场还配备各类汽车吊、平板车等，以满足设备、材料、设备组合件、配制件的运输及倒运的需要，为施工的顺利进行创造了必要条件5.3锅炉吊装主要机具配备序号机械设备名称机械设备型号数量（台）备注1塔吊式起重机DBQ4000Z112塔吊式起重机TC705213龙门式起重机60t1布置在锅炉组合场4龙门式起重机20t1布置在配制场5汽车式起重机50t16汽车式起重机25t57半挂平板车20t18半挂平板车10t29汽包专用起吊装置220t110电动卷扬机15t211履带吊250T1空冷岛区域吊装6.吊装顺序及吊装说明根据锅炉安装程序及现场的具体情况,合理安排吊装顺序,并根据结构特点和现场机具配备情况，确定吊装方式。锅炉大件设备吊装施工采用组装和散装相结合的吊装方式。锅炉大件设备总的吊装顺序为:第4页共20页钢架吊装→大板梁(K1、K2、K3、K5、K6)吊装→汽包吊装就位→包墙吊装→水冷壁下部组件预放→水冷壁上部组件吊装→水冷蒸发屏及屏式过热器吊挂省煤器前侧及左右侧护板→高低温过热器→省煤器管排→省煤器后...
