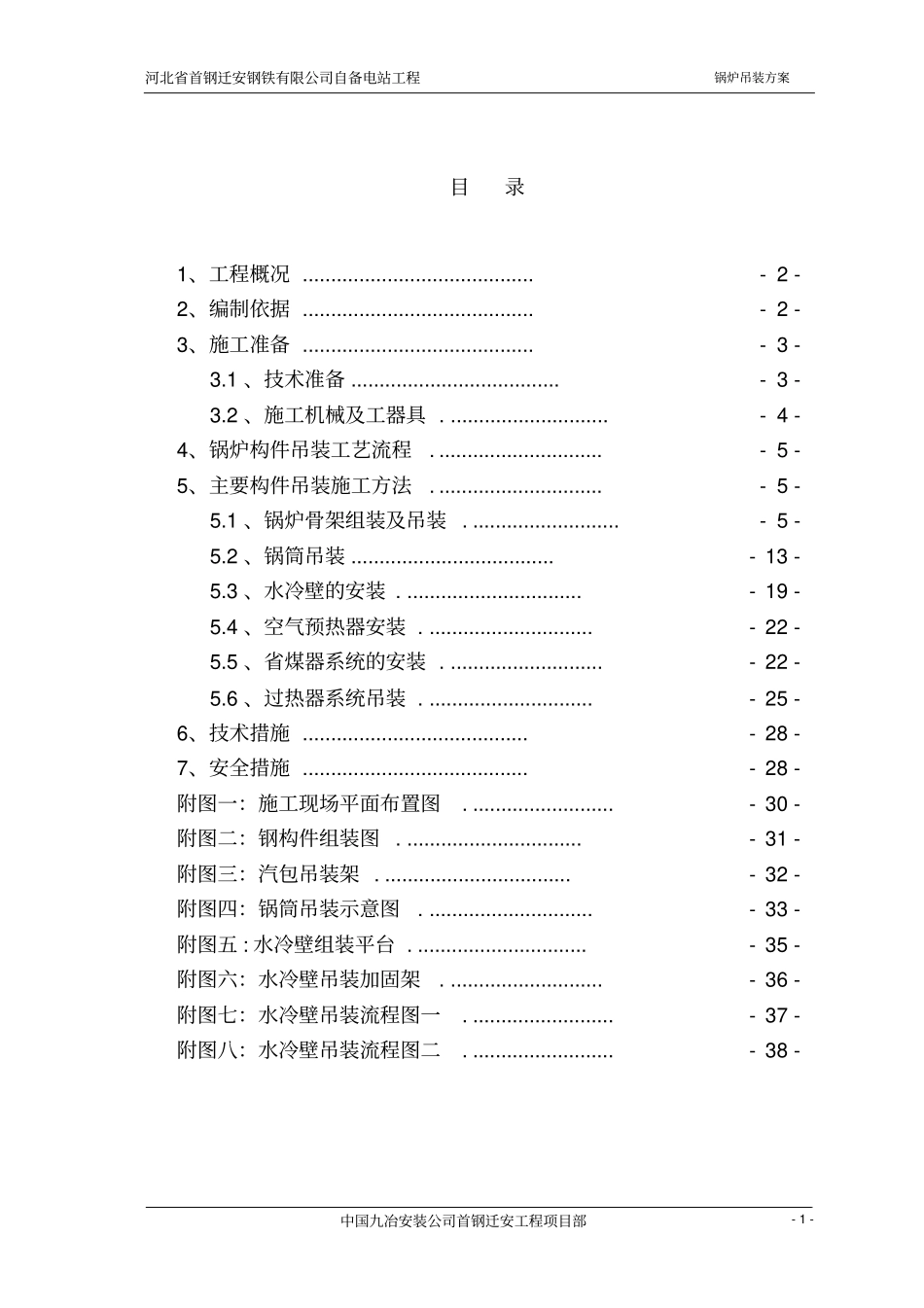

河北省首钢迁安钢铁有限公司自备电站工程锅炉吊装方案中国九冶安装公司首钢迁安工程项目部-1-目录1、工程概况.........................................-2-2、编制依据.........................................-2-3、施工准备.........................................-3-3.1、技术准备.....................................-3-3.2、施工机械及工器具.............................-4-4、锅炉构件吊装工艺流程..............................-5-5、主要构件吊装施工方法..............................-5-5.1、锅炉骨架组装及吊装...........................-5-5.2、锅筒吊装....................................-13-5.3、水冷壁的安装................................-19-5.4、空气预热器安装..............................-22-5.5、省煤器系统的安装............................-22-5.6、过热器系统吊装..............................-25-6、技术措施........................................-28-7、安全措施........................................-28-附图一：施工现场平面布置图..........................-30-附图二：钢构件组装图................................-31-附图三：汽包吊装架..................................-32-附图四：锅筒吊装示意图..............................-33-附图五:水冷壁组装平台...............................-35-附图六：水冷壁吊装加固架............................-36-附图七：水冷壁吊装流程图一..........................-37-附图八：水冷壁吊装流程图二..........................-38-河北省首钢迁安钢铁有限公司自备电站工程锅炉吊装方案中国九冶安装公司首钢迁安工程项目部-2-1、工程概况本工程是首钢集团公司迁钢200万吨钢工程的配套项目——河北省首钢迁安钢铁有限责任公司钢铁厂自备电站工程配套的2台JG-130/5.3-Q型煤气锅炉。该锅炉由江西江联能源环保股份有限公司设计，是次高压(5.3MPa)、中温(450℃)参数、自然循环锅炉，是在该厂成熟产品基础上，根据河北省首钢迁安钢铁有限公司的要求设计而成,按半露天布置，8m运转层。按照工程特点，主要吊装构件的重量为：Z-1与Z-1反单片骨架（包括Z-1，Z-1反柱中、下部及柱间拉杆）总重为15512㎏；Z-2与Z-2反单片骨架（包括Z-2，Z-2反柱中、下部间拉杆）总重为16302.7㎏，锅筒（锅筒内部装置划线、锅筒吊挂装置、给水装置）30387.8㎏；前水冷壁（包括模式壁组件、刚性梁、防暴门固定装置、测量孔固定装置）总重为14792㎏；后水冷壁（包括模式壁组件、刚性梁、防暴门固定装置、测量孔固定装置）总重为16352.2㎏；右侧水冷壁（包括模式壁组件、刚性梁、防暴门固定装置、测量孔固定装置）总重为15397.2㎏；左侧水冷壁（包括模式壁组件、刚性梁、防暴门固定装置、测量孔固定装置）总重为15397㎏。2、编制依据2.1、锅炉厂安装说明书2.2、锅炉本体安装图纸河北省首钢迁安钢铁有限公司自备电站工程锅炉吊装方案中国九冶安装公司首钢迁安工程项目部-3-2.3、国家现行有关规范和标准：电力工业部95DT/L5047—95《电力建设施工及验收技术规范》（锅炉机组篇）《工业锅炉安装工程施工验收规范》GB50273-98《电力工业锅炉监察规程》SO167-85《电力工业锅炉压力容器安全监察规定》电建（1995）36号《设备安装工程施工及验收规范》JJ231-96《机械设备安装工程施工及验收通用规范》GB50231-983、施工准备3.1、技术准备3.1.1、划分各专业责任工程师职责，明确个人职责所在，由主任工程师统一对各专业责任工程师统一考核，考核合格后正式上岗。3.1.2、锅炉本体图纸及相关标准齐全，各专业认真熟悉图纸，做好图纸会审工作和技术交底工作。3.1.3、做好进度计划图，严格控制各个节点。本工程2台锅炉同时安装，起重设备交叉作业。3.1.4、所有仪器、仪表、量具及起吊用具经过校验并经有关部门审定后受控于专人负责，并对人员进行培训，合格后方可上岗。3.2、施工现场平面布置图(见附图一)河北省首钢迁安钢铁有限公司自备电站工程锅炉吊装方案中国九冶安装公司首钢迁安工程项目部-4-3.3、施工...
