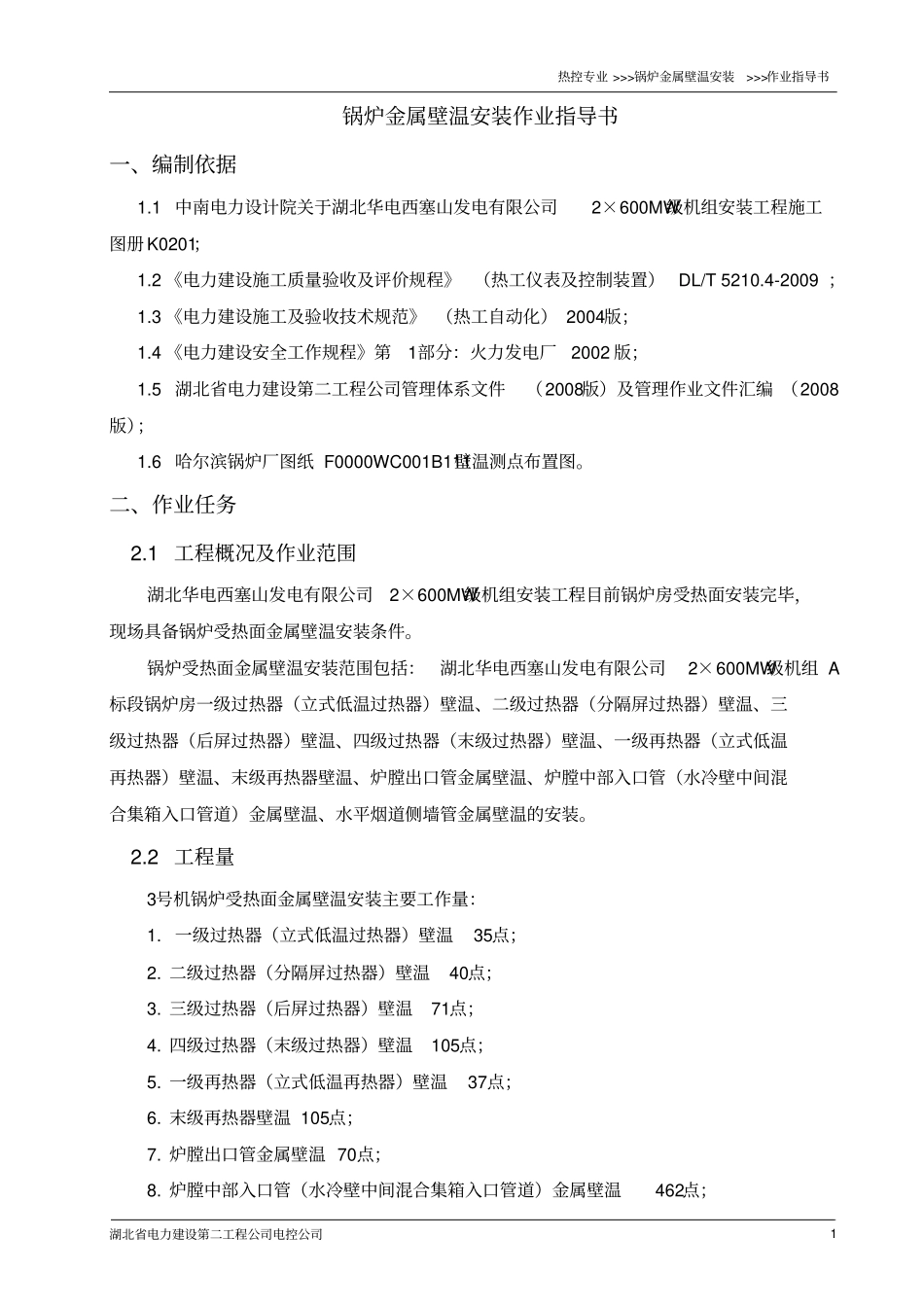

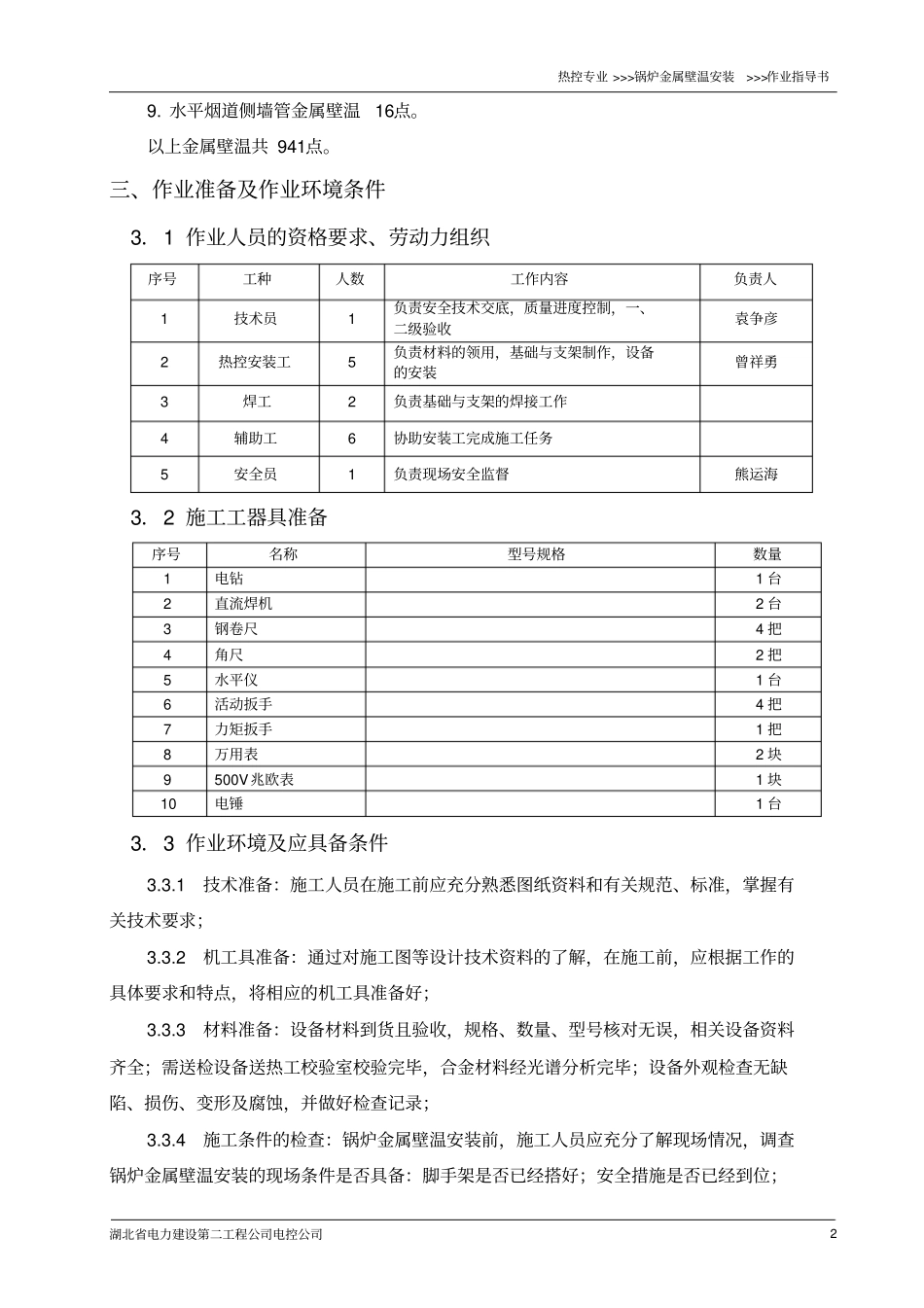

热控专业>>>锅炉金属壁温安装>>>作业指导书湖北省电力建设第二工程公司电控公司1锅炉金属壁温安装作业指导书一、编制依据1.1中南电力设计院关于湖北华电西塞山发电有限公司2×600MW级机组安装工程施工图册K0201；1.2《电力建设施工质量验收及评价规程》（热工仪表及控制装置）DL/T5210.4-2009；1.3《电力建设施工及验收技术规范》（热工自动化）2004版；1.4《电力建设安全工作规程》第1部分：火力发电厂2002版；1.5湖北省电力建设第二工程公司管理体系文件（2008版）及管理作业文件汇编（2008版）；1.6哈尔滨锅炉厂图纸F0000WC001B111壁温测点布置图。二、作业任务2.1工程概况及作业范围湖北华电西塞山发电有限公司2×600MW级机组安装工程目前锅炉房受热面安装完毕，现场具备锅炉受热面金属壁温安装条件。锅炉受热面金属壁温安装范围包括：湖北华电西塞山发电有限公司2×600MW级机组A标段锅炉房一级过热器（立式低温过热器）壁温、二级过热器（分隔屏过热器）壁温、三级过热器（后屏过热器）壁温、四级过热器（末级过热器）壁温、一级再热器（立式低温再热器）壁温、末级再热器壁温、炉膛出口管金属壁温、炉膛中部入口管（水冷壁中间混合集箱入口管道）金属壁温、水平烟道侧墙管金属壁温的安装。2.2工程量3号机锅炉受热面金属壁温安装主要工作量：1.一级过热器（立式低温过热器）壁温35点；2.二级过热器（分隔屏过热器）壁温40点；3.三级过热器（后屏过热器）壁温71点；4.四级过热器（末级过热器）壁温105点；5.一级再热器（立式低温再热器）壁温37点；6.末级再热器壁温105点；7.炉膛出口管金属壁温70点；8.炉膛中部入口管（水冷壁中间混合集箱入口管道）金属壁温462点；热控专业>>>锅炉金属壁温安装>>>作业指导书湖北省电力建设第二工程公司电控公司29.水平烟道侧墙管金属壁温16点。以上金属壁温共941点。三、作业准备及作业环境条件3．1作业人员的资格要求、劳动力组织序号工种人数工作内容负责人1技术员1负责安全技术交底，质量进度控制，一、二级验收袁争彦2热控安装工5负责材料的领用，基础与支架制作，设备的安装曾祥勇3焊工2负责基础与支架的焊接工作4辅助工6协助安装工完成施工任务5安全员1负责现场安全监督熊运海3．2施工工器具准备序号名称型号规格数量1电钻1台2直流焊机2台3钢卷尺4把4角尺2把5水平仪1台6活动扳手4把7力矩扳手1把8万用表2块9500V兆欧表1块10电锤1台3．3作业环境及应具备条件3.3.1技术准备：施工人员在施工前应充分熟悉图纸资料和有关规范、标准，掌握有关技术要求；3.3.2机工具准备：通过对施工图等设计技术资料的了解，在施工前，应根据工作的具体要求和特点，将相应的机工具准备好；3.3.3材料准备：设备材料到货且验收，规格、数量、型号核对无误，相关设备资料齐全；需送检设备送热工校验室校验完毕，合金材料经光谱分析完毕；设备外观检查无缺陷、损伤、变形及腐蚀，并做好检查记录；3.3.4施工条件的检查：锅炉金属壁温安装前，施工人员应充分了解现场情况，调查锅炉金属壁温安装的现场条件是否具备：脚手架是否已经搭好；安全措施是否已经到位；热控专业>>>锅炉金属壁温安装>>>作业指导书湖北省电力建设第二工程公司电控公司3锅炉金属壁温安装后是否影响其它专业的施工。四、施工进度安排根据热控专业调试需要，根据现场施工的实际情况和设备到货情况，计划于2010年04月14日开工，计划工期30天，于2010年05月14日完工，施工过程见缝插针，合理布置，在保障安全的前提下，确保施工质量工艺与施工进度。五、作业方法及施工要求5．1工艺流程图施工流程图NY开始施工技术、安全交底附件制作确认具备安装条件取样确定点领取设备及配件施工前准备取源部件安装检验合格记录质量检验结束交底记录领用记录确认签字记录签字热控专业>>>锅炉金属壁温安装>>>作业指导书湖北省电力建设第二工程公司电控公司45．2作业措施及方案5.2.1锅炉金属壁温安装一般要求5.2.1.1过热器、再热器壁温测点均装设在管壁上，详见“各受热面金属壁温安装图”；5.2.1.2在指定的管段上选取热电偶固定座的安装位置时，应考虑到热电偶的感温端能否顺利插入及电偶丝能否正常引出至线槽；5...
