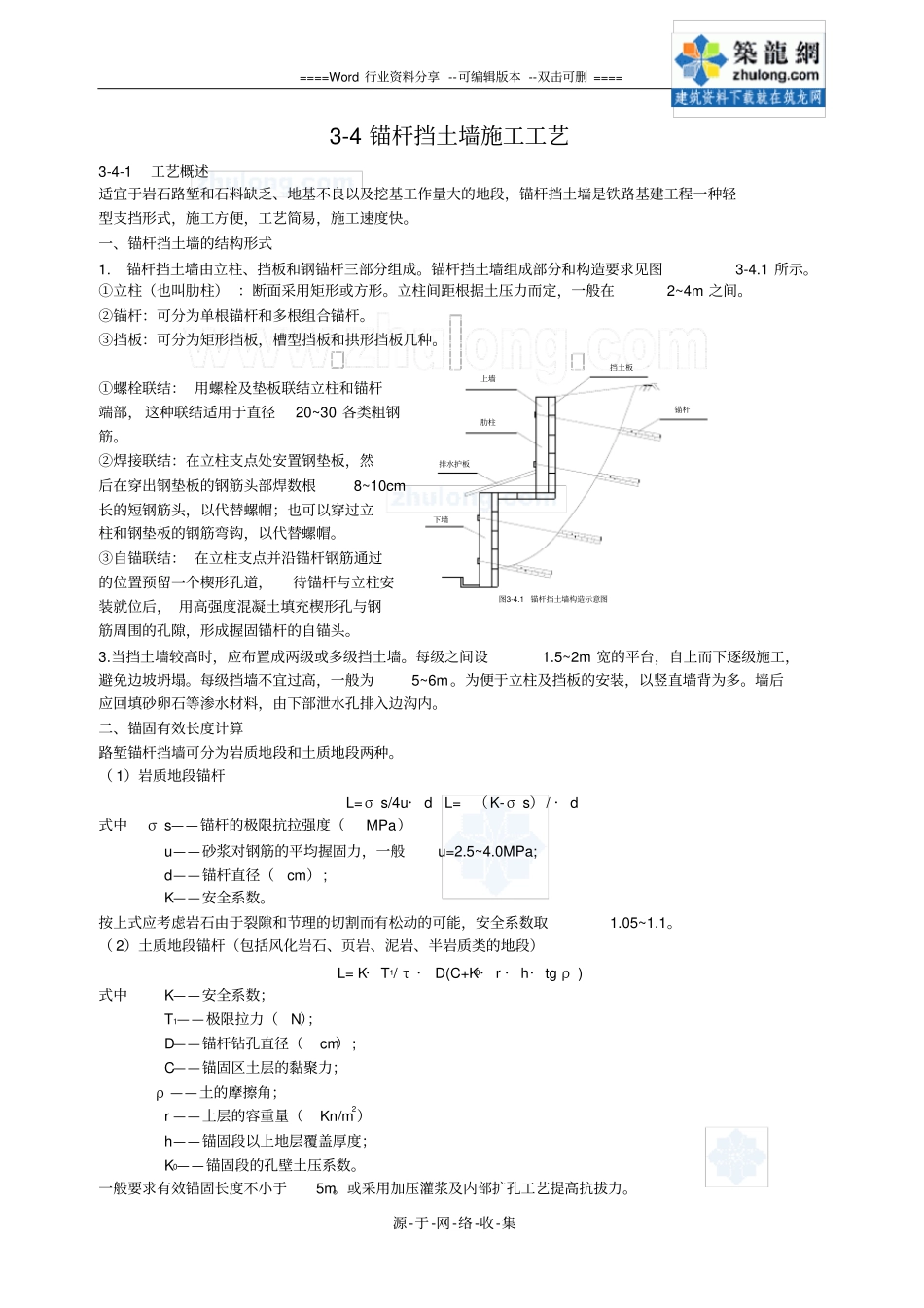

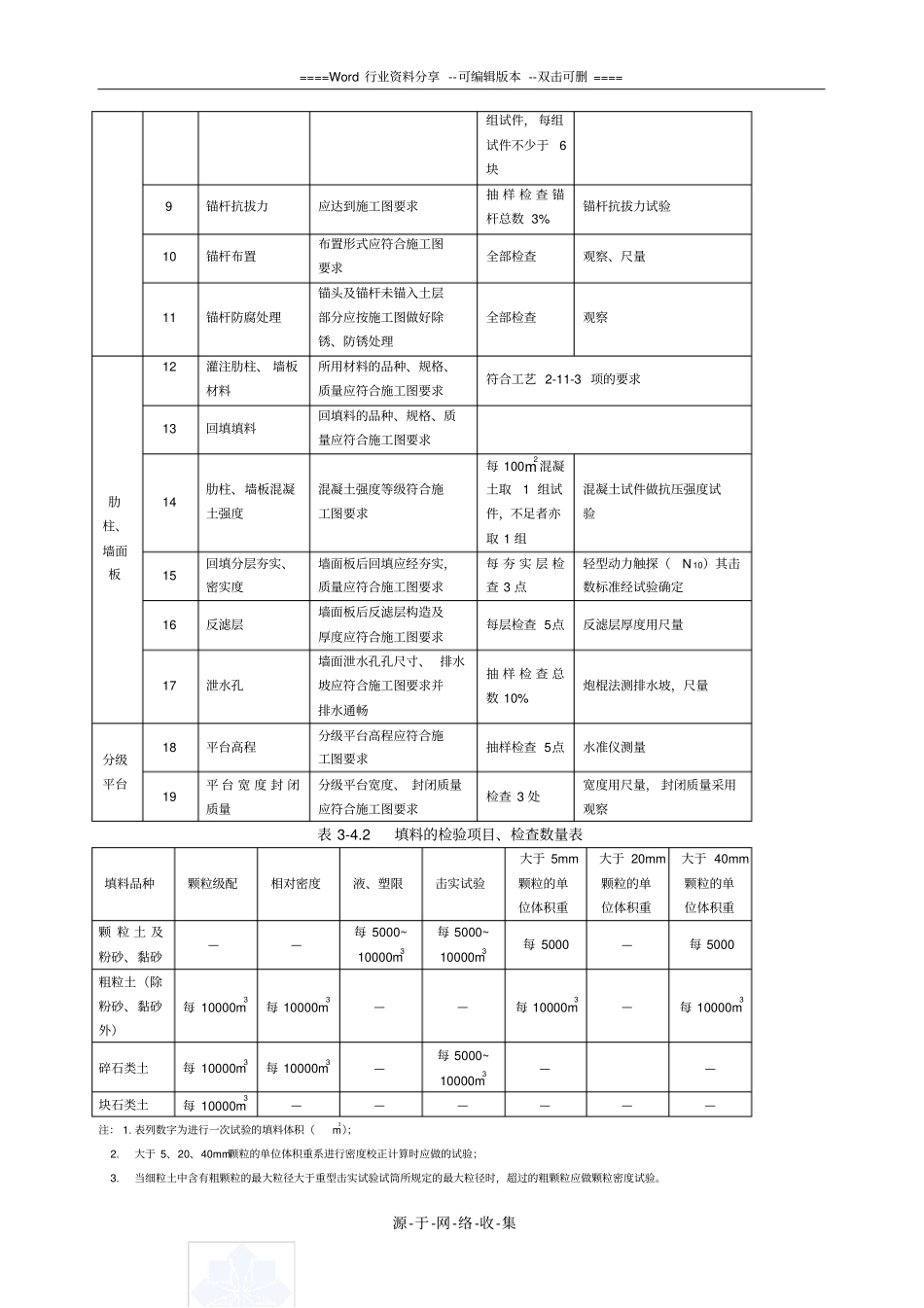

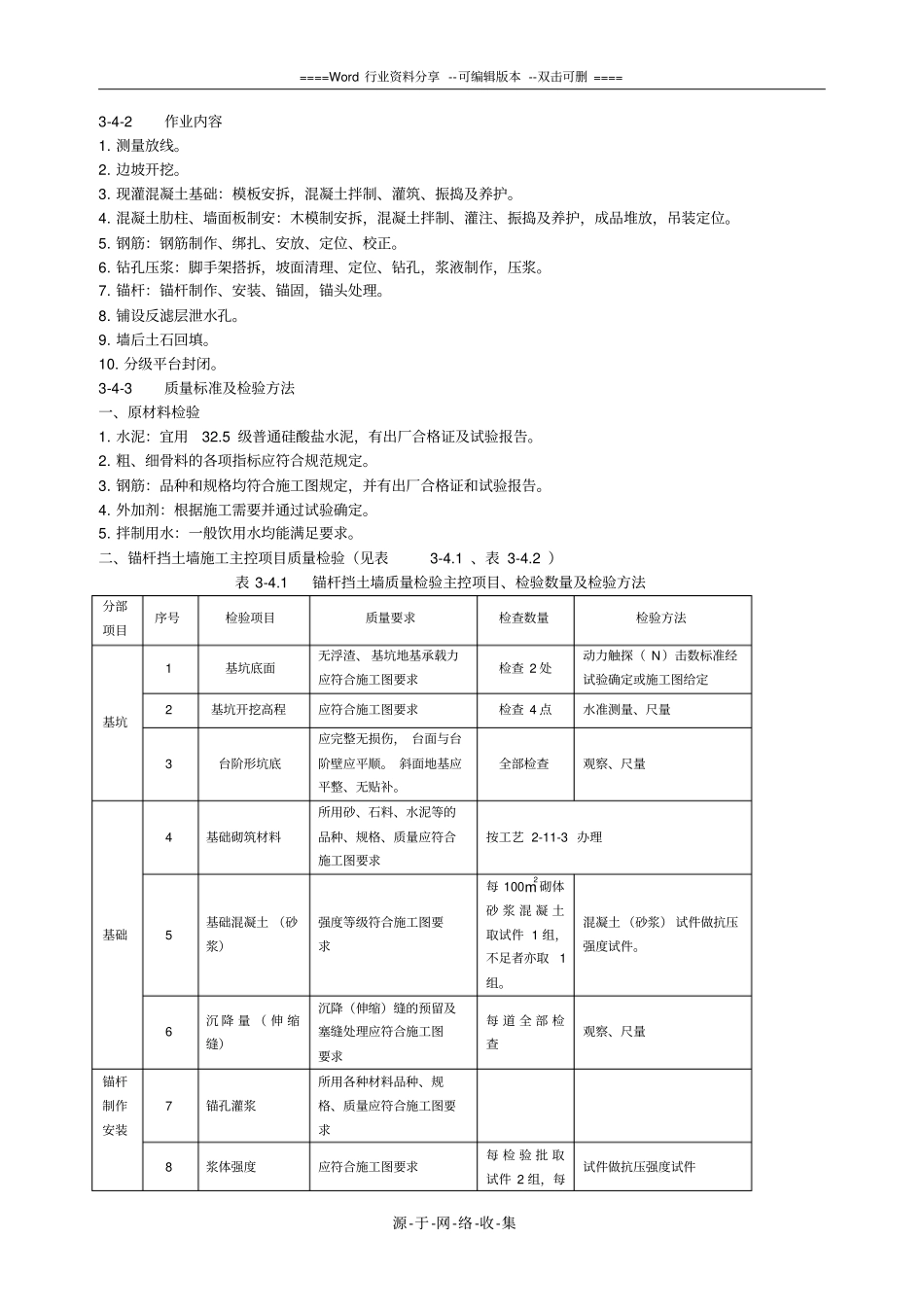

====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集3-4锚杆挡土墙施工工艺3-4-1工艺概述适宜于岩石路堑和石料缺乏、地基不良以及挖基工作量大的地段，锚杆挡土墙是铁路基建工程一种轻型支挡形式，施工方便，工艺简易，施工速度快。一、锚杆挡土墙的结构形式1.锚杆挡土墙由立柱、挡板和钢锚杆三部分组成。锚杆挡土墙组成部分和构造要求见图3-4.1所示。①立柱（也叫肋柱）：断面采用矩形或方形。立柱间距根据土压力而定，一般在2~4m之间。②锚杆：可分为单根锚杆和多根组合锚杆。③挡板：可分为矩形挡板，槽型挡板和拱形挡板几种。①螺栓联结：用螺栓及垫板联结立柱和锚杆端部，这种联结适用于直径20~30各类粗钢筋。②焊接联结：在立柱支点处安置钢垫板，然后在穿出钢垫板的钢筋头部焊数根8~10cm长的短钢筋头，以代替螺帽；也可以穿过立柱和钢垫板的钢筋弯钩，以代替螺帽。③自锚联结：在立柱支点并沿锚杆钢筋通过的位置预留一个楔形孔道，待锚杆与立柱安装就位后，用高强度混凝土填充楔形孔与钢筋周围的孔隙，形成握固锚杆的自锚头。3.当挡土墙较高时，应布置成两级或多级挡土墙。每级之间设1.5~2m宽的平台，自上而下逐级施工，避免边坡坍塌。每级挡墙不宜过高，一般为5~6m。为便于立柱及挡板的安装，以竖直墙背为多。墙后应回填砂卵石等渗水材料，由下部泄水孔排入边沟内。二、锚固有效长度计算路堑锚杆挡墙可分为岩质地段和土质地段两种。（1）岩质地段锚杆L=σs/4u·dL=（K-σs）/·d式中σs——锚杆的极限抗拉强度（MPa）u——砂浆对钢筋的平均握固力，一般u=2.5~4.0MPa;d——锚杆直径（cm）;K——安全系数。按上式应考虑岩石由于裂隙和节理的切割而有松动的可能，安全系数取1.05~1.1。（2）土质地段锚杆（包括风化岩石、页岩、泥岩、半岩质类的地段）L=K·T1/τ·D(C+K0·r·h·tgρ)式中K——安全系数；T1——极限拉力（N）；D——锚杆钻孔直径（cm）;C——锚固区土层的黏聚力；ρ——土的摩擦角；r——土层的容重量（Kn/m2）h——锚固段以上地层覆盖厚度；K0——锚固段的孔壁土压系数。一般要求有效锚固长度不小于5m。或采用加压灌浆及内部扩孔工艺提高抗拔力。下墙排水护板肋柱上墙挡土板锚杆图3-4.1锚杆挡土墙构造示意图====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集3-4-2作业内容1.测量放线。2.边坡开挖。3.现灌混凝土基础：模板安拆，混凝土拌制、灌筑、振捣及养护。4.混凝土肋柱、墙面板制安：木模制安拆，混凝土拌制、灌注、振捣及养护，成品堆放，吊装定位。5.钢筋：钢筋制作、绑扎、安放、定位、校正。6.钻孔压浆：脚手架搭拆，坡面清理、定位、钻孔，浆液制作，压浆。7.锚杆：锚杆制作、安装、锚固，锚头处理。8.铺设反滤层泄水孔。9.墙后土石回填。10.分级平台封闭。3-4-3质量标准及检验方法一、原材料检验1.水泥：宜用32.5级普通硅酸盐水泥，有出厂合格证及试验报告。2.粗、细骨料的各项指标应符合规范规定。3.钢筋：品种和规格均符合施工图规定，并有出厂合格证和试验报告。4.外加剂：根据施工需要并通过试验确定。5.拌制用水：一般饮用水均能满足要求。二、锚杆挡土墙施工主控项目质量检验（见表3-4.1、表3-4.2）表3-4.1锚杆挡土墙质量检验主控项目、检验数量及检验方法分部项目序号检验项目质量要求检查数量检验方法基坑1基坑底面无浮渣、基坑地基承载力应符合施工图要求检查2处动力触探（N）击数标准经试验确定或施工图给定2基坑开挖高程应符合施工图要求检查4点水准测量、尺量3台阶形坑底应完整无损伤，台面与台阶壁应平顺。斜面地基应平整、无贴补。全部检查观察、尺量基础4基础砌筑材料所用砂、石料、水泥等的品种、规格、质量应符合施工图要求按工艺2-11-3办理5基础混凝土（砂浆）强度等级符合施工图要求每100m2砌体砂浆混凝土取试件1组，不足者亦取1组。混凝土（砂浆）试件做抗压强度试件。6沉降量（伸缩缝）沉降（伸缩）缝的预留及塞缝处理应符合施工图要求每道全部检查观察、尺量锚杆制作安装7锚孔灌浆所用各种材料品种、规格、质量应符合施工图要求8浆体强度应符合施工图要求每检验批取试件2组，每试件做抗压强度...
