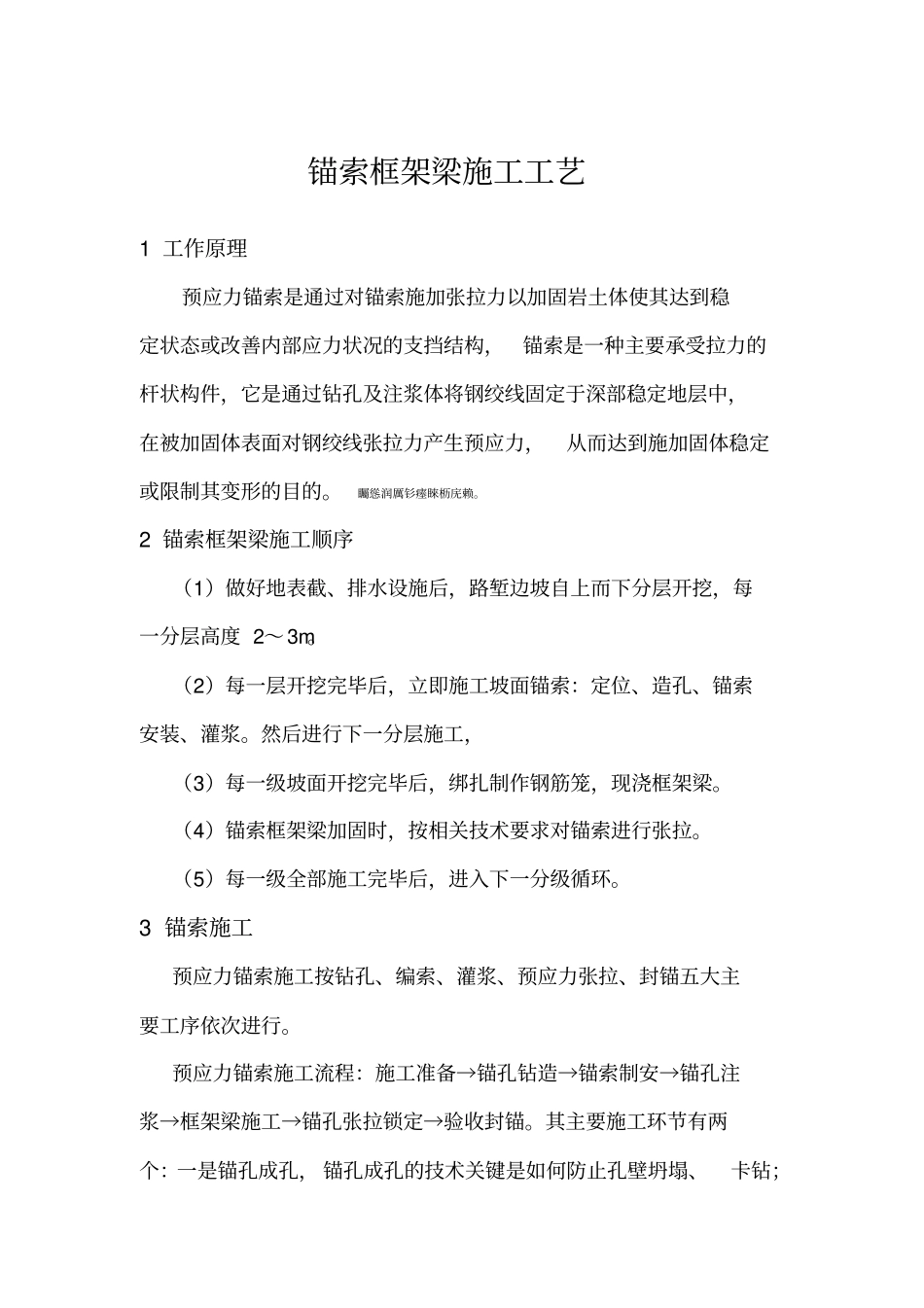

锚索框架梁专项施工方案_第1页
1/16
锚索框架梁专项施工方案_第2页
2/16
锚索框架梁专项施工方案_第3页
3/16
锚索框架梁施工工艺1工作原理预应力锚索是通过对锚索施加张拉力以加固岩土体使其达到稳定状态或改善内部应力状况的支挡结构,锚索是一种主要承受拉力的杆状构件,它是通过钻孔及注浆体将钢绞线固定于深部稳定地层中,在被加固体表面对钢绞线张拉力产生预应力,从而达到施加固体稳定或限制其变形的目的。矚慫润厲钐瘗睞枥庑赖。2锚索框架梁施工顺序(1)做好地表截、排水设施后,路堑边坡自上而下分层开挖,每一分层高度2~3m。(2)每一层开挖完毕后,立即施工坡面锚索:定位、造孔、锚索安装、灌浆。然后进行下一分层施工,(3)每一级坡面开挖完毕后,绑扎制作钢筋笼,现浇框架梁。(4)锚索框架梁加固时,按相关技术要求对锚索进行张拉。(5)每一级全部施工完毕后,进入下一分级循环。3锚索施工预应力锚索施工按钻孔、编索、灌浆、预应力张拉、封锚五大主要工序依次进行。预应力锚索施工流程:施工准备→锚孔钻造→锚索制安→锚孔注浆→框架梁施工→锚孔张拉锁定→验收封锚。其主要施工环节有两个:一是锚孔成孔,锚孔成孔的技术关键是如何防止孔壁坍塌、卡钻;1二是锚孔注浆,注浆的技术关键是如何将孔底的空气、岩(土)沉渣和地下水体排出孔外,保证注浆饱满密实。聞創沟燴鐺險爱氇谴净。锚索锚孔孔径为Φ130mm,锚索材料采用高强度低松弛Φ15.2的预应力钢绞线,钢绞线强度Rb=1860MPa,张拉控制应力为600KN;并采用与其配套的锚具系列,锚孔内灌注M35水泥(砂)浆,水泥采用PO42.5级普通硅酸盐水泥。残骛楼諍锩瀨濟溆塹籟。`施工准备造孔材料机具检测清孔内锚固段注浆下锚水泥沙浆待强张拉超张拉索定张拉段注浆检查复核,监理工程师确认锚索及导向帽准备检查复核,监理工程师确认检查复核,监理工程师确认检测,监理工程师确认检测,监理工程师确认锚索孔定位测量水泥沙浆准备2图1预应力锚索施工工艺流程图3.1施工放样根据各工点工程立面图,按设计将锚孔位置准确测放在坡面上。如遇既有刷方坡面不平顺或特殊困难场地时,需经设计监理单位认可,在确保坡体稳定和结构安全的前提下,适当放宽定位精度或调整锚孔定位。酽锕极額閉镇桧猪訣锥。3.2钻孔岩层中采用潜孔钻机成孔;在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工,必要时采用跟管钻进技术。彈贸摄尔霁毙攬砖卤庑。3.2.1钻机就位钻机就位锚孔钻进施工,搭设满足相应承载能力和稳固条件的脚手架,根据坡面测放孔位,准确安装固定钻机,并严格认真进行机位调整,确保锚孔开钻就位纵横误差满足规范要求。謀荞抟箧飆鐸怼类蒋薔。3.2.2钻进方式钻孔要求须采用干钻,禁止采用水冲钻进,确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制,防止钻孔扭曲和变径,造成下锚困难或其它意外事故。厦礴恳蹒骈時盡继價骚。3.2.3钻进过程钻进过程中对每个孔的地层变化、钻进状态(钻压、钻速)、地下外锚头处理外锚头准备3水等情况作好施工记录。如遇坍塌体地层松散、破碎时,应采用套管跟进的钻进技术,使钻孔完整不坍;如遇塌孔缩孔等不良钻进现象时,立即停钻,及时进行固壁灌浆处理(灌浆压力0.1~0.2MPa),待水泥砂浆初凝后,重新扫孔钻进。茕桢广鳓鯡选块网羈泪。3.2.4孔位孔深钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径,要求实际使用钻头直径不得小于设计孔径。孔位误差不得超过±100mm,孔径允许偏差0~10mm。为确保锚孔深度,孔深不小于设计孔深,锚索长度允许偏差0~100mm,锚索的钻孔斜度(倾角)允许偏差±1°。鹅娅尽損鹌惨歷茏鴛賴。3.2.5锚孔清理钻进达到设计深度后,不能立即停钻,要求稳钻1~2分钟,防止孔底尖灭、达不到设计孔径。在钻孔完成后,使用高压空气(风压0.2~0.4MPa)将孔内岩粉及水体全部清除出孔外,以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外,不得采用高压水冲洗。若遇锚孔中有承压水流出,待水压、水量变小后方可下安锚筋与注浆,必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体,一般采用灌浆封堵二次钻进等方法处理。籟丛妈羥为贍偾蛏练淨。3.2.6锚孔检验锚孔钻...
