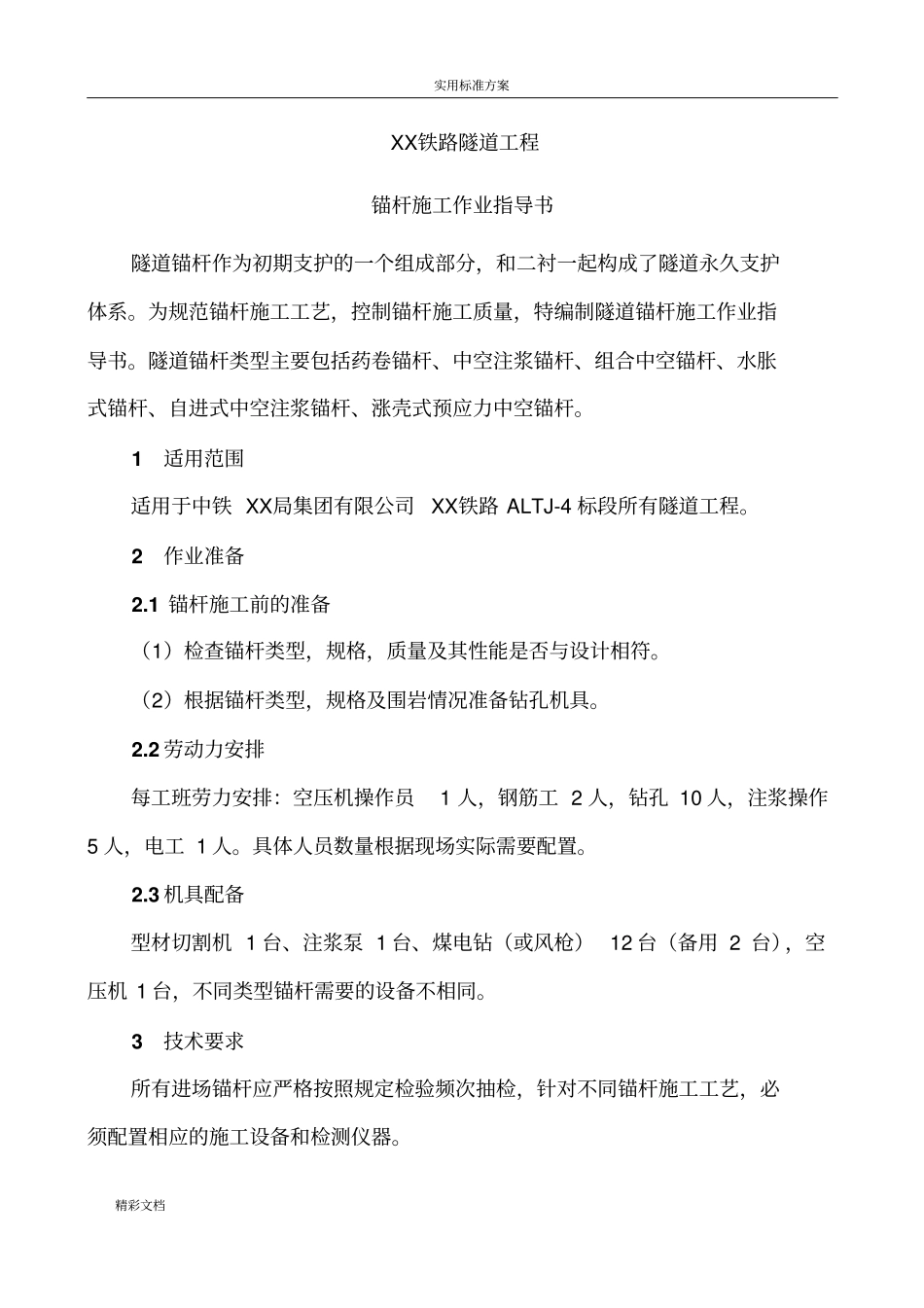

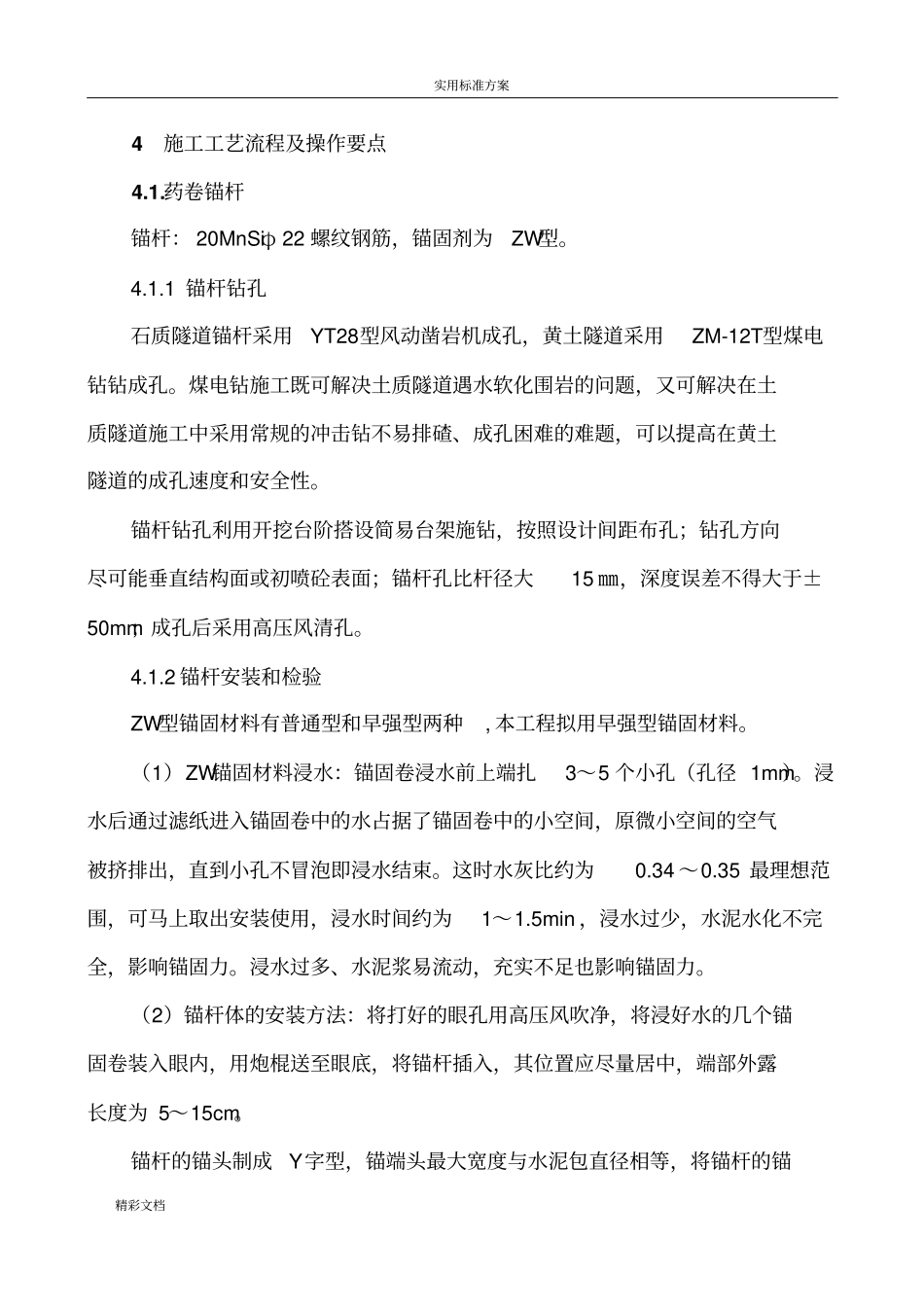

实用标准方案精彩文档XX铁路ALTJ-4标段隧道工程编号：锚杆施工作业指导书单位：编制：审核：批准：2016年1月1日发布2016年1月1日实施实用标准方案精彩文档XX铁路隧道工程锚杆施工作业指导书隧道锚杆作为初期支护的一个组成部分，和二衬一起构成了隧道永久支护体系。为规范锚杆施工工艺，控制锚杆施工质量，特编制隧道锚杆施工作业指导书。隧道锚杆类型主要包括药卷锚杆、中空注浆锚杆、组合中空锚杆、水胀式锚杆、自进式中空注浆锚杆、涨壳式预应力中空锚杆。1适用范围适用于中铁XX局集团有限公司XX铁路ALTJ-4标段所有隧道工程。2作业准备2.1锚杆施工前的准备（1）检查锚杆类型，规格，质量及其性能是否与设计相符。（2）根据锚杆类型，规格及围岩情况准备钻孔机具。2.2劳动力安排每工班劳力安排：空压机操作员1人，钢筋工2人，钻孔10人，注浆操作5人，电工1人。具体人员数量根据现场实际需要配置。2.3机具配备型材切割机1台、注浆泵1台、煤电钻（或风枪）12台（备用2台），空压机1台，不同类型锚杆需要的设备不相同。3技术要求所有进场锚杆应严格按照规定检验频次抽检，针对不同锚杆施工工艺，必须配置相应的施工设备和检测仪器。实用标准方案精彩文档4施工工艺流程及操作要点4.1.药卷锚杆锚杆：20MnSiφ22螺纹钢筋，锚固剂为ZW型。4.1.1锚杆钻孔石质隧道锚杆采用YT28型风动凿岩机成孔，黄土隧道采用ZM-12T型煤电钻钻成孔。煤电钻施工既可解决土质隧道遇水软化围岩的问题，又可解决在土质隧道施工中采用常规的冲击钻不易排碴、成孔困难的难题，可以提高在黄土隧道的成孔速度和安全性。锚杆钻孔利用开挖台阶搭设简易台架施钻，按照设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大15㎜，深度误差不得大于±50mm；成孔后采用高压风清孔。4.1.2锚杆安装和检验ZW型锚固材料有普通型和早强型两种,本工程拟用早强型锚固材料。（1）ZW锚固材料浸水：锚固卷浸水前上端扎3～5个小孔（孔径1mm）。浸水后通过滤纸进入锚固卷中的水占据了锚固卷中的小空间，原微小空间的空气被挤排出，直到小孔不冒泡即浸水结束。这时水灰比约为0.34～0.35最理想范围，可马上取出安装使用，浸水时间约为1～1.5min，浸水过少，水泥水化不完全，影响锚固力。浸水过多、水泥浆易流动，充实不足也影响锚固力。（2）锚杆体的安装方法：将打好的眼孔用高压风吹净，将浸好水的几个锚固卷装入眼内，用炮棍送至眼底，将锚杆插入，其位置应尽量居中，端部外露长度为5～15cm。锚杆的锚头制成Y字型，锚端头最大宽度与水泥包直径相等，将锚杆的锚实用标准方案精彩文档头安放在锚固卷底部，用TJ-9型风动搅拌机（电钻改装也可）带动锚杆快速旋转，边旋转边徐徐推进，锚头在旋转与推进中强烈搅拌浸水后的锚固卷，使水泥浆获良好的和易性，水泥浆如沿孔壁下滑，孔口用纸堵塞，施工过程中要求迅速，不要时间过长。（3）锚杆抗拔检验为了检验锚杆安装质量，须对锚杆进行抗拔检验，进行此项工作时，注意以下事项：安装拉力计时，其作用线与锚杆同心，并固定牢靠。加载匀速、缓慢，拉拔至设计吨位即停止，不做破坏试验。图1药卷锚杆施工工艺框图4.2中空注浆锚杆钻孔YT28风钻检查清孔TJ-9型风动搅拌机结束施工准备锚杆加工检查高压风送锚固卷浸药包推进锚杆、搅拌药包锚杆拉拔试验锚固剂达到强度实用标准方案精彩文档4.2.1中空注浆锚杆特点中空注浆锚杆将锚杆和注浆管的功能合二为一。注浆时它是注浆管，注完浆后无需将它拨出即成为一根锚杆。相对于传统的锚固工艺，它具有如下特点：wT中空注浆锚杆施工方法非常简单，它将传统的先灌浆后锚固工艺改为先锚固后注浆，注浆时压力可达数十公斤，不但可以充填满锚孔，而且在裂隙发育的地区，浆液还在注浆压力的作用下渗透进裂隙，达到改良围岩结构的目的。中空注浆锚杆构造：注浆加固锚杆由锚头、全螺纹中空杆体、止浆塞、垫板、螺母构成。4.2.2施工工艺图2中空注浆锚杆施工流程图（1）钻进采用普通凿岩机钻芋L并清手L。（2）插入锚杆，将安装好锚头的中空注浆锚杆插入孔，锚头上的倒刺立即将锚杆挂住。YT-28风钻钻孔、清孔WTD25锚杆插入锚孔锚杆尾端安装止浆塞、垫板...
