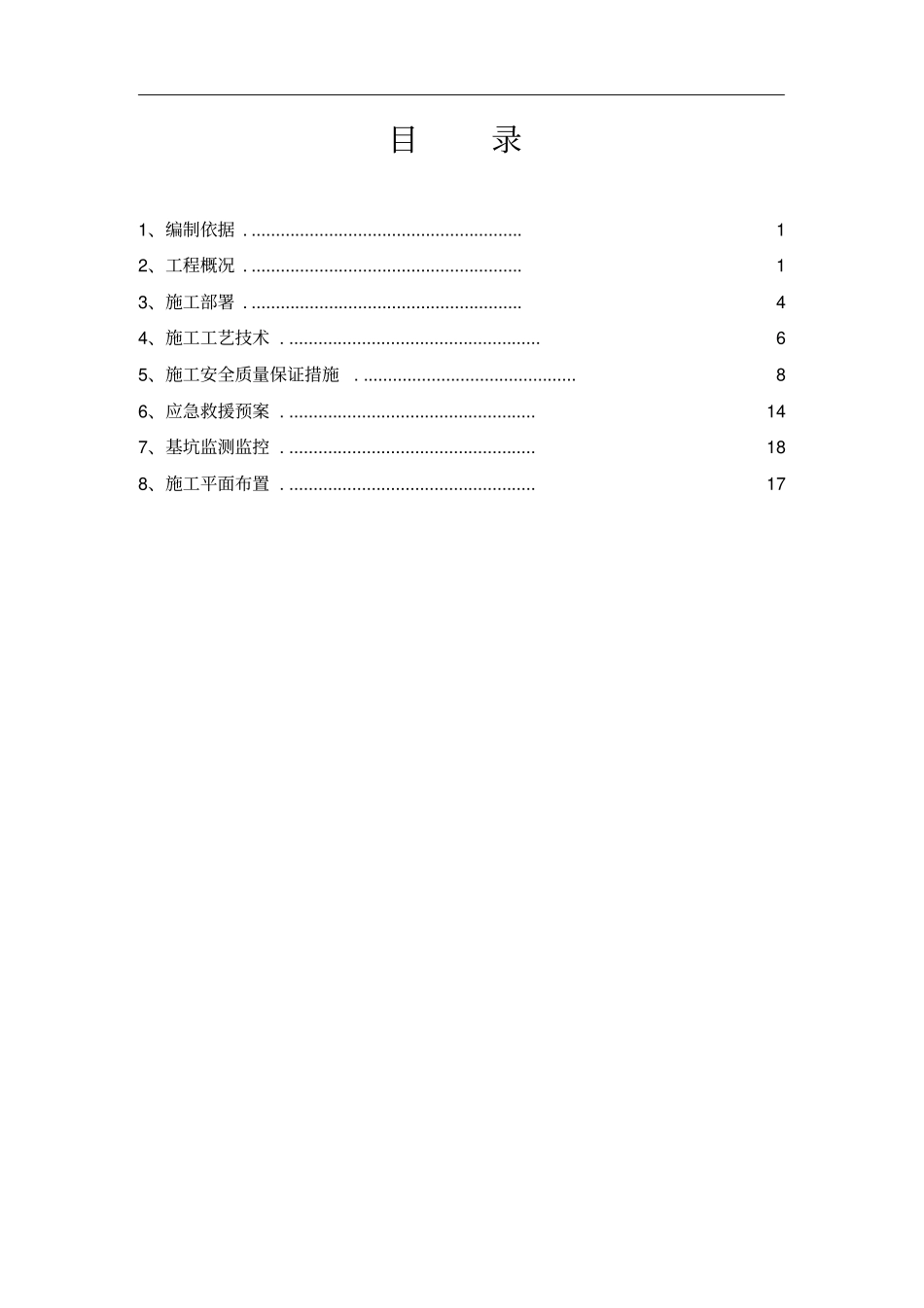

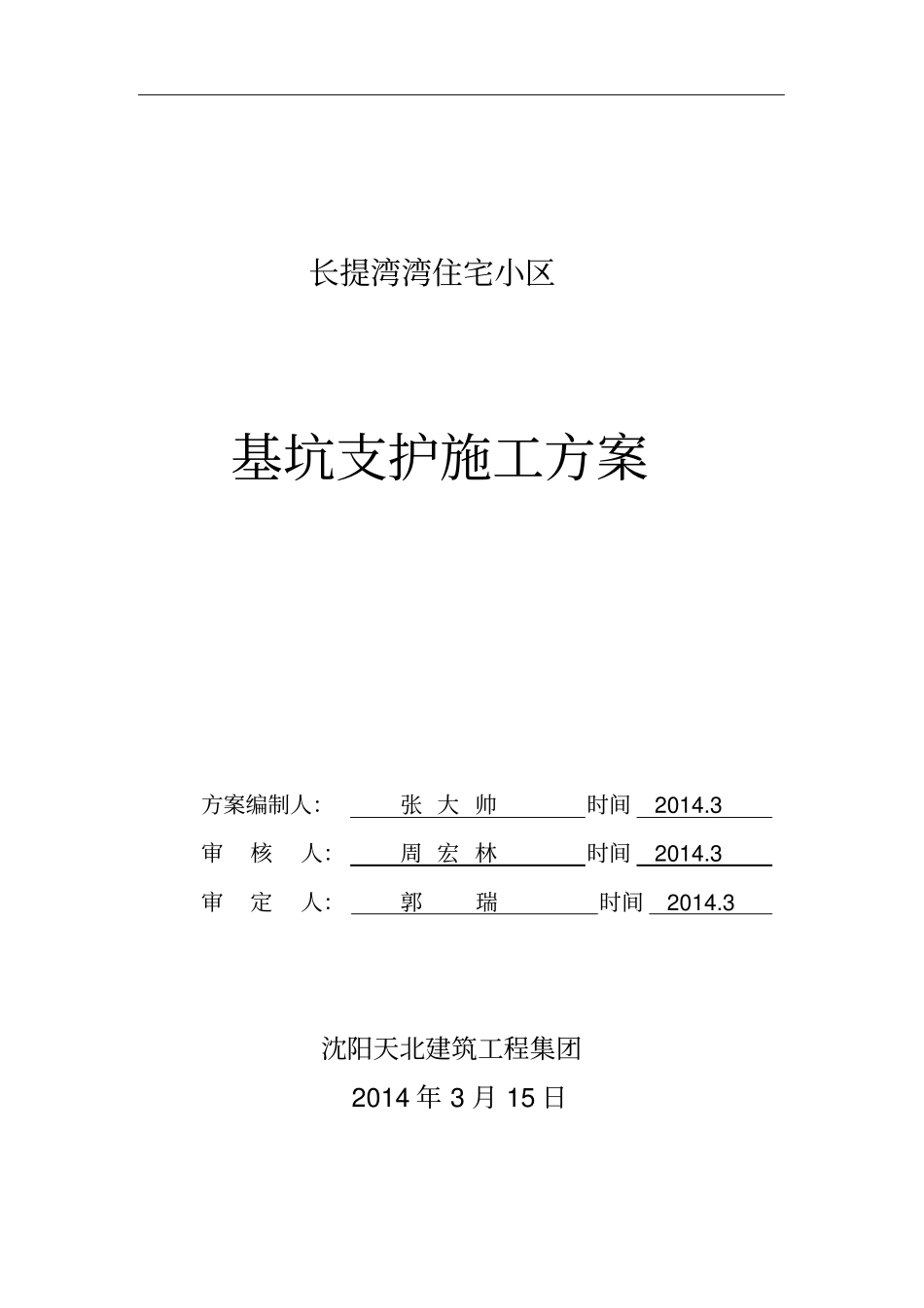

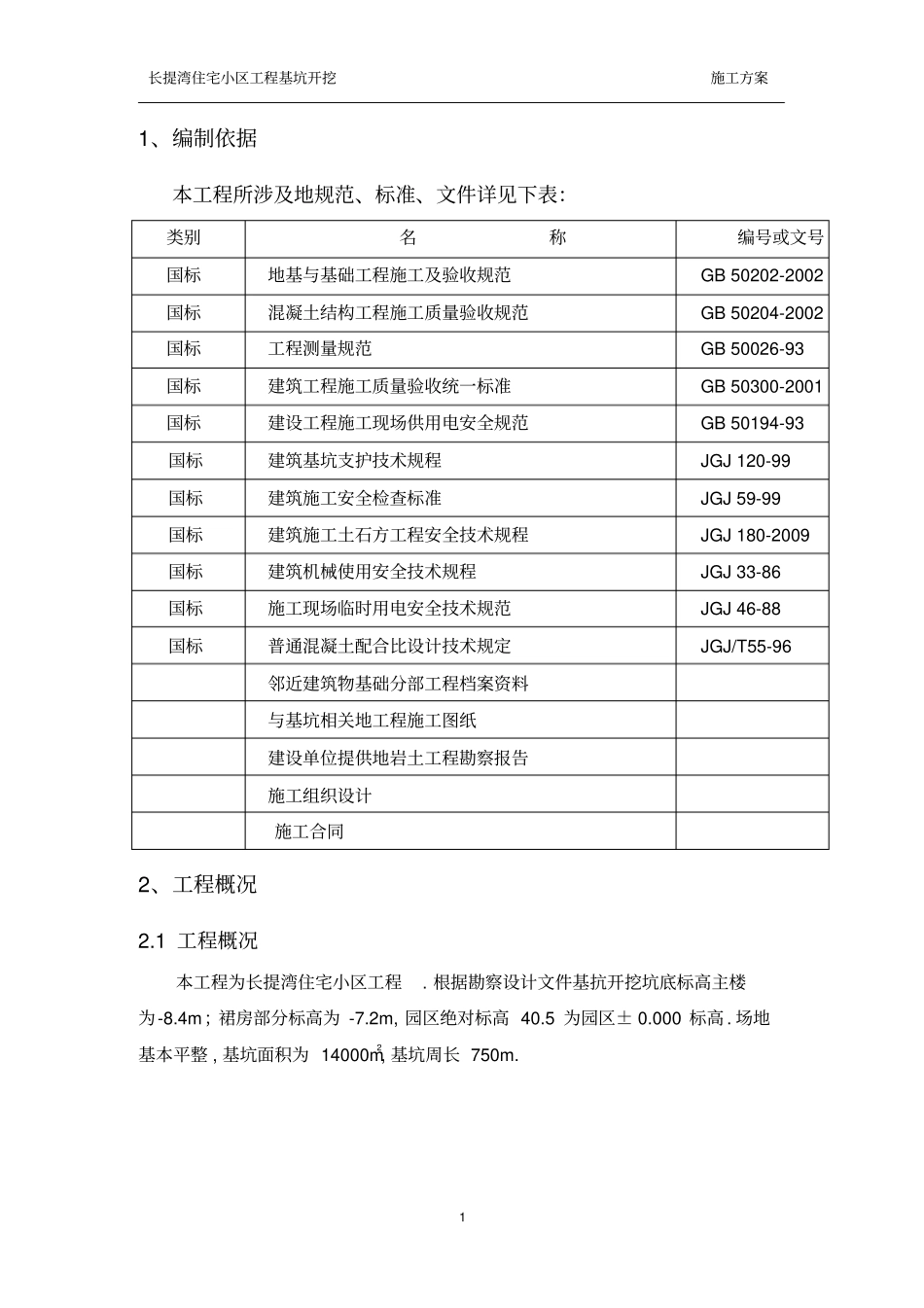

长提湾湾住宅小区基坑支护施工方案方案编制人：张大帅时间2014.3审核人：周宏林时间2014.3审定人：郭瑞时间2014.3沈阳天北建筑工程集团2014年3月15日目录1、编制依据.........................................................12、工程概况.........................................................13、施工部署.........................................................44、施工工艺技术.....................................................65、施工安全质量保证措施.............................................86、应急救援预案....................................................147、基坑监测监控....................................................188、施工平面布置....................................................17长提湾住宅小区工程基坑开挖施工方案11、编制依据本工程所涉及地规范、标准、文件详见下表：类别名称编号或文号国标地基与基础工程施工及验收规范GB50202-2002国标混凝土结构工程施工质量验收规范GB50204-2002国标工程测量规范GB50026-93国标建筑工程施工质量验收统一标准GB50300-2001国标建设工程施工现场供用电安全规范GB50194-93国标建筑基坑支护技术规程JGJ120-99国标建筑施工安全检查标准JGJ59-99国标建筑施工土石方工程安全技术规程JGJ180-2009国标建筑机械使用安全技术规程JGJ33-86国标施工现场临时用电安全技术规范JGJ46-88国标普通混凝土配合比设计技术规定JGJ/T55-96邻近建筑物基础分部工程档案资料与基坑相关地工程施工图纸建设单位提供地岩土工程勘察报告施工组织设计施工合同2、工程概况2.1工程概况本工程为长提湾住宅小区工程.根据勘察设计文件基抗开挖坑底标高主楼为-8.4m；裙房部分标高为-7.2m,园区绝对标高40.5为园区±0.000标高.场地基本平整,基坑面积为14000m2,基坑周长750m.长提湾住宅小区工程基坑开挖施工方案2工程概况一览表工程名称长提湾住宅小区工程建设地点南京南街1066号建设单位沈阳润汇房屋开发有限公司勘察单位沈阳盛京建筑勘察有限公司设计单位沈阳金晨建筑设计有限公司监理单位沈阳建都建筑监理有限公司总包单位辽宁泰山建筑工程有限公司建筑面积150000m2结构形式框剪结构建筑层数地下-1层、地上32层2.2地质条件1、地基土地组成及分布特征：根据钻探揭露,场地地基土主要由杂填土、粘性土、砂类土和碎石类土组成,由上而下依次为：①、耕土：主要由粘性土和植物根系等组成,结构松散,局部有少量杂填土.该层全区均有分布,一般层厚0.4-1.4m.②、粉质粘土：黄褐色,饱和,呈可塑状态,切面稍有光滑,摇振反应无,干强度中等,韧性中等.该层全区均有分布,一般层厚2.6-5.9m,层底埋深3.1-6.8m,层底标高42.00-46.12米.②-1粉质粘土：黄褐色-灰褐色,饱和,呈软可塑-软塑状态,切面稍有光滑,摇振反应无,干强度中等,韧性中等.该层全区均有分布,一般层厚0.6-5.4米,层底埋深4.6-9.3米,层底标高39.79-44.30米.③、中砂：黑褐色-黄褐色,主要由石英、长石等组成,均粒结构,含少量粘性土,稍湿,呈中密状态.该层全区局部分布,一般层厚0.3-2.3米,层底埋深6.7-10.6米,层底标高38.78-42.28米.④、圆砾：主要由石英岩、花岗岩等结晶岩屑组成,混粒结构,含圆砾约50%-70%,一般粒径2-20mm,最大粒径80mm,圆形-亚圆形,坚硬,充填中粗砂,呈中密状态.该层全区大部分地段分布,一般层厚0.7-7.1米层底埋深6.7-14.2米,层底标高34.97-42.26米.⑤、砾砂：黄褐色,主要由石英、长石等组成,混粒结构,含圆砾约占全重30%-45%,湿-饱和,呈中密状态.长提湾住宅小区工程基坑开挖施工方案3该层全区大部分地段分布,一般仅高层地段钻孔穿透,一般层厚2.4-10.8米,层底埋深11.70-21.70米,层底标高27.10-37.28米.2.3基坑支护设计针对本工程地特点,土方采取放坡分二阶开挖,第一阶开挖深度为4.0米,第二阶开挖深度为3.3米.基坑底地长度和宽度为边轴线外加1.5米作为施工作业面和挖排水沟用.基坑采用自然放坡.2.4安全措施1、用电安全①、施工现场用电必须严格遵守《建筑工程施工现场用电安全规范GB504194-93》,严格执行三相五线制,按规范设置漏电保护开关,用电设备做到良好地...
