阀门、管件安装技术交底VIP免费

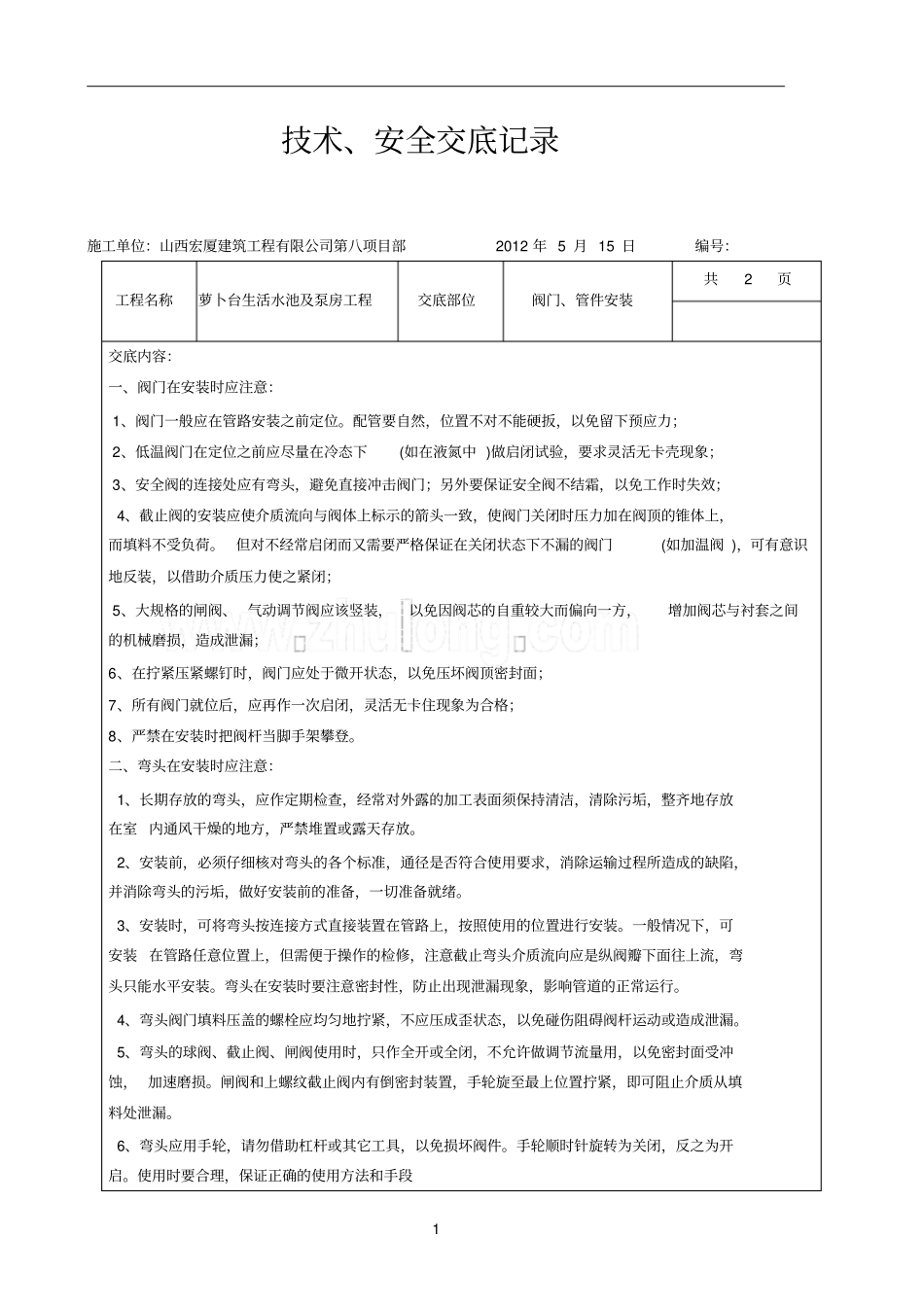

1技术、安全交底记录施工单位：山西宏厦建筑工程有限公司第八项目部2012年5月15日编号：工程名称萝卜台生活水池及泵房工程交底部位阀门、管件安装共2页交底内容：一、阀门在安装时应注意：1、阀门一般应在管路安装之前定位。配管要自然，位置不对不能硬扳，以免留下预应力；2、低温阀门在定位之前应尽量在冷态下(如在液氮中)做启闭试验，要求灵活无卡壳现象；3、安全阀的连接处应有弯头，避免直接冲击阀门；另外要保证安全阀不结霜，以免工作时失效；4、截止阀的安装应使介质流向与阀体上标示的箭头一致，使阀门关闭时压力加在阀顶的锥体上，而填料不受负荷。但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀)，可有意识地反装，以借助介质压力使之紧闭；5、大规格的闸阀、气动调节阀应该竖装，以免因阀芯的自重较大而偏向一方，增加阀芯与衬套之间的机械磨损，造成泄漏；6、在拧紧压紧螺钉时，阀门应处于微开状态，以免压坏阀顶密封面；7、所有阀门就位后，应再作一次启闭，灵活无卡住现象为合格；8、严禁在安装时把阀杆当脚手架攀登。二、弯头在安装时应注意：1、长期存放的弯头，应作定期检查，经常对外露的加工表面须保持清洁，清除污垢，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。2、安装前，必须仔细核对弯头的各个标准，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除弯头的污垢，做好安装前的准备，一切准备就绪。3、安装时，可将弯头按连接方式直接装置在管路上，按照使用的位置进行安装。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止弯头介质流向应是纵阀瓣下面往上流，弯头只能水平安装。弯头在安装时要注意密封性，防止出现泄漏现象，影响管道的正常运行。4、弯头阀门填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。5、弯头的球阀、截止阀、闸阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至最上位置拧紧，即可阻止介质从填料处泄漏。6、弯头应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。使用时要合理，保证正确的使用方法和手段2三、三通、伸缩节安装时应注意1、三通安装时要注意顺水方向，便于安装横管时自然形成坡度。2、立管每层装伸缩节一只，用以补偿逆流管的热胀冷缩。安装顺序：（1）把伸缩节内沟槽及胶圈擦拭干净。（2）安装时把胶圈凹槽卡入伸缩节管件沟槽内（如图1），切勿反置（如图2），否则会发生漏水事故。（3）将管材插入端削外角，量取管材插入深度并做上标记。（4）将管材插入伸缩节至标记线为止。（5）管材与伸缩节连接，伸缩节有胶圈的一头朝上（如图3），切勿倒置（如图4）。四、检查口、清扫口安装时应注意1、铸铁排水立管上检查口之间的距离不宜大于10m，塑料排水立管宜每六层设置一个检查口。但在建筑物最低层和设有卫生器具的二层以上建筑物的最高层，应设置检查口，当立管水平拐弯或有乙字管时，在该层立管拐弯处和乙字管的上部应设检查口。2、在连接2个及2个以上的大便器或3个及3个以上卫生器具的铸铁排水横管上，宜设清扫口。在连接4个及4个以上的大便器的塑料排水横管上宜设置清扫口。3、在水流偏转角大于45o的排水横管上，应设检查口或清扫口。4、在排水管道上设置清扫口，应符合下列规定：（1）在排水横管上设清扫口，宜将清扫口设置在楼板或地坪上，且与地面相平。排水横管起点的清扫口与其端部相垂直的墙面的距离不得小于0.15m。.（2）排水管起点设置堵头代替清扫口时，堵头与墙面应有不小于0.4m的距离。注：可利用带清扫口弯头配件代替清扫口。（3）在管径小于100mm的排水管道上设置清扫口，其尺寸应与管道同径；管径等于或大于100mm的排水管道上设置清扫口，应采用100mm直径清扫口。（4）铸铁排水管道设置的清扫口，其材质应为铜质；硬聚氯乙烯管道上设置的清扫口与管道同质。（5）排水横管连接清扫口的连接管管件应与清扫口同径，并采用450斜三通和450弯头或由2个450弯头组合的管件。技术负责人：交底人：接交人：
