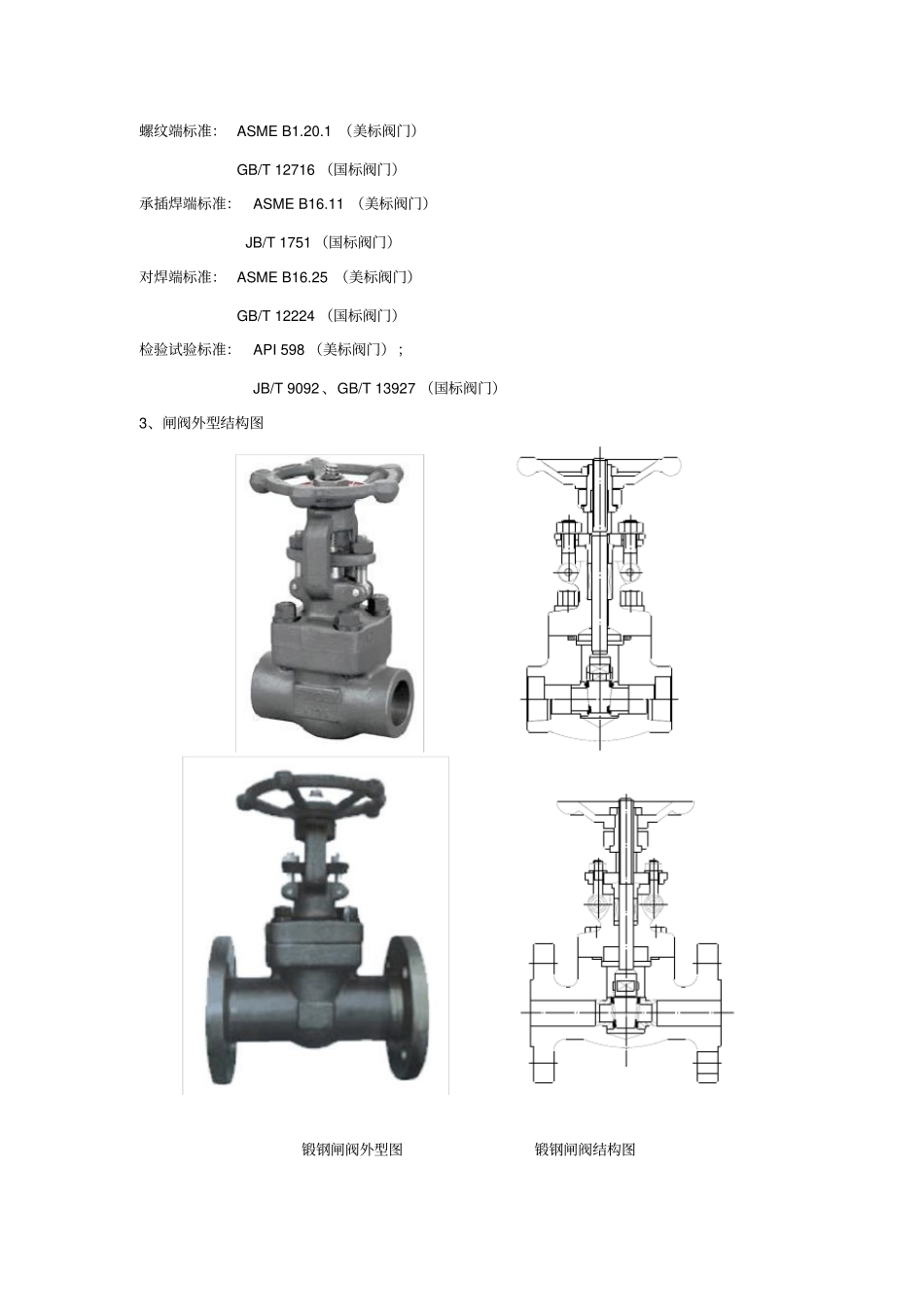

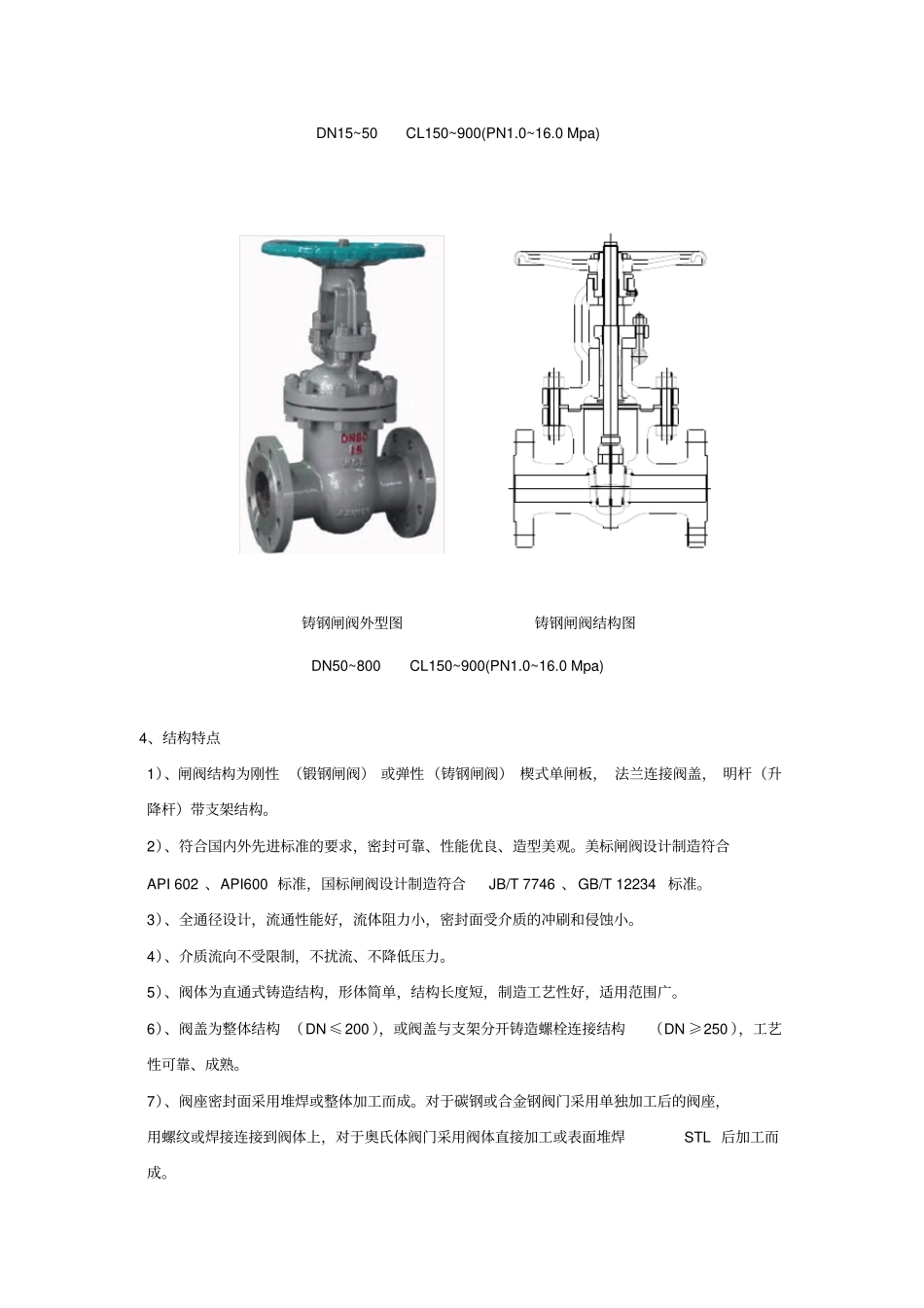

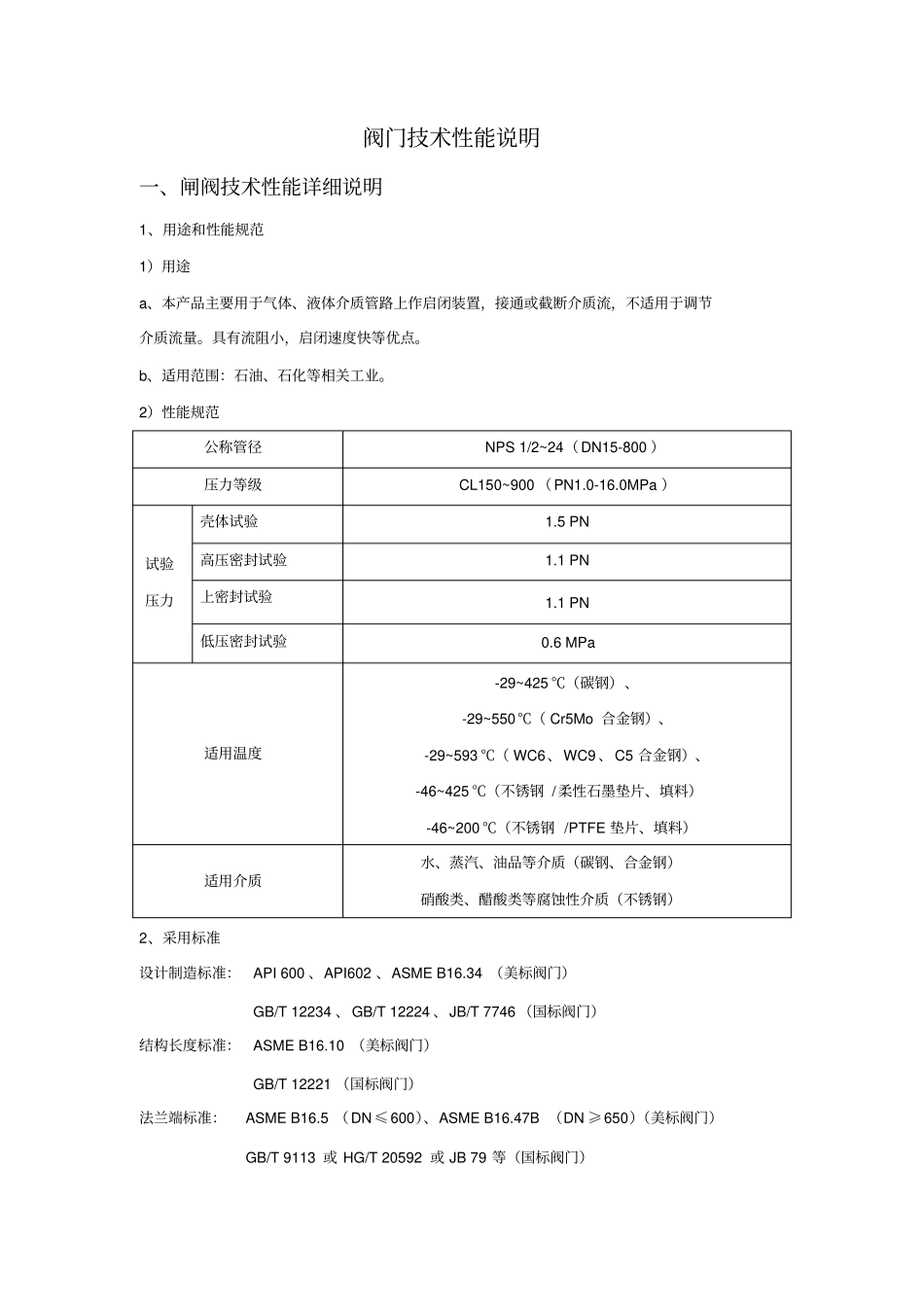

阀门技术性能说明一、闸阀技术性能详细说明1、用途和性能规范1）用途a、本产品主要用于气体、液体介质管路上作启闭装置，接通或截断介质流，不适用于调节介质流量。具有流阻小，启闭速度快等优点。b、适用范围：石油、石化等相关工业。2）性能规范公称管径NPS1/2~24（DN15-800）压力等级CL150~900（PN1.0-16.0MPa）试验压力壳体试验1.5PN高压密封试验1.1PN上密封试验1.1PN低压密封试验0.6MPa适用温度-29~425℃（碳钢）、-29~550℃（Cr5Mo合金钢）、-29~593℃（WC6、WC9、C5合金钢）、-46~425℃（不锈钢/柔性石墨垫片、填料）-46~200℃（不锈钢/PTFE垫片、填料）适用介质水、蒸汽、油品等介质（碳钢、合金钢）硝酸类、醋酸类等腐蚀性介质（不锈钢）2、采用标准设计制造标准：API600、API602、ASMEB16.34（美标阀门）GB/T12234、GB/T12224、JB/T7746（国标阀门）结构长度标准：ASMEB16.10（美标阀门）GB/T12221（国标阀门）法兰端标准：ASMEB16.5（DN≤600）、ASMEB16.47B（DN≥650）（美标阀门）GB/T9113或HG/T20592或JB79等（国标阀门）螺纹端标准：ASMEB1.20.1（美标阀门）GB/T12716（国标阀门）承插焊端标准：ASMEB16.11（美标阀门）JB/T1751（国标阀门）对焊端标准：ASMEB16.25（美标阀门）GB/T12224（国标阀门）检验试验标准：API598（美标阀门）；JB/T9092、GB/T13927（国标阀门）3、闸阀外型结构图锻钢闸阀外型图锻钢闸阀结构图DN15~50CL150~900(PN1.0~16.0Mpa)铸钢闸阀外型图铸钢闸阀结构图DN50~800CL150~900(PN1.0~16.0Mpa)4、结构特点1）、闸阀结构为刚性（锻钢闸阀）或弹性（铸钢闸阀）楔式单闸板，法兰连接阀盖，明杆（升降杆）带支架结构。2）、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。美标闸阀设计制造符合API602、API600标准，国标闸阀设计制造符合JB/T7746、GB/T12234标准。3）、全通径设计，流通性能好，流体阻力小，密封面受介质的冲刷和侵蚀小。4）、介质流向不受限制，不扰流、不降低压力。5）、阀体为直通式铸造结构，形体简单，结构长度短，制造工艺性好，适用范围广。6）、阀盖为整体结构（DN≤200），或阀盖与支架分开铸造螺栓连接结构（DN≥250），工艺性可靠、成熟。7）、阀座密封面采用堆焊或整体加工而成。对于碳钢或合金钢阀门采用单独加工后的阀座，用螺纹或焊接连接到阀体上，对于奥氏体阀门采用阀体直接加工或表面堆焊STL后加工而成。8）、闸阀的开关由手轮或伞齿轮带动阀杆螺母转动，阀杆螺母带动阀杆运动，闸板上部通过梯形槽与阀杆头部连接，并在阀体导向筋的作用下随阀杆作上下启闭运动，实现阀门的开关操作。9）、闸阀闸板的启闭方向垂直于管道中心线上下运动，全开时闸板下端伸入阀体腔内，不会露出阀门通道，保证了闸板在全开时不会被流体冲刷，产生震动。10）、阀座、闸板密封面与阀杆中心线成5°斜角，在关闭时闸板在阀杆的作用力下，向两侧阀座密封面压紧，密封副在阀杆关闭力和介质压力共同作用下实现密封。11）、弹性闸板在关闭时，因介质或环境温度的变化，引起闸板材料热张冷缩，可以通过闸板的弹性槽进行弹性变形来避免闸板卡死，同时弹性槽弹性作用还可以补偿阀体变形引起密封泄漏。密封可靠，启闭力矩小。12）、阀座与闸板密封副的设计，预流了足够的磨损余量，保证阀门密封副在磨损后仍能够保持较长的使用寿命。13）、闸阀阀体与阀盖的连接采用螺栓法兰垫片密封结构，150Lb的闸阀中法兰为椭圆形结构，法兰密封面为全平面，采用不锈钢柔性石墨复合垫片；其它压力级的美标或国标阀门，法兰为圆形结构，密封面为凹凸面结构，采用不锈钢柔性石墨缠绕垫片。密封性能好，适用范围广。14）、阀杆密封采用螺栓压盖压紧填料结构，方便维修更换填料。填料为上下各一圈柔性石墨编织填料，中间为柔性石墨环。300Lb（PN4.0MPa）及以下阀门填料不少于5圈，600Lb（PN6.4MPa）及以上阀门填料不少于6圈。螺母活结螺栓压板填料压套填料阀杆上密封座15）、上密封座，对于碳钢或合金钢阀门采用不锈钢加工后，用螺纹或焊接的方式连接到阀盖填料箱下端，对于奥氏体不锈钢阀门采用本体直接加工而成。16）、阀杆采用锻造结构，设计有上...
