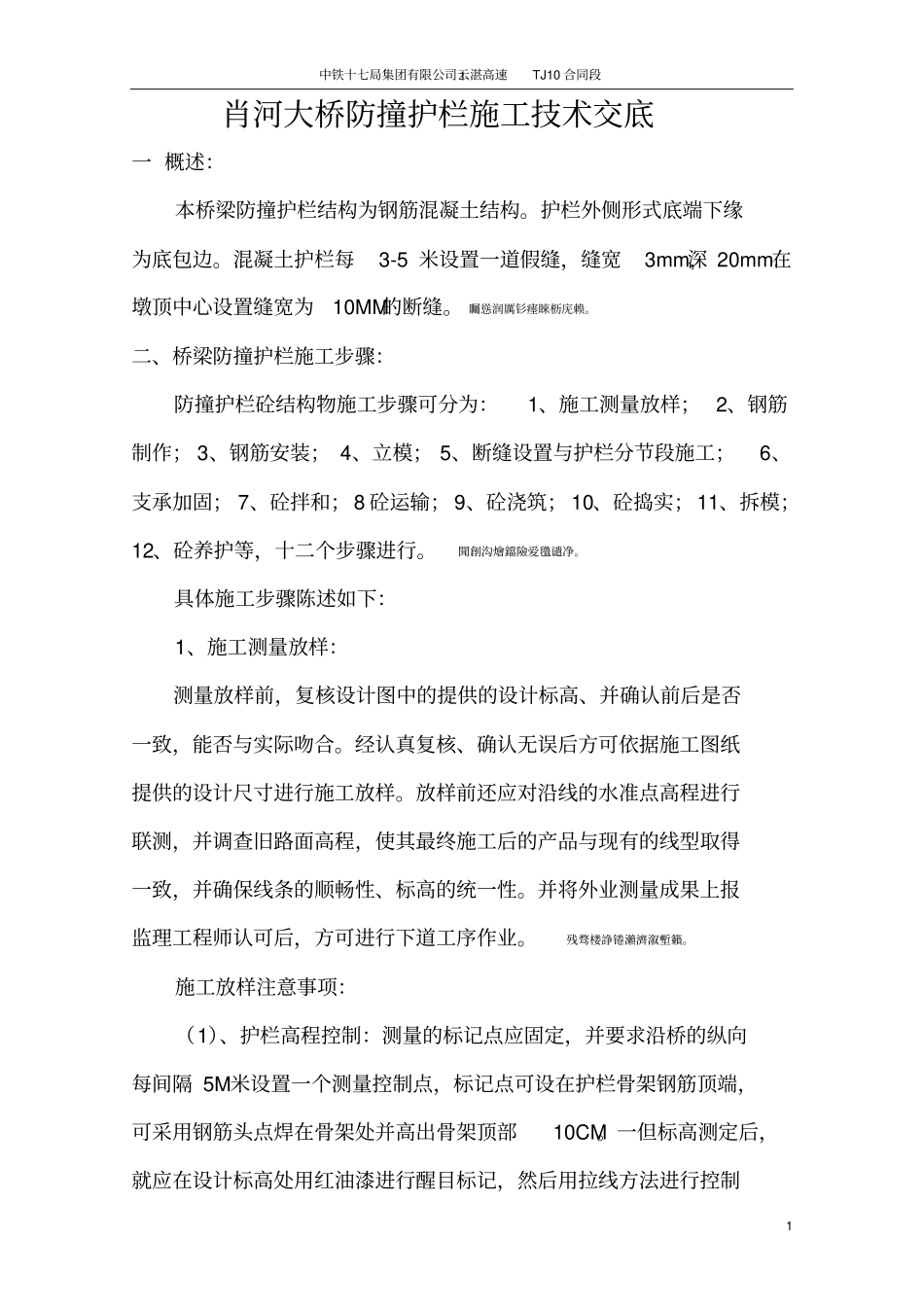

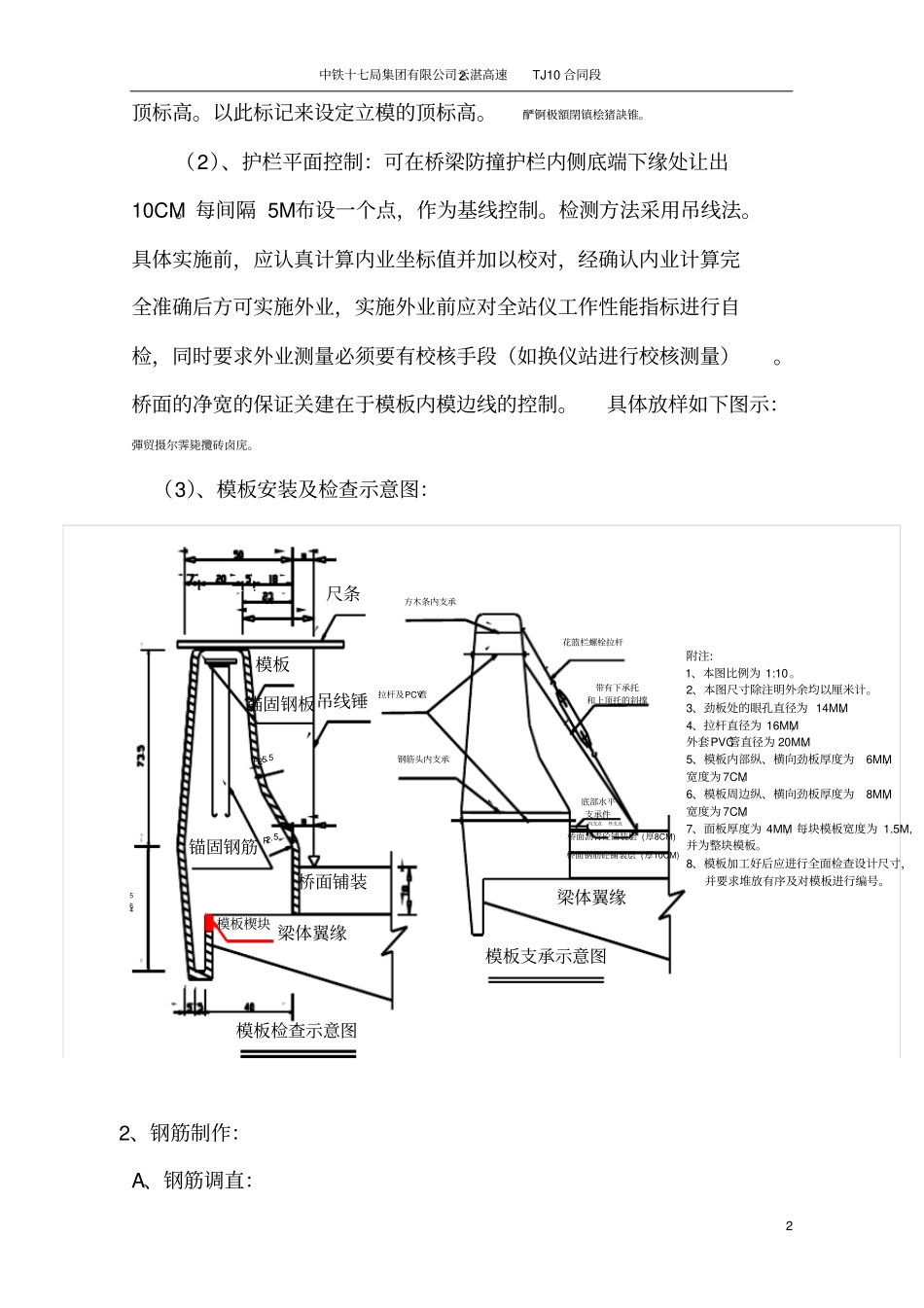

中铁十七局集团有限公司云湛高速TJ10合同段11肖河大桥防撞护栏施工技术交底一概述:本桥梁防撞护栏结构为钢筋混凝土结构。护栏外侧形式底端下缘为底包边。混凝土护栏每3-5米设置一道假缝,缝宽3mm,深20mm.在墩顶中心设置缝宽为10MM的断缝。矚慫润厲钐瘗睞枥庑赖。二、桥梁防撞护栏施工步骤:防撞护栏砼结构物施工步骤可分为:1、施工测量放样;2、钢筋制作;3、钢筋安装;4、立模;5、断缝设置与护栏分节段施工;6、支承加固;7、砼拌和;8砼运输;9、砼浇筑;10、砼捣实;11、拆模;12、砼养护等,十二个步骤进行。聞創沟燴鐺險爱氇谴净。具体施工步骤陈述如下:1、施工测量放样:测量放样前,复核设计图中的提供的设计标高、并确认前后是否一致,能否与实际吻合。经认真复核、确认无误后方可依据施工图纸提供的设计尺寸进行施工放样。放样前还应对沿线的水准点高程进行联测,并调查旧路面高程,使其最终施工后的产品与现有的线型取得一致,并确保线条的顺畅性、标高的统一性。并将外业测量成果上报监理工程师认可后,方可进行下道工序作业。残骛楼諍锩瀨濟溆塹籟。施工放样注意事项:(1)、护栏高程控制:测量的标记点应固定,并要求沿桥的纵向每间隔5M米设置一个测量控制点,标记点可设在护栏骨架钢筋顶端,可采用钢筋头点焊在骨架处并高出骨架顶部10CM。一但标高测定后,就应在设计标高处用红油漆进行醒目标记,然后用拉线方法进行控制中铁十七局集团有限公司云湛高速TJ10合同段22顶标高。以此标记来设定立模的顶标高。酽锕极額閉镇桧猪訣锥。(2)、护栏平面控制:可在桥梁防撞护栏内侧底端下缘处让出10CM。每间隔5M布设一个点,作为基线控制。检测方法采用吊线法。具体实施前,应认真计算内业坐标值并加以校对,经确认内业计算完全准确后方可实施外业,实施外业前应对全站仪工作性能指标进行自检,同时要求外业测量必须要有校核手段(如换仪站进行校核测量)。桥面的净宽的保证关建在于模板内模边线的控制。具体放样如下图示:彈贸摄尔霁毙攬砖卤庑。(3)、模板安装及检查示意图:梁体翼缘R25.546.5R2.5桥面铺装33模板尺条吊线锤模板支承示意图附注:1、本图比例为1:10。2、本图尺寸除注明外余均以厘米计。3、劲板处的眼孔直径为14MM。4、拉杆直径为16MM,外套PVC管直径为20MM。5、模板内部纵、横向劲板厚度为6MM,宽度为7CM。6、模板周边纵、横向劲板厚度为8MM,宽度为7CM。7、面板厚度为4MM,每块模板宽度为1.5M,并为整块模板。8、模板加工好后应进行全面检查设计尺寸,并要求堆放有序及对模板进行编号。钢筋头内支承拉杆及PCV管方木条内支承带有下承托和上顶托的斜撑桥面沥青砼铺装层(厚8CM)桥面钢筋砼铺装层(厚10CM)底部水平支承件梁体翼缘内支点外支点花篮栏螺栓拉杆锚固钢板锚固钢筋模板检查示意图模板楔块2、钢筋制作:A、钢筋调直:中铁十七局集团有限公司云湛高速TJ10合同段33①、钢筋调直:盘条钢筋,可采用冷拉方法进行调直,调直钢筋时,一级钢筋的冷拉率不得大于2%,HRB335、HRB400牌子号钢筋的冷率不宜大于1%。謀荞抟箧飆鐸怼类蒋薔。②、钢筋的截断及弯曲:所有的钢筋截断及弯曲工作均应在工地加工厂的工作台上完成。③、钢筋制作应按图纸所示的形状进行弯曲加工成型,成型的半成品钢筋应按不同规格分类堆放,并挂标识牌。④、箍筋的端部应按图纸规定设弯勾,并符合GB50162-92规定。弯勾直线段长度,一般结构不小于5d,(d为钢筋直径)。厦礴恳蹒骈時盡继價骚。B、钢筋固定:①、安设支承及固定钢筋和砼保护层垫块,砼垫块采用专用的硬质胶塑垫,砼垫块布设可按底面和两个侧面进行布设,其垫块的相邻间距不得大于1.2M。茕桢广鳓鯡选块网羈泪。②、所有钢筋应准确安置,其间距、根数、长度以及钢筋搭接长度均应符合图纸要求和施工技术规范要求。③、用于保证钢筋固定准确位置的砼保护层垫块,采用厂家制作的硬塑胶垫块进行保护,其形状大小视砼设计保护层厚度具体确定。同时应保证砼垫块在浇筑砼时不倾倒。鹅娅尽損鹌惨歷茏鴛賴。C、钢筋接头:①、钢筋接头点处不应设于最大应力处。接头应交错排列。②、钢筋接头处理方法,采用闪光对焊或电弧焊。③、当采用...
