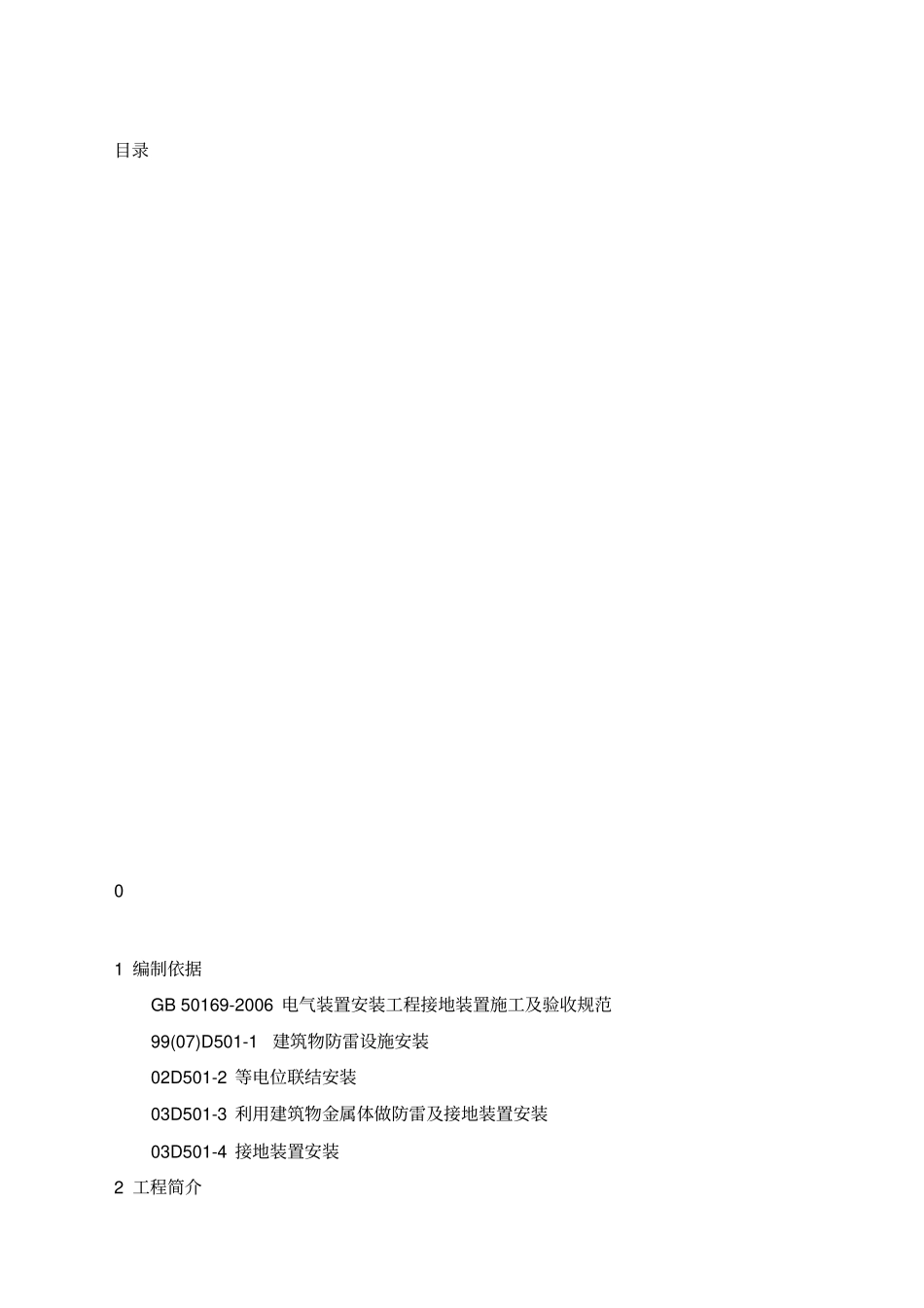

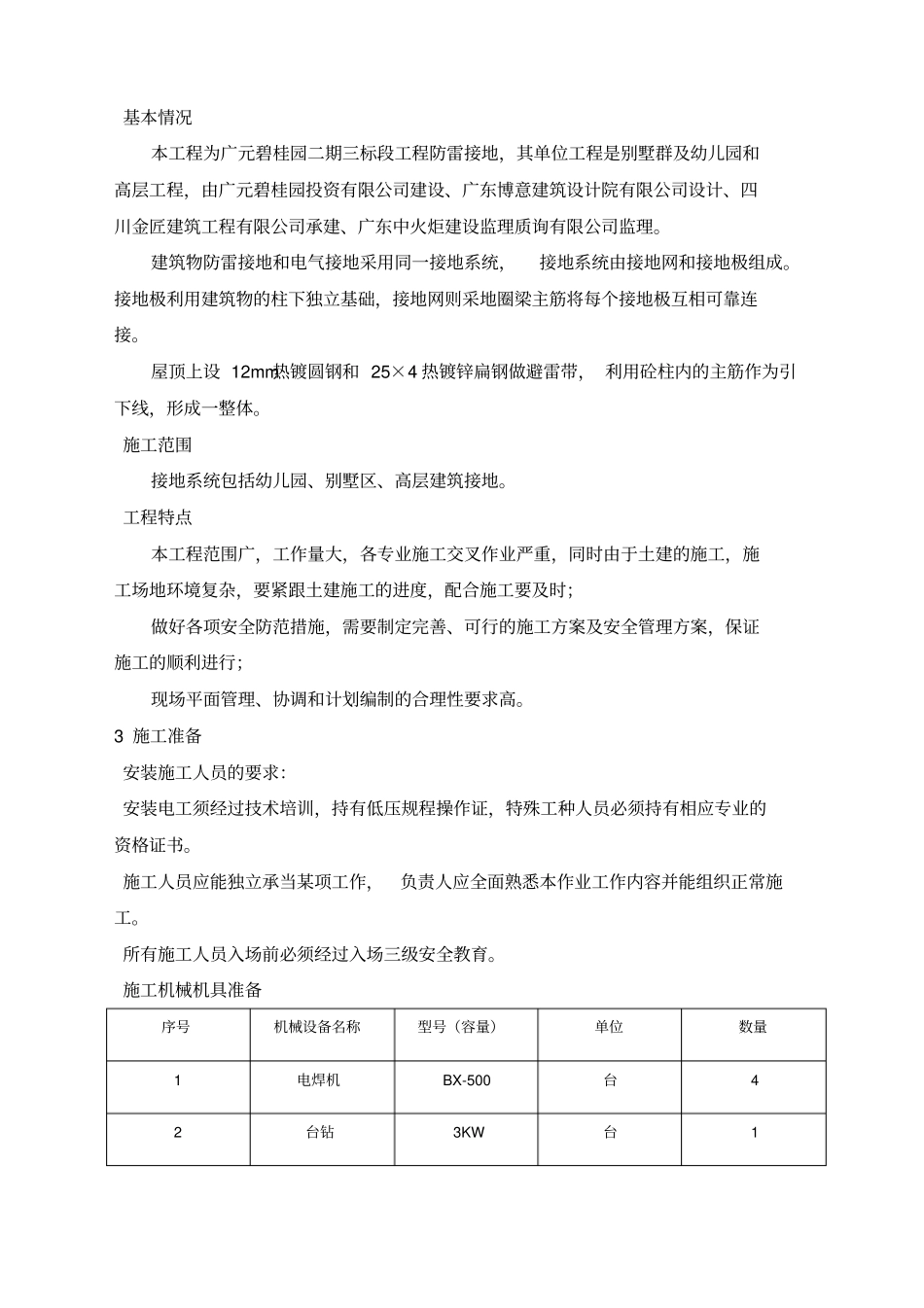

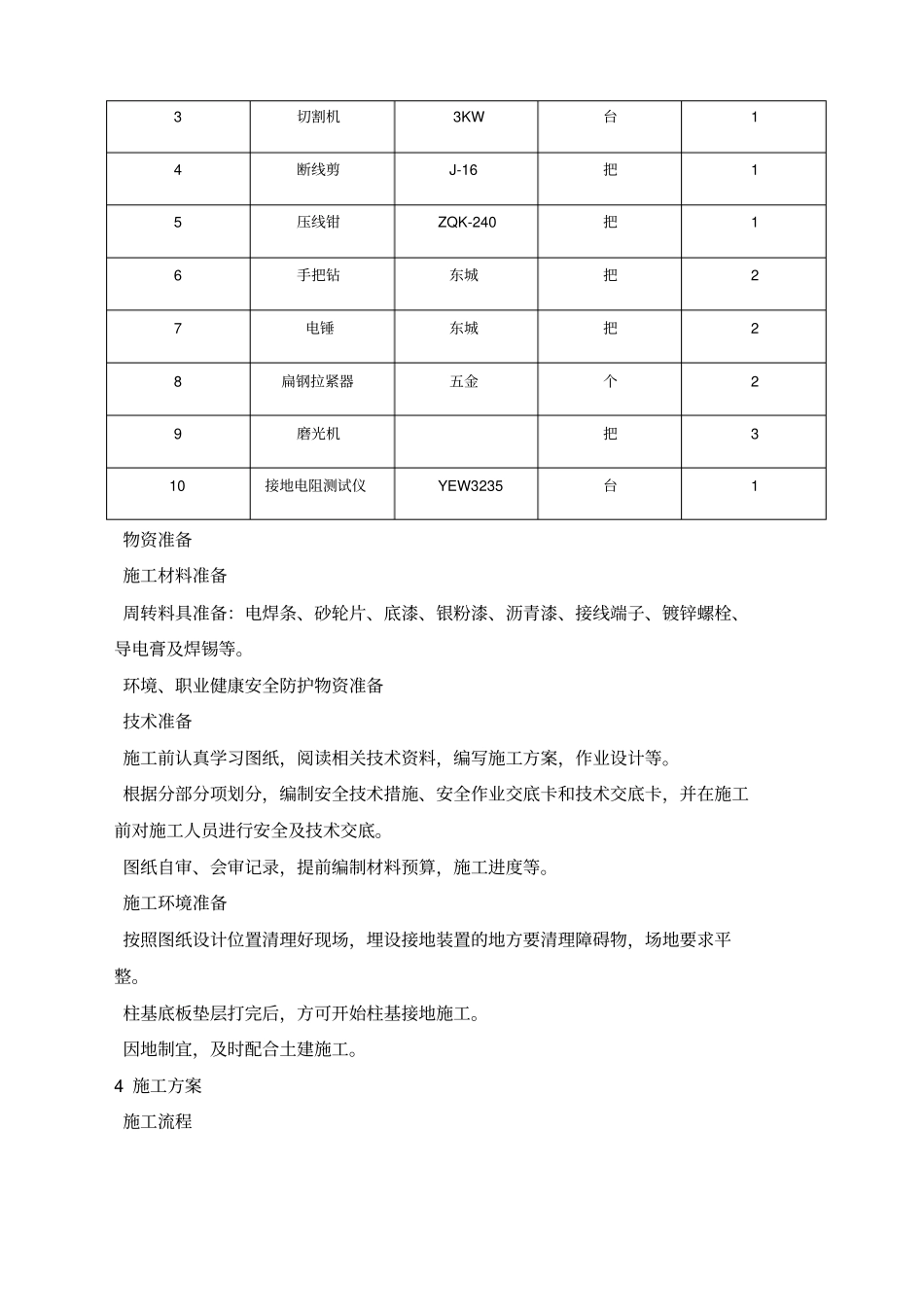

目录01编制依据GB50169-2006电气装置安装工程接地装置施工及验收规范99(07)D501-1建筑物防雷设施安装02D501-2等电位联结安装03D501-3利用建筑物金属体做防雷及接地装置安装03D501-4接地装置安装2工程简介基本情况本工程为广元碧桂园二期三标段工程防雷接地，其单位工程是别墅群及幼儿园和高层工程，由广元碧桂园投资有限公司建设、广东博意建筑设计院有限公司设计、四川金匠建筑工程有限公司承建、广东中火炬建设监理质询有限公司监理。建筑物防雷接地和电气接地采用同一接地系统，接地系统由接地网和接地极组成。接地极利用建筑物的柱下独立基础，接地网则采地圈梁主筋将每个接地极互相可靠连接。屋顶上设12mm热镀圆钢和25×4热镀锌扁钢做避雷带，利用砼柱内的主筋作为引下线，形成一整体。施工范围接地系统包括幼儿园、别墅区、高层建筑接地。工程特点本工程范围广，工作量大，各专业施工交叉作业严重，同时由于土建的施工，施工场地环境复杂，要紧跟土建施工的进度，配合施工要及时；做好各项安全防范措施，需要制定完善、可行的施工方案及安全管理方案，保证施工的顺利进行；现场平面管理、协调和计划编制的合理性要求高。3施工准备安装施工人员的要求：安装电工须经过技术培训，持有低压规程操作证，特殊工种人员必须持有相应专业的资格证书。施工人员应能独立承当某项工作，负责人应全面熟悉本作业工作内容并能组织正常施工。所有施工人员入场前必须经过入场三级安全教育。施工机械机具准备序号机械设备名称型号（容量）单位数量1电焊机BX-500台42台钻3KW台13切割机3KW台14断线剪J-16把15压线钳ZQK-240把16手把钻东城把27电锤东城把28扁钢拉紧器五金个29磨光机把310接地电阻测试仪YEW3235台1物资准备施工材料准备周转料具准备：电焊条、砂轮片、底漆、银粉漆、沥青漆、接线端子、镀锌螺栓、导电膏及焊锡等。环境、职业健康安全防护物资准备技术准备施工前认真学习图纸，阅读相关技术资料，编写施工方案，作业设计等。根据分部分项划分，编制安全技术措施、安全作业交底卡和技术交底卡，并在施工前对施工人员进行安全及技术交底。图纸自审、会审记录，提前编制材料预算，施工进度等。施工环境准备按照图纸设计位置清理好现场，埋设接地装置的地方要清理障碍物，场地要求平整。柱基底板垫层打完后，方可开始柱基接地施工。因地制宜，及时配合土建施工。4施工方案施工流程合格图纸自审、编制施工方案材料计划采购机具、人员进配合土建进行接地网格敷设其他接地系统施接地电阻测量及检进行隐蔽交工验收材料检材料进材料报验特殊工种、主要机具配合土建进行柱基接地接地网格施合格隐蔽记录报图纸问题解安全、技术交自检不合格防雷接地安装工程施流程图主要工序施工方法防雷接地工程施工方法建筑物接地网格施工要密切配合土建施工，接地网格以地圈梁主筋将每个接地极互相可靠连接为一个整体柱基接地接地扁钢直接焊接在柱基桩主筋上，需双面可靠焊接，扁钢与接地极柱桩焊接位置距接地极最高点约100mm。由于柱基桩内钢筋连接，经柱主筋连接引上后，柱基便成为整个建筑物的防雷接地自然接地体。接地电阻测量接地电阻测量采用接地电阻测量仪测量，此方法比较简单，有独立的自备电源。测量前先将两根500mm长的测量接地棒分别与接地电阻测定仪上的P和C接地桩引出线连接，然后将P1和C1两根测量接地棒插入地中400mm深，依直线相距接地极10m和20m，接地电阻的测量法如下图所示：测量时，要将测量仪放在水平位置，检查检流计的指针是否在红线上，若未在红线上，则可用“调零螺钉”把指针调整指于红线。然后将仪表的“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时旋动“测量标度盘”，使检流计指针平衡。当指针接近红线时，加快发电机摇表的转速达到每分钟120转以上，再调整“测量标盘”，使指针接近指于红线上。如“测量标度盘”的读数小于1时，应将“倍率标度盘”置于较小倍数，再重新调整“测量标度盘”，以得到正确的读数。当指针完全平衡在红线上时，用“测量标度盘”的读数，乘以“倍率标度”，即为所测得电阻值。测量接地电阻的要求：1）测量接地电阻，应在允许范围之内；2）填...
