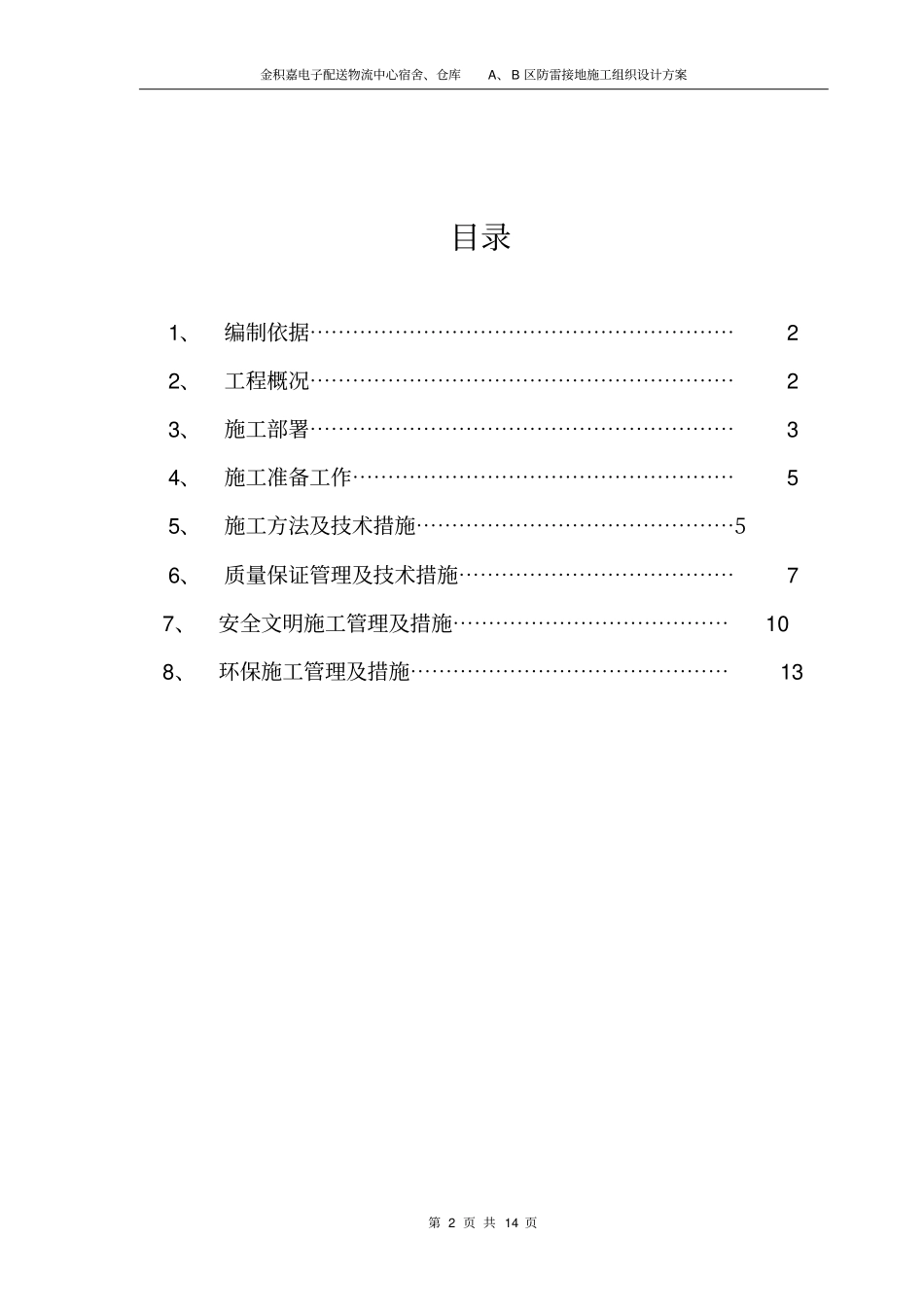

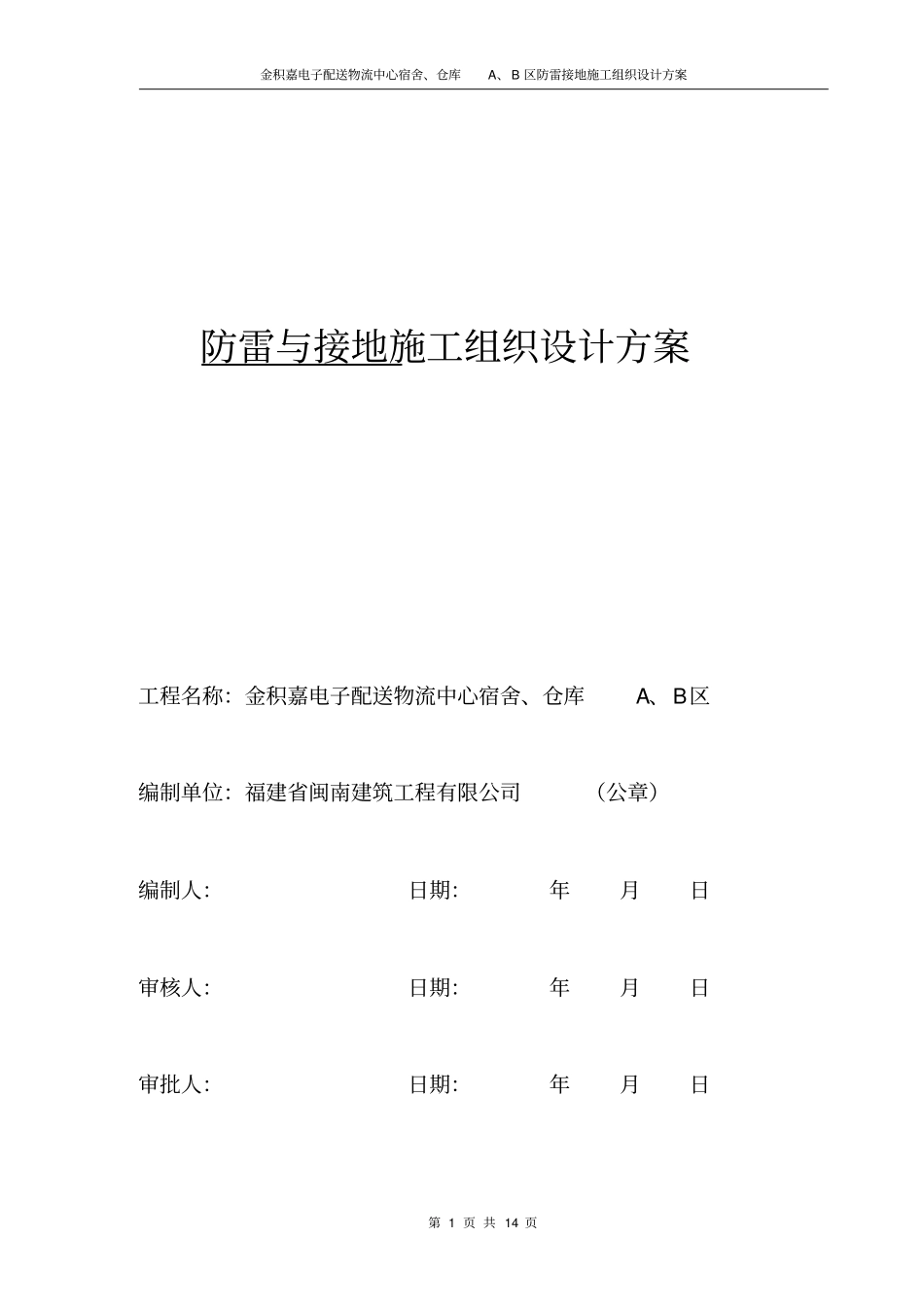

金积嘉电子配送物流中心宿舍、仓库A、B区防雷接地施工组织设计方案第1页共14页防雷与接地施工组织设计方案工程名称：金积嘉电子配送物流中心宿舍、仓库A、B区编制单位：福建省闽南建筑工程有限公司（公章）编制人：日期：年月日审核人：日期：年月日审批人：日期：年月日金积嘉电子配送物流中心宿舍、仓库A、B区防雷接地施工组织设计方案第2页共14页目录1、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34、施工准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55、施工方法及技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56、质量保证管理及技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯77、安全文明施工管理及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯108、环保施工管理及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13金积嘉电子配送物流中心宿舍、仓库A、B区防雷接地施工组织设计方案第3页共14页1、编制依据1.1经审批的金积嘉电子配送物流中心宿舍、仓库A、B区电气工程有关施工图1.2《建筑电气工程施工质量验收规范》（GB50303—2002）《建筑物防雷设计规范》（GB50057—94（2000版）深圳市气象局、防雷所有关要求1.3经业主、监理批准执行的施工组织设计2、工程概况本项目位于深圳市龙岗区南湾街道上李朗，基地北侧为金科路，南面为田心路，东临李朗路，西面临待建空地。用地面积；40193.81㎡容积率为3.97，计容建筑面积为159456.00㎡。由2栋高层丙类仓库和1栋员工宿舍组成，地下一层为31508.76㎡。本工程预计雷击次数等于0.53次/a，按第二类防雷建筑物标准设置防雷设施。利用地下室、结构底板内两根水平钢筋焊通，形成均压环（网），各引下线应与均压环（网）相连。本建筑属二类防雷建筑，接地形式为联合接地，其接地电阻值不大于1欧姆，如实测电阻值不能满足，则增打人工接地极。本建筑屋面设避雷带（网）作接闪器，利用建筑物周围柱子外侧两根主筋作为引下线，在距地1米处设外甩钢筋，作为将来补打人工接地极用，并选用若干根引下线在室外地坪上0.3米处做接地电阻测试点，利用结构剪力墙内、柱内两根主筋（直径不小于16mm）上下焊通。引下线平均间距不大于18m。自45m以上，每层利用外墙结构梁板或剪力墙内两根水平方向主筋焊通，形成均压环，兼作防侧向雷击避雷带。45m及以上各层外墙的金属门窗、金属管道、室外空调机、防盗网等较大的金属构件，应直接或经预埋件与防雷装置相连。沿屋顶女儿墙（或装饰构架）顶设置避雷带，并在屋面设置不大于10m×10m或12m×8m的避雷网（明敷/暗敷），用作接闪顺丰，所有突出屋面的金属物，如：金属管道（含水管、煤气管）、铁爬梯、金属支架、金属门窗等均与屋面防雷装置相连。进出建筑物的各种线路及管道，采用全线埋地引入（出），在入户端应将电缆金属外皮、金属管道、金属套管等与室外墙上的预埋件相连。金积嘉电子配送物流中心宿舍、仓库A、B区防雷接地施工组织设计方案第4页共14页3、施工部署3.1施工部署本防雷接地工程根据土建进度逐步插入施工。土建承台、底板钢筋开始绑扎后即插入接地焊接施工，预留出总等地位端子箱连接线。随后随土建主体进度焊接防雷引下线并在图纸要求位置设接地电阻测试点，根据图纸要求在门窗位置预留接地连接线及在卫生间等位置预留局部等电位连接线。主体结构完工后配合土建屋面施工进行避雷带、避雷针施工。门窗接地、局部等电位连接则根据室内装修情况，穿插进行施工。施工中分段、分层进行检验、测试，确保施工过程质量始终处于受控状态。3.2施工组织机构本防雷工程施工由项目工程部组织实施。根据防雷设施施工的需要，成立施工管理小组，组织落实安全生产、文明施工管理和检查、检测、验收等工作。3.3进度计划安排防雷接地工程施工进度计划受土建施工进度计划的制约，因此将以总体施工进度计划为基础，遵循合理的施工工艺顺序和统筹安排各专业工种施工的原则，密切配合土建等工程做好各项工作，确保材料、机具、人员的及时到位和连续施工，大力开展劳动竞赛活动，激励生产工人的积极性，提高劳动生产率，按期完成工程...
