阿牛巴流量计简易安装说明VIP免费

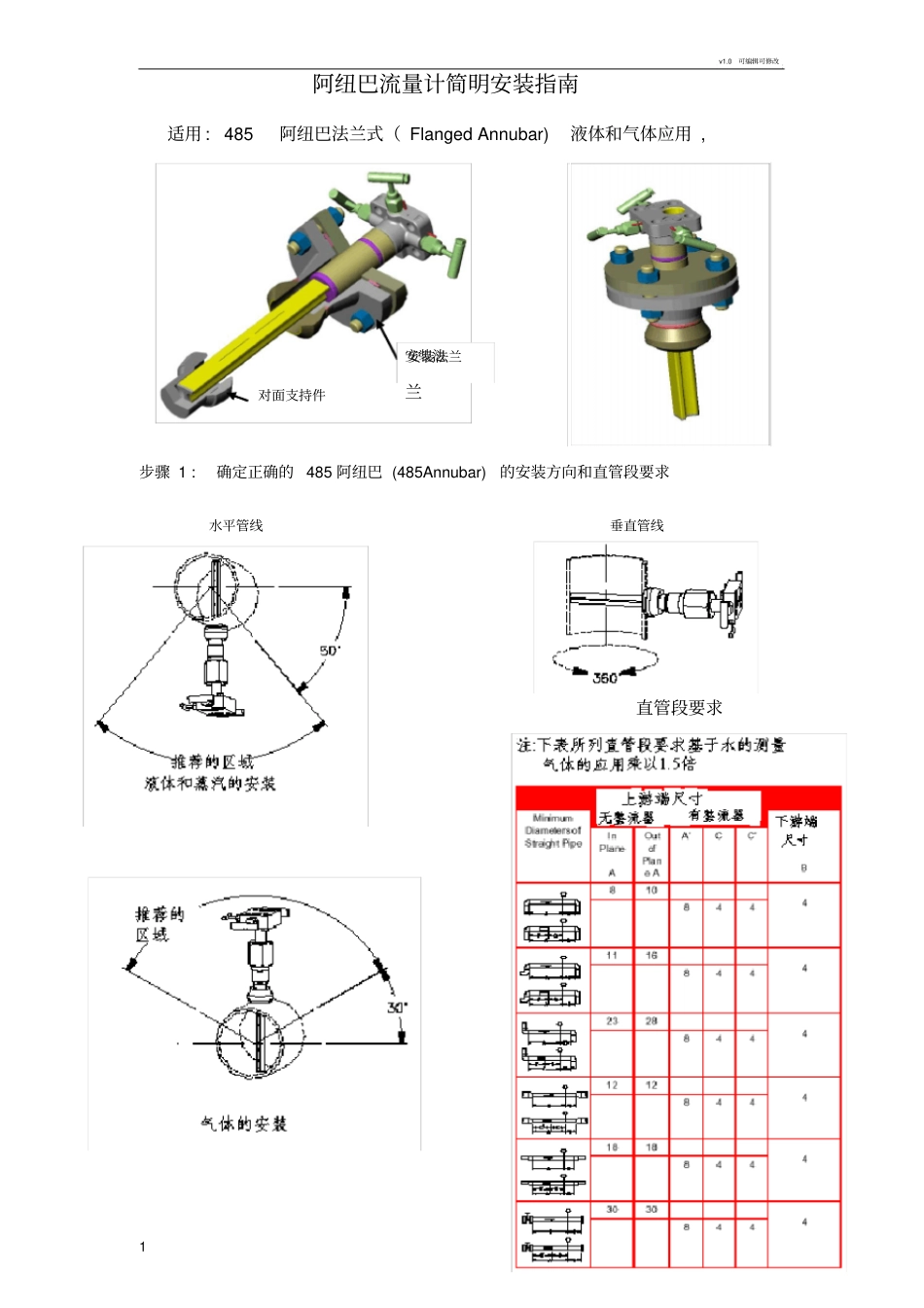

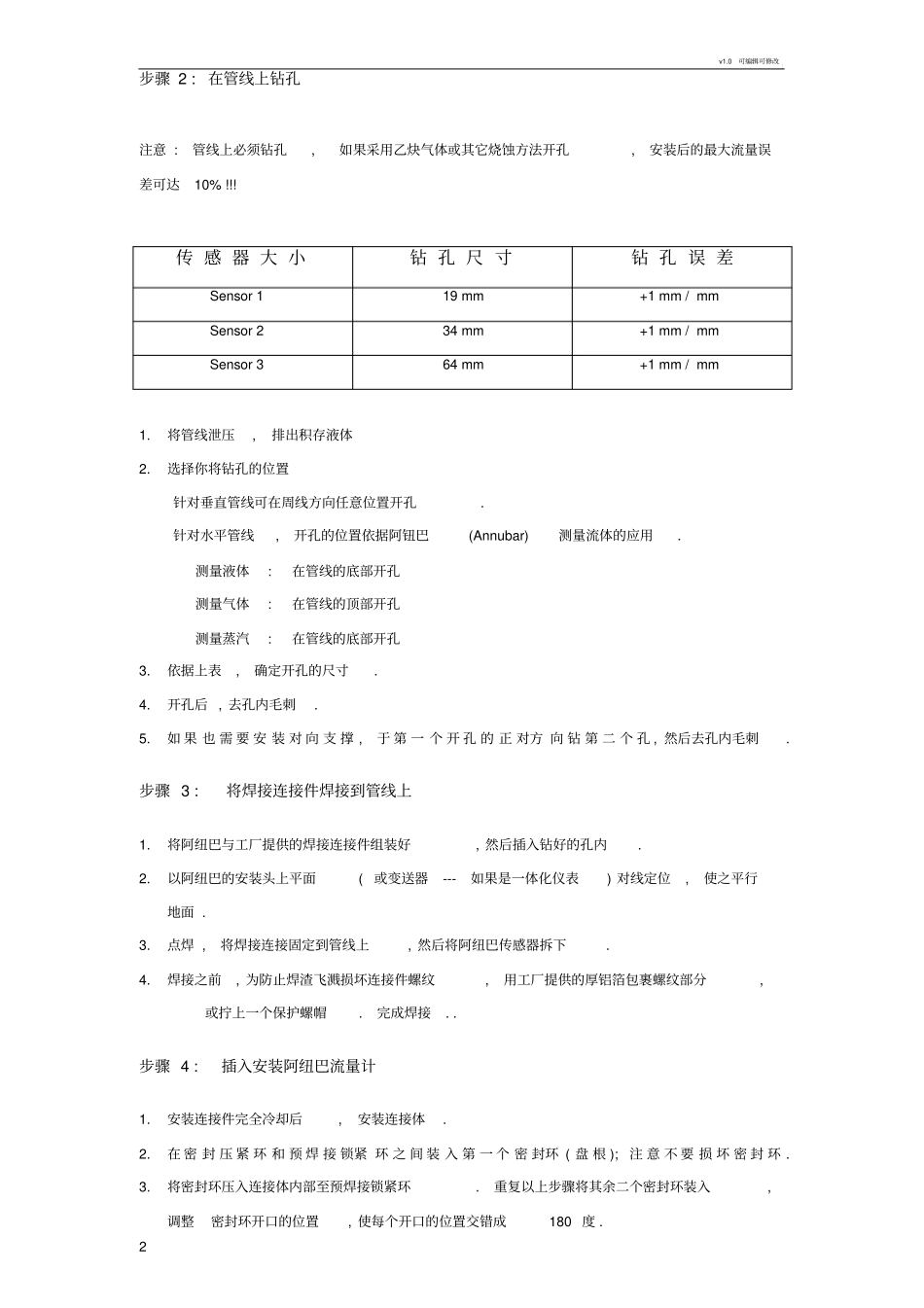

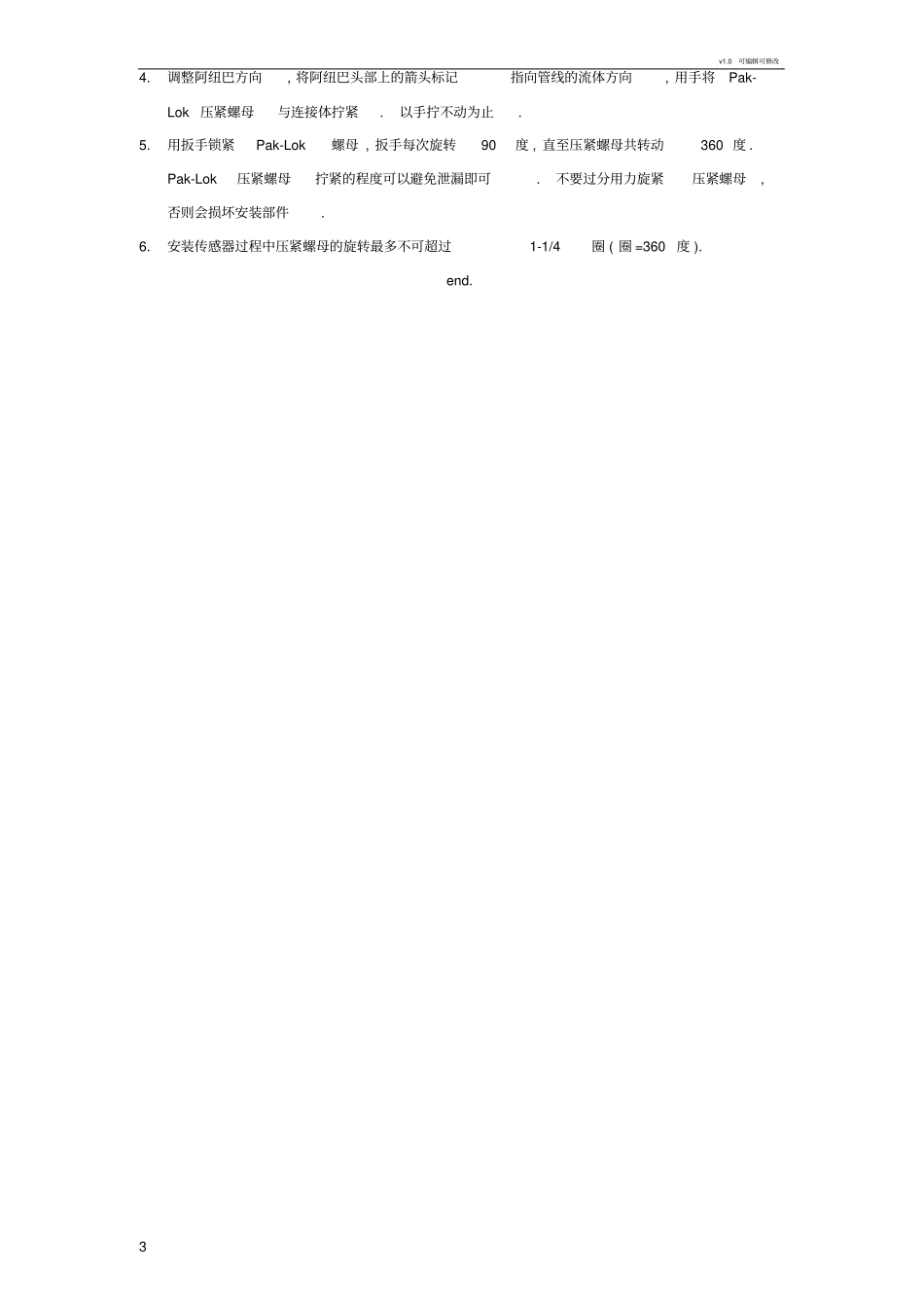

v1.0可编辑可修改1阿纽巴流量计简明安装指南适用:485阿纽巴法兰式（FlangedAnnubar)液体和气体应用,步骤1:确定正确的485阿纽巴(485Annubar)的安装方向和直管段要求水平管线垂直管线直管段要求安装法兰对面支持件安装法兰v1.0可编辑可修改2步骤2:在管线上钻孔注意:管线上必须钻孔,如果采用乙炔气体或其它烧蚀方法开孔,安装后的最大流量误差可达10%!!!传感器大小钻孔尺寸钻孔误差Sensor119mm+1mm/mmSensor234mm+1mm/mmSensor364mm+1mm/mm1.将管线泄压,排出积存液体2.选择你将钻孔的位置针对垂直管线可在周线方向任意位置开孔.针对水平管线,开孔的位置依据阿钮巴(Annubar)测量流体的应用.测量液体:在管线的底部开孔测量气体:在管线的顶部开孔测量蒸汽:在管线的底部开孔3.依据上表,确定开孔的尺寸.4.开孔后,去孔内毛刺.5.如果也需要安装对向支撑,于第一个开孔的正对方向钻第二个孔,然后去孔内毛刺.步骤3:将焊接连接件焊接到管线上1.将阿纽巴与工厂提供的焊接连接件组装好,然后插入钻好的孔内.2.以阿纽巴的安装头上平面(或变送器---如果是一体化仪表)对线定位,使之平行地面.3.点焊,将焊接连接固定到管线上,然后将阿纽巴传感器拆下.4.焊接之前,为防止焊渣飞溅损坏连接件螺纹,用工厂提供的厚铝箔包裹螺纹部分,或拧上一个保护螺帽.完成焊接..步骤4:插入安装阿纽巴流量计1.安装连接件完全冷却后,安装连接体.2.在密封压紧环和预焊接锁紧环之间装入第一个密封环(盘根);注意不要损坏密封环.3.将密封环压入连接体内部至预焊接锁紧环.重复以上步骤将其余二个密封环装入,调整密封环开口的位置,使每个开口的位置交错成180度.v1.0可编辑可修改34.调整阿纽巴方向,将阿纽巴头部上的箭头标记指向管线的流体方向,用手将Pak-Lok压紧螺母与连接体拧紧.以手拧不动为止.5.用扳手锁紧Pak-Lok螺母,扳手每次旋转90度,直至压紧螺母共转动360度.Pak-Lok压紧螺母拧紧的程度可以避免泄漏即可.不要过分用力旋紧压紧螺母,否则会损坏安装部件.6.安装传感器过程中压紧螺母的旋转最多不可超过1-1/4圈(圈=360度).end.
